Погрузчик AGRI PLUS. Руководство - часть 24

C/45

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.92/C)

(рис.93/C)

1

A

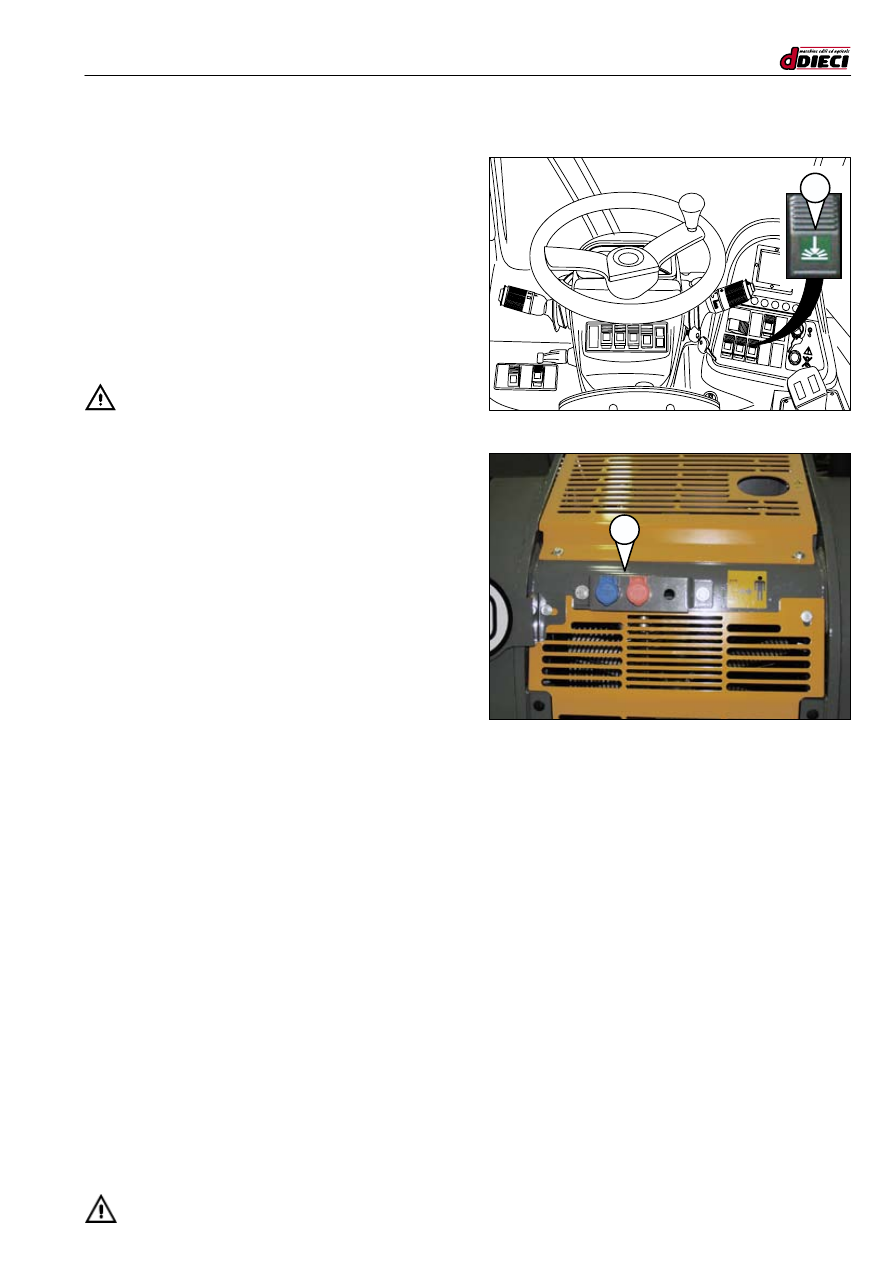

ЗАДНИЕ ГИДРАВЛИЧЕСКИЕ ОТБОРЫ

(ОПЦИОННО)

(рис.93/C Поз.”1”)

Расположен в задней части машины (рис.93/C Поз.»1»).

-  Для того, чтобы направить поток масла на задние

гидравлические отборы, нажать кнопку разрешения

(рис.92/C Поз.»А»).  Загорание индикатора на кнопке

разрешения показывает включение.

Задние гидравлические отборы работают от сервичных

команд джойстика в кабине.

 - ВНИМАНИЕ :

Прежде чем приступить к работе проверить функционирование

с  помощью  соответствующих  кнопок  разрешения.

C/46

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.95/C)

(рис.94/C)

A

A

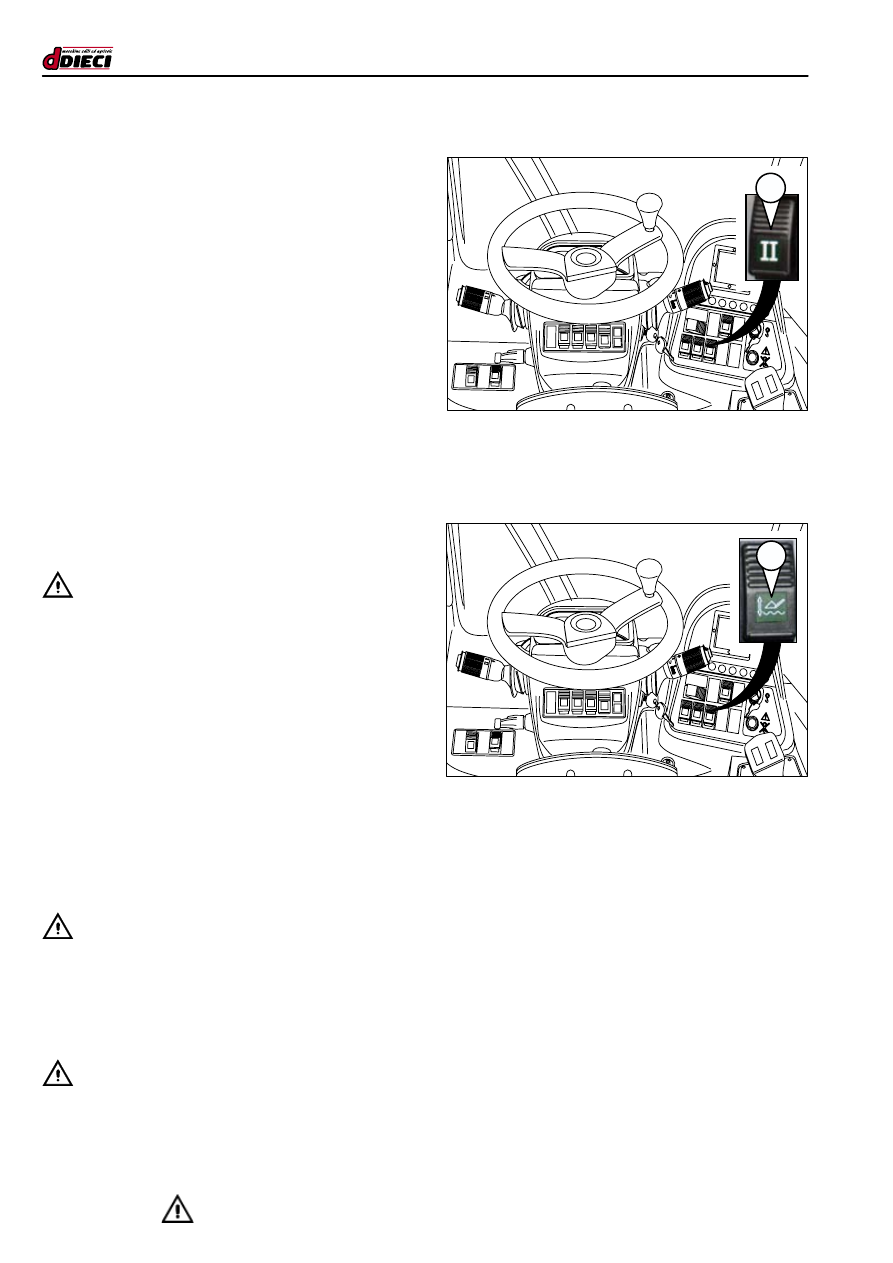

ПОДВЕСКА СТРЕЛЫ

(ОПЦИОННО)

 - ВНИМАНИЕ :

Подвеска стрелы позволяет осуществлять перемещения

машины независимо от сильных колебаний и подскоков,

обусловленных движеним стрелы, на неровной поверхности.

Для подключения подвески воспользоваться кнопкой

разрешения (рис.95/C Поз.”А”). Загорание индикатора на

кнопке разрешения показывает включение.

Подвеска стрелы активируется только в том случае, если

телескопическая стрела находится в горизонтальном

положении.

Подвеска  стрелы  отключается  автоматически  при

нажатии кнопки “присутствие человека” на джойтике.

Подвеска  может  также  быть  использована  при

транспортировке  грузов  на  плите  для  вил  в

положении транспортировки (полностью задвинутая и

горизонтализованная).

 - ВНИМАНИЕ :

Присутствие подвески стрелы не повышает скорость

движения  и  перемещения  машины.  Скорость

всегда должна соизмеряться с местностью, местом

использования, погодными условиями. Машина всегда

должна использоваться с большой осторожностью, с

соблюдением указаний, представленных в главе “B”.

 - ВНИМАНИЕ :

Подвеска стрелы представляет собой устройство,

которое  делает  машину  более  комфортной,  но  не

увеличивает ее безопасность.

СТРЕЛЫ  С ДВУМЯ СКОРОСТЯМИ

(ОПЦИОННО)

Двойная скорость стрелы предназначена для повышения

скорости вылета и возвращения телескопической стрелы.

Для включения двойной скорости воспользоваться

кнопкой разрешения (рис.94/C поз.”А”). Загорание

индикатора на кнопке разрешения показывает включение.

При превышении давления 180 бар вторая скорость

автоматически отключается.

C/47

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.97/C)

(рис.96/C)

A

A

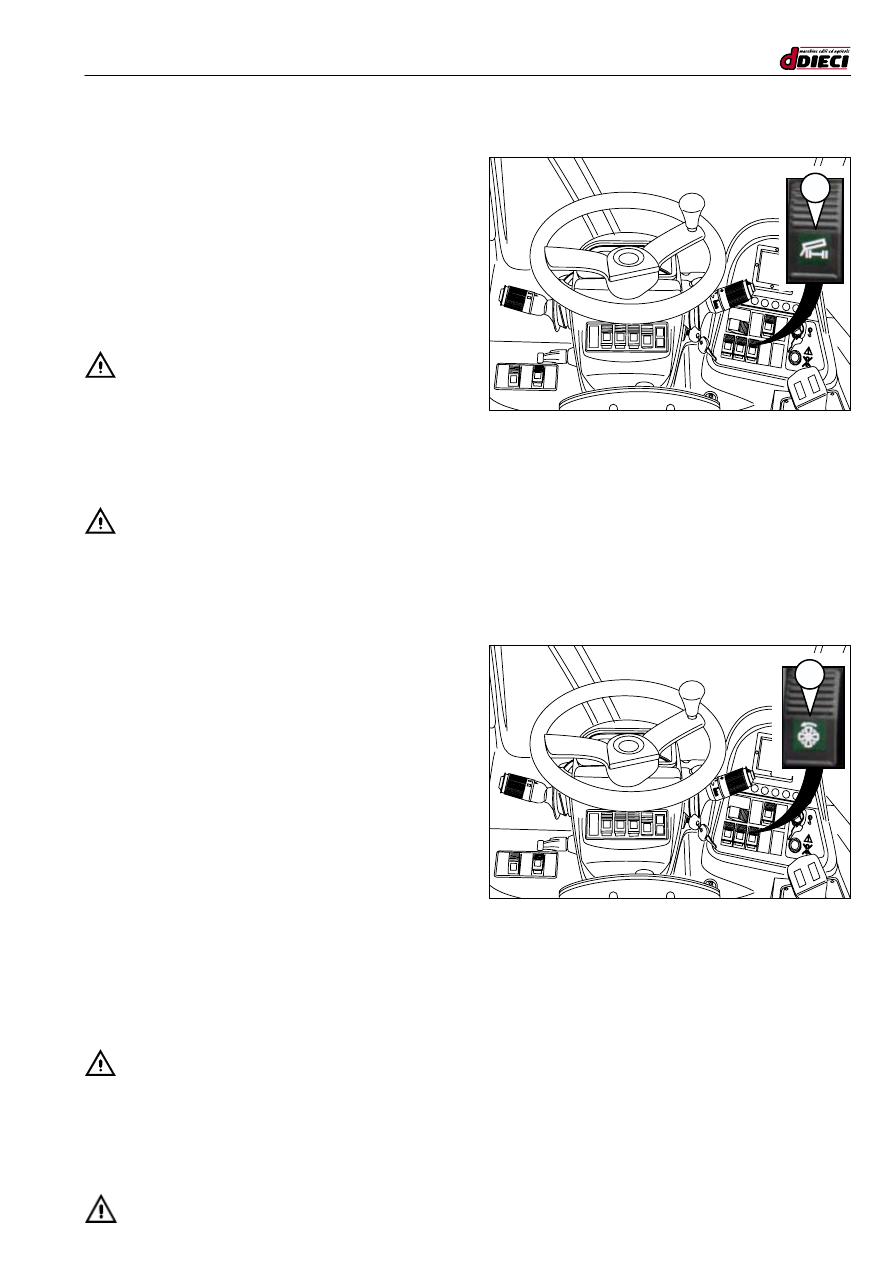

СПУСК  КЕССОНА

(ОПЦИОННО)

Переключатель

спуска

кессона

позволяет

контролировать  соленоидный  клапан,  который

отключает задний гидравлический отбор с последующим

возвращением вылета цилиндра подъема и спуска.

Для  активации  спуска  воспользоваться  кнопкой

разрешения (рис.96/C поз.”А”). Загорание индикатора на

кнопке разрешения показывает включение.

 - ВНИМАНИЕ :

Прежде чем перемещать машину с кессоном:
-  Проверить  правильность  функционирования

кессона (тормозная система, система сигнализации,

гидравлические системы).

-  Проверить,  что  кессон  соответствует  всем

стандартам страны использования.

 - ВНИМАНИЕ :

При работе с кессоном (подъем, спуск, перемещение),

убедиться,  что  на  нем  никого  нет.  Опасность

раздавливания.

РЕВЕРСНЫЙ ВЕНТИЛЯТОР

(ОПЦИОННО)

Для включения реверсного вентилятора воспользоваться

специальной  кнопкой  разрешения  (рис.95/C

поз.”А”). Инверсия происходит автоматически, без

остановки машины. Вентилятор остается в позиции

“чистки” (реверсное движение) на заданное заводом-

изготовителем  время.  После  окончания  чистки

отключить кнопку разрешения. Включение инверсии

сигнализируется индикатором на кнопке разрешения

после повторного включения.

Инверсия

может

также

происходить

в

“запрограммированном автоматическом” режиме (не

доступно на типовой машине).

“Запрограммированная автоматическая” инверсия

устанавливается,  когда  вы  начинаете  работать

на  машине,  и  выполняет  инверсию  вентилятора

запрограммировано в зависимости от условий работы

и требований заказчика. Включение осуществляется

с  помощью  кнопки  разрешения  (рис.95/C  поз.”А”).

Включение инверсии сигнализируется индикатором

на кнопке разрешения после повторного включения.

 - ВНИМАНИЕ :

Инверсия вентилятора не освобождает от процедуры

очистка вентилятора, радиатора и моторного отсека в

сроки, указанные плановым техническим обслуживанием.

C/48

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

A

B

C

(рис.101/C)

(рис.100/C)

(рис.102/C)

A

1

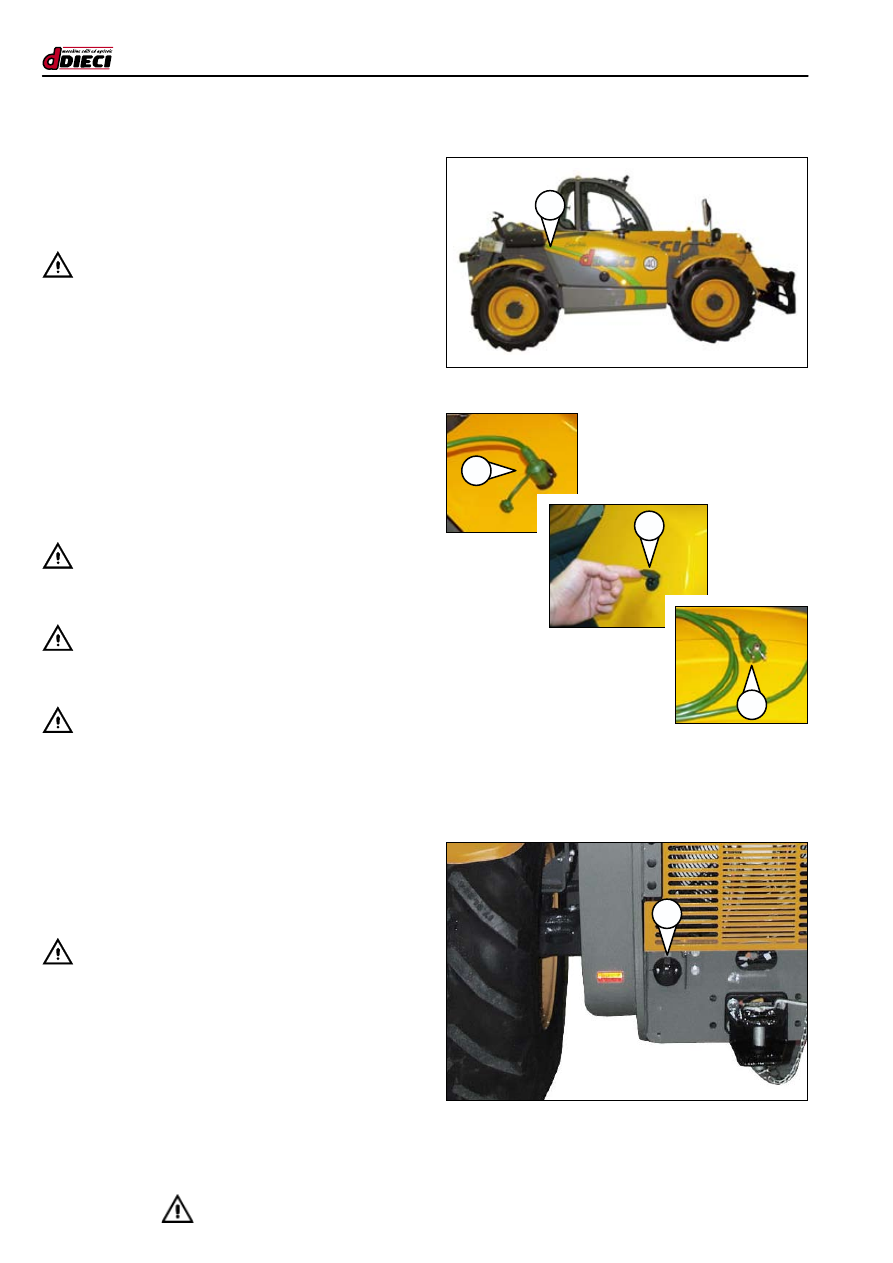

УСТРОЙСТВА ПОДОГРЕВА ВОДЫ

(ОПЦИОННО)

(рис.100/C Поз.”1”)

Расположено в задней части капота.

 - ВНИМАНИЕ :

Прежде чем включать устройство подогрева воды,

выполнить операции, указанные в гл.”

В” “ОСТАНОВКА

ПО ОКОНЧАНИИ РАБОТЫ”.

Функционирование установки:
1.   Установить разъем “

А” в розетку”В” в задней части

капота двигателя (рис.101/C).

2   Вставить вилку “

С” в электророзетку(рис.101/C).

Система  подогрева  подключается  к  собственному

блоку управления и поддерживает  температуру воды в

двигатель выше наружной (холодный климат).

В случае сбоев обратиться в сервисный центр DIECI.

 - ВНИМАНИЕ :

Проверить хорошее состояние сетевого шнура перед

включением устройства.

 - ВНИМАНИЕ :

Не использовать устройство для нагрева воды при

включенном двигателе и машине в движении.

 - ВНИМАНИЕ :

Удалить силовые соединения устройства подогрева до

включения и перемещения машины .

ЭЛЕКТРИЧЕСКИЙ ОТБОР 7 ПОЛЮСОВ ДЛЯ

ПРИЦЕПА (ОПЦИОННО)

(рис.102/C Поз.”A”)

Расположено в задней части машины.

 - ВНИМАНИЕ :

Прежде чем перемещать машину прицепом:
-  Проверить  правильность  функционирование

тормозной системы и  системы сигнализации.

-  Проверить  соответствие  прицепа  действующим

нормам страны использования.
