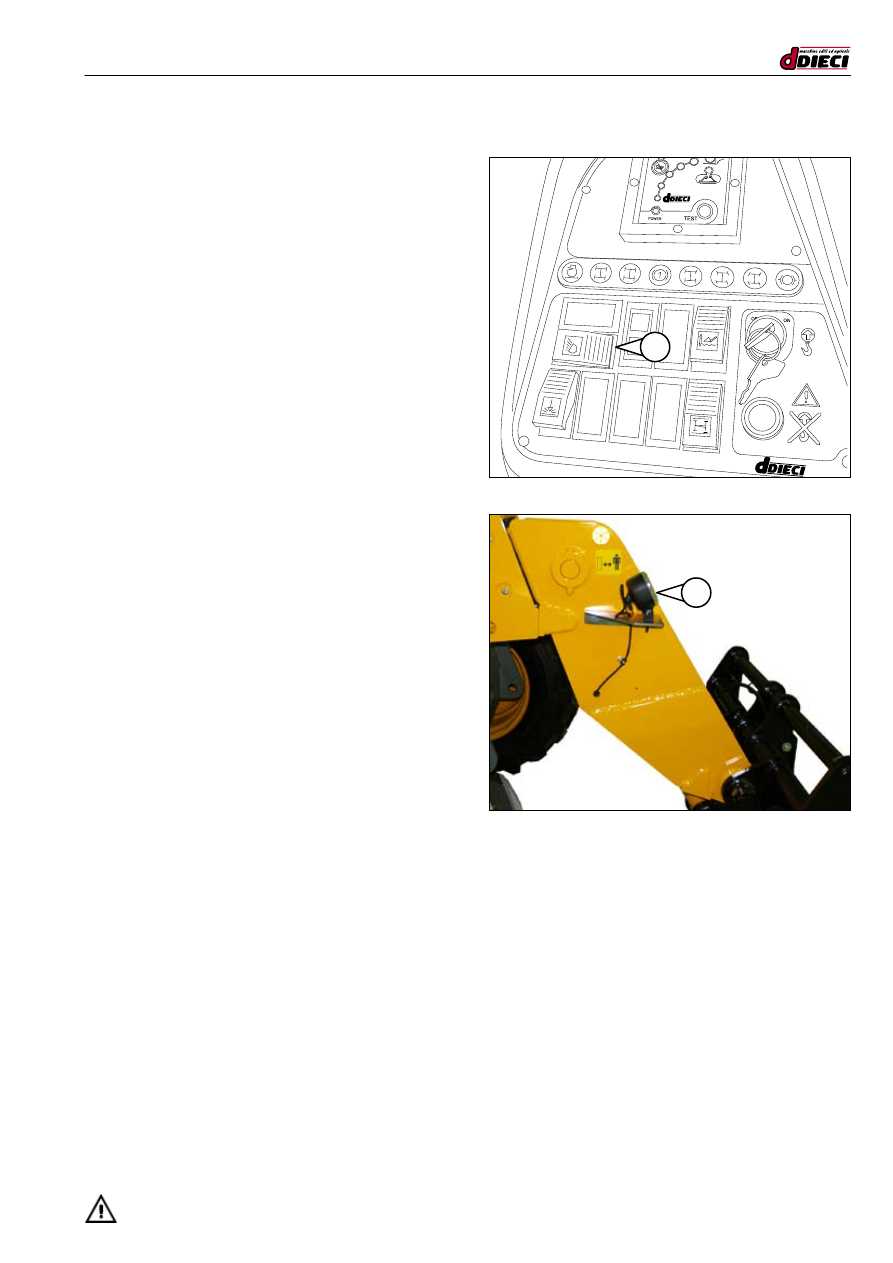

КНОПКА РАЗРЕШЕНИЯ  ДЛЯ ФАРЫ НА ГОЛОВКЕ

СТРЕЛЫ (ОПЦИОННО)

(рис.84/C Поз.”A”)

С помощью кнопки разрешения (рис.84/C Поз.”А”) воз-

действовать на фару головки стрелы (рис.85/C Поз.”1”).

Загорание индикатора на кнопке разрешения показыва-

ет включение.



По желанию клиента можно установить две рабочих

фары, одну по правую и другую - по левую сторону теле-

скопической стрелы.

C/42

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.86/C)

(рис.87/C)

1

A

B

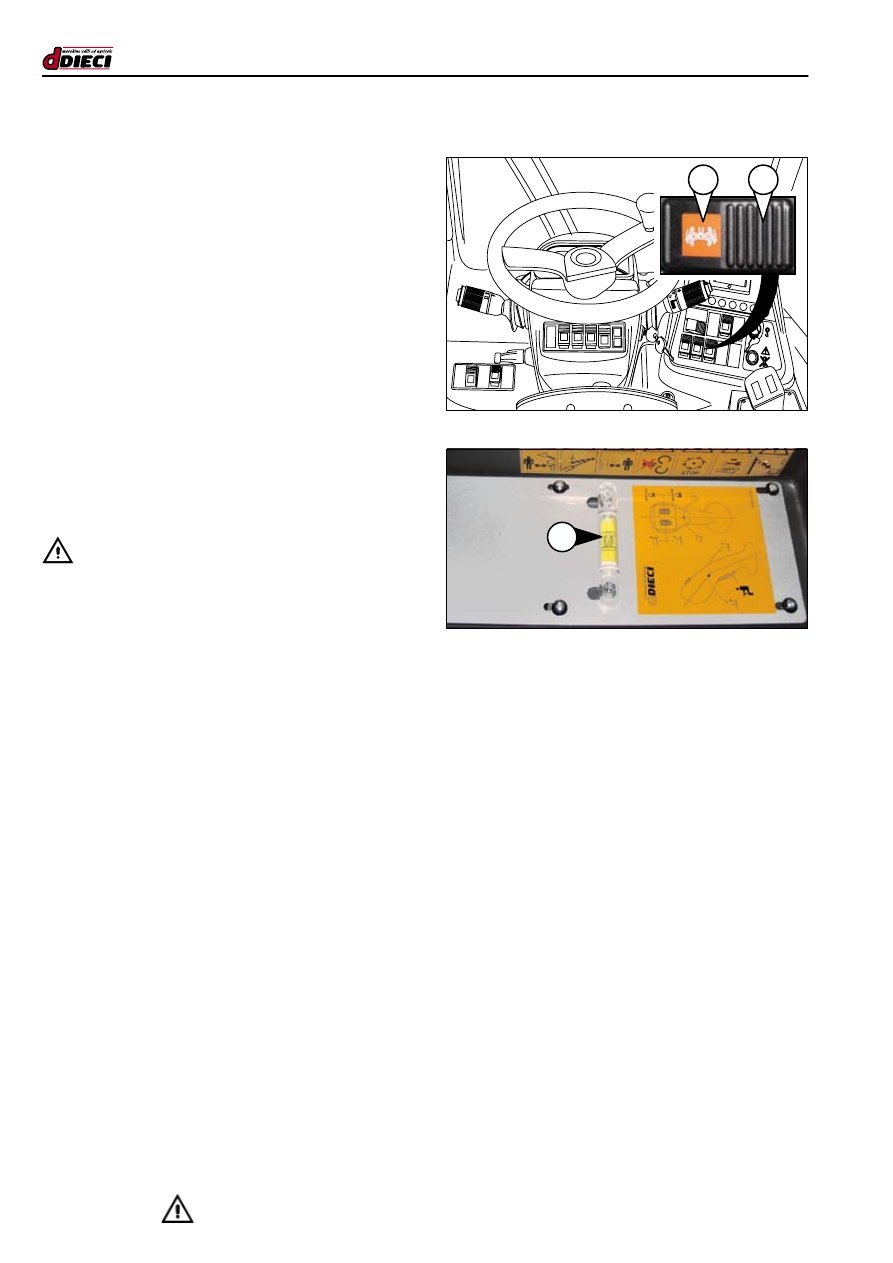

ВЫРАВНИВАНИЕ ПЕРЕДНЕГО

ДИФФЕРЕНЦИАЛЬНОГО

МОСТА (ОПЦИОННО)

Нажатием разрешения вперед или назад можно по мере

необходимости горизонтализировать машину.

Всегда проверять правильность выравнивания с помощью

нивелира, расположенного в кабине  (рис.87/C Поз.“1“).

Правильная последовательность процедуры выравнива-

ния следующая:
1.  Позиционировать груз на землю.
2.  Подностью опустить и задвинуть телескопическую

стрелу.

3.  Выровнять машину с помощью соответствующей

кнопки разрешения.

-  Нажать переключатель в части “

A” (рис.86/C)

  для выравнивания машины влево.
-  Нажать переключатель в части “

B” (рис.86/C)

  для выравнивания машины вправо.

 - ВНИМАНИЕ :

Чтобы работать в условиях полной безопасности, необходимо

выповнять  машину,  максимальный  угол  наклона  2°.



После того, как машину выровнена, постоянно прове-

рять правильность выравнивания по нивелиру в кабине

(рис.87/C Поз.”1”).

C/43

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

СТРАНИЦА НАМЕРЕННО ОСТАВЛЕНА ПУСТОЙ

C/44

Знать и использовать машину

 ВНИМАНИЕ :

 - Внимательно прочитать ПРАВИЛА БЕЗОПАСНОСТИ (в этом руководстве) для обеспечения защиты персонала и машины.

(рис.91/C)

1

(рис.90/C)

A

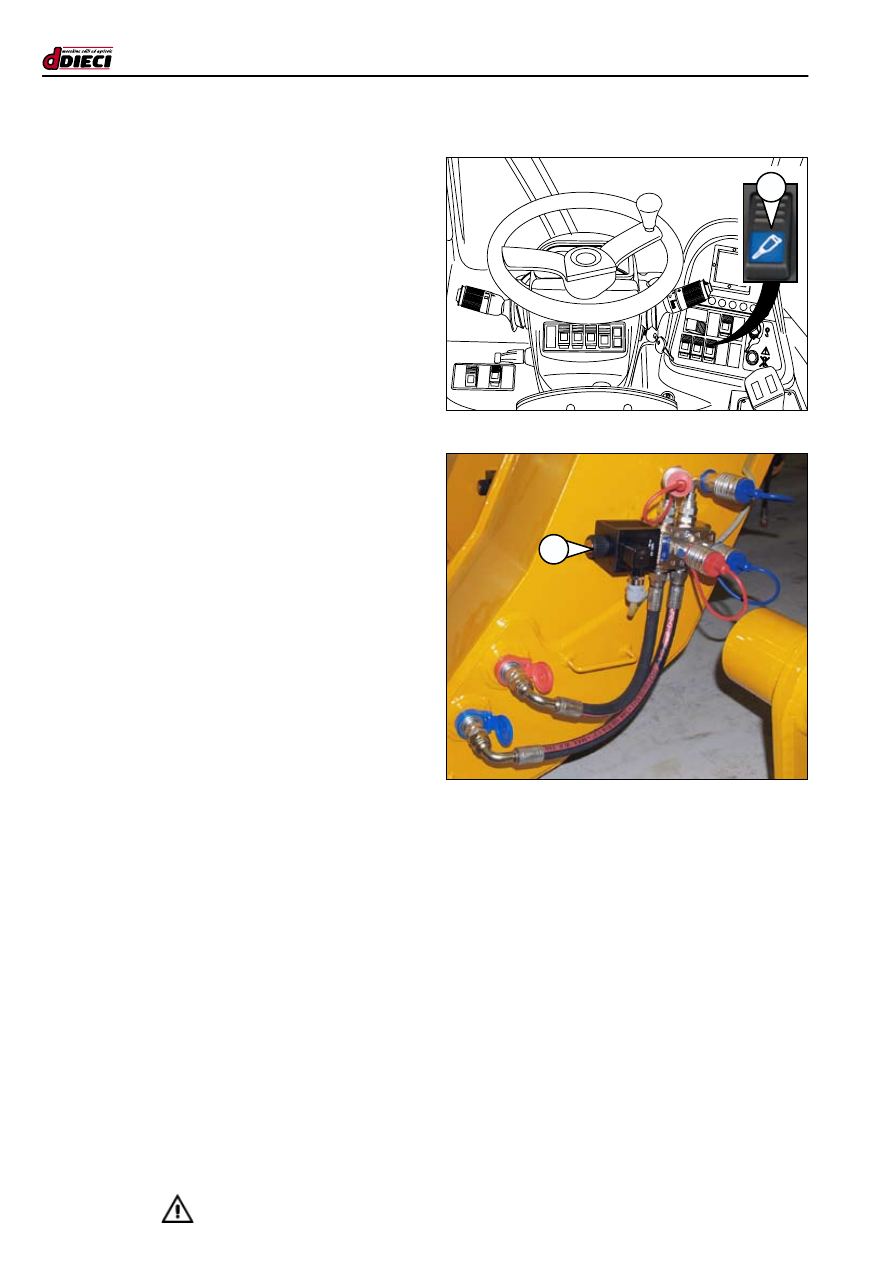

ЭЛЕКТРОКЛАПАН ГОЛОВКИ СТРЕЛЫ
