Погрузчик AGRI PLUS. Руководство - часть 10

 Правила безопасности

B/34

A

C

B

E

F

Микродатчик сиденья (рис.7/B)

Микродатчик  рукоятки

регулятора стрелы (рис.7/B)

Ключный переключатель функций машины (рис.7/B)

Система мониторинга груза (рис.7/B)

(рис.7/B)

A

B

D

C

D

E

F

G

G

Стояночный тормоз (рис.7/B)

H

H

Нивелир (уровень) (рис.7/B)

Ключный переключатель устройства против опро-

кидывания (рис.7/B)

Кнопка отзыва аварийного сигнала

устройства против опрокидывания (рис.7/B)

УСТРОЙСТВА БЕЗОПАСНОСТИ

Машина оборудована некоторыми предохранительными устройствами (безконтактными датчиками, микровыключателями

и мониторингом нагрущки), которые предотвращают неправильные маневры или невнимательность оператора.

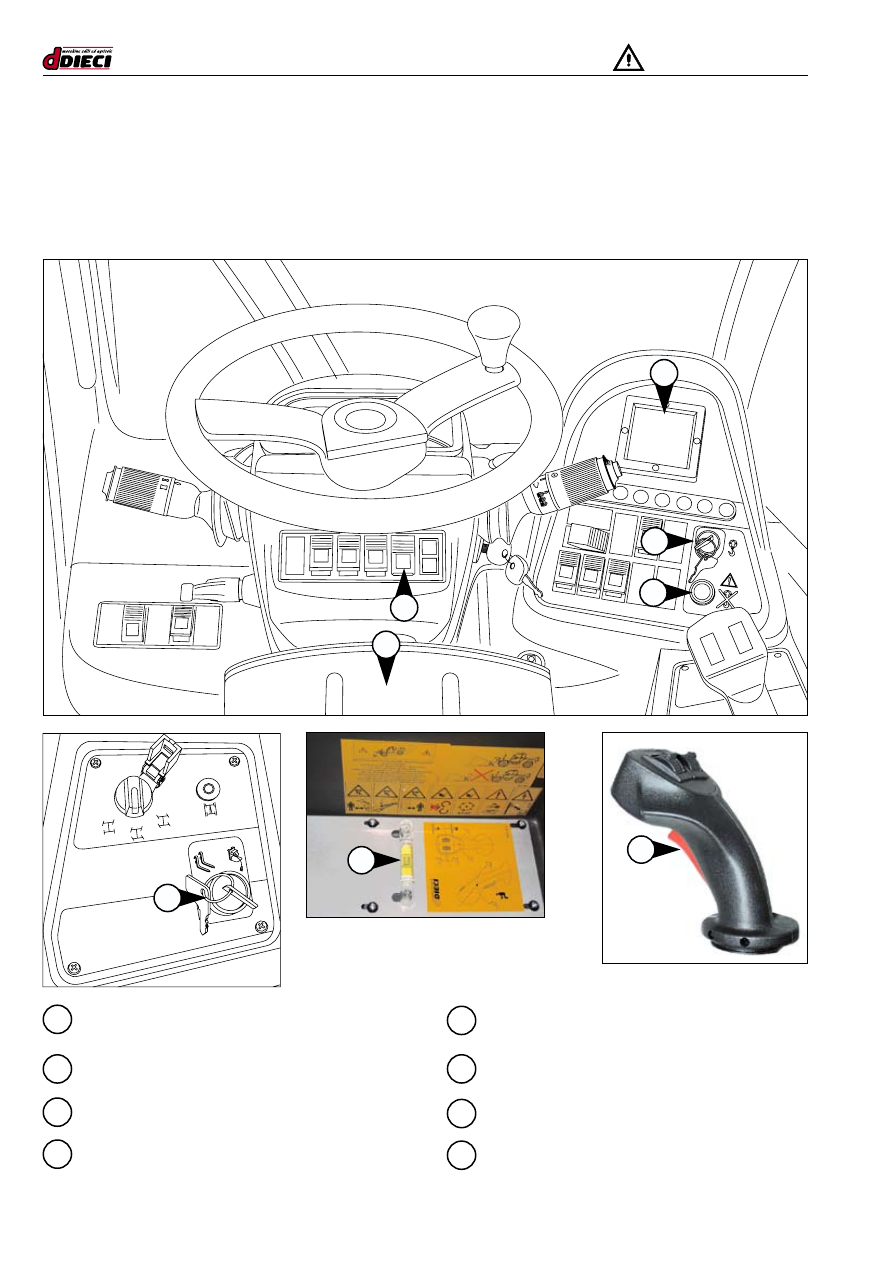

Расположение устройств безопасности внутри кабины

B/35

Расположение устройств безопасности машины

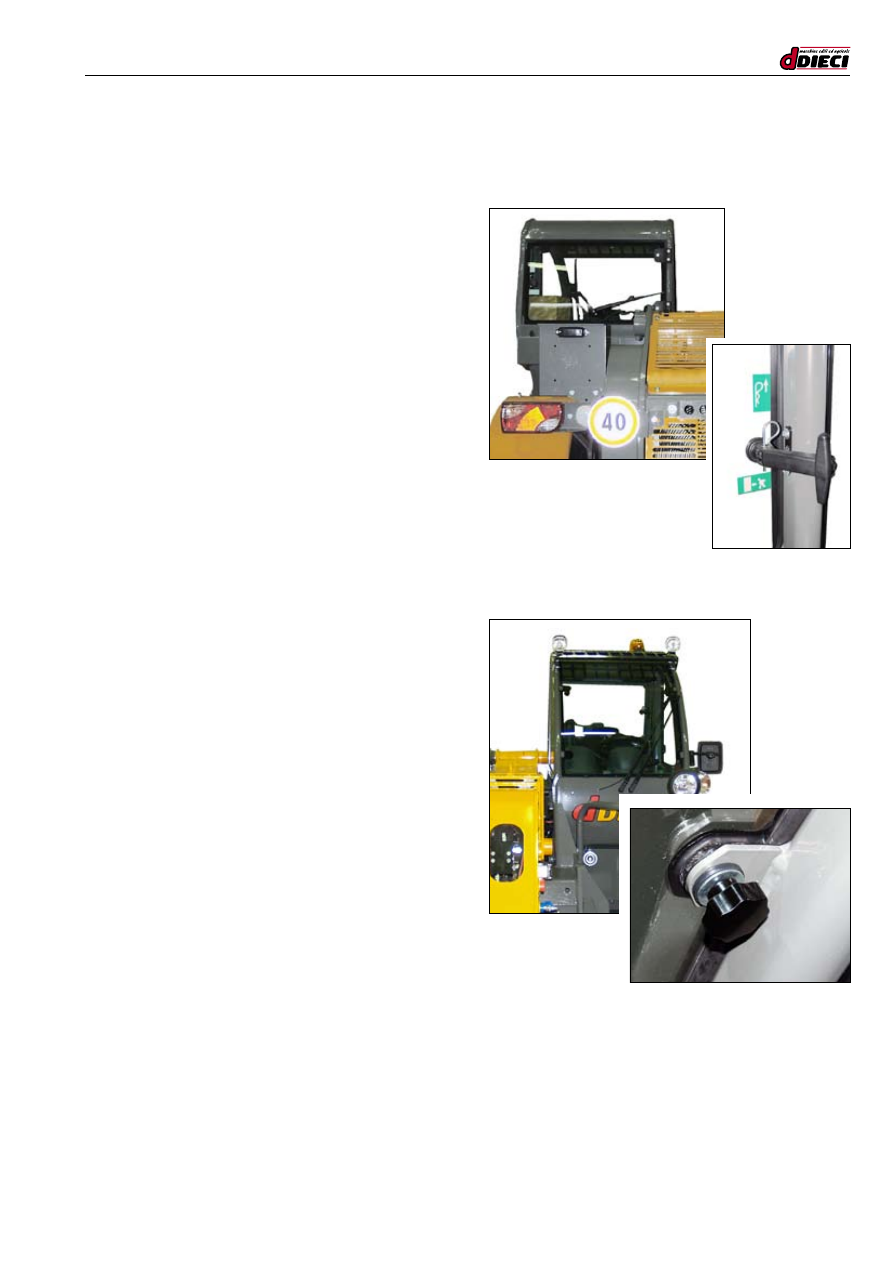

Запасной выход кабины (ЗАДНЕЕ стекло кабины).

(рис.8/B)

(рис.8/B)

(рис.9/B)

Запасной выход кабины (ПЕРЕДНЕЕ стекло кабины).

(рис.9/B)

 Правила безопасности

B/36

(рис.11/B)

(рис.10/B)

1

1

1

1

1

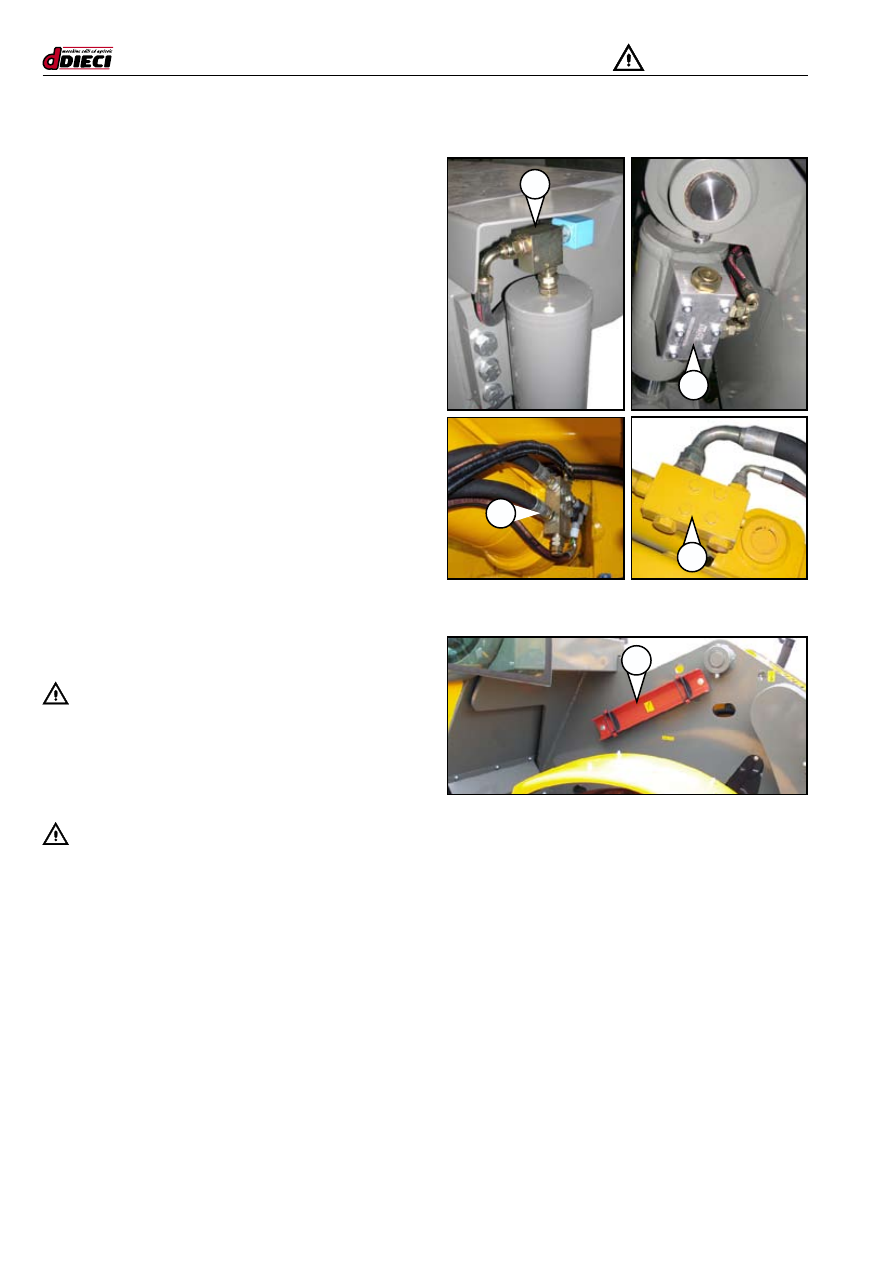

Клапан блокировки всех гидравлических цилиндров.

(рис.10/B - Поз."1")

Опорная распорка стрелы.

(рис.11/B - Поз."1")

 -

ВНИМАНИЕ:

Опорная  распорка  стрелы  используется  только

во  время  планового  технического  обслуживания.

В  случае  выполнения  технического  обслуживания  на

подъемном цилиндре стрелы или блокировочном клапане

необходимо закрепить стрелу с помощью соответствующего

подъемного устройства (с грузоподъемностью не менее

 3 тонн.)

 -

ВАЖНО:

Для установки распорки действовать следующим образом:
-  Полностью задвинуть вылеты телескопической стрелы;

-  Поднять стрелу на минимально необходимую высоту

    для установки распорки под стрелу;

-  Заблокировать распорку крюками.

B/37

(рис.12/B)

1

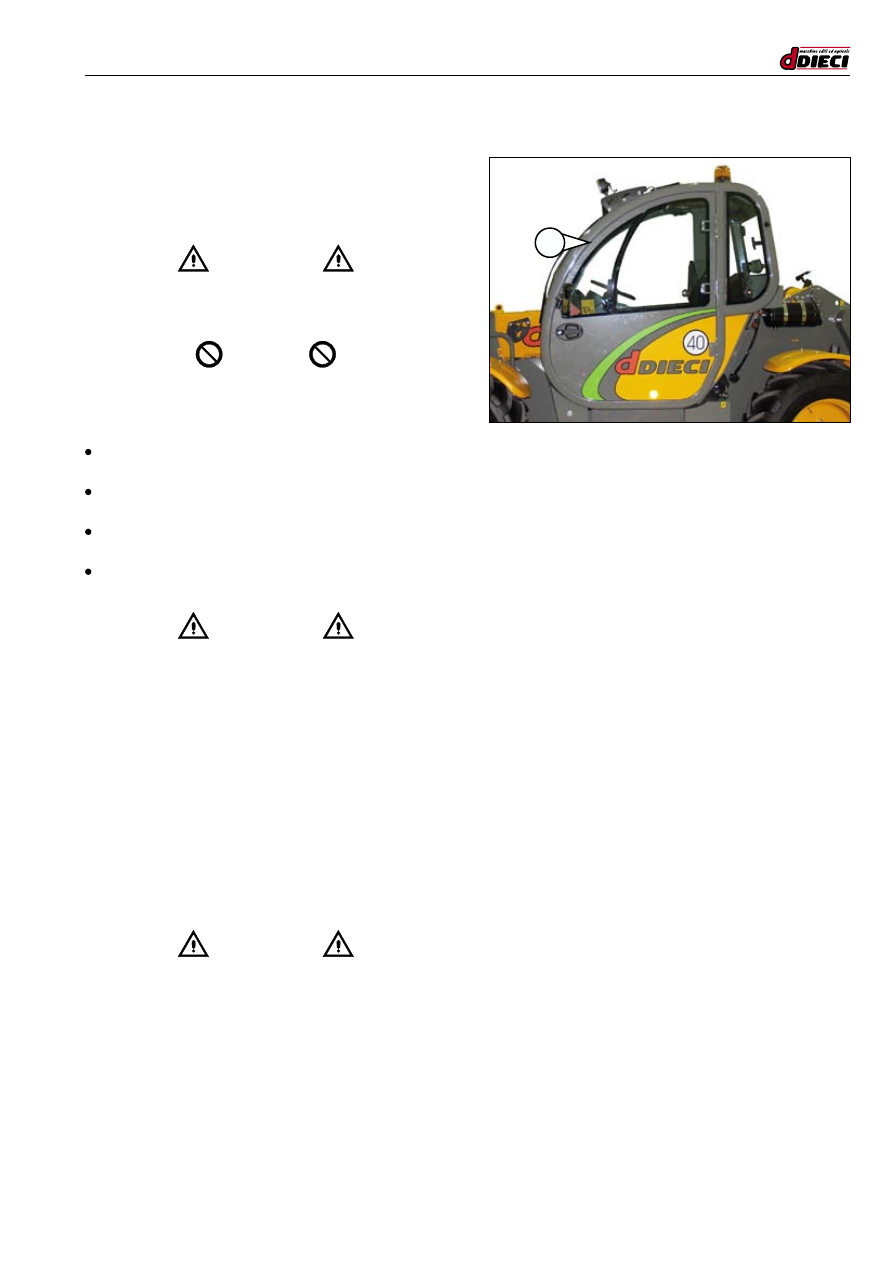

ВОДИТЕЛЬСКАЯ КАБИНА

(рис.12/B Поз. "1")
Все машины оснащены кабиной, которая является

органом безопасности для оператора.

 - ВНИМАНИЕ -

КАБИНА ЯВЛЯЕТСЯ ОРГАНОМ БЕЗОПАСНОСТИ,

ПОЭТОМУ ОНА ВСЕГДА ДОЛЖНА СОДЕРЖАТЬСЯ В

ПРАВИЛЬНЫХ УСЛОВИЯХ ИСПОЛЬЗОВАНИЯ.

 - ЗАПРЕТ -

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ просверливать или

каким-то образом изменять структуру кабину. В случае

несанкционированных модицификаций  завод-изготовитель

освоюождается от гражданской ответственности.



ЗАПРЕЩАЕТСЯ  сваривать  или  соединять

механически части шасси в кабине.

  В случае замены крепежных болтов использовать только

элементы одного и того же класса сопротивления.

  Никогда не подсоединять цепи или канаты к кабине в

целях буксировки.

  В  случае  опрокидывания  машины  не  пытайтесь

выйти из кабины.

 - ВНИМАНИЕ -

ОСТАВАЙТЕСЬ  В  МАШИНЕ  С  ПРИСТЕГНУТЫМИ

РЕМНЯМИ ДЛЯ ЛУЧШЕЙ ЗАЩИТЫ.

КАБИНА ROPS-FOPS

(рис.12/B - Поз. "1")
Машина оснащена гомологизированной кабиной ROPS-

FOPS . Таким образом, оператор защищен от опрокидывания

и падения предметов сверху согласно предписаниям для

землеходных машин. Во время работы, чтобы защититься

от ударов о  внутреннюю структуру кабины, необходимо

пристегивать ремень безопасности. Заднее стекло используется

в качестве аварийного выхода. Полное открытие достигается

снятием  пружинной  вилки  на  ручке.  ЗАПРЕЩАЕТСЯ

полностью открывать стекло во время использования машины,

из-за опасности возможного контакта стрелы и шасси.

 - ВНИМАНИЕ -

ЕСЛИ КАБИНА ИМЕЕТ ВИДИМЫЕ ПОВРЕЖДЕНИЯ,

НЕОБХОДИМО ЗАМЕНИТЬ ЕЕ В АВТОРИЗОВАННОМ

СЕРВИСНОМ ЦЕНТРЕ ИЛИ МАСТЕРСКОЙ DIECI.
