Погрузчик AGRI PLUS. Руководство - часть 9

B/29

ОЧИСТКА  И СКЛАДИРОВАНИЕ ДИЗЕЛЬНОГО

ТОПЛИВА

Важно содержать топливо в чистоте.

Приводимые здесь советы помогают сохранить его качество.

1.   Никогда не используйте оцинкованные контейнеры.

2.   Никогда  не  чистить  внутри  контейнеров  или

компонентов установки тряпками, которые могут

оставить ворсинки.

3.   Емкость  цисцерны  должна  быть  такой,  чтобы

интервалы между дозаправками не были слишком

длинными. Емкость 3000 литров достаточна для

среднего размера предприятия.

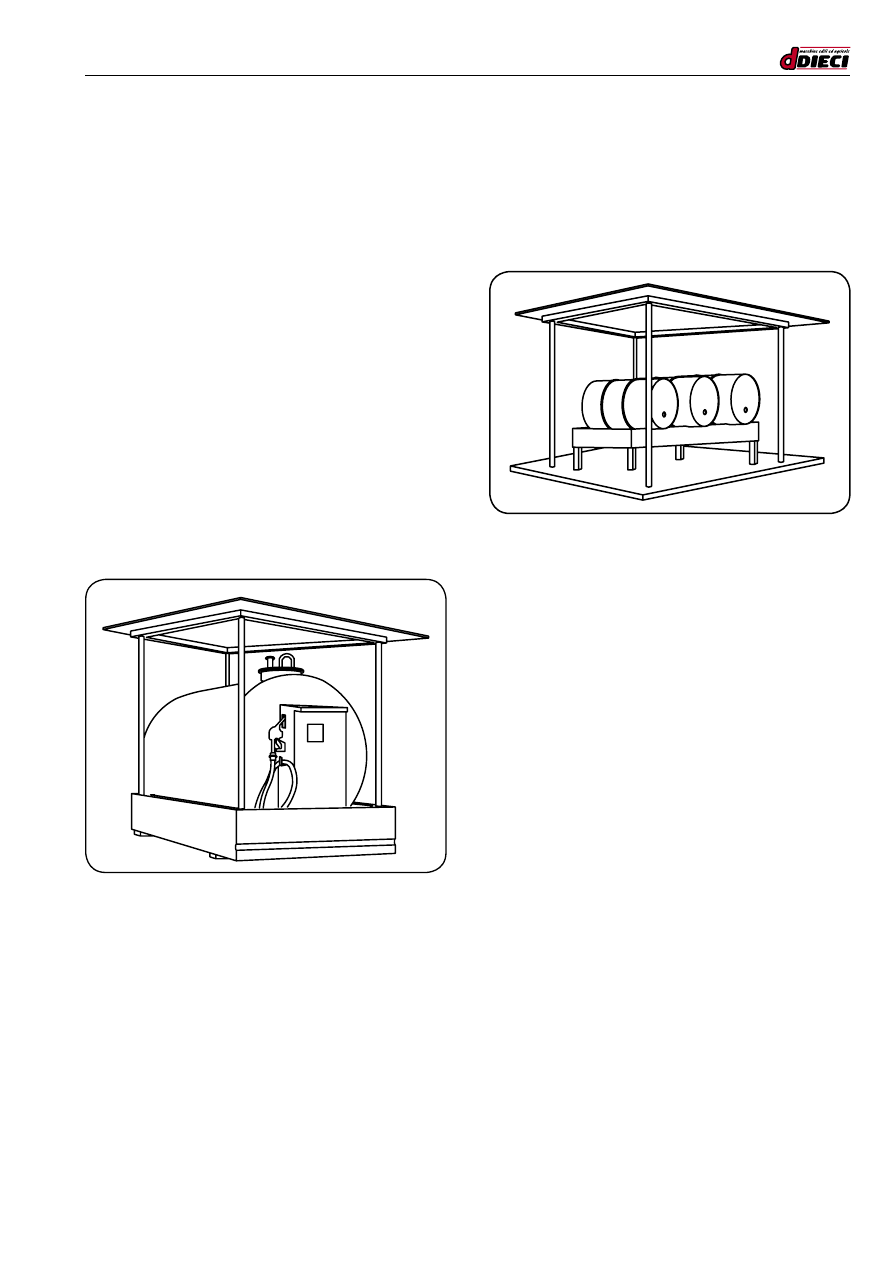

4.   Накопительная цисцерна (рис. внизу)должна иметь

крышку и устанавливаться на достаточно высокой

опоре,чтобы  позволить  заправку  машины  под

действием силы тяжести; под цисцерной нужно

установить поддон для сбора топлива на случай

утечки. Возле цисцерны должен быть проход для

персонала на случай уборки.

5.   Заливной кран должен находиться выше дна во

избежание образования осадка; должен быть также

оснащен выключателем фильтра. Цистерна должна

иметь угол наклона 40 мм на метр в направлении

сливной пробки осадконакопления.

6.   Бочки с топливом (рис. внизу ) должны храниться в

защищенном месте во избежание инфильтрации воды.

Они также должны быть слегка наклонены, чтобы

позволить воде стекать с верхней губы. Бочки с топливом

не  должны  храниться  на  складе  слишком  долго.

7.   Пробки бочкек, хранящихся на открытом воздухе,

должны  быть  плотно  завинчены  во  избежание

проникновения воды.

8.   После заливки топлива в накопительные цисцерны

или бочки, рекомендуется дать топливу отстояться

не менее двух часов, чтобы осели вода и примеси.

 Правила безопасности

B/30

ПЕРЕРАБОТКА ОТХОДОВ

-  Запрещается выбрасывать отходы в окружающую

среду, они подлежат уничтожению. Отработанные

смазочные  материалы,  аккумуляторы,  ветошь,

загрязненная

смазочными

материалами,

тормозные колодки и т.д. должны быть переданы на

специализированные предприятия, уполномоченные

для удаления загрязняющих отходов.

-  Неправильное удаление отходов представляет угрозу

для окружающей среды. Потенциально опасными

отходами являются: смазочные материалы, топливо,

охлаждающая жидкость, фильтры и батареи.

-  Не выливать отходы в грунт, в канализацию или

водоносные слои.

-  Запросить  информацию  о  правильных  методах

переработки или уничтожения отходов в местных

компетентных органах власти или центрах сбора.

ЗАМЕЧАНИЯ ЭКОЛОГИЧЕСКОГО ХАРАКТЕРА

 - ВНИМАНИЕ -

Вот  некоторые  рекомендации,  которые  могли

бы  быть  полезны  для  Вас.  Ознакомьтесь  с

законодательством, действующем в вашей стране.

Запросите информацию у поставщиков смазочных масел,

топлива,  антифризных продуктов, моющих средств и т.д.

касательно их воздействия на человека и природу, а также

о правилах их использования, хранения и  уничтожения.

-  Избегайте доливать баки из непригодных канистр или

топливных установок  под давлением,так как они могут

обусловить значительные утечки и потерю жидкости.

-  Современные смазочные масла содержат присадки.

  Не сжигать загрязненные топливные масла и/или

масла, используемые в обычных установках отопления.

-  Во  время  переливки  избегайте  проливания

отработанных жидкостей для охлаждения двигателя,

смазочных  масел  двигателя  и  коробки  передач,

гидравлических  масел,  тормозных  масел  и  т.д.

  Хранить  в  защищенном  месте  до  момента  его

переработки,  которая  должна  осуществляться

соответствующим  образом,  предусмотренным

законодательством или местными предприятиями.

-  Современные противозамерзающие жидкости и их

растворы как, например, антифриз и другие добавки,

должны  заменяться  каждые  два  года.  Нельзя

допускать их проникновения в почву; необходимо

организовать их сбор и соответствующую переработку.

-  Не открывать и не производить никаких работ на

установках кондиционирования воздуха (опционно).

Они содержат газы, которые не должны выбрасываться

в атмосферу. Обратитесь к дилеру или специалистам,

которые имеют специальное оборудование или, в

любом случае, осуществляют поставку установок.

-  Немедленно  устранять  любые  утечки  или

неисправности в охладительной или гидравлической

установке двигателя.

-  Не  увеличивать  давление  в  герметизированных

установках, это может привести к взрыву составных частей.

 Правила безопасности

B/32

(рис.1/B)

ПРОВЕРКА СКОРОСТИ ВЕТРА

-  Изменение  скорости  ветра  может  привести  к

многочисленным  авариям,  таким,  как  потеря

устойчивости  машины,  раскачивание  нагруза,

снижение видимости из-за пыли, листьев т.д.

- Неблагоприятными условиями для использования

машины являются:

  Установка на стройплощадке; аэродинамический

эффект  от  зданий,  деревьев  и  других  структур

приведет к увеличению скорости ветра.

  Высота вылета стрелы; чем выше подъем, тем выше

скорость ветра.

  Габаритная площадь груза; чем больше площадь,

тем больше воздействие ветра.

 - ВНИМАНИЕ -

Телескопические  погрузчики  DIECI  могут  быть

использованы при скорости ветра до 45 км/ч от 12,5

м/с (№ 6 по шкале Бофорта), измеренной на земле.

 - ВНИМАНИЕ -

При температуре 10°C ветер со скоростью 32Km/ч

понижает температуру подверженных его воздействию

частей до 0°C, чем больше высота, тем выше скорость

ветра и тем сильнее ощущение падения температуры.

 - ВНИМАНИЕ -

При наличии свежего ветра (рис. 1/В № 5 по шкале

Бофорта) никогда не поднимать грузы, имеющие

площадь поверхности выше м

2

.

Ниже приводится шкала Бофорта (рис. 1/B) для приблизительного

определения скорости ветра, при котором вы работаете, и

приостановки работ при превышении определенных значений.

0

1

9

8

7

6

5

4

3

2

Штиль

Тихий ветер

Легкий ветер

Слабый ветер

Умеренный ветер

Свежий ветер

Сильный ветер

Крепкий ветер

Очень крепкий ветер

Шторм

Дым поднимается вертикально.

Дым отклоняется от вертикального направления.

Ветер чувствуется лицом, листья шелестят,

флюгер начинает двигаться.

Листья и тонкие ветки деревьев колышутся,

колышутся лёгкие флаги.
Ветер поднимает пыль, бумажки; качаются

тонкие ветви деревьев.
Качаются ветки и тонкие стволы деревьев.

На поверхности воды видны маленькие волны.

Качаются толстые сучья деревьев; гудят

телефонные провода, зонтики используются с трудом.

Качаются стволы деревьев; трудно идти

против ветра.
Ломаются сучья деревьев; дорожное

движение затруднено.

Легкие повреждения построек

(падают каминные трубы и черепица).

0 - 0,2

0,3 - 1,5

1,6 - 3

3 - 5

5 - 8

8 - 11

11 - 14

14 - 17

17 - 21

21 - 24

N°

ОПРЕДЕЛЕНИЕ

ИНДИКАТОРЫ

СКОР. м/с

ШКАЛА БОФОРТА ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ ВЕНТА

B/33

ПРОИЗВЕСТИ ОЦЕНКУ ТЕКСТУРЫ

ПОДСТИЛАЮЩЕГО ГРУНТА

Грунт, на котором устанавливается телескопический

погрузчик , должен выдерживать вес самой машины и

максимальный  вес загруженной машины.

 - ВНИМАНИЕ  -

Усадка  опорного  подстилающего  грунта  под

машиной  может  обусловить  опрокидывание

транспортного средства.

-  Соблюдайте следующие указания во избежание

опрокидывания средства:

  Узнать у Вашего работодателя (директора пред-

приятия, руководителя строительства), есть ли под

стабилизаторами скрытые полости (трубопроводы,

колодцы, старые цисцерны, чердаки подвалов, на-

возохранилище и т.д.).

 Произвести оценку текстуры почвы при помощи таблиц

и графиков, расположенных здесь, рядом. В случае со-

мнений обратитесь к инженеру по гражданскому строи-

тельству стройплощадки или внешнему инженеру.

 В зависимости от типа почвы и ее геоморфологиче-

ских характеристик подстилающий грунт может выдер-

жать давление только в ограниченных количествах.

 - ВНИМАНИЕ -

В любом случае, требовать консультации инженера

по гражданскому строительству в целях получения

более точной и скрупулезной оценки грунта в местах,

где вы хотите работать, и размера опорных плит.

(рис.2/B) Допустимое поверхностное давление на грунт

различного типа

(рис.3/B)  Размер  опорной  поверхности  в  зависимости

от геоморфологических особенностей грунта

10.0

1.0

2.0

0.2

1.0

0.1

2.0

0.2

4.0

0.4

Kg/cm N/mm

2

2

1 Kg/cm

2

2 Kg/cm

4 Kg/cm

10t

20t
30t

40t
50t
60t

1.0m x 1.0m

0.7m x 0.7m

0.5m x 0.5m

1.4m x 1.4m

1.0m x 1.0m

0.7m x 0.7m

1.7m x 1.7m

1.2m x 1.2m

0.9m x 0.9m

2.0m x 2.0m

1.4m x 1.4m

1.0m x 1.0m

2.2m x 2.2m

1.6m x 1.6m

1.1m x 1.1m

2.4m x 2.4m

1.7m x 1.7m

1.2m x 1.2m

2

2

Тип грунта,

геоморфологические

характеристики

Допустимое

поверхностное

давление

Грунт  связный,

мягкий

Грунт  илистый,

торфянный,
пастообразный

Грунт  несвязный ,

плотный, песок, галька

Грунт

Связный

Крепкий
Полутвердый
Твердый

Скала, бетон, дорожное

покрытие, пригодное

для транзита

тяжелых средств

Более

В целом - не

крепкий требует

специальных мер

Допустимое поверхностное давление

Необходимая опорная площадь

Максимальная

грузо

подъемность

Более

Грунт  рыхлый

неплотный
