Гидравлическая система экскаватора Э-5015А - часть 7

Охладитель экскаватора Э-5015А (рис. 172, а) рабочей жидкости расположен перед водяным радиатором дизеля. Жидкость поступает в охладитель по трубе 1, проходит внутри системы трубок 3 с пластинами, имеющими большую внешнюю поверхность, и через трубу 2 отводится в бак гидросистемы. Трубки 3 с пластинами обдуваются воздухом при работе вентилятора силовой установки.

В случае повышения температуры жидкости выше допустимого значения (65°С) охладитель включают путем установки трехходового крана в положение II (рис. 172, б). Если температура жидкости низкая (менее 10°С), кран поворачивают в положение III и рабочая жидкость перетекает в бак, минуя охладитель. В остальных случаях кран должен находиться в положении I, когда жидкость имеет доступ как в охладитель, так и непосредственно в бак.

Конструкция рабочего оборудования экскаватора Э-5015А описана в гл. VIL

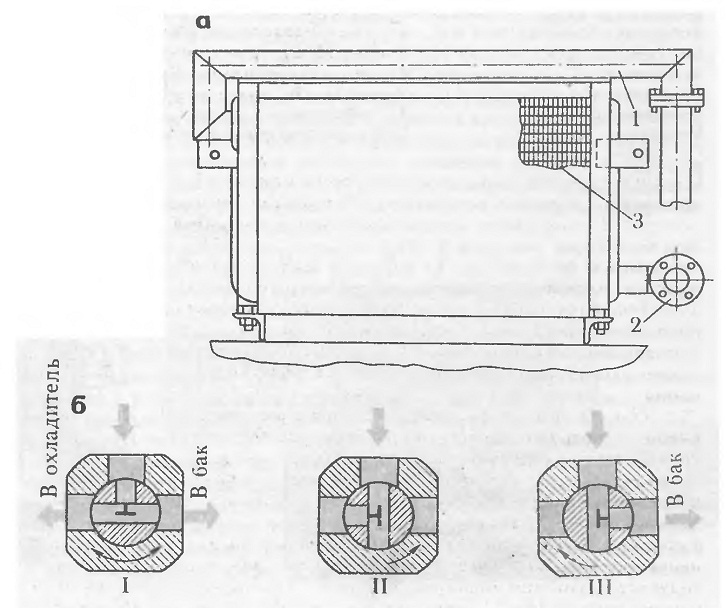

172 Охладитель рабочей жидкости (а) и установка крана (6):

1 — подводящая труба,

2 — отводящая труба,

3—охладительные трубки с пластинами
