Гидравлическая система экскаватора Э-5015А - часть 6

Бак рабочей жидкости экскаватора Э-5015А (рис. 171, а) открытого типа (см. § 35). К верхнему листу бака крепят корпус 13 (рис. 171,б) фильтра, закрываемый крышкой 15 с пробкой 16. Уровень рабочей жидкости в баке контролируют по щупу 4, на котором сделаны две риски, соответствующие максимальному и минимальному допускаемым уровням.

Весь поток неочищенной рабочей жидкости от блоков гидрораспределителя поступает через корпус 13 фильтра 2 в полость между сердечником 6 и фильтрующим элементом 8, представляющим собой гофрированную бумагу с сеткой. Рабочая жидкость, очищенная от механических примесей с помощью набора постоянных магнитов 7, которые размещены на сердечнике б, проходит через элемент 8 с тонкостью очистки 20 мкм. Очищенная рабочая жидкость собирается в маслосборнике 9. Из маслосборника 9 через многочисленные отверстия в днище 10 она перетекает внутрь корпуса 1 бака, откуда при пуске насоса поступает в его всасывающую гидролинию.

В случае чрезмерного загрязнения фильтроэлемента 8 в полости неочищенной жидкости повышается давление. Усилие, создаваемое давлением жидкости на стакан 11, возрастает, и элемент 8 смещается вниз, сжимая пружину 12. При этом образуется свободный проход для слива в бак неочищенной рабочей жидкости. Дозатор 5 служит для слива

из бака рабочей жидкости, а сапун 3 — для соединения внутренней полости бака с атмосферой.

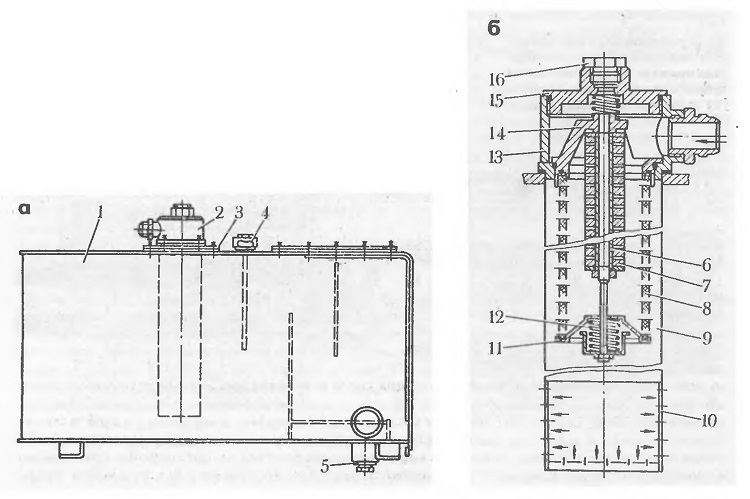

171 Бак (а) с фильтром (6) рабочей жидкости:

1 — корпус бака»

2 — фильтр,

3 — сапун,

4 — щуп,

5 — дозатор,

6 — сердечник,

7 — магнит,
8 — фильтрующий элемент,

9 — маслосборник,

10 — днище,

11 — стакан,

12 — пружина,

13 — корпус фильтра,

14 — стойка,

15 — крышка,

16 — пробка
