Пневмоклапаны быстрого выпуска воздуха экскаватора Э-652Б
Пневмоклапаны быстрого выпуска воздуха (рис. 63)
применяют для быстрого выключения механизма. Эти клапаны, действующие
автоматически, размещены на воздухопроводе между пневмоклапанами
управления и исполнительными пневмоцилиндрами (камерами) как можно ближе
к последним. На рисунке пневмоклапан показан в свободном положении,
когда канал А соединен с атмосферой через клапанный пневмоаппарат.
Упругая диафрагма 2, зажатая по краям между корпусом 1 клапана и его
крышкой 3, прижата кверху, а воздух из исполнительного пневмоцилиндра
(камеры) через каналы В в крышке 3 свободно выходит в атмосферу.
При подаче сжатого воздуха (включение механизма) через каналы А и Б
диафрагма 2 прижимается к крышке 3 давлением потока воздуха, закрывая
отверстия В и открывая проход воздуху через центральное отверстие в
диафрагме и канал Г в исполнительный пневмоцилиндр (камеру). До тех пор,
пока над диафрагмой 2 есть давление, она прижата к крышке и отверстия В
закрыты.
Как только управляющий пневмоаппарат поставлен в нейтральное положение и
полость корпуса 1 клапана, расположенная под диафрагмой 2, соединяется с
атмосферой, упругость диафрагмы и давление воздуха в исполнительном
пневмоцилиндре (камере) заставляют ее почти мгновенно занять положение,
показанное на рисунке, и открыть свободный выход воздуха из цилиндра в
атмосферу через отверстия В.
Клапаны быстрого выпуска значительно ускоряют выключение механизмов,
поэтому их применяют во всех системах пневмоуправления.

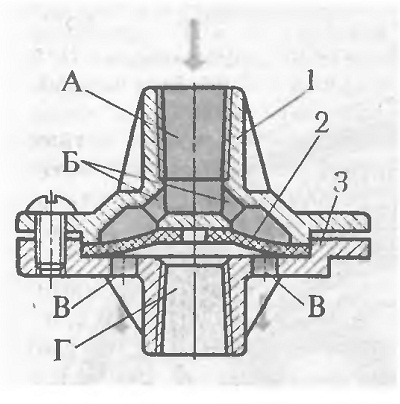

63 Пневмоклапан быстрого выпуска воздуха:
1 — корпус, 2 — диафрагма, 3 — крышка; А, Б, Г — каналы, В — отверстия
