Крановые пневмоаппараты прямого действия
экскаватора Э-652Б
Крановые пневмоаппараты прямого действия обычно
применяют для вспомогательного управления, а также для основного
управления в тех случаях, когда не нужно регулировать усилие, включающее
механизм. На экскаваторе Э-652Б используется крановый пневмоаппарат
прямого действия (рис. 60), с помощью которого можно управлять двумя
механизмами.
В корпусе 5 сделано четыре воздухопроводящих канала — А, б, В и Г.
Сверху и снизу корпус закрыт крышками 3 и 72, закрепленными на нем
винтами. Под нижней крышкой 12 проложена уплотнительная резиновая
прокладка. В выточке нижней крышки расположена распределительная
латунная шайба 10, плотно притертая своей верхней плоскостью к торцу
корпуса. Шайба 10 прижимается к корпусу дисковой пружиной /У, имеющей
вид вогнутого диска с прорезями.
В центре шайбы 10 сделано квадратное углубление, в которое входит
головка валика 8. Верхняя часть валика 8 имеет неравнобочное трехгранное
сечение, благодаря чему надетые на него фиксирующая шайба 4 и рукоятка 2
крана, закрепленная винтом У, устанавливаются в определенном положении.
Шайба 4 закреплена на валике 8 штифтом. По окружности шайбы 4 сделаны
три отверстия, в которые входит шарик 6 фиксатора, расположенный вместе
с пружиной 7 в специальном отверстии корпуса 5. Воздухопроводящий канал
А соединен с ресивером, каналы 6 и Г — с исполнительными
пневмоцилиндрами, а канал Б— с атмосферой. На верхней стороне шайбы 10
имеются две расположенные по окружности канавки (на рис. 60, б показаны
пунктиром), с помощью которых при определенных положениях шайбы 10
каналы б и Г соединяются с каналами А или В, включая или выключая
механизмы, управляемые пневмоцилиндрами (камерами).
На нижней торцовой поверхности корпуса 5 также сделаны три канавки
(показаны сплошной линией), идущие от каналов А, б и Г.
В положении I, соответствующем нейтральному положению рукоятки
управления, подводимый из ресивера к каналу А воздух дальше никуда не
поступает, а каналы б и Г соединены с каналом В, т. е. с атмосферой —
оба управляемых механизма выключены.
В положении II канал А соединяется с каналом б, в который подается
воздух, и включается соответствующий механизм, канал Г продолжает быть
соединенным через канал Б с атмосферой.
В положении III включается второй механизм, в исполнительный
пневмоцилиндр которого воздух подается через канал Г, а механизм,
управляемый через канал б, остается выключенным.
Шарик 6 фиксирует валик 8 и шайбу 10 в трех положениях, показанных на
рис. 60, 6. Положения II и III рукоятки 2 крана не являются крайними.
При дальнейшем повороте рукоятки в любую сторону будут включены
одновременно оба механизма.

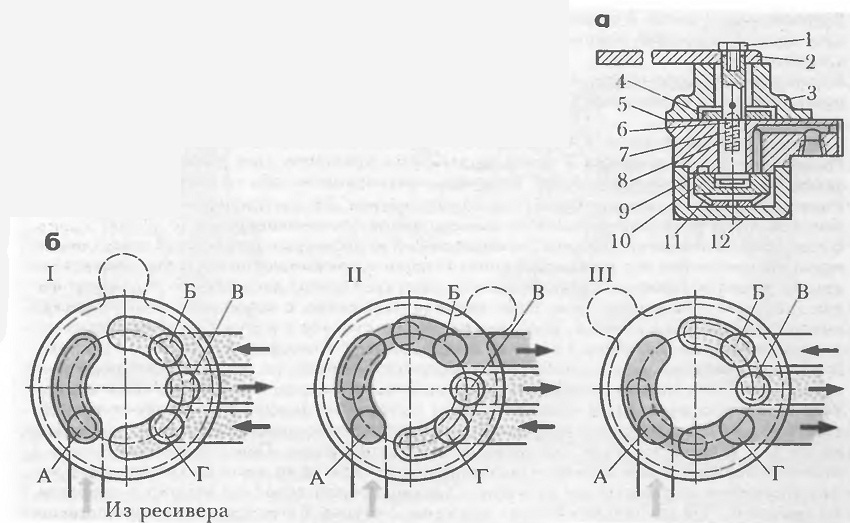

60 Крановый пневмоаппарат прямого действия (а) и
положения рукоятки управления (6):
1 — винт, 2 — рукоятка управления, 3 и 12 — верхняя и нижняя крышки, 4 и
10 — фиксирующая и распределительная шайбы, 5 — корпус, 6 — шарик
фиксатора, 7 — пружина фиксатора, 8 — валик, 9 — резиновая прокладка, 11
— дисковая пружина; А—Г — каналы
