РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА

10-11

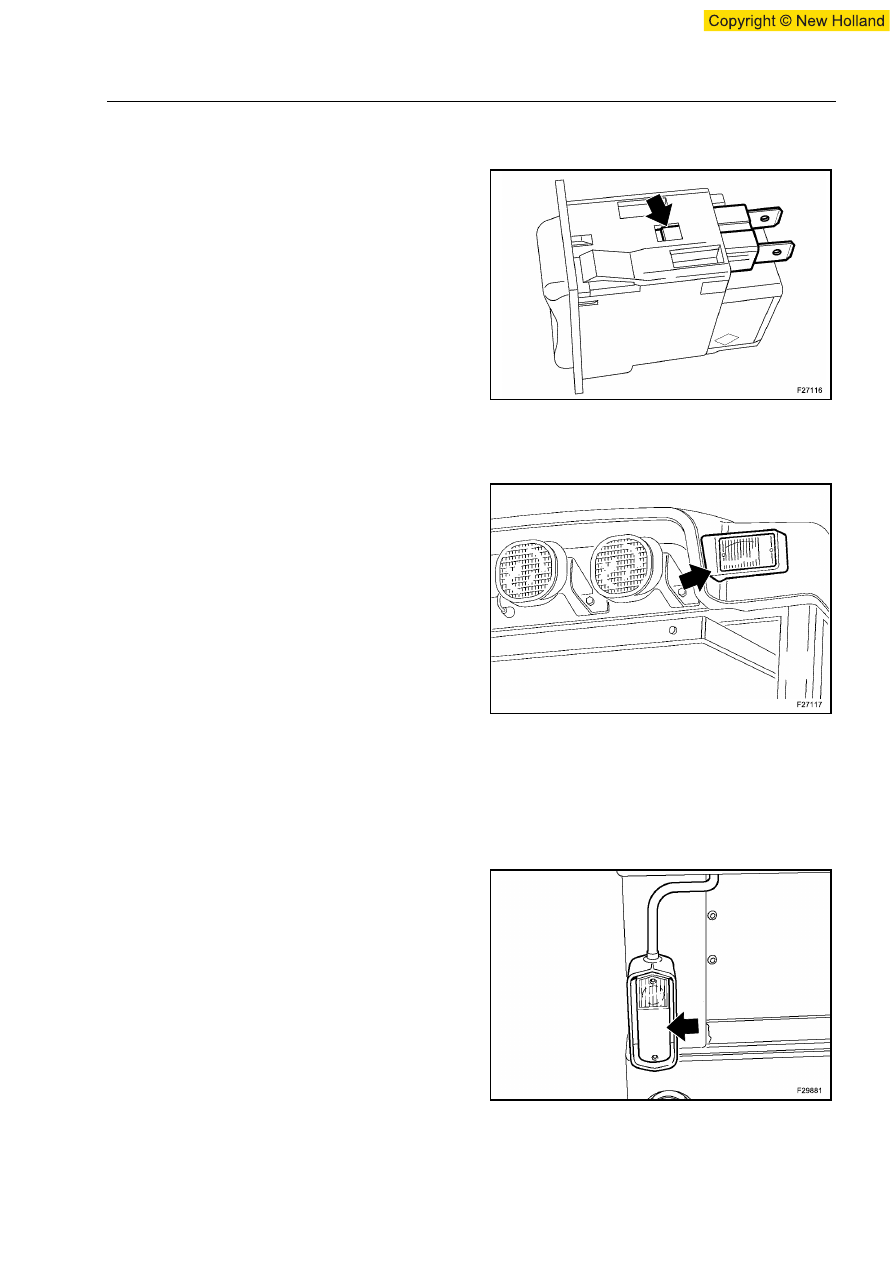

ОСВЕЩЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ

1. Достать и отсоединить переключатель.

2. Достать  патрон  лампы.  Достать  лампочку  и

установить новую, такой же мощности (1,2 Вт).

3. Установить  на  место  патрон  лампы,  а  затем  и

переключатель.

ФАРЫ  ДАЛЬНЕГО  СВЕТА  И  УКАЗАТЕЛИ
НАПРАВЛЕНИЯ

1. Отвинтить  и  достать  четыре  винта  и  снять

оптический блок.

2. Отсоединить розетку от цоколя патрона лампы.

Разогнуть зажимные язычки, достать лампочку и
установить другую, такой же мощности.

3. Потянуть  суппорт  лампочки,  расположенный

снаружи отражателя, чтобы заменить лампочку
указателя поворота.

ПРИМЕЧАНИЕ:  Чтобы  получить  доступ  к
лампочке

указателя

поворота,

следует

отвинтить

крепежные

винты

крышки

оптического блока.

ПРИМЕЧАНИЕ:  Фара  дальнего  света  имеет
вертикальную  и  боковую  регулировку,  которая
осуществляется

посредством

регулировки

винтов с насечкой.

ЗАДНИЙ  СВЕТ  (вариант  заднее  боковое
смещение осей)

1. Отвинтить два винта и снять плафон.

2. Выкрутить  лампочки  и  установить  новые  такой

же мощности.
Указатель поворота (21 Вт).
Задний  стояночный  свет/фонарь  стоп-сигнала
(21/5 Вт).

3. Установить на место плафон и привинтить два

винта.

17

18

19

РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА

10-12

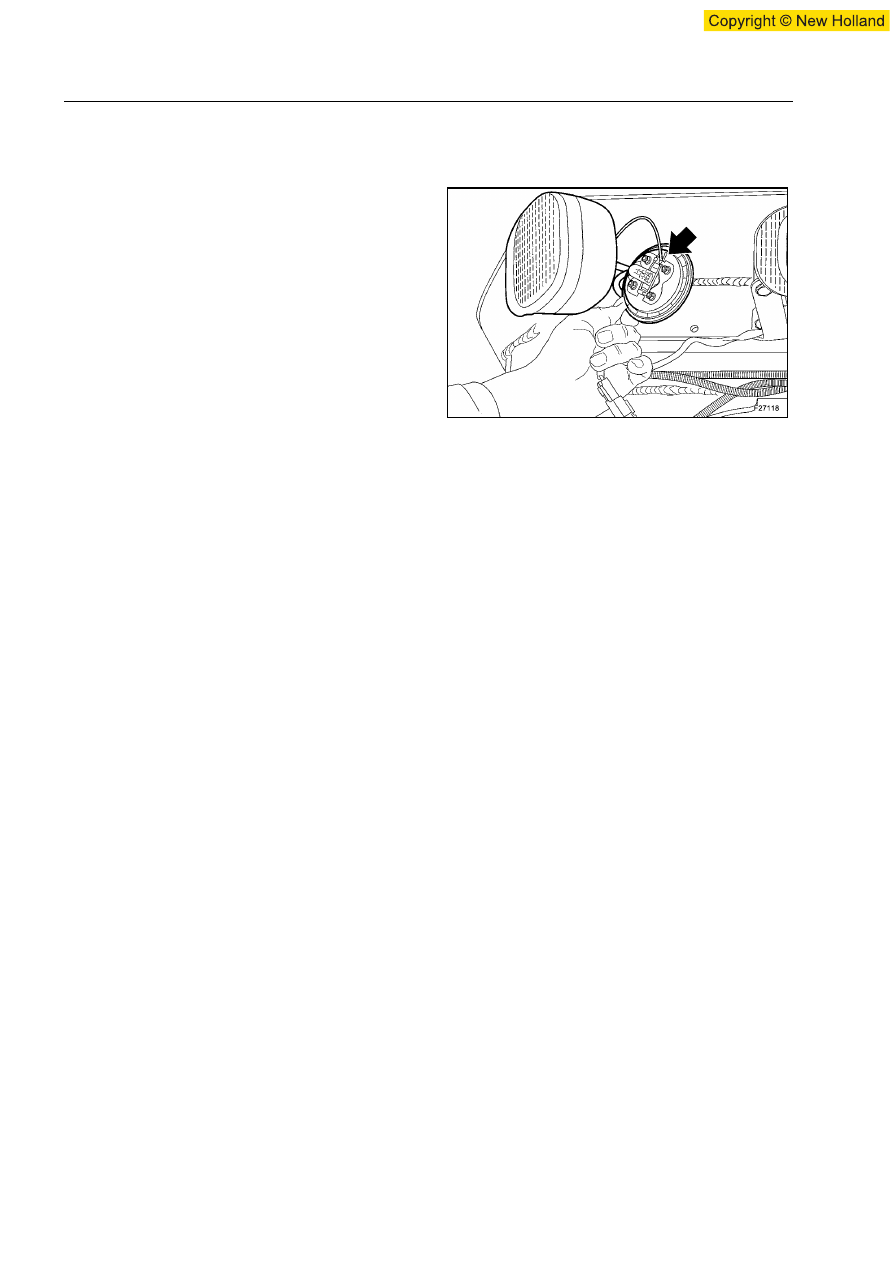

ПЕРЕДНИЕ  И  ЗАДНИЕ  ФАРЫ  РАБОЧЕГО
ОСВЕЩЕНИЯ

1. Отвинтить и достать винты и снять оптический

блок.

2. Достать лампочку и установить новую, такой же

мощности (55 Вт).

3. Снова  установить  на  место  оптический  блок  и

завинтить винты.

20

11-1

РАЗДЕЛ 11

СКЛАДИРОВАНИЕ

ПОДГОТОВКА К ДЛИТЕЛЬНОМУ ХРАНЕНИЮ

Если  машина  должна  стоять  более 30 дней,
следует  поставить  ее  в  помещение  или  накрыть
непромокаемым чехлом.

1. Почистить  всю  машину.  Покрасить  все

поврежденные  поверхности  машины,  чтобы
избежать коррозии.

2. Проверить,  чтобы  на  машине  не  было

изношенных  или  поврежденных  элементов;  в
случае необходимости заменить их.

3. Смазать  машину  и  слить  масло  передачи,

гидравлического  бака,  заднего  моста  и
двигателя,

установить

уровни

с

рекомендованным маслом.

4. Проверить  уровень  жидкости  в  системе

охлаждения.  Если  машина  находится  в
промежутке

времени 100часов,

предшествующих

запрограммированному

техобслуживанию после 2000 часов работы или
в

промежутке

времени 2 месяцев,

предшествующих

запрограммированному

техобслуживанию после 2 лет работы, следует
выполнить предписанное техобслуживание.

5. Включить переднюю оснастку так, чтобы все ее

цилиндры

находились

в

позиции

максимального  возврата,  и  опереть  ковш  на
деревянный блок.

6. Установить  заднюю  оснастку  в  положение  для

передвижения по дороге.

7. Выключить

теплодвигатель

и

привестив

действие  все  гидравлические  управления,
чтобы  удалить  давление  из  гидравлических
систем.

8. Смазать

антикоррозийной

смазкой

выступающие  части  штоков  цилиндров  и
распределительных золотников.

9. Зарядить  батарею.  Достать  ее  из  машины  и

установить  на  деревянную  подставку  в  сухом
прохладном  помещении.  При  возможности,
хранить ее в помещении с температурой выше
0 °C.
Убедитесь,  что  батарея  чистая.  Регулярно
проверять  уровень  электролита  и  убедиться,
что он соответствует требуемому.

10. Установить  тормозные  блоки  под  оси,  чтобы

снизить вес на шинах.

11. Закрыть отверстие выходной трубы.

ЗАПУСК ПОСЛЕ ДЛИТЕЛЬНОГО ХРАНЕНИЯ

Не

включать

двигатель,

не

выполнив

нижеследующие операции:

1. Проверить состояние и давление шин колес.

2. Наполнить топливный бак.

3. Проверить  уровень  жидкости  в  системе

охлаждения.

4. проверить уровни всех масел и жидкостей.

5. Установить полностью заряженную батарею.

6. Снять защиту с выхлопной трубы.

7. Удалить  защитную  смазку  на  обработанных

участках  (напрмер,  на  цилиндрах  рулевого
управления, штифтах распределителей и т.д.).

ОСТОРОЖНО

Проверить,  чтобы  на  машине  не  было  утечки,
поломанных,

дефектных

или

недостающих

компонентов.

ОСТОРОЖНО

Перед запуском теплодвигателя убедиться, что все
управления  находятся  в  нейтральном  положении.
Это  предотвратит  любое  неожиданное  движение
машины

или

привод

в

действие

электрооборудования.

ОСТОРОЖНО

Избегать работы теплодвигателя в закрытом месте.
В

любой

ситуации

обеспечить

хорошую

вентиляцию.

!

!

!

!

!

!

12-1

РАЗДЕЛ 12

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ДВИГАТЕЛЬ - 95 CV / 71 KW (МОДЕЛИ LB90.B - LB95.B)

Характеристики (ЕЭС 88/195) ..............................................................................................95 л.с. / 71 кВт, с наддувом
Тип .............................................................................................................................................................................. Дизель
К-во цилиндров....................................................................................................................................................................4
Диаметр ..................................................................................................................................................................... 104 мм
Ход.............................................................................................................................................................................. 132 мм
Объем цилиндров................................................................................................................................................. 4500 см

3

Коэффициент компрессии........................................................................................................................................ 17,5:1
Порядок включения .................................................................................................................................................. 1.3.4.2
Минимальный режим ..............................................................................................................................850-950 об./мин.
Максимальный режим на холостом ходу.........................................................................................2380-2480 об./мин.
Максимальный режим при полной нагрузке....................................................................................2225-2275 об./мин.
Максимальный момент (ЕЭС) ............................................................................................................................... 398 Нм

ДВИГАТЕЛЬ -110 CV / 82 KW (МОДЕЛИ LB90.B - LB95.B)

Характеристики (ЕЭС 88/195) ...............................................110 л.с. / 82 кВт, с наддувом - воздушное охлаждение
Тип .............................................................................................................................................................................. Дизель
К-во цилиндров....................................................................................................................................................................4
Диаметр ..................................................................................................................................................................... 104 мм
Ход.............................................................................................................................................................................. 132 мм
Объем цилиндров................................................................................................................................................. 4500 см

3

Коэффициент компрессии........................................................................................................................................ 17,5:1
Порядок включения .................................................................................................................................................. 1.3.4.2
Минимальный режим ..............................................................................................................................850-950 об./мин.
Максимальный режим на холостом ходу.........................................................................................2380-2480 об./мин.
Максимальный режим при полной нагрузке....................................................................................2225-2275 об./мин.
Максимальный момент (ЕЭС) ............................................................................................................................... 480 Нм

СИСТЕМА ОХЛАЖДЕНИЯ

Тип ...................................................................................................... Тотальная производительность, под давлением
Тип ремня......................................................................................................................................8 змеевиковых канавок
Натяжение ремня................................................................................... Посредством автоматического натягивателя
Приводной ремень компрессора кондиционирования .....................................................Одинарный, клиновидный
Натяжение ремня кондиционирования ..............................................................................................................Вручную
Термостат:
Начало открывания..................................................................................................................................................... 81 °C
Полное открывание .................................................................................................................................................... 96 °C
Пробка радиатора.................................................................................................................................................. 0,90 бар
