Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 58

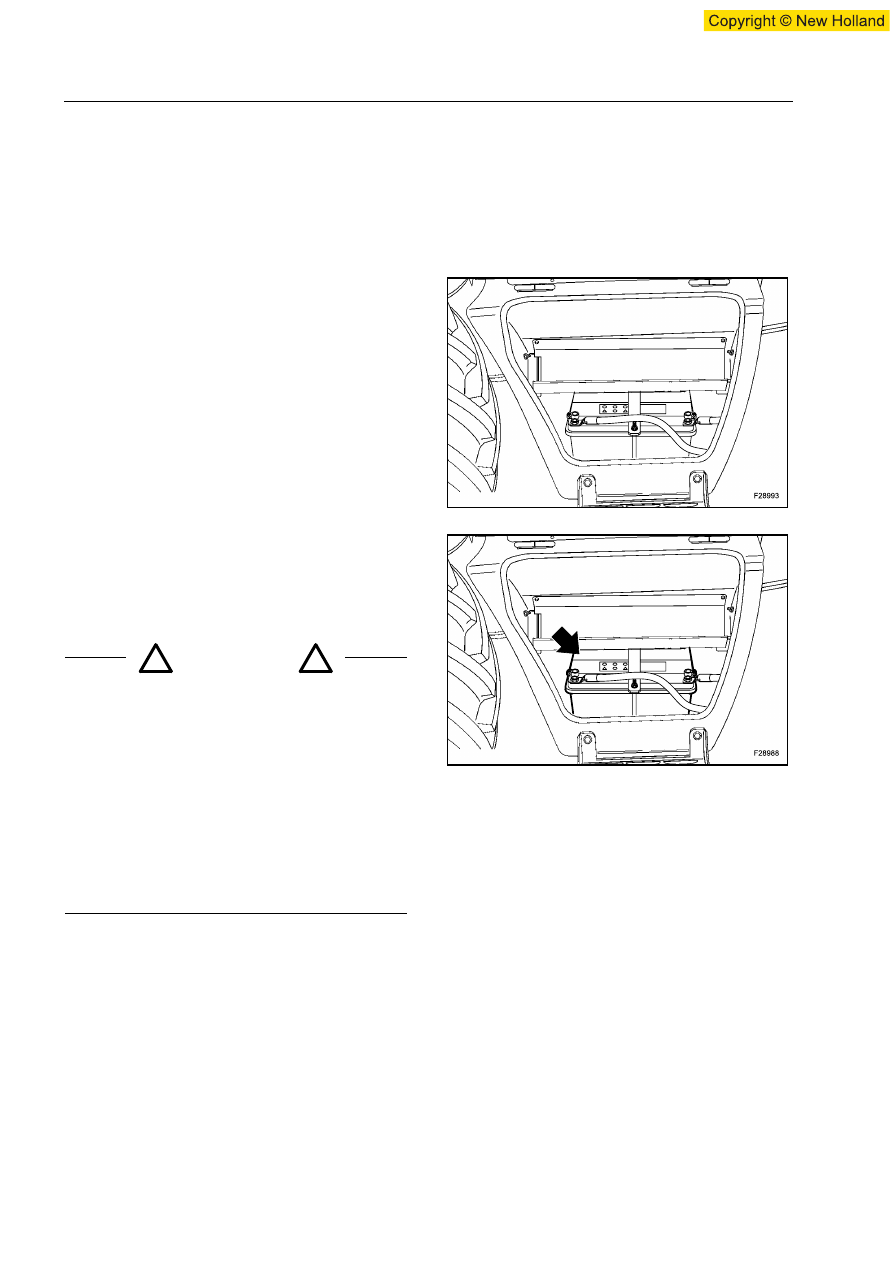

РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА
10-3

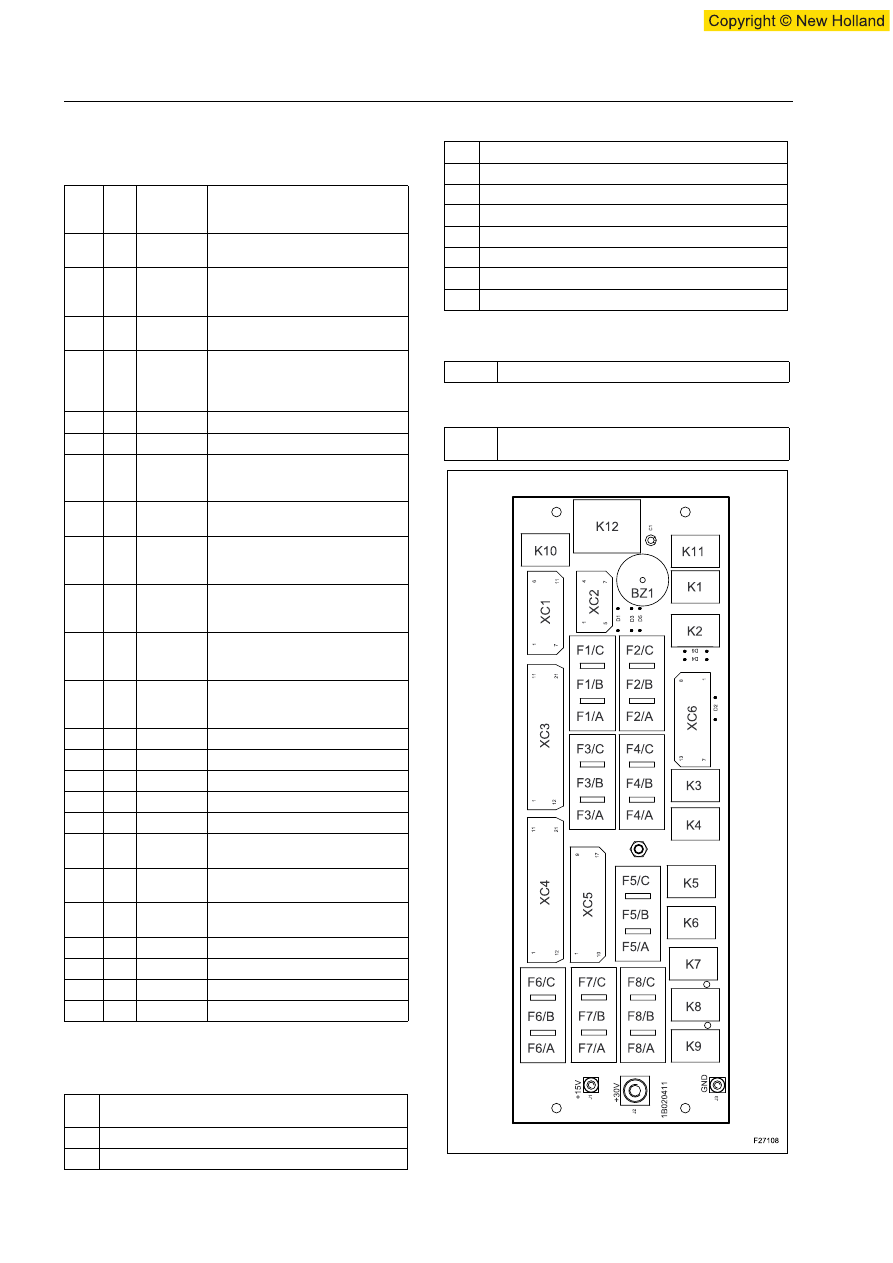

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ - POWERSHUTTLE
С КАБИНОЙ
* Специальный плавкий предохранитель из двух
металлов, с автоматическим подсоединением
РЕЛЕ
АКУСТИЧЕСКИЙ АВАРИЙНЫЙ СИГНАЛ
РАЗЪЕМЫ
№
плавк.
пред.
A
Цвет
Цепь
F1/A
15 A Синий
Переключатель мойки и заднего
дворника
F1/B
7,5 A Коричневый
Соленоид отводного коллектора
горючего, устройство для пуска на
холоде
F1/C
10 A Красный
Световой сигнал останова, 4
тормозящие колеса
F2/A
15 A Синий
Световые сигналы приборного щитка,
датчик уровня тормозной жидкости,
пневматическое сиденье, стояночный
тормоз, акустический сигнал
F2/B
15 A Синий
Движок вентилятора
F2/C
15 A Желтый
Управление
F3/A
3 A
Фиолетовый
Боковой задний правый свет/передний
левый свет, приборная панель, свет
переключателя кондиционера
F3/B
3 A
Фиолетовый
Боковой задний левый свет, передний
правый свет
F3/C
10 A Красный
Задние рабочие фары, ковш 4х1,
команда против качки (Устройство
против качки)
F4/A
5 A
Оранжевый
Рычаг механизма передачи
Powershuttle, сигнал тревоги угроза
безопасности
F4/B
10 A Красный
Сигнальная лампочка дополнительной
задней оснастки, погрузчик RTD,
переключатель отключения передачи
F4/C
10 A Красный
Задние рабочие фары, блокировка
транспортировки задней оснастки,
блокировка заднего перемещения
F5/A
15 A Синий
Передние внутренние рабочие фары
F5/B
10 A Красный
Ручка команды фар ближнего света
F5/C
15 A Синий
Ручка команды фар дальнего света
F6/A
7,5 A Коричневый Вращающаяся фара
F6/B
7,5 A Коричневый (+15) Сигналы поворота
F6/C
7,5 A Коричневый Ручные инструменты, 4RM
F7/A
10 A Красный
(+30) Световой сигнал тревоги и
акустический сигнал
F7/B
10 A Красный
Вспомогательная розетка 12 В, радио,
внутреннее освещение кабины
F7/C
6 A
Черный *
Задний дворник
F8/A
15 A Синий
Задние наружные рабочие фары
F8/B
15 A Синий
Передние наружные рабочие фары
F8/C
15 A Синий
Задние внутренние рабочие фары
K1
Реле рычага передачи Powershuttle
K2
Сигнал опасности стояночного тормоза, реле сигнала
опасности заднего хода
K3
Реле безопасности пуска вхолостую
K4
Обратное реле выемка - погрузчик
K5
Ручка реле команды фар ближнего света
K6
Реле передние внутренние рабочие фары
K7
Реле задние внутренние рабочие фары
K8
Реле передние наружные рабочие фары
K9
Реле задние наружные рабочие фары
K10
Реле реверсирования Powershuttle
K11
Реле переднего хода Powershuttle
K12
Сигнал поворота и мигающий свет опасности
BZ1
Акустическое предупреждение
CN
Подсоединение главного освещения к плате плавких
предохранителей
5
