Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 56
РАЗДЕЛ 9 - ТЕХОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ
9-18
РЕГУЛИРОВКА ПЕРЕДНИХ КОЛЕС (4WS)
ОСОБЕННОСТИ ТЕХОБСЛУЖИВАНИЯ
Контроль и регулировка.......................................................................................................................Время от времени
КОНТРОЛЬ СХОДИМОСТИ
Сходимость передних колес уже отрегулирована и
обычно не требует дополнительной регуляции.
Можно производить периодические проверки, чтобы
убедиться, что сходимость остается правильной.
РЕГУЛИРОВКА СХОДИМОСТИ
ВАЖНО:
Колеса
машины
должны
быть
установлены в нормальную позицию поворота на 2
колесах с колесами на прямой линии.

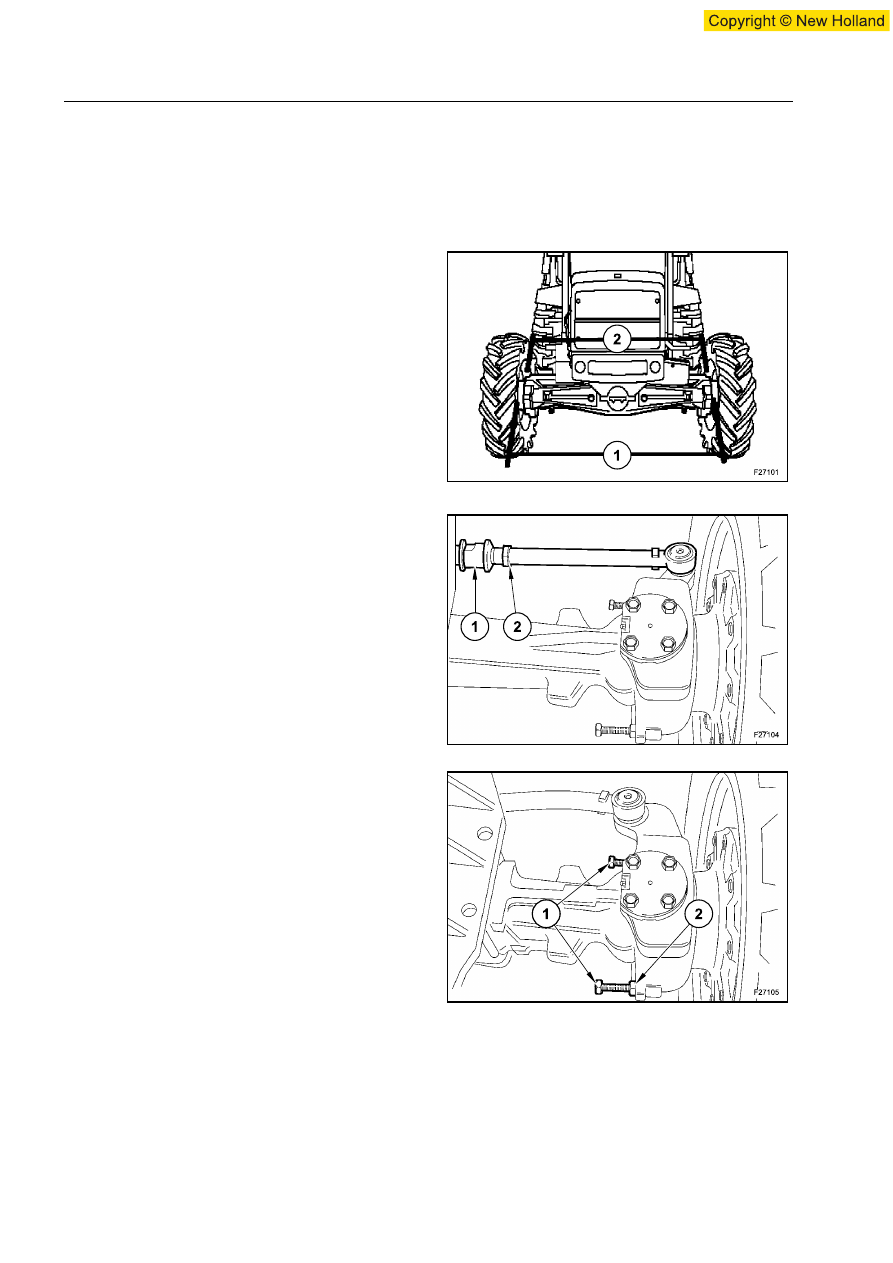

1. Проверить ширину колеи между передней
частью обода (1) и задней его частью (2) на
уровне
высоты
механизма.
Правильная
величина сходимости должна находиться между
0 и 2 мм.
2. Ослабить контрогайку (1) на каждой тяге колеса
и повернуть шестиугольную гайку (2) при
помощи ключа вплоть до получения нужной
сходимости. Закрутить контрогайку и снова
проверить сходимость.
ПОДШИПНИКИ РУЛЕВОГО УПРАВЛЕНИЯ
Четыре ограничителя угла поворота (1) установлены
на оси, по два на каждом из ее концов. Два задних
ограничителя могут регулироваться и контролируют
минимальный радиус поворота. Два передних
ограничителя являются регулируемыми и должны
регистрироваться, чтобы избежать ситуации, когда
пневматики входят в контакт с машиной при
максимальном поворачивании направо или налево
при свободной оси.
При регулировке следует ослабить контрогайку (2) и
закрутить блокировочный винт (1) против часовой
стрелки, чтобы уменьшить угол поворачивания
колеса, или же - по часовой стрелке для его
увеличения. Закрутить контрогайку.
26
27
28
