РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА

10-7

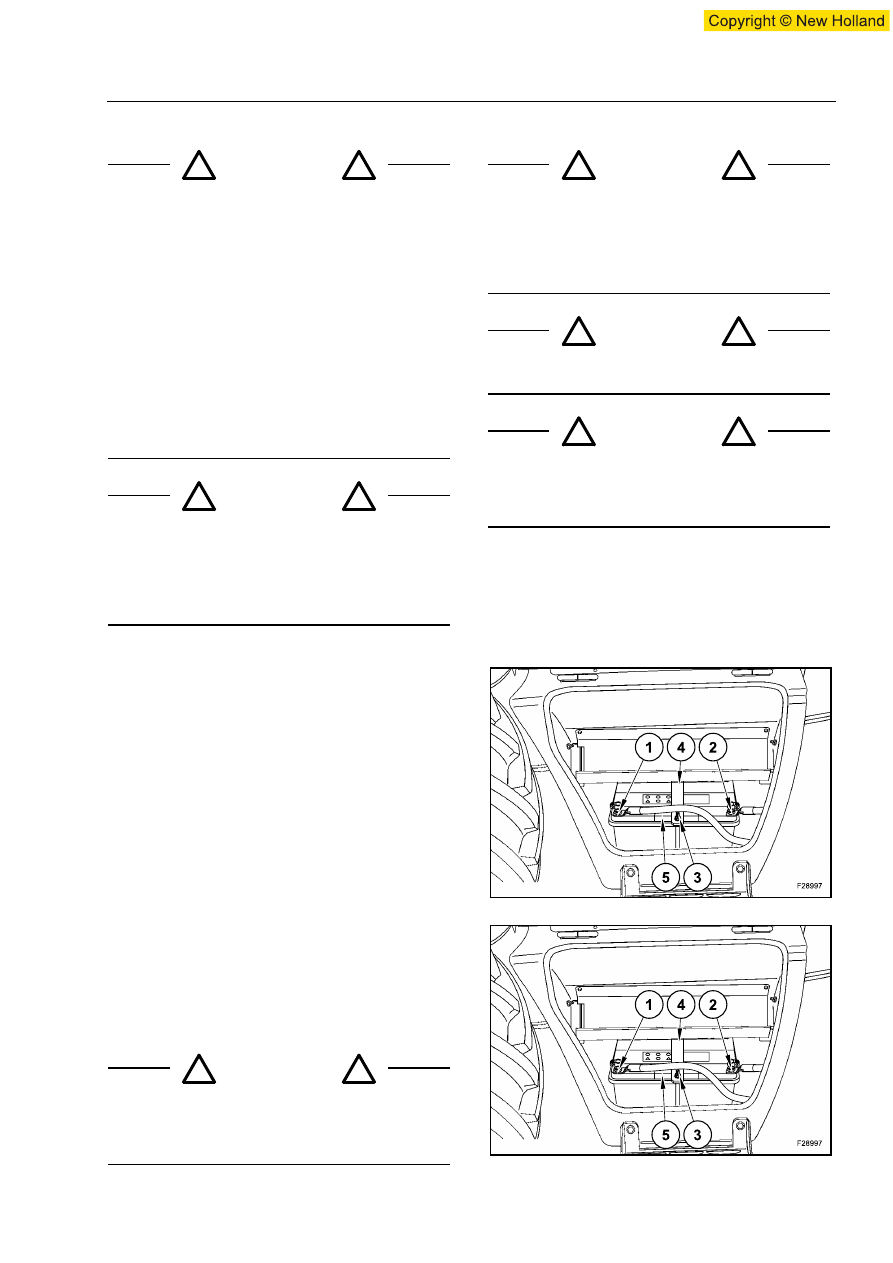

ЗАМЕНА БАТАРЕИ
1. Сдвинуть  колпачки  с  клемм,  отсоединить

провода (минусовая клемма (1), затем плюсовая

клемма (2))

2. Демонтировать  гайки  и  шайбы (3), плиту

герметизации (4) и  скобы (5), затем  снять

старую аккумуляторную батарею.

3. Установить новую батарею.

4. Снова установить на место плиту герметизации

(4), скобы (5) и последними гайки и шайбы (3).

5. Почистить  провода  и  клеммы  соединения  и

смазать их.

6. Снова

подсоединить

провода

(плюсовая

клемма (2), затем  минусовая  клемма (1)) и

надеть на клеммы колпачки.

ОСТОРОЖНО

Искра или пламя могут привести к взрыву водорода

в аккумуляторной батарее. Во избежании возможных

рисков, следует соблюдать следующие инструкции:

- Установить  переключатель  батареи  в  позиции

“OFF”.

- Чтобы  отсоединить  провода  аккумуляторной

батареи, следует первым отсоединить минусовой

провод (-).

- Чтобы  подсоединить  провода  аккумуляторной

батареи,  следует  последним  подсоединить

минусовой провод (-).

- Не  создавать  короткого  замыкания  на  клеммах

аккумуляторной

батареи

при

помощи

металлических предметов.

- Никогда  не  следует  делать  сварку,  шлифовку,

заточку или курить около аккумуляторной батареи.

ОСТОРОЖНО

Батарея  выделяет  взрывоопасные  газы.  Не

приближайте  к  ней  пламя,  искры,  сигареты.

Следует  проветривать  помещение  при  замене

батареи или в том случае, если она используется в

закрытом  помещении.  Работая  вблизи  батареи,

необходимо защищать глаза.

!

!

!

!

ОСТОРОЖНО

Перед  выполнением  сварочных  работ  на  машине

(разрешенных дистрибьютором и соответствующих

спецификациям)  или  ремонтных  работ  на

электроустановке  следует  отсоединить  батарею,  а

также  провода B+ и D+ от  генератора.  Снова

подсоединив провода, проверить их обозначения.

ОСТОРОЖНО

Хранить  аккумуляторные  батареи  в  надежных

недоступных для детей местах.

ОСТОРОЖНО

Ни  в  коем  случае  не  прикасаться  к  клеммам

батареи.  Электролиз  может  переместиться  в

человеческое  тело  и  нанести  повреждения

организму.

!

!

!

!

!

!

ОСТОРОЖНО

Никогда не переставлять местами клеммы батареи.

Соединить

положительный

провод

к

положительной клемме (+) и отрицательный провод

к отрицательной клемме (-).

10

11

!

!

РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА

10-8

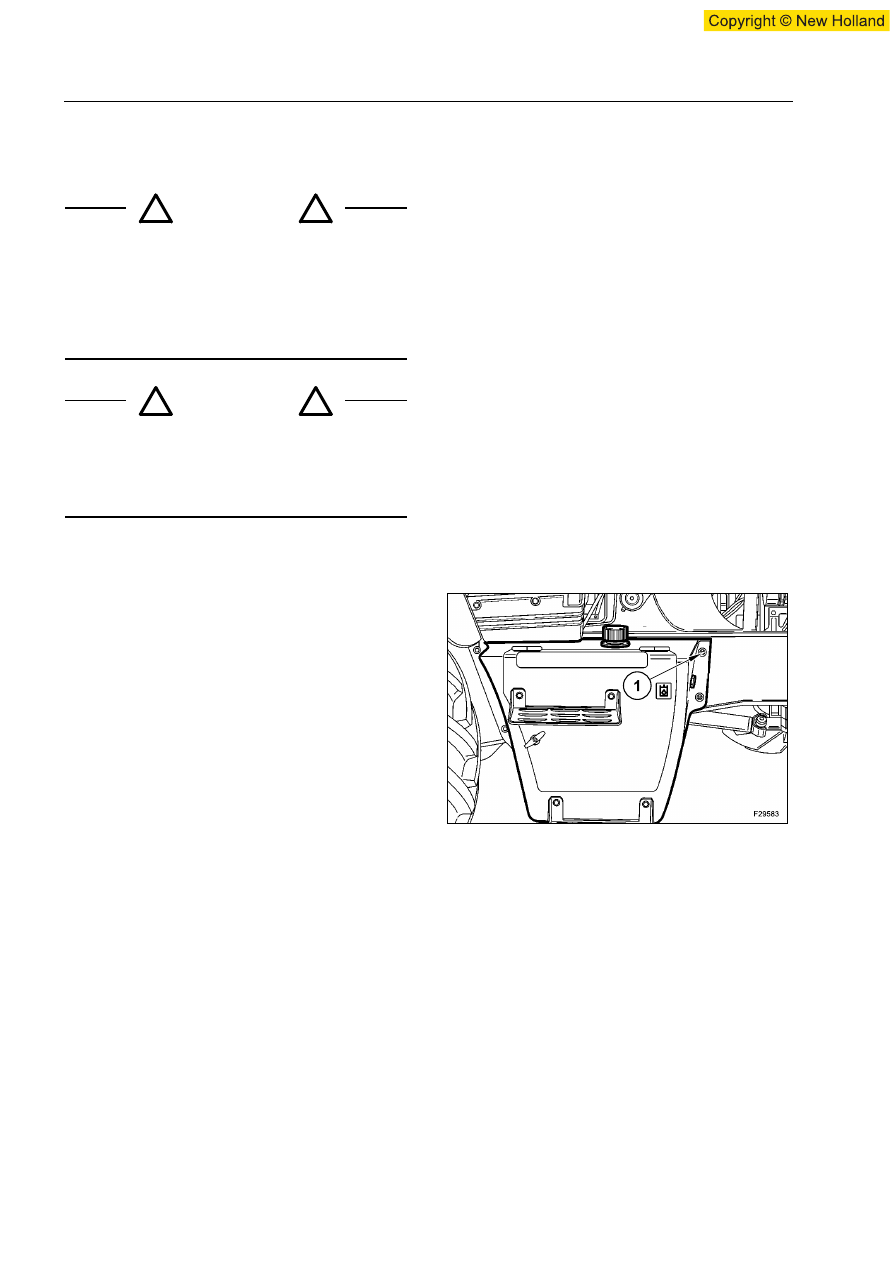

СОЕДИНЕНИЕ СО ВСПОМОГАТЕЛЬНОЙ

БАТАРЕЕЙ

ВАЖНО:

Убедиться,

что

напряжение

на

вспомогательной

батареи

соответствует

напряжению в сети машины (12 Вольт).

1. Открыть  коробку  батареи  и  вынуть  коробку  с

инструментами.

2. Снять колпачки клемм.

3. Подсоединить

вспомогательный

плюсовой

кабель (+) к  плюсовой  клемме (+) батареи
машины.

4. Соединить отрицательный провод (-) с одним из

винтов крепления (1) бака.

5. Запустить двигатель.

6. Отсоединить

вспомогательный

минусовой

кабель (-), а  затем  вспомогательный  плюсовой
кабель (+) от вспомогательной батареи.

7. Надеть колпачки на клеммы.

8. Установить  на  место  ящик  с  инструментами  и

закрыть коробку батареи.

ОСТОРОЖНО

При  замерзшем  электролите  аккумуляторная
батарея

может

взорваться

при

попытке

перезарядить  ее  или  запустить  теплодвигатель  с
помощью  вспомогательной  батареи.  Чтобы
избежать  замерзания  электролита  необходимо
поддерживать

аккумуляторную

батарею

заряженной.

ОСТОРОЖНО

Некачественное  соединение  вспомогательных
кабелей  или  короткое  замыкание  на  клеммах
батареи  могут  привести  к  аварии.  Подсоединить
вспомогательные  кабели,  выполняя  описанные
ниже инструкции.

!

!

!

!

12

РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА

10-9

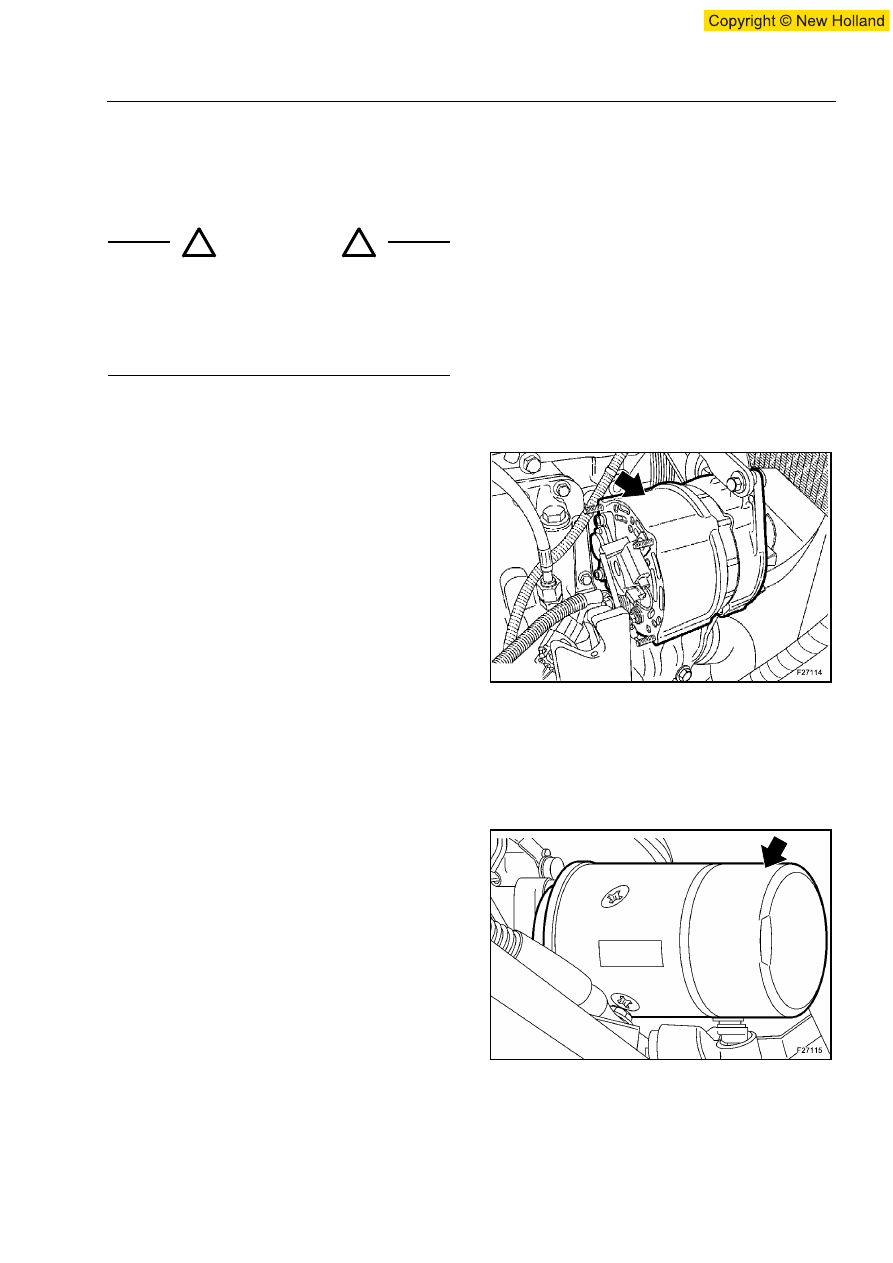

ГЕНЕРАТОР

ОСОБЕННОСТИ ТЕХОБСЛУЖИВАНИЯ

Проверка ............................................................................................................................................. Каждые 1000 часов

ВАЖНО:

Для

чистки

генератора

нельзя

пользоваться паровыми приборами для чистки, а
также растворителями.

Обратиться  к  своему  дистрибьютору,  чтобы  он
проверил генератор.

ПРИМЕЧАНИЕ:  Убедиться  в  том,  что  защита
наконечников установлена правильно.

ПУСКОВОЙ ДВИГАТЕЛЬ

ОСОБЕННОСТИ ТЕХОБСЛУЖИВАНИЯ

Проверка ............................................................................................................................................. Каждые 1000 часов

Обратиться  к  своему  дистрибьютору,  чтобы  он
проверил пусковой двигатель.

ПРИМЕЧАНИЕ:  Убедиться  в  том,  что  защита
наконечников установлена правильно.

ОСТОРОЖНО

Перед  выполнением  сварочных  работ  на  машине
(разрешенных дистрибьютором и соответствующих
спецификациям)  или  ремонтных  работ  на
электроустановке  следует  отсоединить  батарею,  а
также  провода B+ и D+ от  генератора.  Снова
подсоединив провода, проверить их обозначения.

!

!

13

14

РАЗДЕЛ 10 - ЭЛЕКТРОУСТАНОВКА

10-10

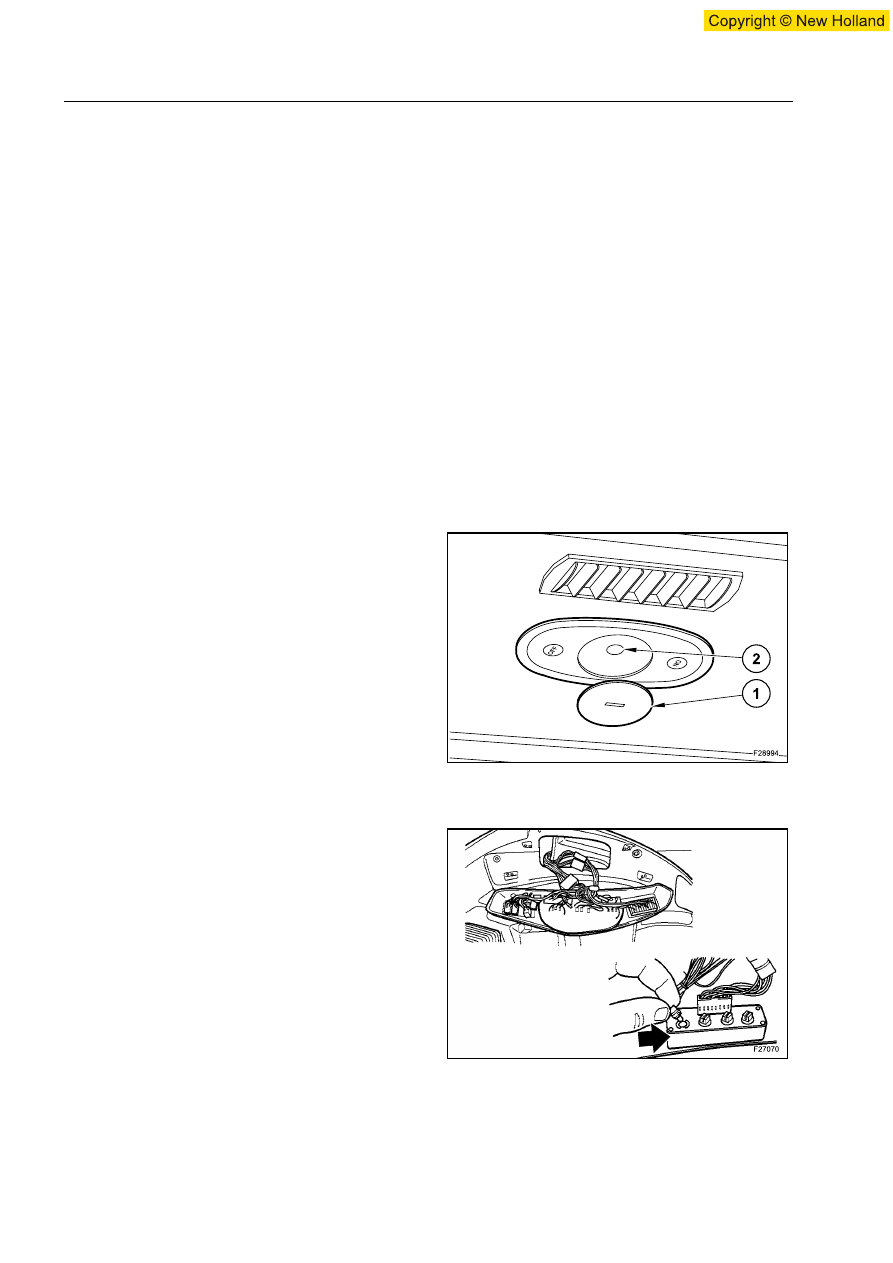

ЛАМПОЧКИ

Освещение места водителя.......................................................................................................................................10 Вт
Сигнальная лампочка приборной панели...............................................................................................................1,2 Вт
Переключатель щитка инструментов......................................................................................................................1,2 Вт
Фары дальнего света .............................................................................................................................................60/55 Вт
Передний стояночный свет (над фарой дальнего света)........................................................................................ 4 Вт
Передние указатели поворота...................................................................................................................................21 Вт
Задние указатели поворота .......................................................................................................................................21 Вт
Задний стояночный свет/фонарь стоп-сигнала...................................................................................................5/21 Вт
Передние фары рабочего освещения (на кабине).................................................................................................55 Вт
Задние фары рабочего освещения (на кабине) .....................................................................................................55 Вт
Освещение номеров (касается некоторых стран)..................................................................................................10 Вт
Вращающаяся фара(касается некоторых стран)...................................................................................................55 Вт

ЗАМЕНА ЛАМПОЧКИ

ВАЖНО:  Никогда  не  прикасаться  пальцами  к
галоидной лампочке. Чтобы заменить галоидные
лампочки, следует пользоваться чистой тряпкой.

СВЕТ НА МЕСТЕ ВОДИТЕЛЯ

1. Снять  плафон (1), открутив  его  и  повернув  на

90° на его центральном входе.

2. Достать  лампочку (2) и  заменить  ее  другой,

такой же мощности (10 Вт).

3. Вернуть плафон на прежнее место (1).

ОСВЕЩЕНИЕ ЩИТКА ИНСТРУМЕНТОВ

1. Вывентить  четыре  винта,  крепящие  щиток

инструментов к консоли.

2. Достать  вышедшую  из  строя  лампочку  из

патрона и заменить ее.

3. Снова  установить  щиток  инструментов  на

консоль.

Привинтить

на

место

четыре

крепежных винта.
