Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 42

РАЗДЕЛ 8 - СМАЗКА / ФИЛЬТРЫ / ЖИДКОСТИ

8-5

Шарниры дверки ........................................................(4)

Подшипник кольца сочленения передней оси

(2RM) .......................................................................(2)

Подшипник кольца сочленения передней оси

(4RM) .......................................................................(2)

Передний шарнирный штырь (2RM)....................(4)

8

9

10

11

РАЗДЕЛ 8 - СМАЗКА / ФИЛЬТРЫ / ЖИДКОСТИ

8-6

Подшипник кольца сочленения передней оси...... (1)

Каждые 250 часов

Соединения блока дифференциала...................... (1)

Валы коробки передач.............................................. (2)

12

13

14

РАЗДЕЛ 8 - СМАЗКА / ФИЛЬТРЫ / ЖИДКОСТИ

8-7

Валы передней и задней передач...........................(2)

Шарнирное соединение рулевых тяг (2WS)..........(4)

Шарнирное соединение рулевых тяг (4WS)..........(8)

15

16

17

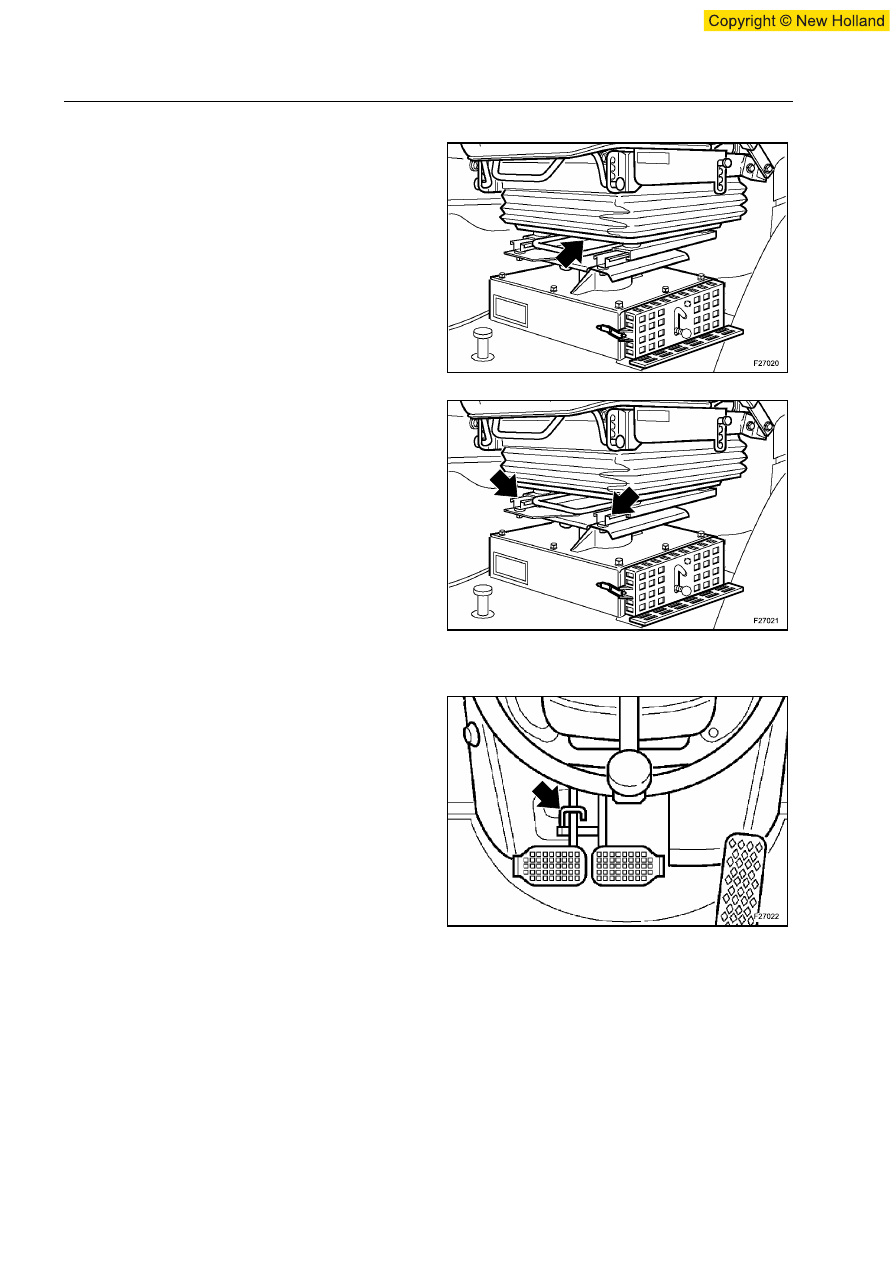

РАЗДЕЛ 8 - СМАЗКА / ФИЛЬТРЫ / ЖИДКОСТИ

8-8

Подвеска сиденья оператора .................................. (1)

Пользоваться  тряпкой  для  протирания  всех
подвижных частей и нанесения тонкого слоя сухой
порошкообразной

технической

смазки

для

облегчения скольжения.

Направляющие скольжения сиденья оператора.. (2)

Пользоваться  тряпкой  для  протирания  всех
подвижных частей и нанесения тонкого слоя сухой
порошкообразной

технической

смазки

для

облегчения скольжения.

Каждые 1000 часов или один раз в год

Рычаг тормозной педали

Выдавить использованную смазку, чтобы появилась
новая  в  конечной  части  каждого  подшипника  и
вытереть  всю  вышедшую  смазку  при  помощи
тряпки.

18

19

20
