РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-33

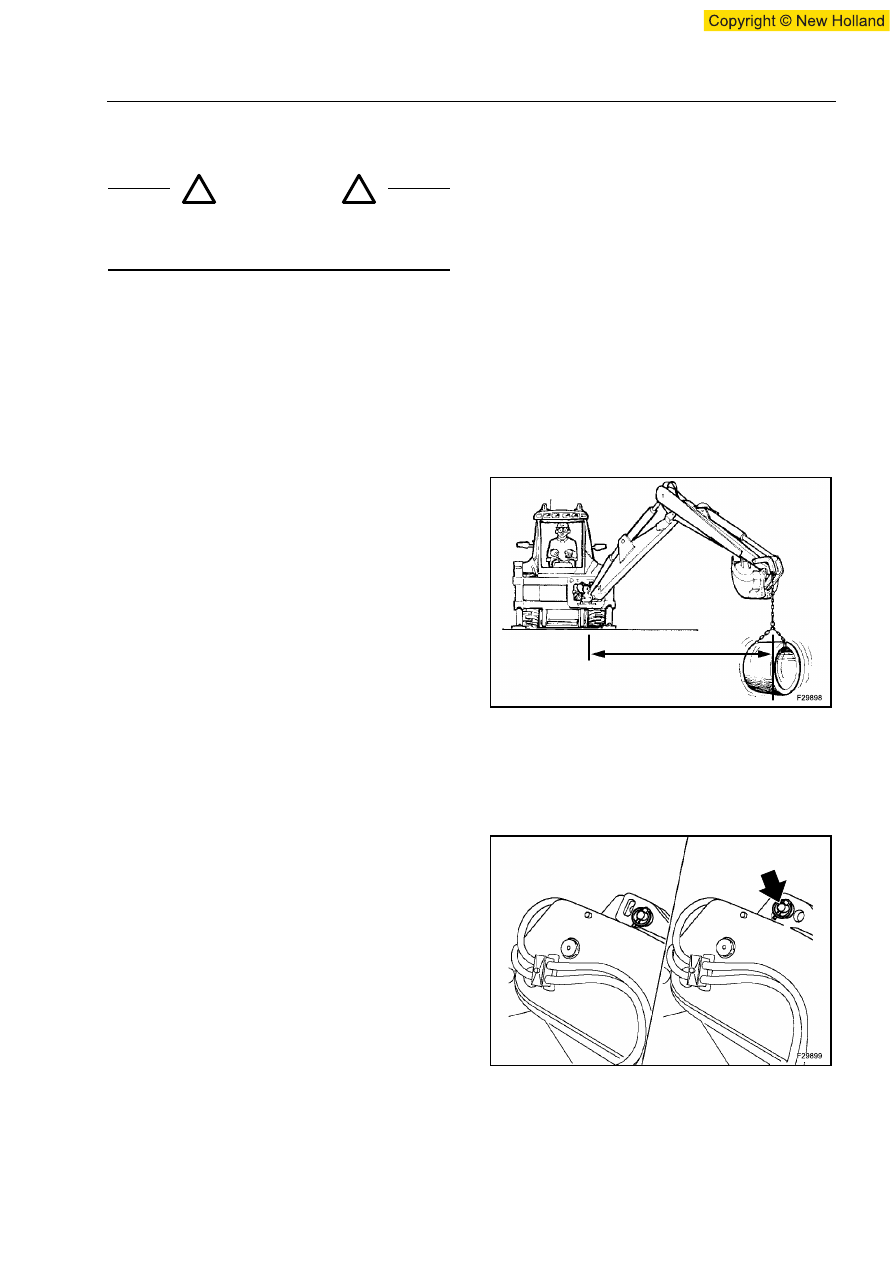

ПОДЪЕМ ГРУЗОВ ПРИ ПОМОЩИ ЗАДНЕЙ ОСНАСТКИ

Для подъема грузов необходимо, чтобы на машине
были  предусмотрены  предохранительные  клапаны
для  точек  подвеса  грузов  и  таблица  грузов,
соответствующих  типу  используемой  машины  и
оснастки.  См.  главу  “Максимальные  нагрузки  при
использовании задней оснастки”.

ВАЖНО:  Для  подъема  грузов  не  может
использоваться  никакая  другая    система,  кроме
системы  предохранительных  клапанов.  Следует
обратиться к своему дистрибьютору.

Убедиться,  что  дистанция  между  осью  вращения
оснастки  и  рым-болтом  подъема  не  превышает
радиуса в 3,40 м, с весом, не превышающим 1000 кг.

При любом подъеме грузов необходимо следовать
правилам:

- Установить

машину

на

ровной,

твердой

горизонтальной поверхности.

- Втянуть  полностью  ковш  затем  установить  так,

чтобы он опирался на землю. Опускать переднюю
оснастку  до  тех  пор,  пока  передние  колеса  не
коснулись поверхности, не принимая на себя веса
машины.

- Опустить стабилизаторы так, чтобы задние колеса

коснулись поверхности, не принимая на себя вес
машины.

- Смещение

осей

каретки

должно

быть

заблокировано  гидравлически  (вариант  с  задним
смещением осей).

- Если  машина  снабжена  телескопическая  стрела,

он  обязательно  должен  быть  возвращен  в
первоначальную

позицию

и

механически

заблокирован.

- Шток  цилиндра  заднего  ковша  обязательно

должен быть полностью размещен на земле.

- Пользоваться

соответствующей

точкой

подвешивания  груза  (рым-болт  находится  на
маленьком  шатуне  заднего  ковша) (никогда  не
использовать для этого другие точки подвеса). См.
главу “Максимальные нагрузки при использовании
задней  оснастки”.  Запрещается  приваривать
крюки и петли к донному листу ковша.

ОСТОРОЖНО

Подъем  грузов  следует  выполнять,  следуя
описанным в настоящем руководстве инструкциям,
и в соответствии с действующим регламентом.

!

!

54

55

РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-34

В  случае,  если  рым - болт  передвижения  не
предусмотрен  у  данной  модели  на  маленьком
шатуне ковша, обратитесь к своему Дистрибьютеру.

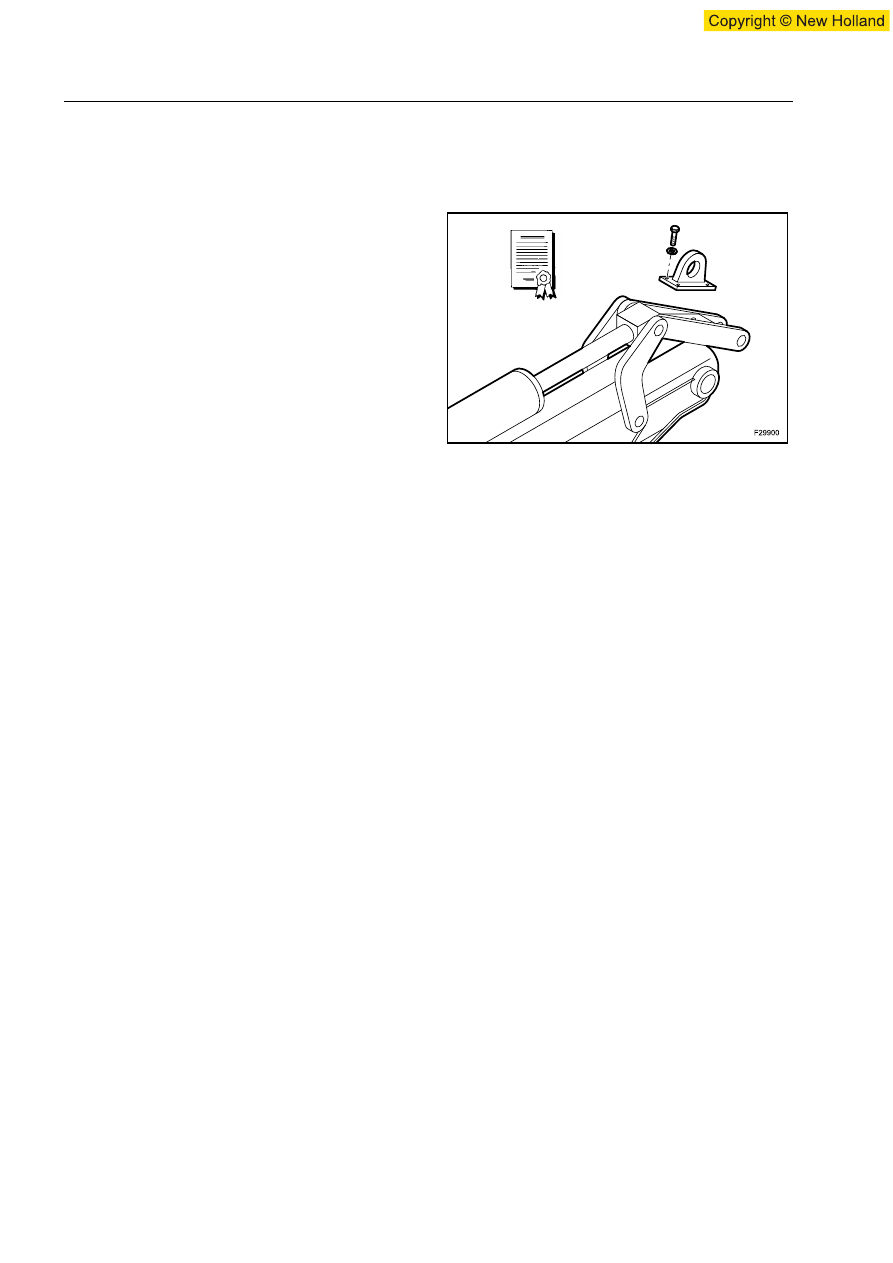

ПРИМЕЧАНИЕ:  Установка  рым-болта  подъема
должна контролироваться и сертифицироваться
компетентными органами.

- Чтобы  выдержать  вес  поднимаемого  груза,

строповка  и  цепи  должны  находиться  в  рабочем
состоянии

и

иметь

приспособление,

предотвращающее срыв.

- Проверять

качественность

работы

предохранительных

клапанов.

Проверка

и

регулировка  давления  должна  производиться
каждые 6 месяцев

в

соответствии

с

предписаниями изготовителя. Следует обратиться
к своему дистрибьютору.

- Убедиться,  что  таблица  грузов,  с  которыми

работает  машина,  точно  соответствует  типу
машины  и  оснастки.  См.  главу  “Максимальные
нагрузки при использовании задней оснастки”.

- Очень  важно,  чтобы  с  точностью  соблюдались

величины, указанные на табличке нагрузки.

- Запрещается  присутствие  посторонних  лиц

вблизи работающей машины.

- Последовательно  ввести  в  действие  команды

управления, чтобы обеспечить точность маневра
перемещения оснастки.

56

РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-35

МАКСИМАЛЬНЫЕ НАГРУЗКИ ПРИ ИСПОЛЬЗОВАНИИ ЗАДНЕЙ ОСНАСТКИ

Таблица нагрузок приводит различные допустимые
максимальные  величины  поднимаемых  грузов  и
вылеты в соответствии с установленной на машине
оснасткой.

Установить  машину  на  ровную  горизонтальную
поверхность.

Ковш  и  стабилизаторы  должны  опираться  на
поверхность земли и машина должна находиться на
горизонтальной поверхности.

Задняя оснастка должна находиться с точностью на
одном уровне с машиной.

Телескопическая стрела (если установлена) должна
быть  полностью  втянута  и    заблокирована
механически.

Вес  указан  в  кг  на  машину  без  заднего  ковша,  с
полностью разложенным стержнем цилиндра ковша
и со следующими расстояниями безопасности:

- 33% на устойчивость

- 15% для гидравлических пределов,

с  рем-болтом  шатуна  заднего  ковша  в  качестве
точки подвеса груза.

Если  задний  ковш  установлен  на  машине,  нужно
вычесть из указанных величин вес ковша.

Величина  выбросов  дается,  отмеривая  от  оси
вращения  задней  оснастки,  и  величина  высоты
указывает на точку подвеса груза.

ПРИМЕЧАНИЕ:

Указанные

грузы

распространяются  на  все  высоты  амплитуды,
включающей допустимые величины.

РАЗДЕЛ 5 - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

5-36

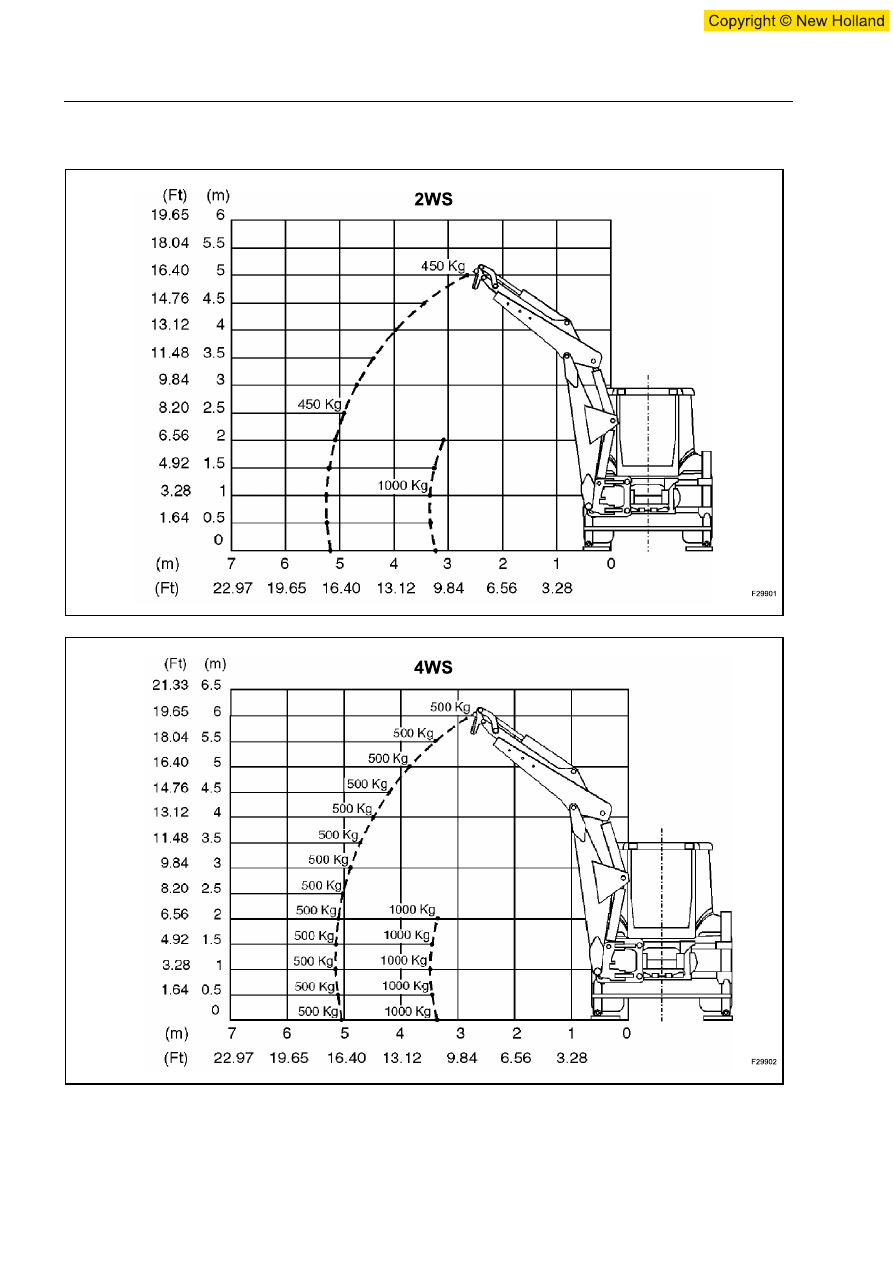

МАКСИМАЛЬНЫЕ ГРУЗЫ ПРИ ПОДЪЕМЕ С ИСПОЛЬЗОВАНИЕМ ЗАДНЕЙ ОСНАСТКИ
