Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 7

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-16

МАШИНА ВЛЕВО

Чтобы  остановить  маневр,  следует  перестать
двигать руку и зажать кулак.

МАШИНА ВПРАВО

Чтобы  остановить  маневр,  следует  перестать
двигать руку и зажать кулак.

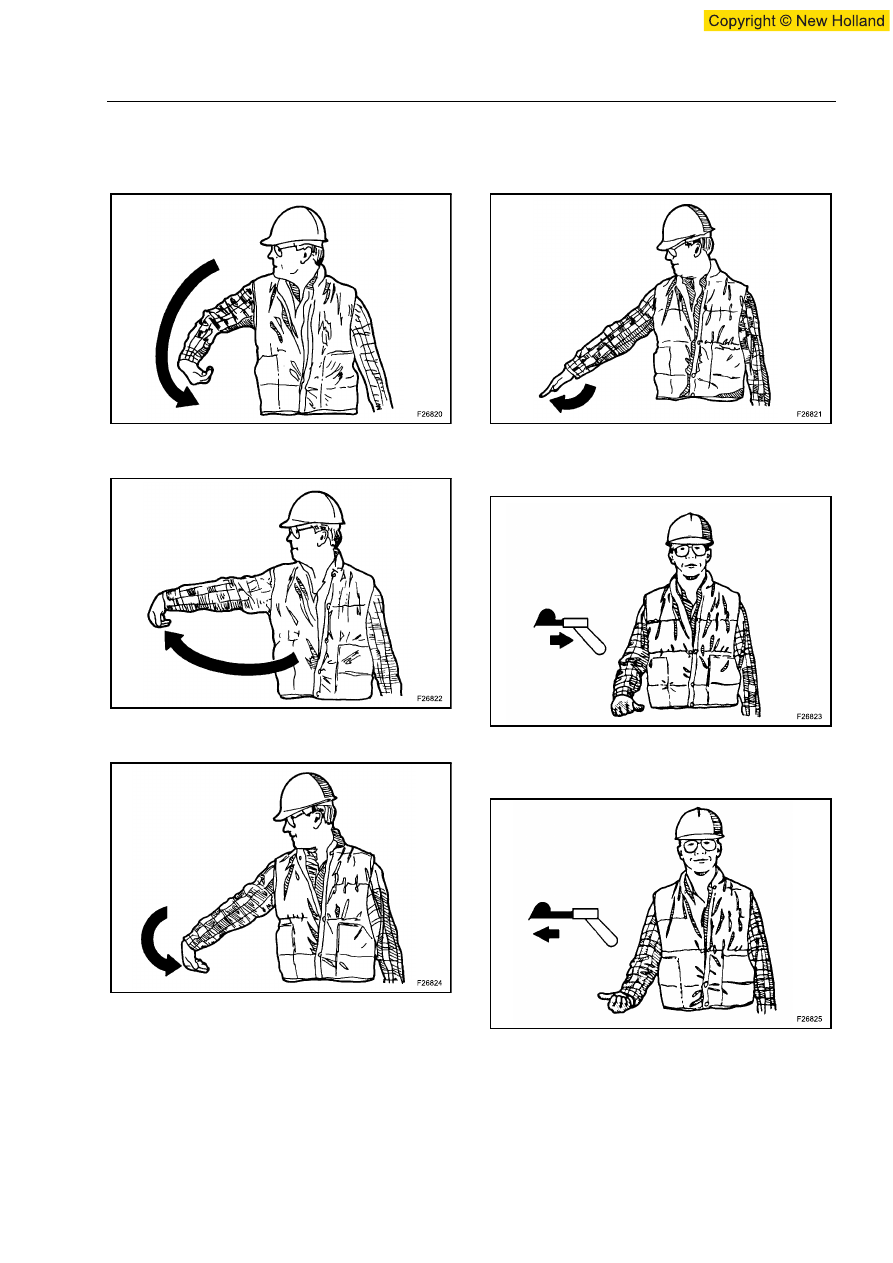

НАПОЛНИТЬ КОВШ

ВЫГРУЗИТЬ ПОВЕРНУТЫЙ ВНУТРЬ КОВШ

ПОДНЯТЬ ЗАДНЮЮ СТРЕЛУ

ОПУСТИТЬ ЗАДНЮЮ СТРЕЛУ

36

37

38

39

40

41

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-17

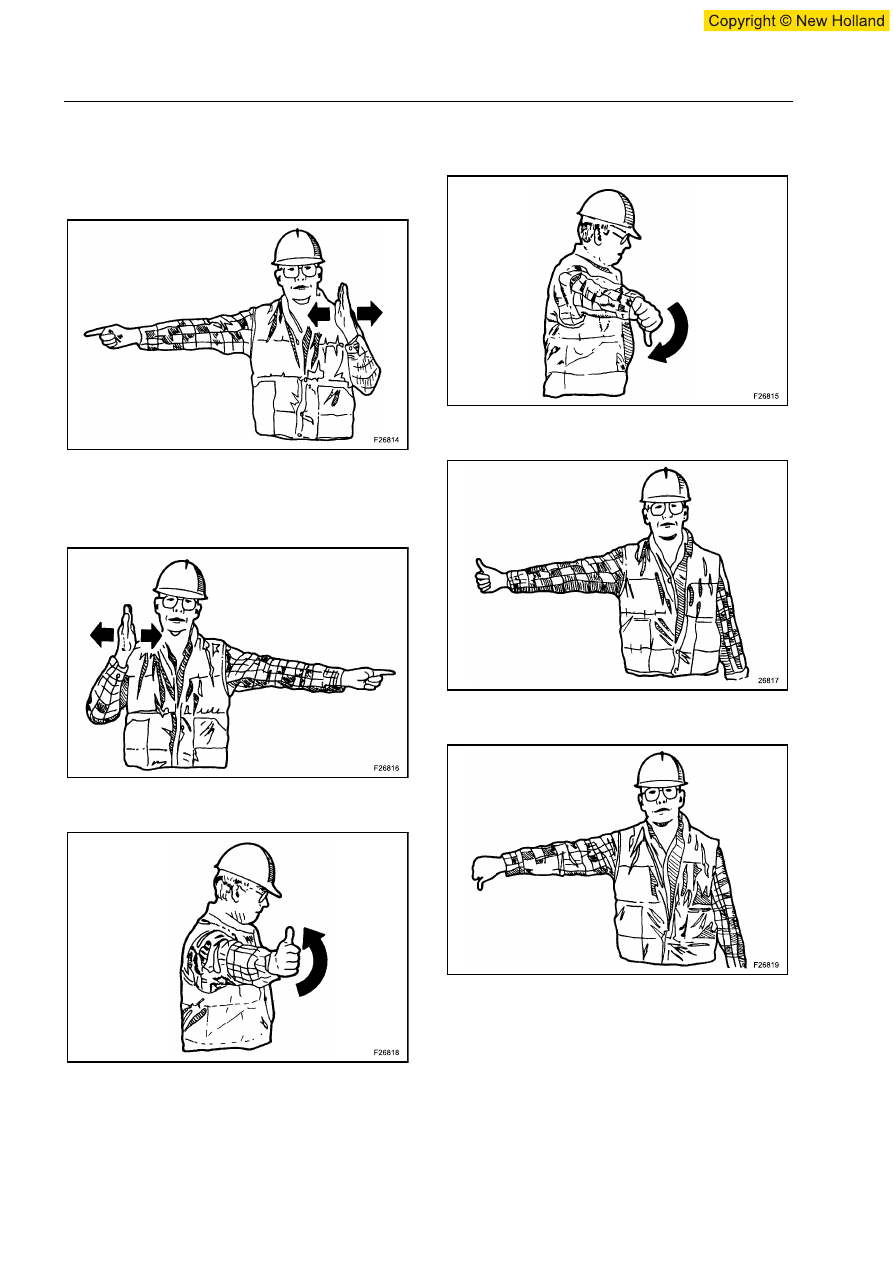

СЛОЖИТЬ

ОБРАТНУЮ

ЭКСКАВАТОРНУЮ

СТРЕЛУ

ВЫТЯНУТЬ ЗАДНЮЮ СТРЕЛУ

НАПОЛНИТЬ ОБРАТНЫЙ КОВШ

ВЫГРУЗИТЬ

СОДЕРЖИМОЕ

ОБРАТНОГО

КОВША

СЛОЖИТЬ  ТЕЛЕСКОПИЧЕСКУЮ  СТРЕЛУ  (Если
таковая предусмотрена)

ВЫТЯНУТЬ ТЕЛЕСКОПИЧЕСКУЮ СТРЕЛУ (Если
таковая предусмотрена)

42

43

44

45

46

47

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-18

ПРИМЕЧАНИЯ

4-1

РАЗДЕЛ 4

УПРАВЛЕНИЯ/ИНСТРУМЕНТЫ/АКСЕССУАРЫ

ДВЕРЦА КАБИНЫ

Чтобы  открыть  снаружи  правую  и  левую  дверцы,
нужно  нажать  до  конца  цилиндр  замка  и
одновременного потянуть ручку.

Чтобы  открыть  изнутри  правую  и  левую  дверцы,
нужно поднять коленчатый рычаг.

ВАЖНО:  Чтобы  сесть  на  место  водителя  или
выйти  с  места  водителя  следует  пользоваться
левой дверцой. Правая дверца служит только для
аварийного входа.

ПРИМЕЧАНИЕ:  Для  блокировки  открывания
дверок, использовать  ключ пуска.

ПОДНОЖКИ И ВХОДНЫЕ РУЧКИ

Чтобы сесть на место водителя или выйти с места
водителя,  пользоваться  подножками    входными
ручками.

ОСТОРОЖНО

Перед началом движения следует убедиться в том,
что дверцы правильно закрыты.

1

!

!

ОСТОРОЖНО

Чтобы сесть на место водителя или выйти с места
водителя,  никогда  не  следует  использовать  в
качестве ручек руль или рычаги управления.

ОСТОРОЖНО

Содержать  в  чистоте  входные  ручки  и  подножки,
удаляя с них техническую смазку, масло, грязь или
лед (зимой).

ОСТОРОЖНО

Никогда  не  следует  спрыгивать  с  машины.  Чтобы
сойти  с  места  водителя,  следует  повернуться  к
машине  и  пользоваться  подножками  и  входными
ручками.

!

!

!

!

!

!
