Экскаватор-погрузчик New Holland LB90.B, LB95.B, LB110.B, LB115.B. Руководство - часть 5

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-8

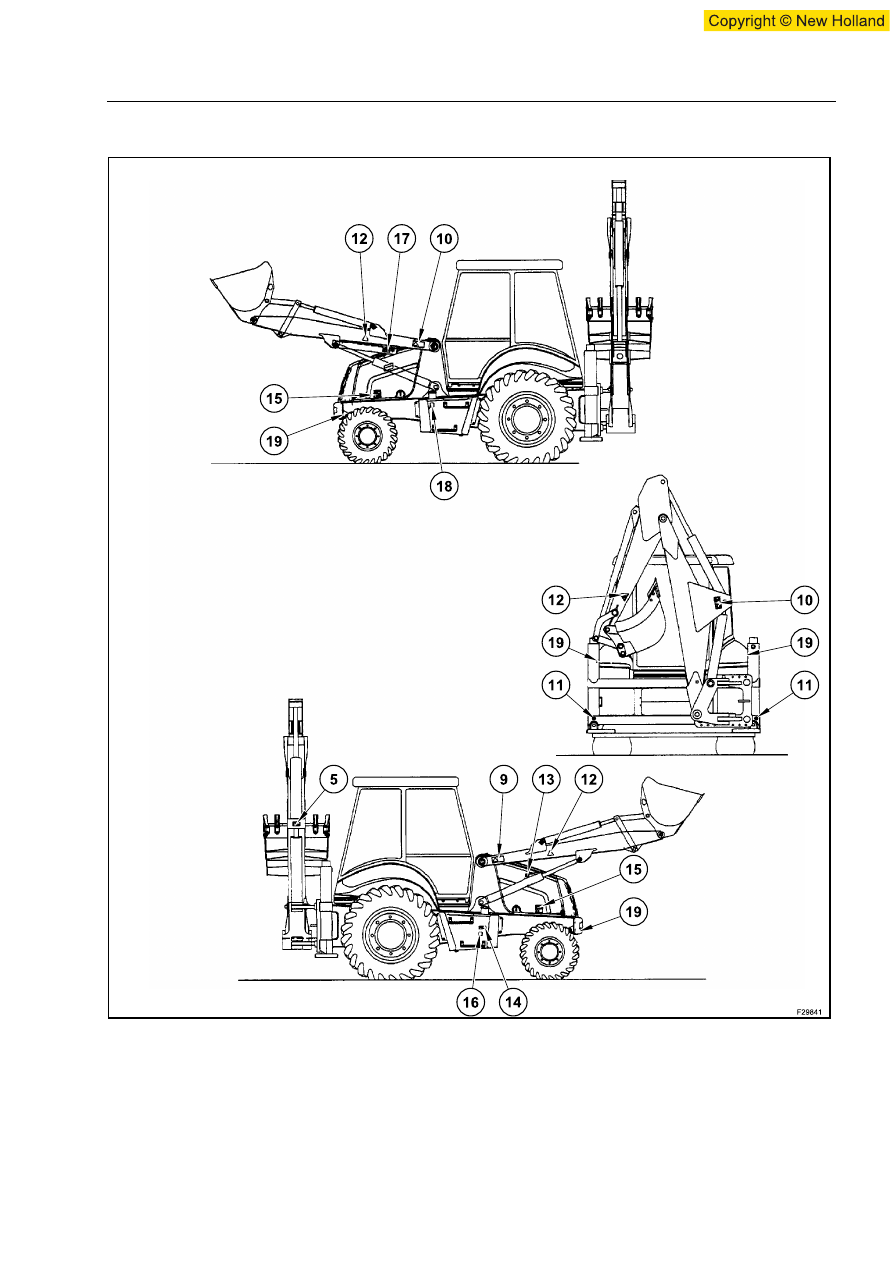

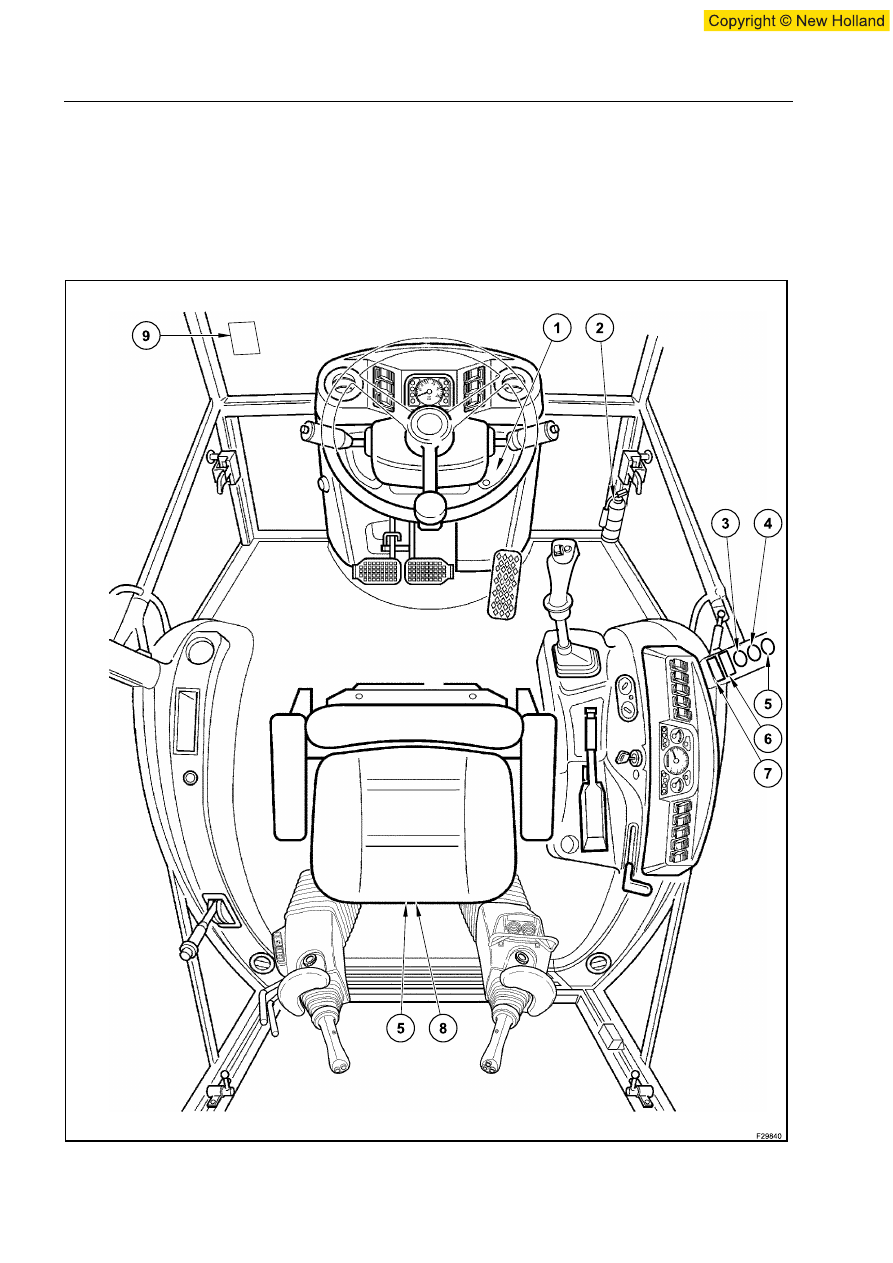

РАСПОЛОЖЕНИЕ НАКЛЕЕК

Чтобы ознакомиться с функцией наклеек, см. главу
“Иллюстрация наклеек”.

В  случае  замены  одной  наклейки  соблюдать  ее
расположение,  как  указано  в  следующих  ниже
иллюстрациях.

3

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-9

4

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-10

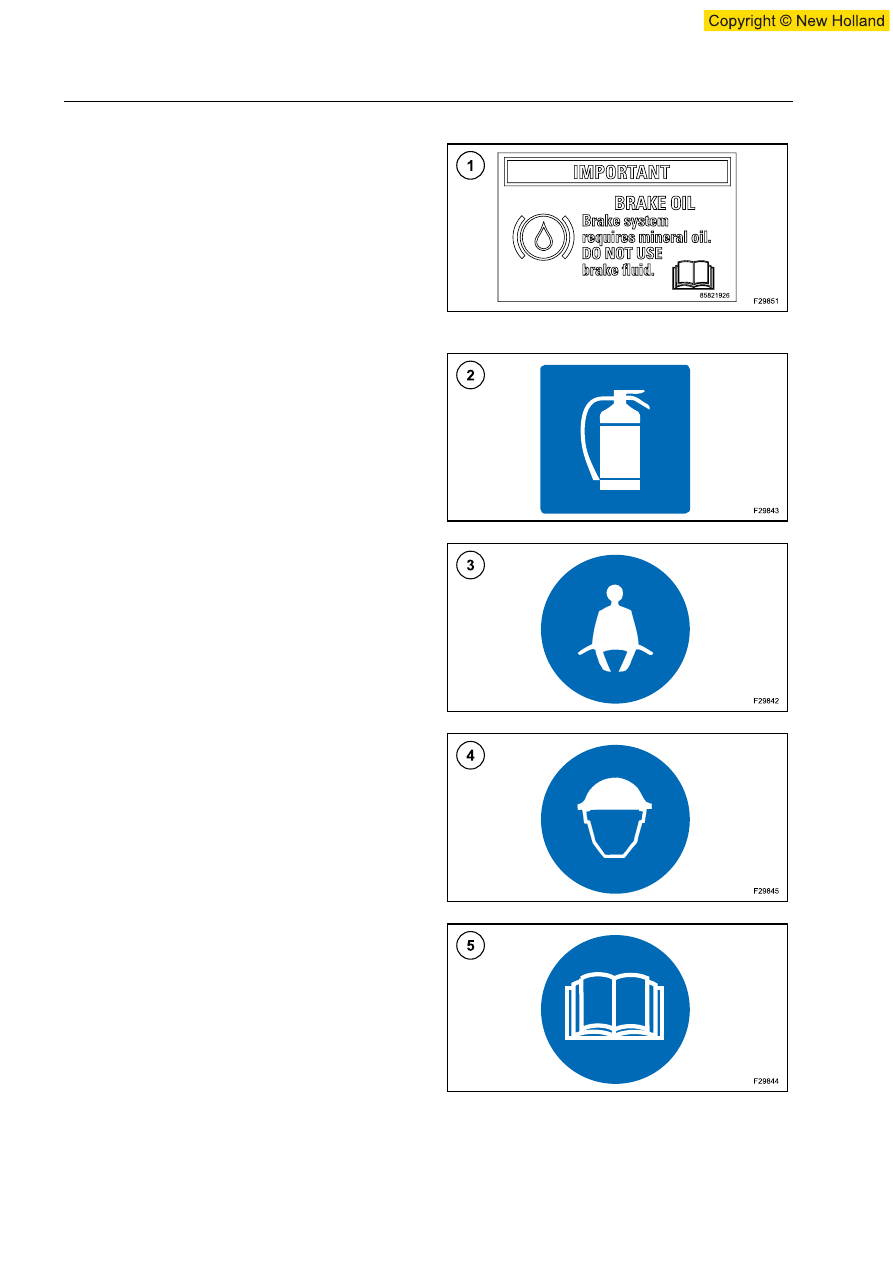

ИЛЛЛЮСТРАЦИЯ НАКЛЕЕК

Тормозное масло

Ссылка: 85821926

Данная

наклейка

предписывает

механику

проконтролировать  уровень  масла  в  тормозной
системе,  обратиться  к  техническому  руководству
для  механиков  для  того,  чтобы  установить
необходимое  количество  масла  и    технические
характеристики,

которым

оно

должно

соответствовать.

Огнетушитель

Ссылка: 85804337

Убедиться,  что  установленный  огнетушитель
отвечает  местным  нормативам  и  находится  в
хорошем состоянии.

Ремень безопасности

Ссылка: 85804335

Эта  наклейка  указывает  на  то,  что  следует  всегда
пристегивать  ремень  безопасности,  чтобы  не  быть
выброшенными

в

случае

переворачивания

машины.

Защитный шлем

Ссылка: 85804334

Всегда  надевайте  защитный  шлем  в  целях
собственной физической защиты.

Руководство для оператора

Ссылка: 85804333

Эта  наклейка  указывает  место,  где  находится
руководство  для  оператора.  Следует  внимательно
прочитать  это  руководство,  чтобы  обеспечить
правильную эксплуатацию машины.

5

6

7

8

9

РАЗДЕЛ 3 - БЕЗОПАСНОСТЬ/НАКЛЕЙКИ/РУЧНАЯ СИГНАЛИЗАЦИЯ

3-11

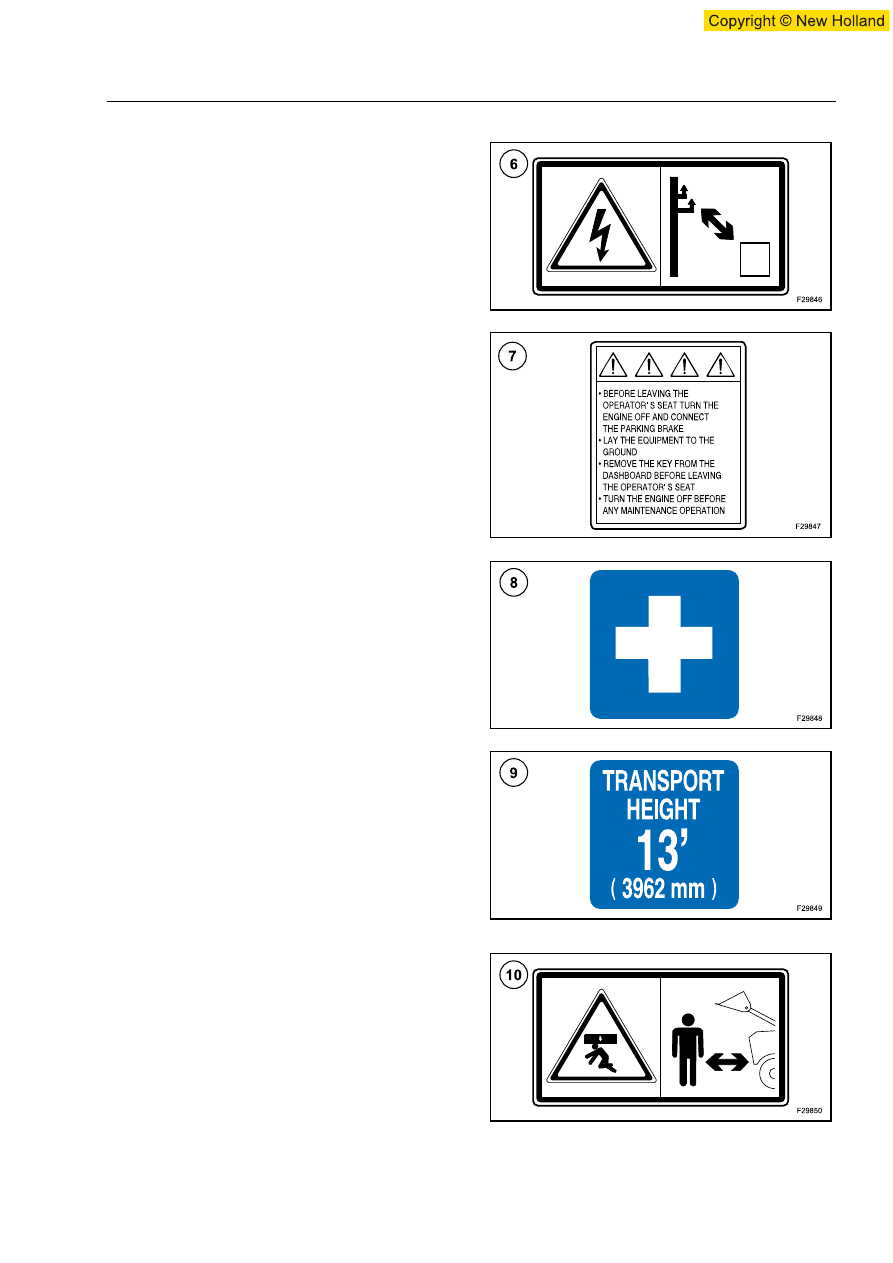

Опасность

в

связи

с

близостью

к

высокольтным линиям электропередач.

Ссылка: 85804327

Запрещено

произведение

работ

вблизи

высоковольтных

линий

электропередач,

находящихся

под

напряжением,

без

предварительного

уточнения

минимальной

допустимой дистанции.

Осторожно

Ссылка: 85804400

Оставляя  машину  без  присмотра,  следует
убедиться,  что  это  происходит  в  условиях  полной
безопасности.

Аптечка

Ссылка: 85804339

Проверять,

чтобы

аптечка

была

всегда

укомплектована,  а  также  контролировать  срок
годности лекарств и изделий.

Высота задней стрелы
(Касается некоторых стран)

Ссылка: 85805829

Во  время  вождения  машины  или  при  ее
транспортировке  на  прицепе  следует  учитывать
высоту    задней  стрелы.  Максимальная  высота  от
земли равна 3,9 m.
при  перевозке  необходимо  постоянно  уточнять
растояние  от  земли  до  самой  высокой  точки
машины.

Запрещение входа на рабочий участок

Ссылка: 85804331

Эта  наклейка  указывает  на  то,  что  оператор  не
должен  никому  разрешать  находиться  на  участке
работы  машины,  когда  двигатель  находится  в
действии.

10

11

12

13

14
