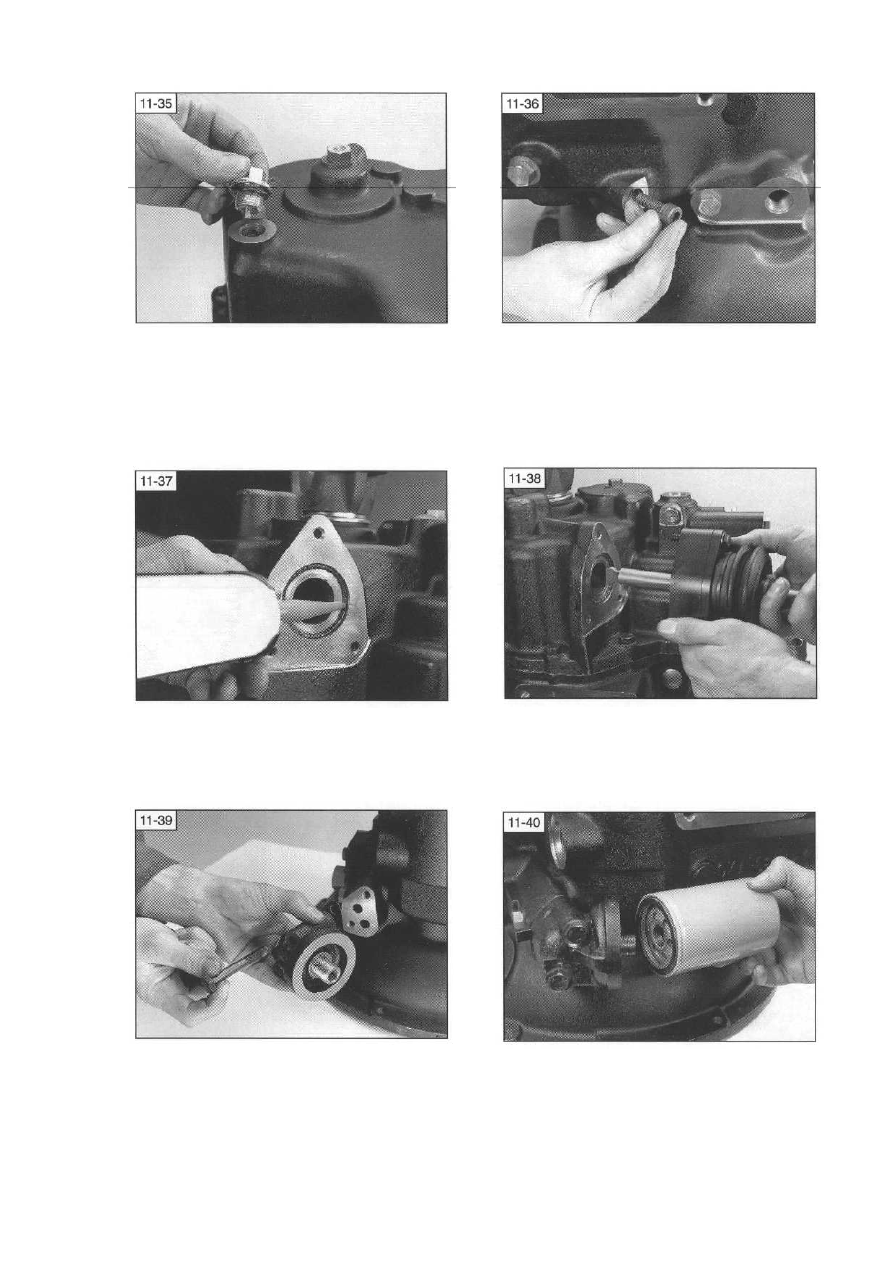

Установите  на  место  пробку  сливного  отвер-
стия  и  узел  кольцевого  уплотнения.  Затяните
её  с  приложением  крутящего  момента  от 25
до 40 фунтов-фут.



Заверните на место стопорный винт четвёрто-
го  зубчатого  колеса  (когда  эта  функция  не
требуется,  завёртывается  холостой  винт,
имеющий меньшую длину). В некоторых слу-
чаях  применения  может  устанавливаться  до-
полнительная герметизирующая пробка.











Нанесите  каплю  герметизирующего  состава
для  швов  холодного  отверждения  (номер  по
каталогу 562228) на  корпус  механизма,  как
показано на рисунке.



Установите  на  место  узел  рычага  переключе-
ния  передач  и  затяните  три  болта,  прилагая
крутящий момент от 12 до 18 фунтов-фут.











Установите  на  место  корпус  фильтра  и  про-
кладку.  Затяните  два  болта  с  приложением
крутящего момента от 33 до 47 фунтов-фут.



Смажьте  уплотнения  лёгкой  консистентной
смазкой и наверните новый масляный фильтр.



48







ВЕРСИЯ  С  ПРИВОДОМ  НА 4 КОЛЕСА:

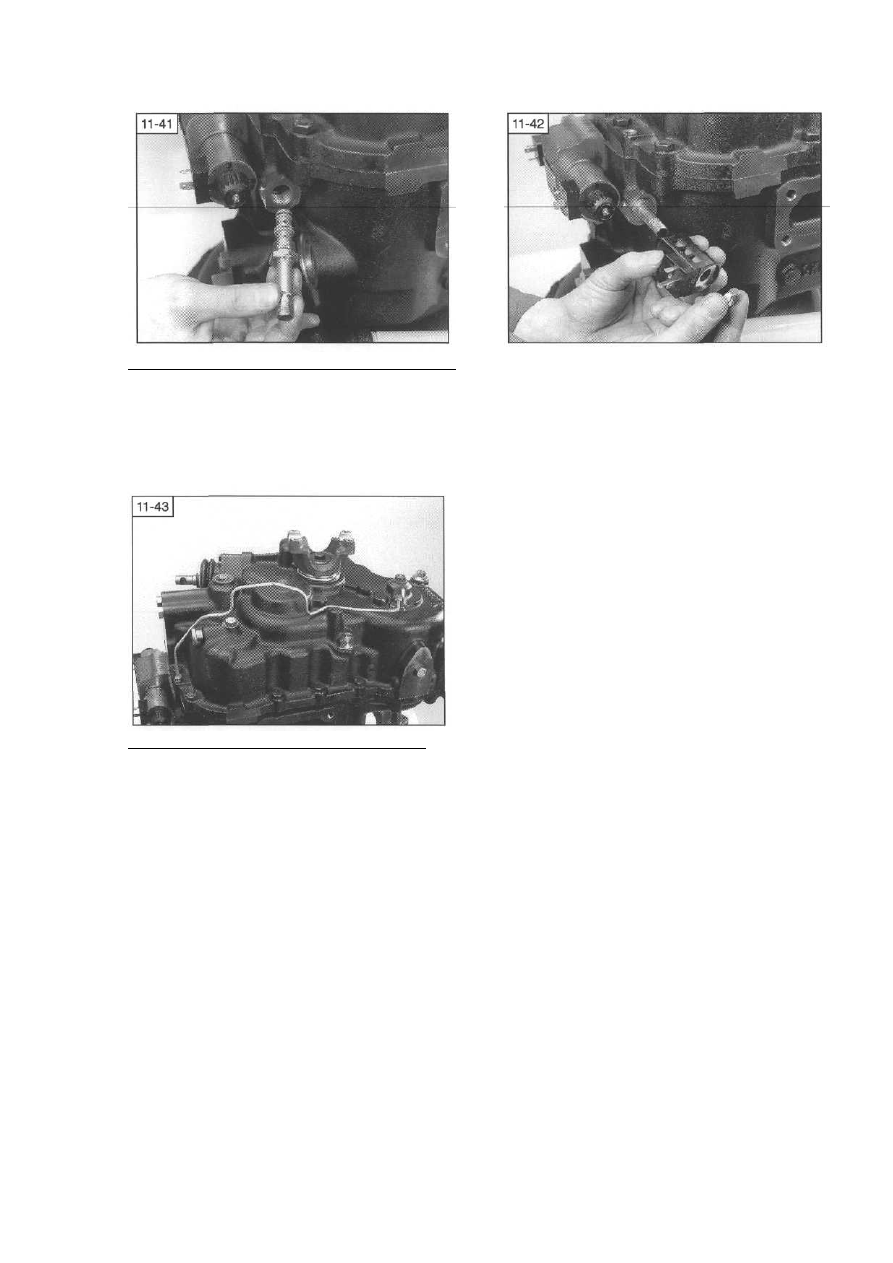

Смажьте  уплотнения  лёгкой  консистентной
смазкой и установите на место золотник элек-
тромагнитного  клапана  привода  на 4 колеса.
Затяните  с  приложением  крутящего  момента
от 15 до 20 фунтов-фут.



ВЕРСИЯ С ПРИВОДОМ НА 4 КОЛЕСА: Ус-
тановите на место катушку электромагнитно-
го  клапана  привода  на 4 колеса  и  заверните
на место гайку.











ВЕРСИЯ С ПРИВОДОМ НА 4 КОЛЕСА: Ус-
тановите на место трубу питания муфты при-
вода  на 4 колеса,  если  она  была  ранее  снята,
нанесите  герметизирующий  состав  (номер  по
каталогу 62175) на  резьбу  и  затяните  гайки  с
приложением  крутящего  момента  от 5 до 7,5
фунтов-фут.







49



ПРОЦЕДУРА ИСПЫТАНИЙ




50


ПРОЦЕДУРА ИСПЫТАНИЙ «КОМПАКТ ПЛЮС»

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Когда  наблюдается  неправильное  функционирование  трансмиссионного  вала,  перед  разборкой
каких-либо частей или перед выполнением работ на трансмиссионном валу вам следует провести
сначала  тщательный  осмотр,  чтобы  определить  причину  неисправности.  Таблица,  приведённая
ниже, предназначена для оказания вам помощи в выполнении этой задачи.

При проверке давлений обращайтесь, пожалуйста, к разделу «ПРОВЕРКА ДАВЛЕНИЙ».

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ – ГИДРАВЛИЧЕСКАЯ СИСТЕМА


НЕИСПРАВНОСТЬ

ВОЗМОЖНЫЕ ПРИЧИНЫ

Трансмиссия  не  осуществляет  при-
вод ни в одном направлении.

Отсутствие давления или низкое давление в насосе.
Отсутствие  масла  или  низкий  уровень  масла  в  трансмис-
сии.
Механическая неисправность в трансмиссии.
Изношенные или сломанные уплотнительные кольца вход-
ного вала.
Неисправность клапана регулирования давления.
Неисправность клапана контроля направления.
Засорение масляных патрубков, ограничивающее поток.

Трансмиссия  осуществляет  привод
только в одном направлении.

Низкое давление масла, передаваемое пакету муфт.
Слишком сильный износ пакета муфт.
Неисправность клапана направления или его катушки.
Механическая неисправность в трансмиссии.
Засорение масляных патрубков, ограничивающее поток.
Изношенные или сломанные уплотнительные кольца вход-
ного вала.

Задержка начала движения.

Низкое давление в гидротрансформаторе.
Низкий уровень масла
Низкое давление в муфтах.
Неправильная модуляция в клапане контроля направления.
Засорение клапана направления.
Засорение масляных патрубков, ограничивающее поток.

Отсутствие  привода  от  механизма
привода на 4 колеса.

Электромагнитный клапан привода на 4 колеса или его ка-
тушка неработоспособны.
Механическая неисправность в трансмиссии.
Низкое давление в пакете муфт привода на 4 колеса.
Износ пакета муфт привода на 4 колеса.

Перегрев трансмиссии.

Уровень масла слишком высок или слишком низок.
Ограничение потока охладителя.
Низкое давление масла.
Пробуксовка  пакетов  муфт  вследствие  низкого  давления
или износа.
Механическая неисправность в трансмиссии.
Излишняя пробуксовка гидротрансформатора.
