ГЛАВНАЯ ЦЕПЬ



MT 732/932 S.B





Т

О

ЛЬКО

 ДЛЯ



ОПЦИ

Я



28

КОМПОНЕНТЫ:


1 - Реле платы и предохранители
10 - Левая передняя фара в сборе
11 - Левая передняя фара в сборе
12 - Правая передняя фара в сборе
13 - Правая передняя фара в сборе
14 - Звуковой сигнал
16 - Переключатель проблескового маячка
17 - Переключатель передних рабочих огней
18 - Переключатель задних рабочих огней
19 - Переключатель противотуманных фар
20 - Переключатель датчика регулировки установки колес
21 - Переключатель выключения трансмиссии
22 - Переключатель дворников заднего стекла
23 - Переключатель дворников лобового стекла
24 - Ключ зажигания
25 - Двигатель дворников лобового стекла
26 - Переключатель уровня топлива
27 - Переключатель температуры воды
28 - Часомер
29 - Резервуар тормозной жидкости
30 - Переключатель стоп-сигнала
31 - Переключатель
32 - Резервуар обмывателя лобового стекла
33 - Предохранительная панель
36 - Тензодатчик
37 - Правая задняя фара в сборе
40 - Переключатель ручного тормоза
41 - Левая задняя фара в сборе
42 - Переключатель предупреждения запотевания
43 - Предупредительный свет
44 - Центральный жгут электропроводки
45 - Гайка H ,M 8 ZN
46 - Шайба M 8 ZN
47 - Переключатель засорения масляного фильтра гидравлического возврата
48 - Датчик
49 - Датчик температуры масла
50 - Жгут электропроводки (Коробка передач)
51 - Переключатель передач
52 - Черный ящик
53 - Предупредительная лампочка передачи
54 - Переключатель
55 - Реле
56 - Реле реверса
57 - Реле
58 - Винт CBHc , M 5 - 8 - 10.9 - ZN5/ЧЕРНЫЙ
















29

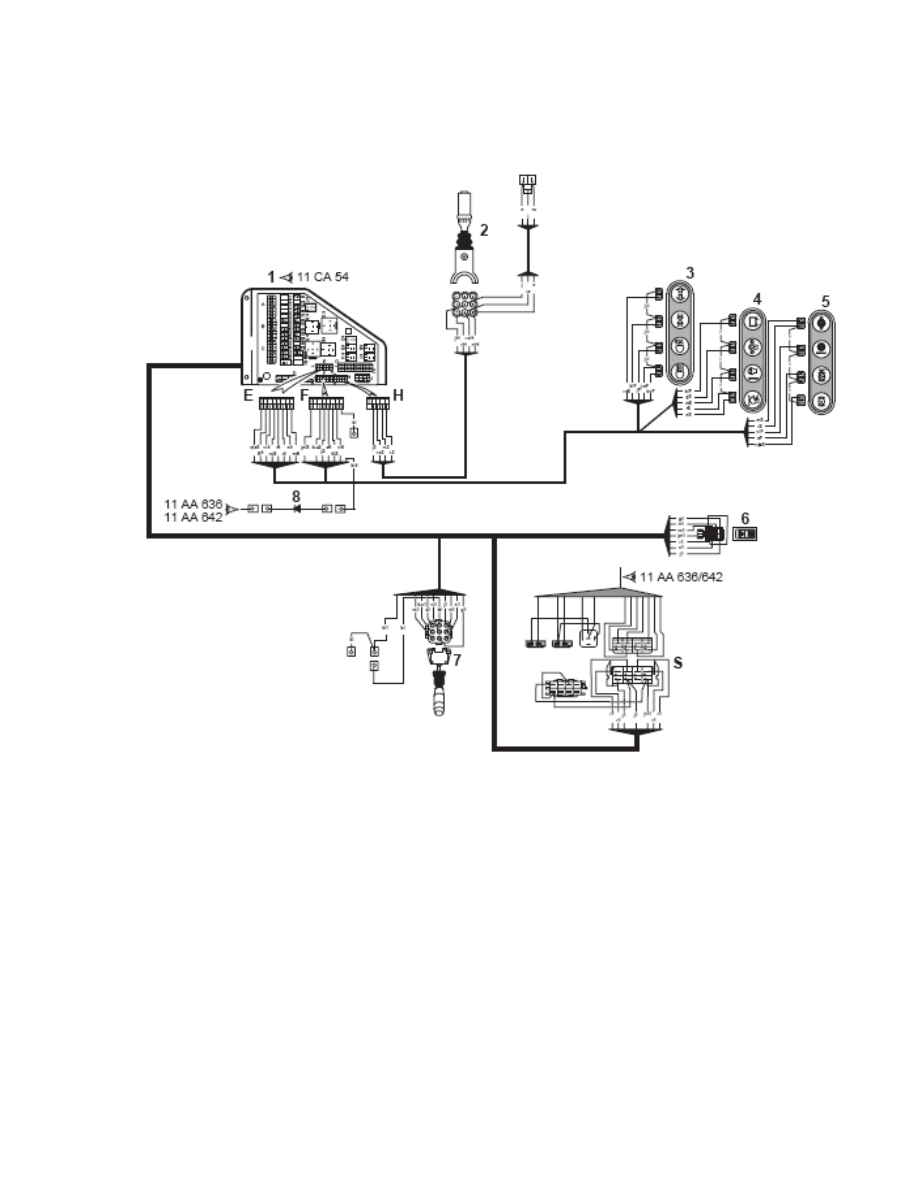

ЦЕПЬ РЕЛЕ ПЛАТЫ

MT 732/932 S.B
























30

КОМПОНЕНТЫ:


1 - Реле платы и предохранители
2 - Панель предупредительных лампочек
3 - Панель предупредительных лампочек
4 - Панель предупредительных лампочек
5 - Переключатель предупредительных лампочек
6 - Переключатель освещения
7 - Диод
















































31
