Разборка коробки передач телескопических погрузчиков Manitou. Руководство - часть 126

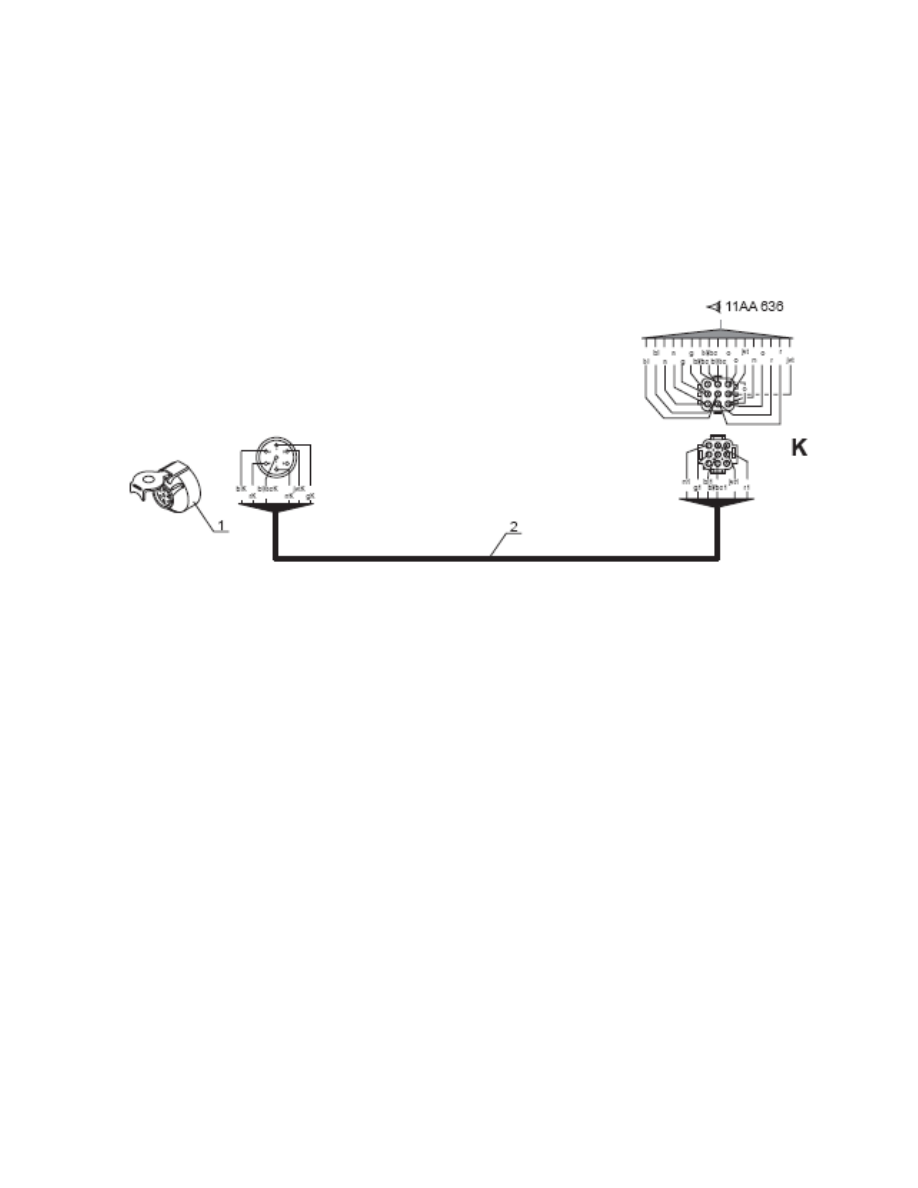

ЦЕПЬ СОЕДИНИТЕЛЯ



MLT 630/731 T. S.B

MLT 634/731 T. LSU S.B
MLT 630/634 120 LSU S.B








































20

КОМПОНЕНТЫ:


1 - Соединитель
2 - Жгут электропроводки























































21

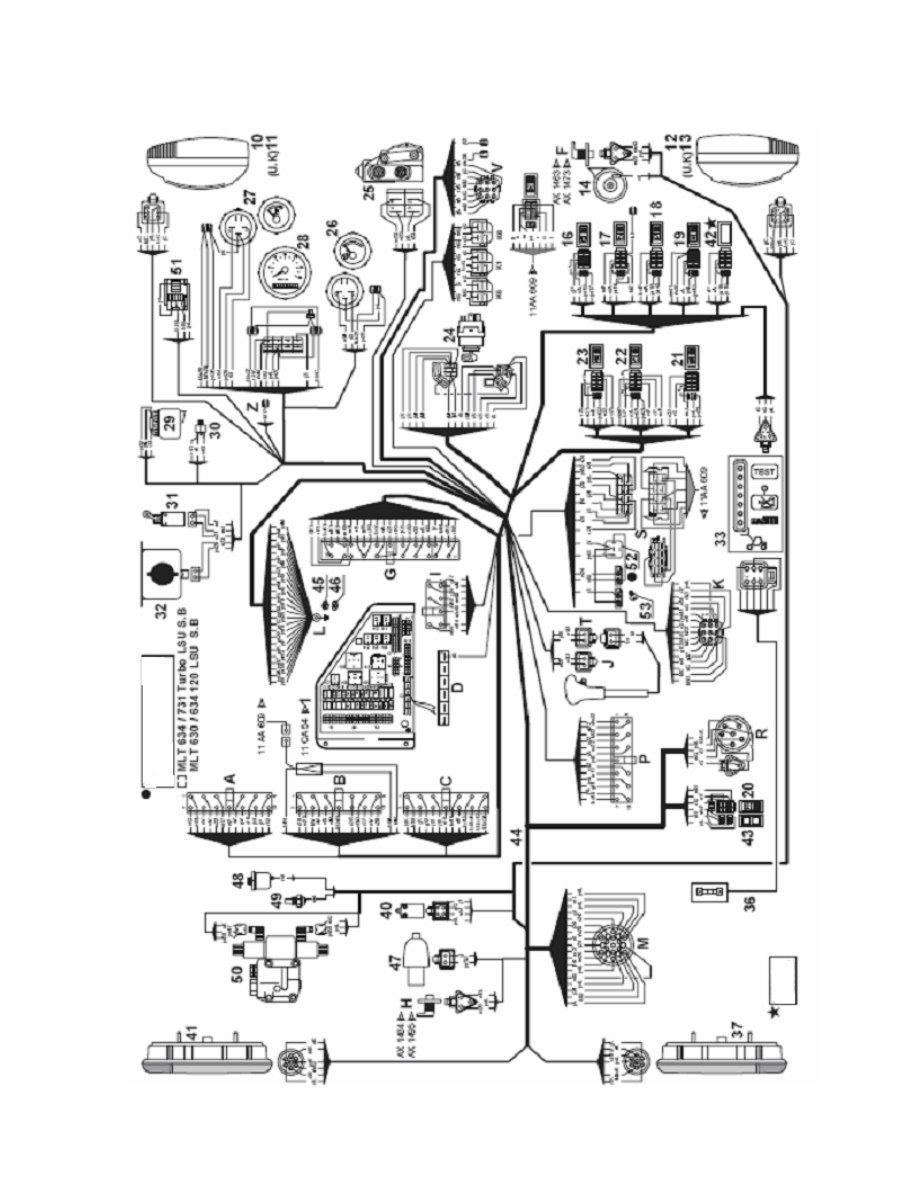

ГЛАВНАЯ ЦЕПЬ



MT 732/932 S.B





Т

О

ЛЬКО

 ДЛЯ



ОПЦИ

Я



22

КОМПОНЕНТЫ:


1 - Реле платы и предохранители
10 - Левая передняя фара в сборе
11 - Левая передняя фара в сборе
12 - Правая передняя фара в сборе
13 - Правая передняя фара в сборе
14 - Звуковой сигнал
16 - Переключатель проблескового маячка
17 - Переключатель передних рабочих огней
18 - Переключатель задних рабочих огней
19 - Переключатель противотуманных фар
20 - Переключатель датчика регулировки установки колес
21 - Переключатель выключения трансмиссии
22 - Переключатель дворников заднего стекла
23 - Переключатель дворников лобового стекла
24 - Ключ зажигания
25 - Двигатель дворников лобового стекла
26 - Переключатель уровня топлива
27 - Переключатель температуры воды
28 - Часомер
29 - Резервуар тормозной жидкости
30 - Переключатель стоп-сигнала
31 - Переключатель выключения трансмиссии
32 - Резервуар обмывателя лобового стекла
33 - Предохранительная панель
36 - Тензодатчик
37 - Правая задняя фара в сборе
40 - Переключатель ручного тормоза
41 - Левая задняя фара в сборе
42 - Переключатель предупреждения запотевания
43 - Предупредительный свет
44 - Центральный жгут электропроводки
45 - Гайка H, M 8 ZN
46 - Шайба M 8 ZN
47 - Переключатель засорения масляного фильтра гидравлического возврата
48 - Переключатель давления масла трансмиссии
49 - Датчик температуры масла
50 - Регулирующий электроклапан
51 - Жгут электропроводки
52 - Зуммер
53 - Винт CBHc, M 5 - 8 - 10.9 - ZN5/ЧЕРНЫЙ
