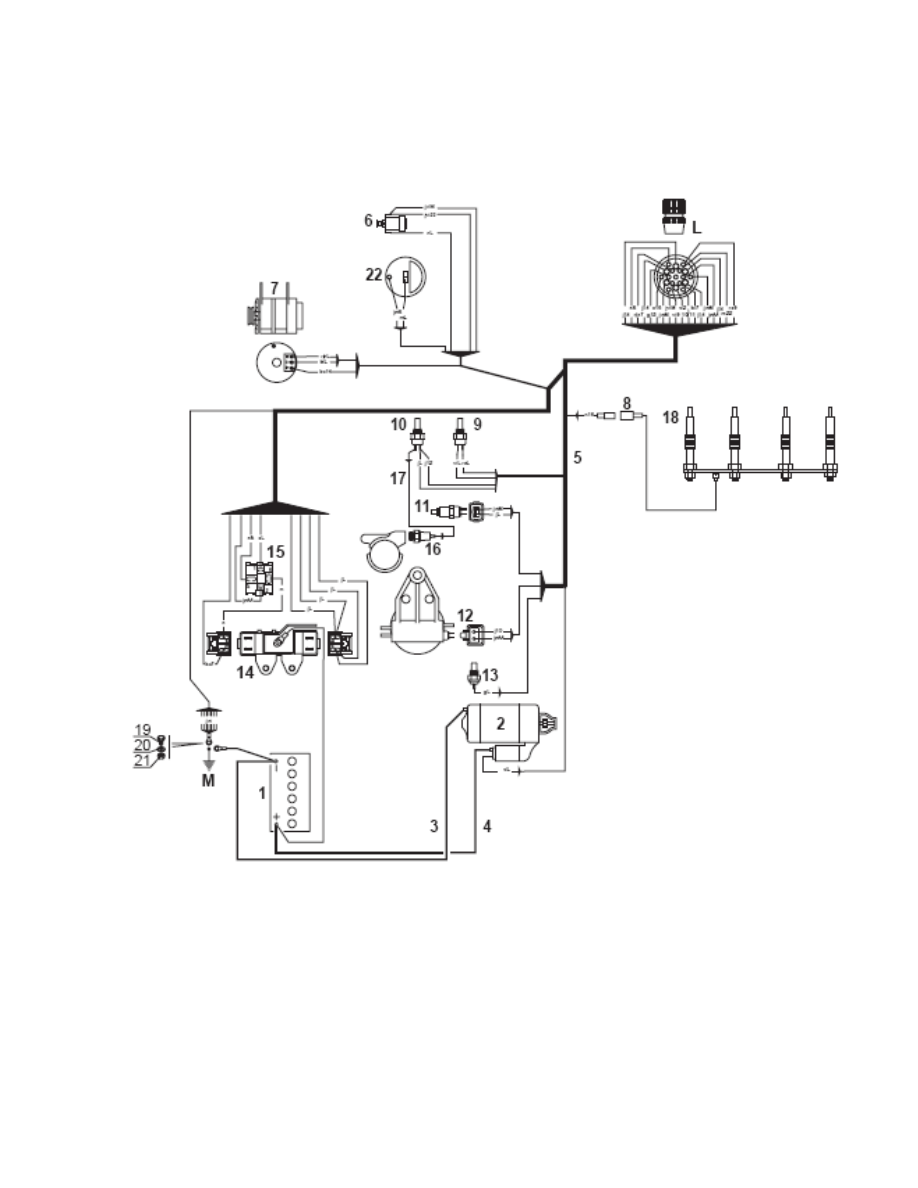

ЦЕПЬ ДВИГАТЕЛЯ

MLT 630/634 120 LSU S.B


12

КОМПОНЕНТЫ:


1 - Аккумулятор
2 - Стартер
3 - Кабель заземления
4 - Кабель
5 - Жгут электропроводки двигателя
6 - Переключатель засорения воздушного фильтра
7 - Генератор переменного тока
8 - Жгут электропроводки
9 - Датчик температуры воды
10 - Датчик температуры воды
11 - Стопорный электроклапан двигателя
12 - Топливный фильтр в сборе
13 - Переключатель давления масла в двигателе
14 - Блок плавких предохранителей
15 - Реле
16 - Датчик температуры воды ”KSB”
17 - Жгут электропроводки
18 - Свеча зажигания
19 - Винт H, M10 - 25 - 8.8 - ZN8/C
20 - Шайба JZC10 10, 2x26 x1,4CAD.BICH
21 - Гайка H ,M10
22 - Топливный датчик

13

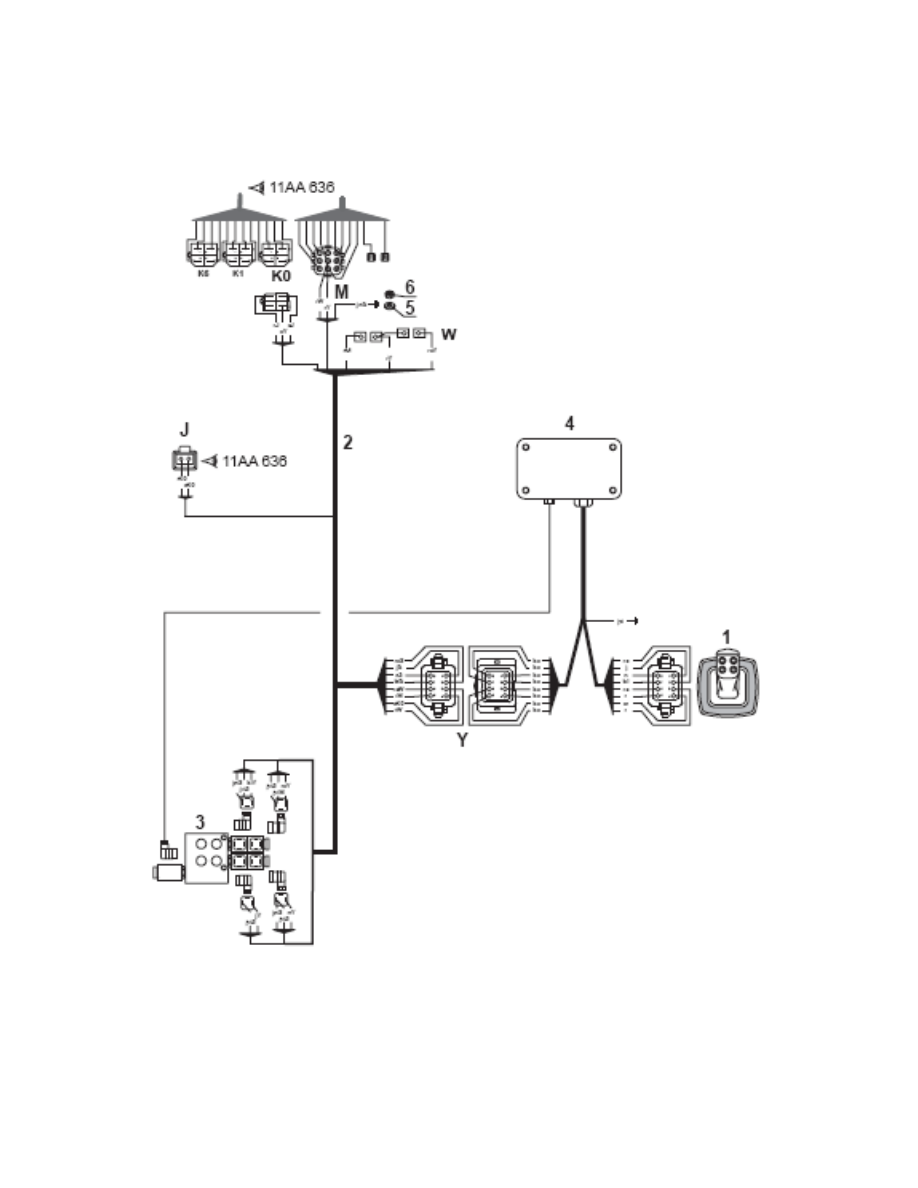

ЦЕПЬ БЛОКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

MLT 630/731 T. S.B

14

КОМПОНЕНТЫ:


1 - Блок дистанционного управления
2 - Жгут электропроводки
3 - Клапан
4 - Кожух управления
5 - Шайба M 8 ZN
6 - Гайка H ,M 8 ZN

15
