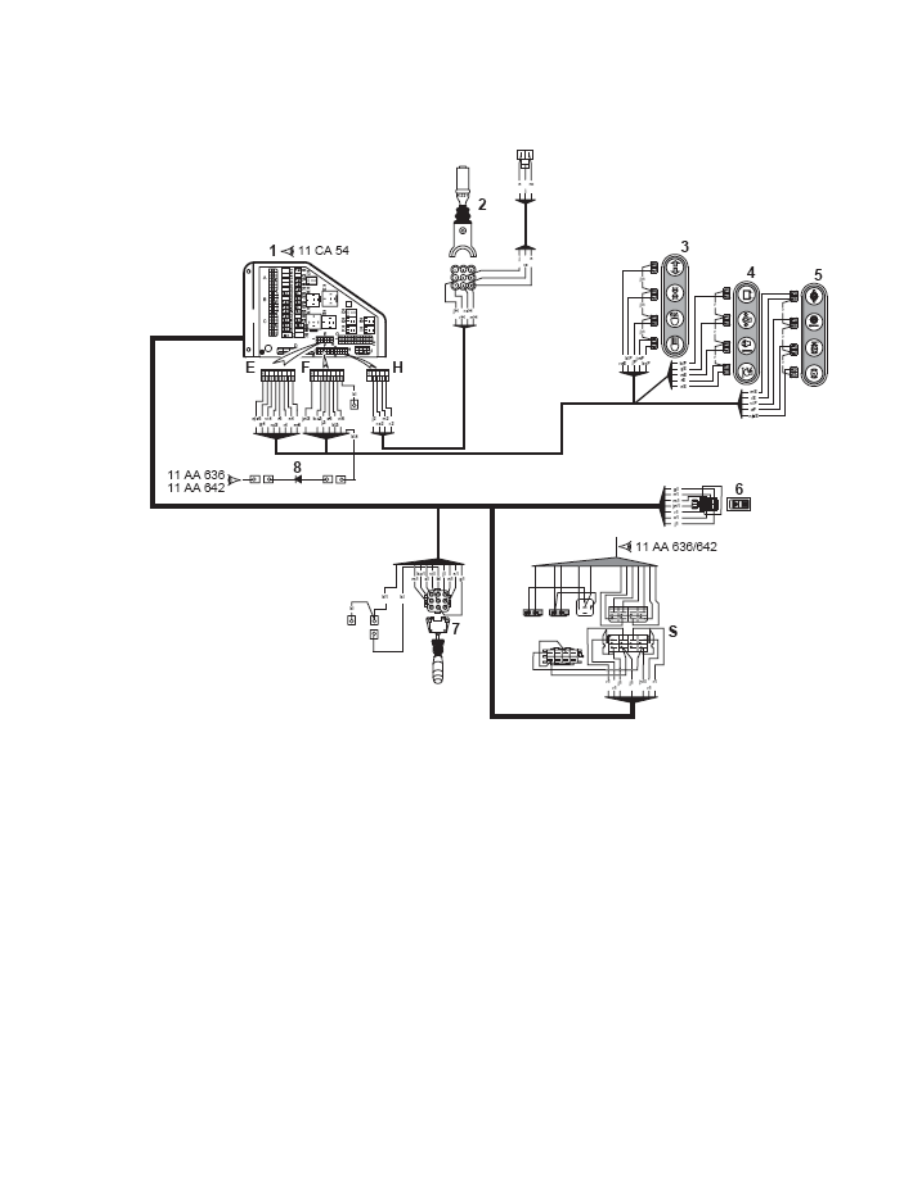

ЦЕПЬ РЕЛЕ ПЛАТЫ



MT 732/932 S.B


























24

КОМПОНЕНТЫ:


1 - Реле платы и предохранители
2 - Передачи реверса
3 - Панель предупредительных лампочек
4 - Панель предупредительных лампочек
5 - Панель предупредительных лампочек
6 - Переключатель предупредительных лампочек
7 - Переключатель освещения
8 – Диод


















































25

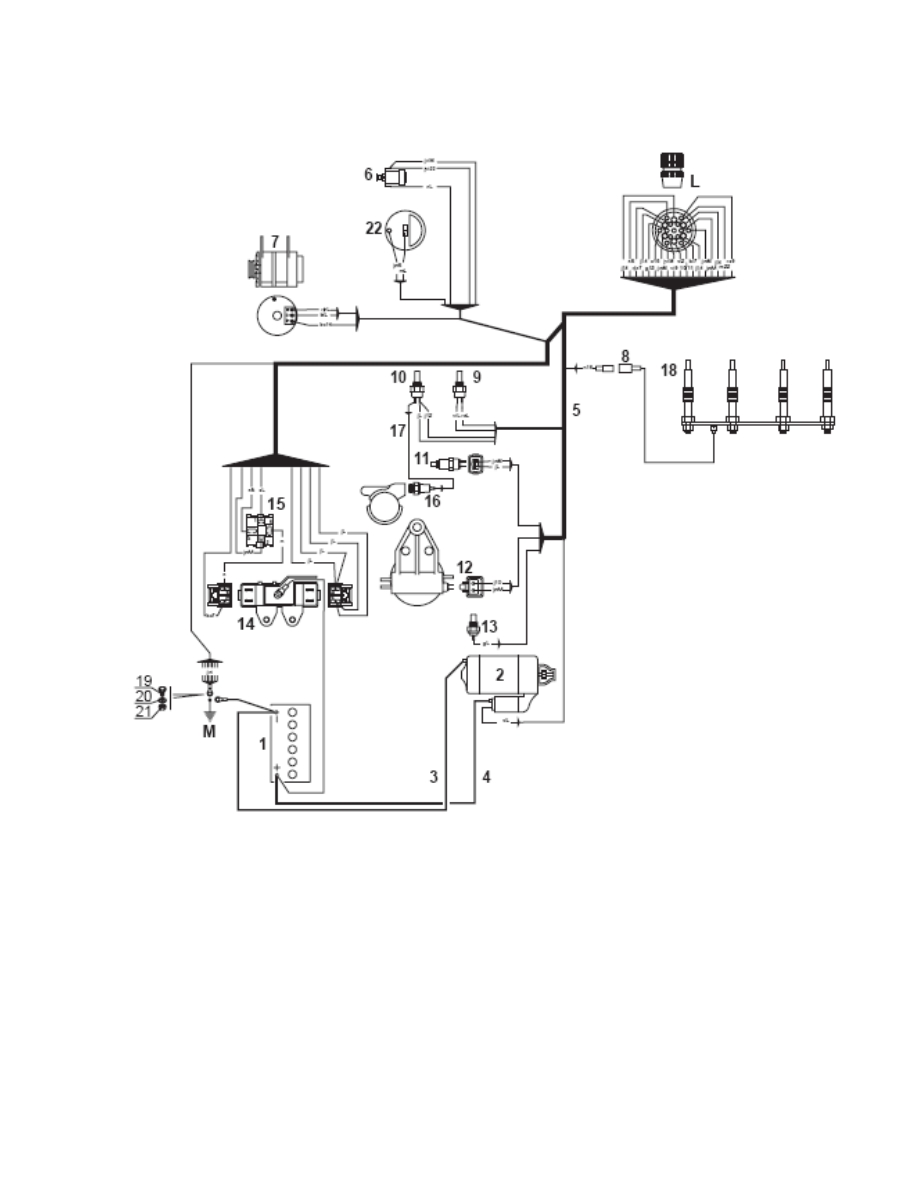

ЦЕПЬ ДВИГАТЕЛЯ





MT 732/932 S.B





















26

КОМПОНЕНТЫ:


1 - Аккумулятор
2 - Стартер
3 - Кабель заземления
4 - Кабель
5 - Жгут электропроводки двигателя
6 - Переключатель засорения воздушного фильтра
7 - Генератор переменного тока
8 - Жгут электропроводки
9 - Датчик температуры воды
10 - Датчик температуры воды
11 - Стопорный электроклапан двигателя
12 - Топливный фильтр в сборе
13 - Переключатель давления масла в двигателе
14 - Блок плавких предохранителей
15 - Реле
16 - Датчик температуры воды ”KSB”
17 - Жгут электропроводки
18 - Свеча зажигания
19 - Винт H,M10 - 25-8.8 - ZN8/C
20 - Шайба JZC10 10 ,2 x26 x1,4CAD.BICH
21 - Гайка H ,M10
22 - Блок дистанционного управления
23 - Топливный датчик




































27
