СОДЕРЖАНИЕ


1 – ЭКСПЛУАТАЦИЯ........................................................................................................4

2 – Состав опции комплекта «CRC» «подвеска руки» ............................................6

3 – РЕГУЛИРОВКА ...........................................................................................................8

4 – ГИДРАВЛИКА

Гидравлическая схема.........................................................................................10
Принципиальная схема

LSU ..................................................................................................................11
НЕ LSU............................................................................................................13

Клапан балансировки CRC.................................................................................14


5 – ЭЛЕКТРООБОРУДОВАНИЕ

Электрическая цепь

LSU ..................................................................................................................16
НЕ LSU (Без опции подавления ухудшающих движений).................17
НЕ LSU (С опцией подавления ухудшающих движений) ..................18

Принципиальная схема .......................................................................................19


6 – АЛГОРИТМ ДЕЙСТВИЯ ...........................................................................................20

7 – ВИД КОМПОНЕНТОВ................................................................................................22





























3


1 _ ЭКСПЛУАТАЦИЯ



Стрела  снабжена  подвеской,  чтобы  уменьшить  раскачивание  автопо-
грузчика  на  неровной  поверхности  (например,  при  погрузке  соломы  в
поле).

ФУНКЦИОНИРОВАНИЕ
-  Опустите  вилку  или  навесное  устройство  на  землю  и  отпустите  пе-

редние колеса всего на несколько сантиметров.

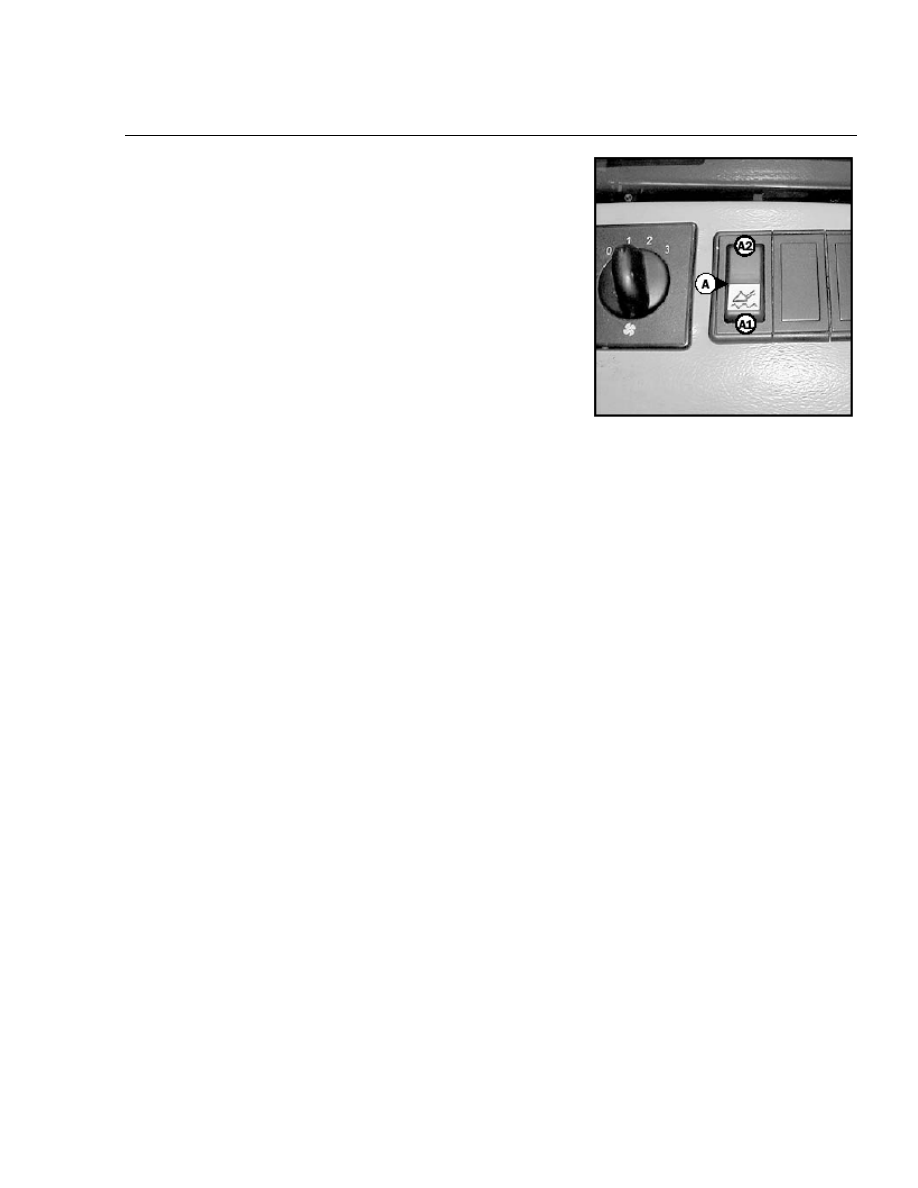

-  Переведите  переключатель A в  положение A1, визуальный  индика-

тор начинает показывать, что подвеска стрелы активирована.

-  Переведите  переключатель A в  положение A2, визуальный  индика-

тор начинает показывать, что подвеска стрелы дезактивирована.


Подвеска  стрелы  активируется  на  высоте  подъема 3 м 00 от  оси
сочленения  суппорта  относительно  земли  при  убранной  стреле.
Если  вы  выходите  за  предел  этой  высоты  или  выполняете  другое
гидравлическое  движение  (сгибание,  выдвижение,  работа  навесного
устройства),  подвеска  стрелы  сразу  же  дезактивируется,  и  визу-
альный индикатор переключателя A гаснет.


-  При  выключении  двигателя  внутреннего  сгорания  подвеска  стрелы

автоматически дезактивируется.









































4

2 _ КОМПЛЕКТ “CRC”



СОСТАВ ОПЦИИ «ПОДВЕСКА РУКИ»



Необходимые детали

КОМПЛЕКТ

: 243 684 MLT ... LSU



КОМПЛЕКТ

: 243 683 MLT

 не

 LSU



С

 опцией

 «

под

авление

 ухуд

-

шаю

щ

их

 движений

»

КОМПЛЕКТ

: 243 683 MLT

 не

 LSU



С

 опцией

 «

под

авление

 ухуд

-

шаю

щ

их

 движений

»



ПРИМЕЧАНИЕ: Выберите комплект, соответствующий вашей машине, с оп-
цией «подавление ухудшающих движений» или без нее.


количество



Позиция



1

Мини-предохранитель 10A ............................................



Арт. 225186



1



1



1



Позиция



2

Диод жгута электропроводки.........................................



Арт. 229040



2



2



2



Позиция



3

Микрореле 20A .................................................................



Арт. 225183



2



3



2



Позиция



4

Переключатель подвески руки......................................



Арт. 239569



1



1



1



Позиция



5

Оцинкованный болт CBHC.M5-10 ................................



Арт. 79533



1



1



1



Позиция



6

Кронштейн..........................................................................



Арт. 206182



5



5



5



Позиция



7

Жгут электропроводки ....................................................



Арт. 248380



1



1



1



Позиция



8

Соединитель AD + FE 6SOR/МА1/4BSP JE ...............



Арт. 214640



3



0



0



Позиция



9

Соединитель TE ADA.МА 6S/FE 6SOR/МА 6S ..........



Арт. 214646



3



0



0



Позиция



10  Кронштейн..........................................................................



Арт. 168850



3



2



2



Позиция



11  Соединитель UN+МА 6S/FE10X100.............................



Арт. 229003



3



0



0



Позиция



12  Реле давления..................................................................



Арт. 223917



3



0



3



Позиция



13  Электропроводка шунта .................................................



Арт. 247780



2



0



3



Позиция



14  Оцинкованная гайка H,M4 ..............................................



Арт. 25758



0



0



4



Позиция



15  Шайба JZC 4 CAD.BICH ..................................................



Арт. 78806



0



0



4



Позиция



16  Опора переключателя.....................................................



Арт. 228778



0



0



1



Позиция



17  Оцинкованный болт CHC,M5-16 ...................................



Арт. 5323



0



0



4



Позиция



18  Оцинкованный болт CHC,M4-20 ...................................



Арт. 471378



0



0



4



Позиция 19 Позиционный переключатель XCM-B525 ...................

Арт. 247778

0

0

2

Позиция 20 Оцинкованный болт CHC,M5-30 ...................................

Арт. 160573

0

0

2

Позиция 21 Конечный останов ............................................................

Арт. 229795

0

0

1

Позиция 22 Конечный останов ............................................................

Арт. 229796

0

0

1

Позиция 23 Опора переключателя.....................................................

Арт. 228779

0

0

1

Позиция 24 Контактный эксцентрик ...................................................

Арт. 243095

1

1

1

Позиция 25 Оцинкованный болт FHC,M8-16 ...................................

Арт. 181673

2

2

2

Позиция 26 Оцинкованный болт H,M-8-25 .......................................

Арт. 57446

2

2

2

Позиция 27 Шайба JZC 8 CAD.BICH..................................................

Арт. 63351

3

3

3

Позиция 28 Гайка EQC,M 4 ..................................................................

Арт. 407053

2

2

2

Позиция 29 Опора переключателя.....................................................

Арт. 243096

1

1

1

Позиция 30 Защитная пластина 2L ....................................................

Арт. 168490

2

2

2

Позиция 31 Оцинкованная гайка H,M8..............................................

Арт. 58528

3

3

3

Позиция 32 Позиционный переключатель .......................................

Арт. 237967

1

1

1

Позиция 33 Оцинкованный болт CS,M4-20 ......................................

Арт. 31120

2

2

2

Позиция 34 Клапан подвески...............................................................

Арт. 243080

1

1

1

Позиция 35 Реле давления..................................................................

Арт. 243116

1

1

1

Позиция 36 Оцинкованный переключатель CHC,M8-50 ...............

Арт. 5324

4 4  4

Позиция 37 Соединитель UN+МА12S/МА16X150 JE .....................

Арт. 206077

1

1

1

Позиция 38 Соединитель UN+МА12S/МА18X150 JE .....................

Арт. 405064

2

1

1

Позиция 39 Кронштейн..........................................................................

Арт. 172228

1

1

1

Позиция 40 Аккумулятор.......................................................................

Арт. 243081

1

1

1








6

СОСТАВ ОПЦИИ «ПОДВЕСКА РУКИ»



Необходимые детали

КОМПЛЕКТ

: 243 684 MLT ... LSU



КОМПЛЕКТ

: 243 683 MLT

 не

 LSU



С

 опцией

 «

под

авление

 ухуд

-

шаю

щ

их

 движений

»

КОМПЛЕКТ

: 243 683 MLT

 не

 LSU



С

 опцией

 «

под

авление

 ухуд

-

шаю

щ

их

 движений

»



ПРИМЕЧАНИЕ: Выберите комплект, соответствующий вашей машине, с оп-
цией «подавление ухудшающих движений» или без нее.


количество



Позиция



41  Соединитель UN PRO+МА20S/M3/4BSP JE 36.........



Арт. 215663



1



1



1



Позиция



42  Оцинкованная резьбовая стяжка M 8-70 ....................



Арт. 77435



1



1



1



Позиция



43  Шланг длиной 1330..........................................................



Арт. 244603



1



1



1



Позиция



44  Суппорт...............................................................................



Арт. 244006



1



1



1



Позиция



46  Кронштейн..........................................................................



Арт. 168487



2 2  2

Позиция



47  Суппорт ..............................................................................



Арт. 239959



1



1



1



Позиция



48  Шланг длиной 2650 .........................................................



Арт. 213341



1



1



1



Позиция



49  Соединитель CD ADA.МА22L/FE22L OR ....................



Арт. 217044



1



0



0



Позиция



50  Соединитель CD ADA.МА22L/FE22L+M18X150 ........



Арт. 217053



1



0



0



Позиция



51  Соединитель UN+МА12S/МА1/2BSP JE .....................



Арт. 190887



0



1



1



Позиция



52  Соединитель AD КРАСНЫЙ.FE2OS OR/МА12S .......



Арт. 76791



1



1



1



Позиция



53  Оцинкованный болт H,M 6-40........................................



Арт. 58526



6



6



6



Позиция



54  Оцинкованный болт H,M 8-60........................................



Арт. 58533



1



1



1



Позиция



55  Защитная пластина 5L ....................................................



Арт. 168870



1



1



1



Позиция



56  Соединитель UN PRO+МА 8S/M1/4BSP JE 16



Арт. 208584



1



0



0



Позиция



57  Электропроводка шунта .................................................



Арт. 249693



1



0



0
