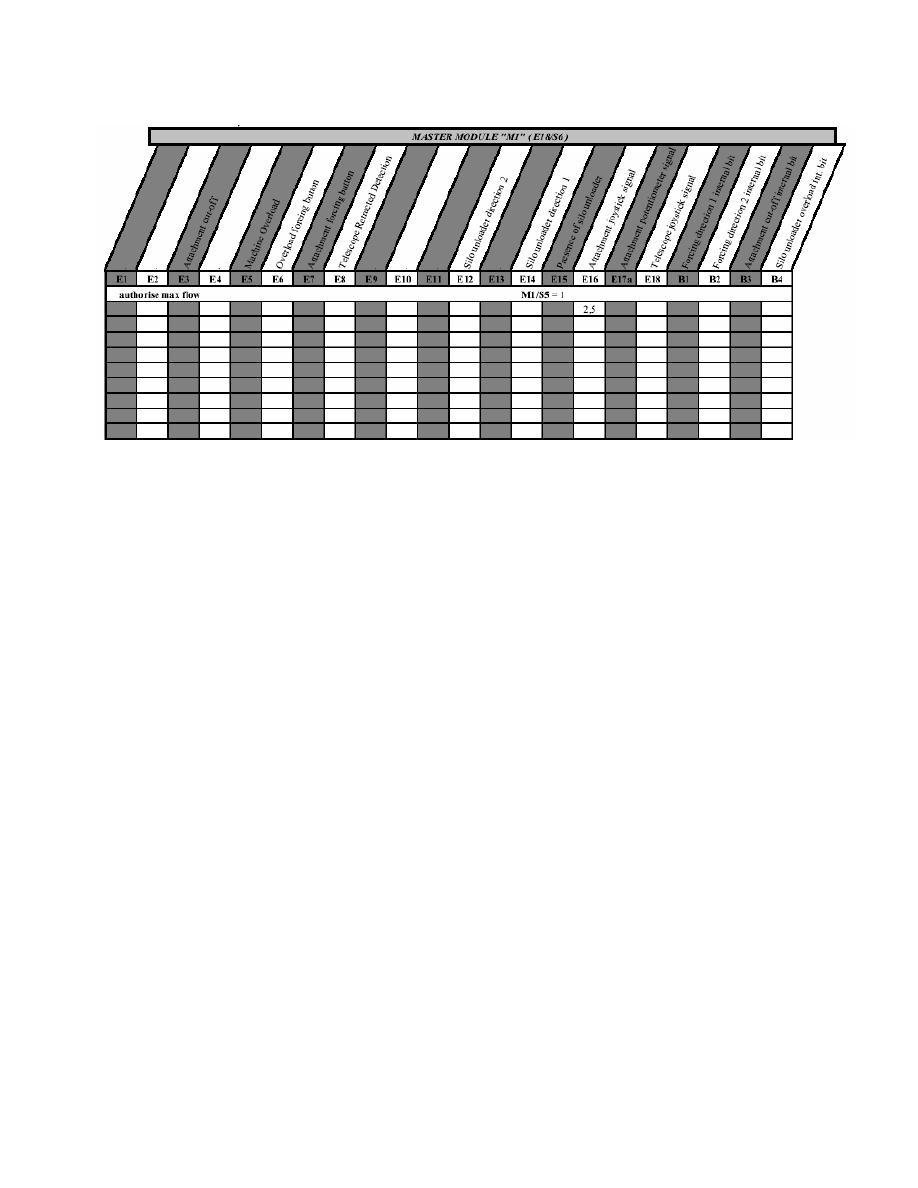

ТАБЛИЦА СТАТУСОВ СИД ДЛЯ ВОЗМОЖНЫХ ДВИЖЕНИЙ Исх. Micro Prog.mar.forc.247015bEN.xls



* Электроклапан максимального давления машины




0 = ввод дезактивирован для движения. / 1 = ввод активирован для движения.
0.5 = 2.45 - 0.5 В постоянного тока для выполнения движения. / 2.5 = 2.45 - 2.55 В постоянного тока для выполнения движения. / 4.5 =
2.55 - 4.5 В постоянного тока для выполнения движения.
0.5* = 0.5 В постоянного тока для выполнения движения. / 4.5* = 4.5 В постоянного тока для выполнения движения.
% = процент от питающего напряжения для варьирования скорости.





Attachment cut-off = Отключение навесного устройства
Machine Overload = Перегрузка машины
Overload forcing button = Кнопка форсажа перегрузки
Attachment forcing button = Кнопка форсажа навесного устройства
Telescope Retracted Detection = Определение выдвинутой телескопической части
Silo unloader direction 2 = Направление 2 разгрузочного клапана бункера
Silo unloader direction 1 = Направление 1 разгрузочного клапана бункера
Presence of silo unloader = Присутствие разгрузочного клапана бункера
Attachment joystick signal = Сигнал джойстика навесного устройства
Attachment potentiometer signal = Сигнал потенциометра навесного устройства
Telescope joystick signal = Сигнал джойстика телескопической части
Forcing direction 1 internal bit = Внутренний бит направления форсажа 1
Forcing direction 2 internal bit = Внутренний бит направления форсажа 2
Attachment cut-off internal bit = Внутренний бит отключения навесного устройства
Silo unloader overload int. Bit = Внутренний бит перегрузки разгрузочного клапана бункера
MASTER MODULE "M1" (E18/S6) = ГЛАВНЫЙ МОДУЛЬ "M1" (E18/S6)



authorise max flow = разрешить максимальную подачу














15

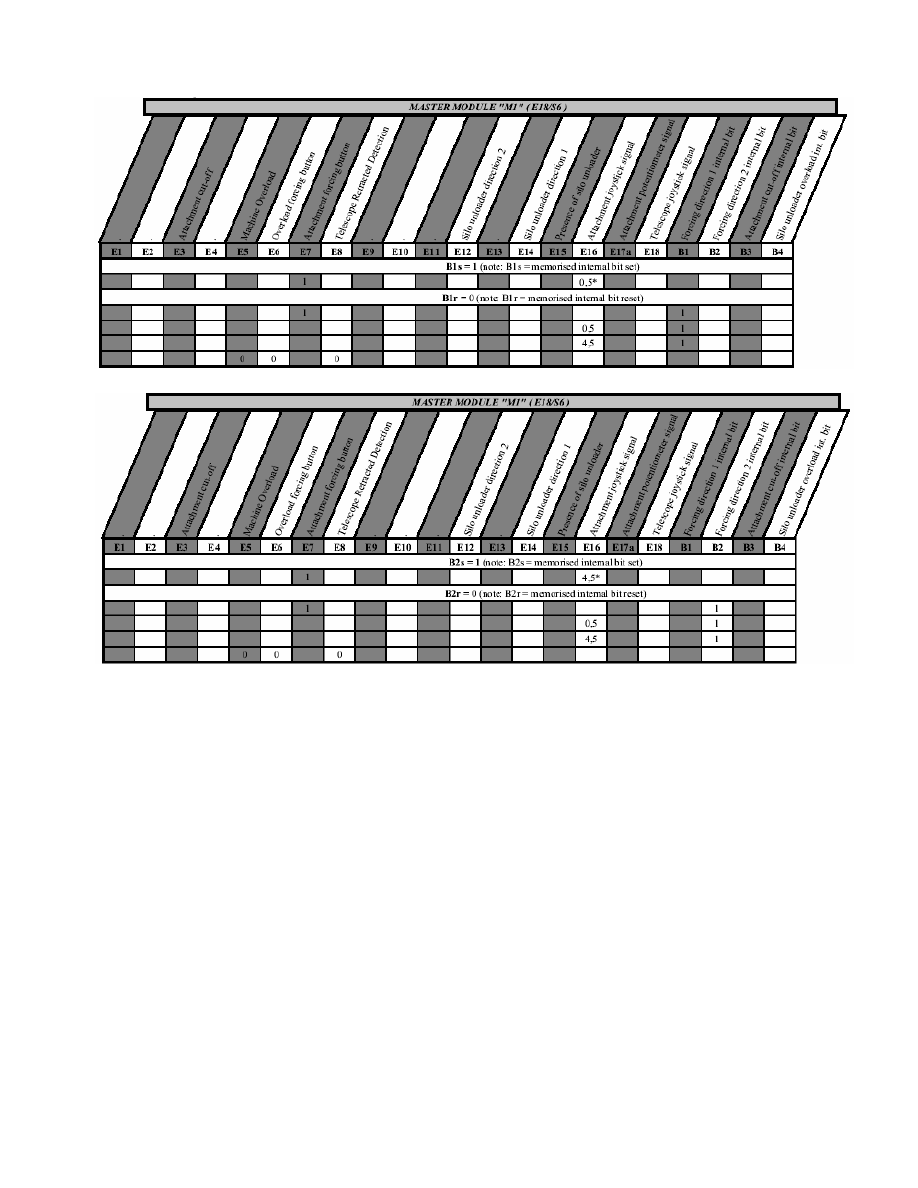

ТАБЛИЦА СТАТУСОВ СИД ДЛЯ ВОЗМОЖНЫХ ДВИЖЕНИЙ Исх. Micro Prog.mar.forc.247015bEN.xls



Внутренний бит направления форсажа 1





Внутренний бит направления форсажа 2





% = процент от питающего напряжения для варьирования скорости.
0 = ввод дезактивирован для движения. / 1 = ввод активирован для движения.
0.5 = 2.45 - 0.5 В постоянного тока для выполнения движения. / 2.5 = 2.45 - 2.55 В постоянного тока для выполнения движения. / 4.5 =
2.55 - 4.5 В постоянного тока для выполнения движения.
0.5* = 0.5 В постоянного тока для выполнения движения. / 4.5* = 4.5 В постоянного тока для выполнения движения.



Attachment cut-off = Отключение навесного устройства
Machine Overload = Перегрузка машины
Overload forcing button = Кнопка форсажа перегрузки
Attachment forcing button = Кнопка форсажа навесного устройства
Telescope Retracted Detection = Определение выдвинутой телескопической части
Silo unloader direction 2 = Направление 2 разгрузочного клапана бункера
Silo unloader direction 1 = Направление 1 разгрузочного клапана бункера
Presence of silo unloader = Присутствие разгрузочного клапана бункера
Attachment joystick signal = Сигнал джойстика навесного устройства
Attachment potentiometer signal = Сигнал потенциометра навесного устройства
Telescope joystick signal = Сигнал джойстика телескопической части
Forcing direction 1 internal bit = Внутренний бит направления форсажа 1
Forcing direction 2 internal bit = Внутренний бит направления форсажа 2
Attachment cut-off internal bit = Внутренний бит отключения навесного устройства
Silo unloader overload int. Bit = Внутренний бит перегрузки разгрузочного клапана бункера
M1/S2 = (1 second at 1 then 1 second at 0, alternately) = (1 секунда при 1, затем 1 секунда при 0, попеременно)
MASTER MODULE "M1" (E18/S6) = ГЛАВНЫЙ МОДУЛЬ "M1" (E18/S6)



note: B1s = memorised internal bit set = примечание: B1s = записанная в памяти установка внутреннего бита
note: B1r = memorised internal bit reset = примечание: B1r = записанный в памяти сброс внутреннего бита







16

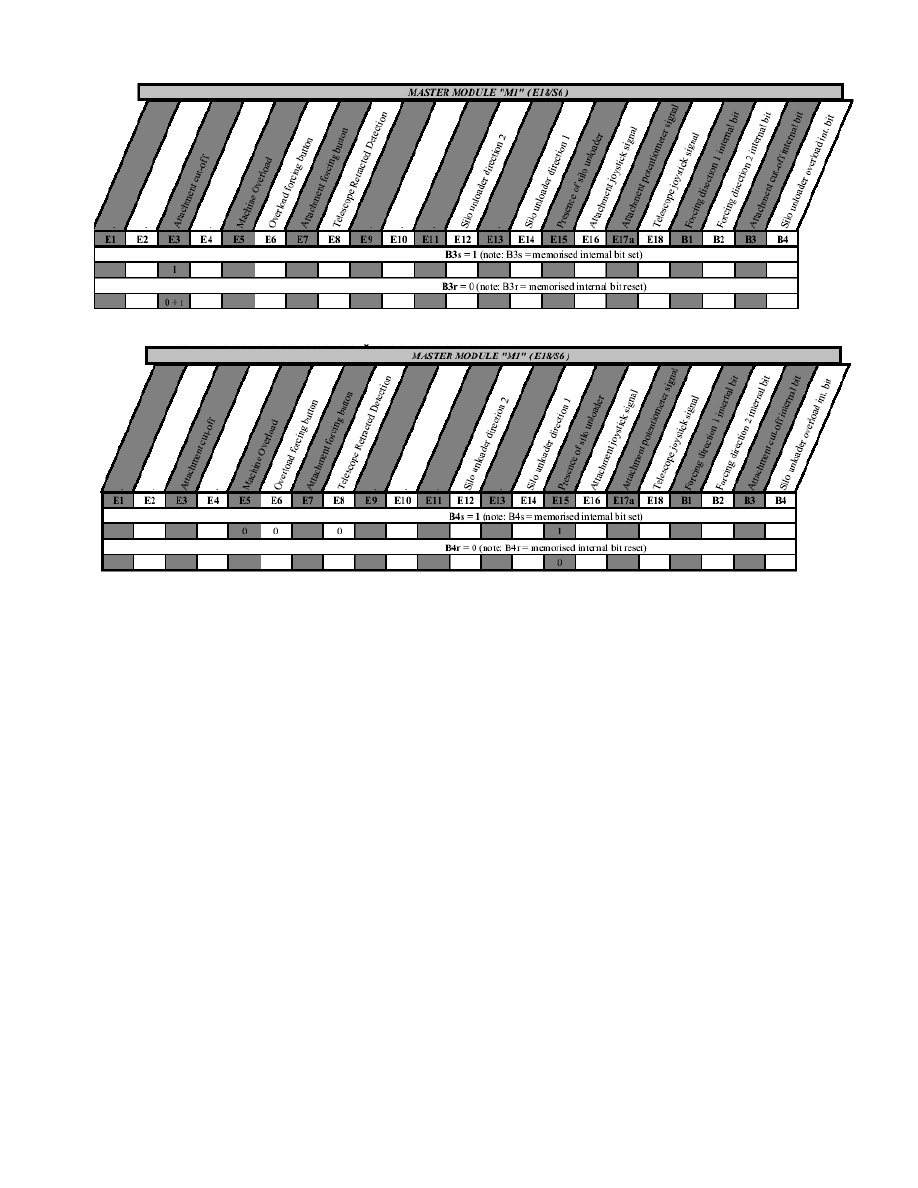

ТАБЛИЦА СТАТУСОВ СИД ДЛЯ ВОЗМОЖНЫХ ДВИЖЕНИЙ Исх. Micro Prog.mar.forc.247015bEN.xls



Внутренний бит отключения навесного устройства "Выключатель или седло с контактом"






Внутренний бит разгрузочного клапана бункера "Перегрузка машины на форсаже разгрузочного клапана бункера"





0 = ввод дезактивирован для движения. / 1 = ввод активирован для движения.
0.5 = 2.45 - 0.5 В постоянного тока для выполнения движения. / 2.5 = 2.45 - 2.55 В постоянного тока для выполнения движения. / 4.5 =
2.55 - 4.5 В постоянного тока для выполнения движения.
0.5* = 0.5 В постоянного тока для выполнения движения. / 4.5* = 4.5 В постоянного тока для выполнения движения.
% = процент от питающего напряжения для варьирования скорости.



Attachment cut-off = Отключение навесного устройства
Machine Overload = Перегрузка машины
Overload forcing button = Кнопка форсажа перегрузки
Attachment forcing button = Кнопка форсажа навесного устройства
Telescope Retracted Detection = Определение выдвинутой телескопической части
Silo unloader direction 2 = Направление 2 разгрузочного клапана бункера
Silo unloader direction 1 = Направление 1 разгрузочного клапана бункера
Presence of silo unloader = Присутствие разгрузочного клапана бункера
Attachment joystick signal = Сигнал джойстика навесного устройства
Attachment potentiometer signal = Сигнал потенциометра навесного устройства
Telescope joystick signal = Сигнал джойстика телескопической части
Forcing direction 1 internal bit = Внутренний бит направления форсажа 1
Forcing direction 2 internal bit = Внутренний бит направления форсажа 2
Attachment cut-off internal bit = Внутренний бит отключения навесного устройства
Silo unloader overload int. Bit = Внутренний бит перегрузки разгрузочного клапана бункера
MASTER MODULE "M1" (E18/S6) = ГЛАВНЫЙ МОДУЛЬ "M1" (E18/S6)



note: B1s = memorised internal bit set = примечание: B1s = записанная в памяти установка внутреннего бита
note: B1r = memorised internal bit reset = примечание: B1r = записанный в памяти сброс внутреннего бита













17

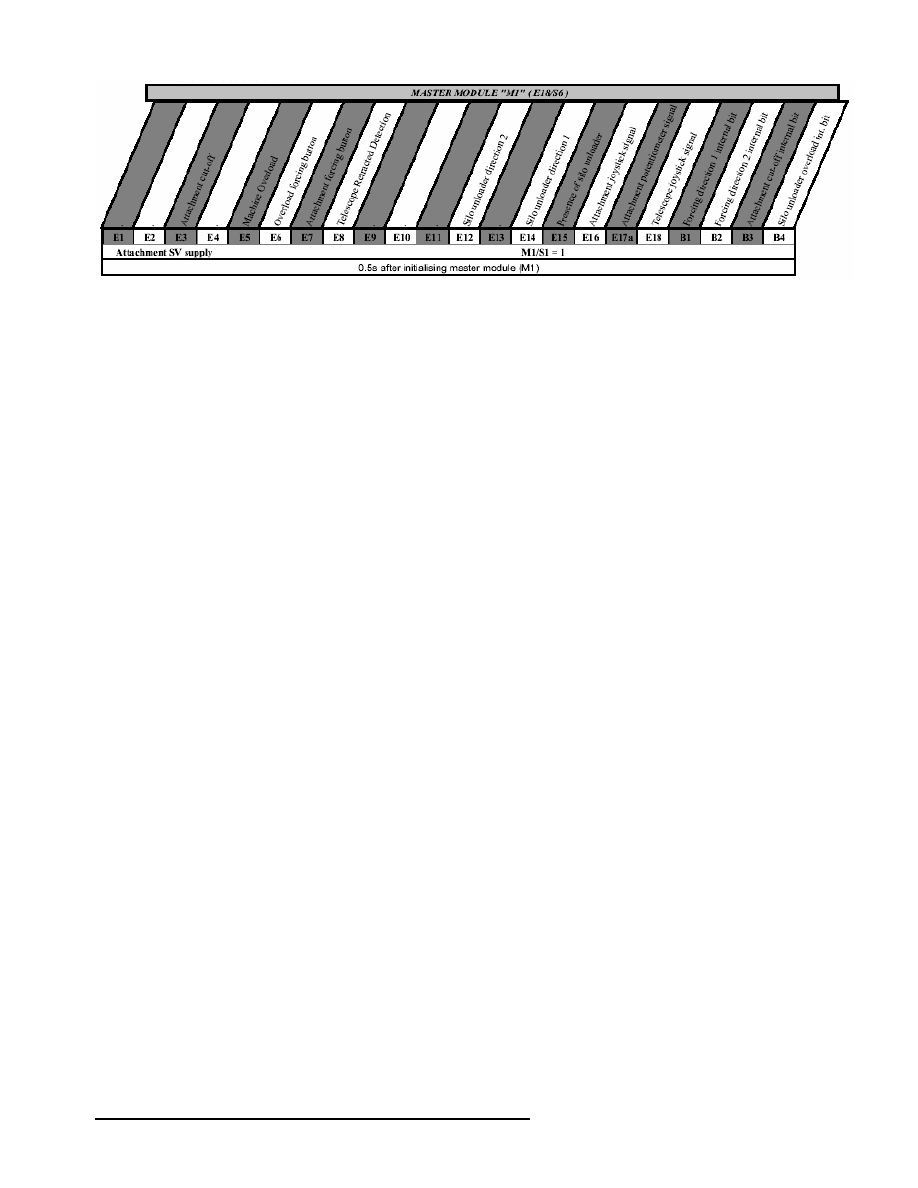

ТАБЛИЦА СТАТУСОВ СИД ДЛЯ ВОЗМОЖНЫХ ДВИЖЕНИЙ Исх. Micro Prog.mar.forc.247015bEN.xls



* Электроклапан навесного устройства





0 = ввод дезактивирован для движения. / 1 = ввод активирован для движения.
0.5 = 2.45 - 0.5 В постоянного тока для выполнения движения. / 2.5 = 2.45 - 2.55 В постоянного тока для выполнения движения. / 4.5 =
2.55 - 4.5 В постоянного тока для выполнения движения.
0.5* = 0.5 В постоянного тока для выполнения движения. / 4.5* = 4.5 В постоянного тока для выполнения движения.



Attachment cut-off = Отключение навесного устройства
Machine Overload = Перегрузка машины
Overload forcing button = Кнопка форсажа перегрузки
Attachment forcing button = Кнопка форсажа навесного устройства
Telescope Retracted Detection = Определение выдвинутой телескопической части
Silo unloader direction 2 = Направление 2 разгрузочного клапана бункера
Silo unloader direction 1 = Направление 1 разгрузочного клапана бункера
Presence of silo unloader = Присутствие разгрузочного клапана бункера
Attachment joystick signal = Сигнал джойстика навесного устройства
Attachment potentiometer signal = Сигнал потенциометра навесного устройства
Telescope joystick signal = Сигнал джойстика телескопической части
Forcing direction 1 internal bit = Внутренний бит направления форсажа 1
Forcing direction 2 internal bit = Внутренний бит направления форсажа 2
Attachment cut-off internal bit = Внутренний бит отключения навесного устройства
Silo unloader overload int. Bit = Внутренний бит перегрузки разгрузочного клапана бункера
MASTER MODULE "M1" (E18/S6) = ГЛАВНЫЙ МОДУЛЬ "M1" (E18/S6)



Attachment SV supply = Питание SV навесного устройства
0.5s after initialising master module (M1) = 0.5 сек после инициализации главного модуля (М1)































18
