(Значения в настоящей таблице приводятся только ориентировочно)

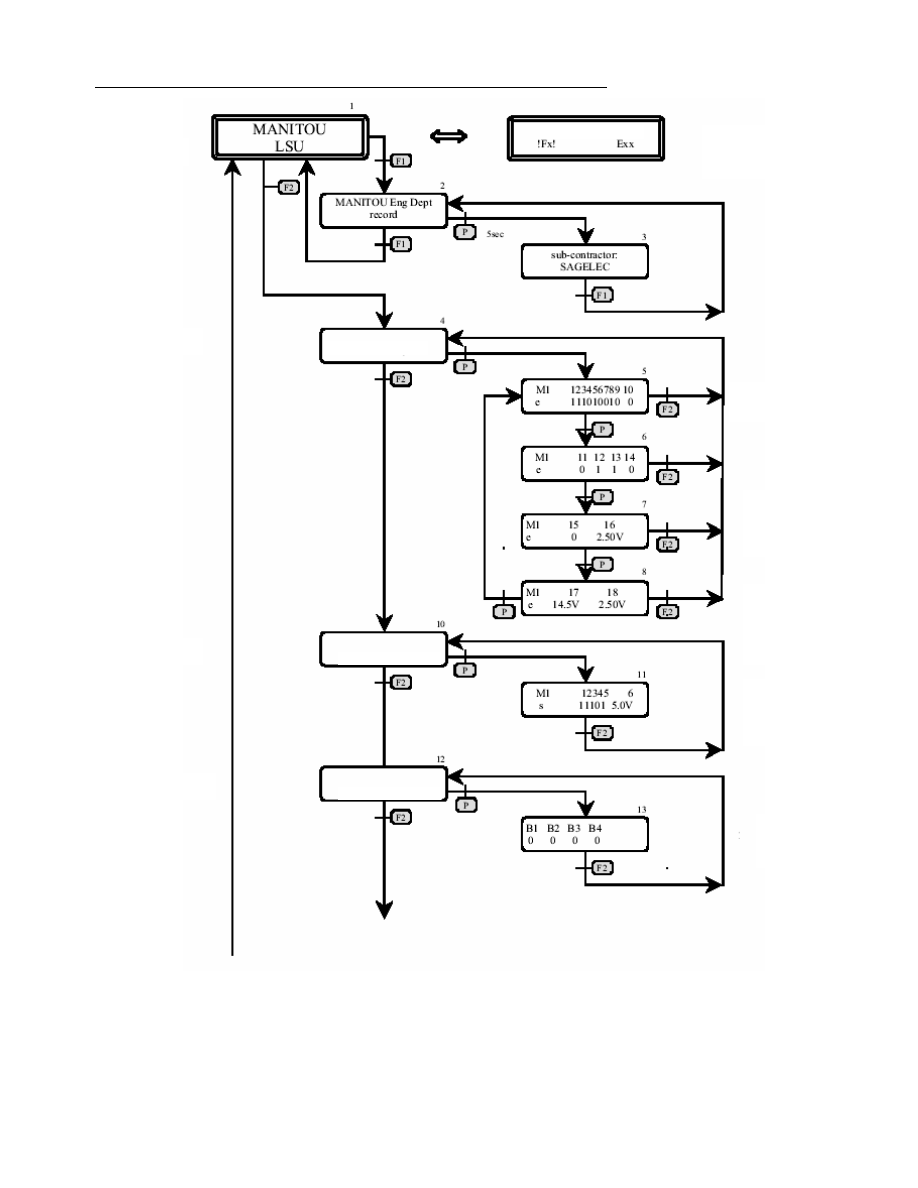

Главный дисплей

Главное меню показа

вводов

Главное меню показа

выводов

Главное меню показа

битов

ВНУТРЕННИЕ БИТЫ

ВЫВОД

ВВОД

В случае значительного сбоя

попеременно показывается

описание кода сбоя (Fx) и имя

проблемного ввода (Ехх)

Статус ввода главно-

го модуля (E18/S6)

Статус ввода главно-

го модуля (E18/S6)

(продолжение), с

показом аналогового

ввода 16 (в Вольтах)

Статус ввода главно-

го модуля (E18/S6)

(продолжение), с

показом аналогового

ввода 17&18 (в

Вольтах)

Статус вывода глав-

ного модуля

(E18/S6), с показом

аналогового вывода

6 (в Вольтах)

Статус внутреннего

бита главного моду-

ля (E18/S6)

Сбой хххххх

Описание кода сбоя (F2) показывается по-
очередно с именем проблемного ввода (E16)

Описание кода сбоя (F..) показывается по-
очередно с именем проблемного ввода (E..)

Автоматическая прокрутка, при сбое под-
твердить нажатием P

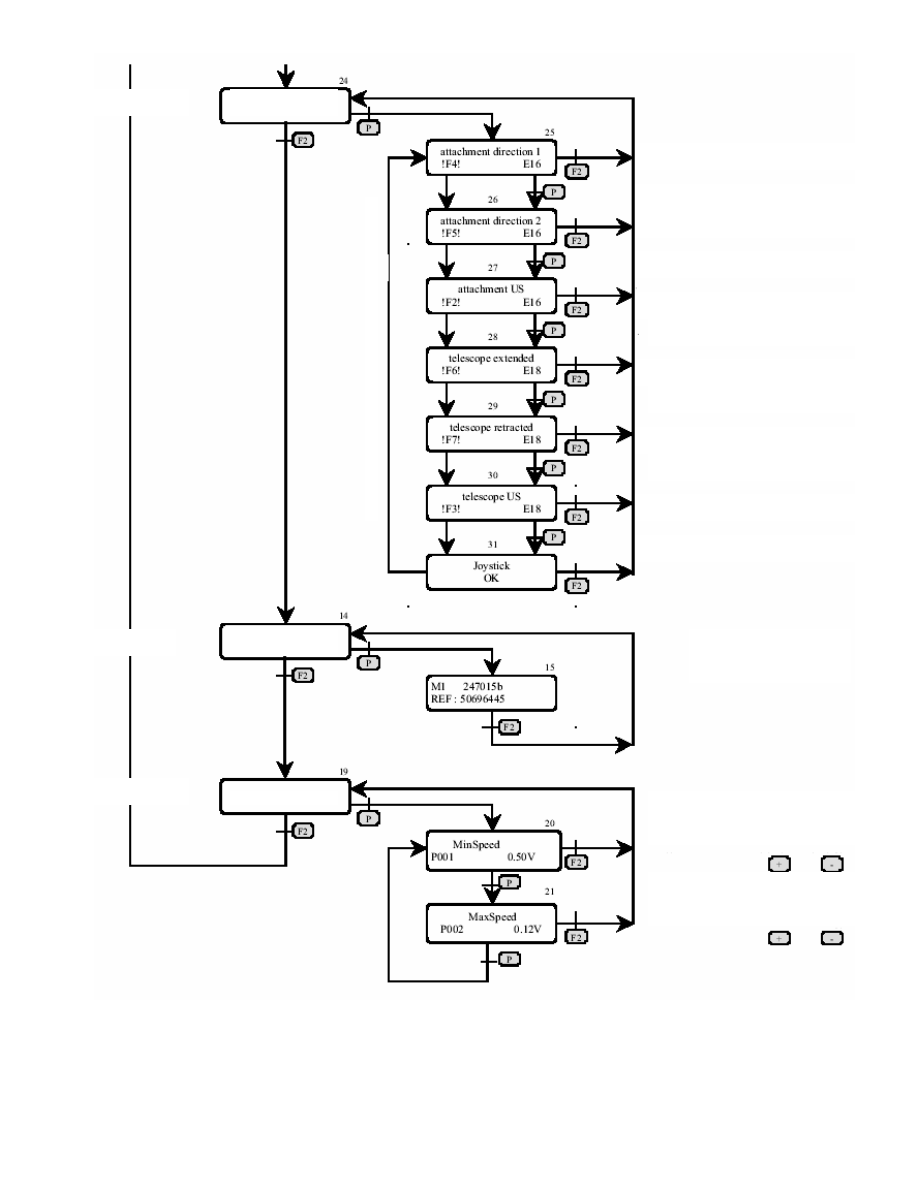

ДИАГНОСТИКА НЕЙ-
ТРАЛИ ДЖОЙСТИКА

ССЫЛКИ

МОДУЛИ

ПАРАМЕТРЫ

Главное меню показа сбоев

джойстика.

Главное меню различных

ссылок.

Главное меню параметров.

Сохраненный номер про-

граммы, ссылка на главный

модуль (E18/S6)

Параметр корректировки потенциометра

форсажа навесного устройства

"MinSpeed", регулируемый от 0 до 0.50 В

постоянного тока кнопками

Параметр корректировки потенциометра

форсажа навесного устройства

"MaxSpeed", регулируемый от 0 до 0.50 В

постоянного тока кнопками

Автома

ти

чес

кий

поиск

сбо

ев

Примечание: - Если кнопки или аварийный выключатель не нажимаются в течение 10 минут, главное меню воз-
вращается к установкам по умолчанию.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ЭЛЕКТРООБОРУДОВАНИЯ

СБОИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

Движение невозможно

- СИД модуля E18/S6 мигает

(0.5 с при 1 / 0.5 с при 0)?

- Проверить сбои на дисплее.

СИД модуля E18/S6 мигает нерегулярно

- Отсутствует программа

N°

FAULT ON DISPLAY

ВОЗМОЖНЫЕ ПРИЧИНЫ

"Awaiting

message"

Отсутствует соединение CAN

(дисплей подключен: AF2X16p)

- Нети программы на головном E18/S6.

Сообщение создано дисплеем

F1 "

Awaiting

info

!F1! Master "

- Отсутствует соединение CAN

(дисплей подключен: AF2X16s)

- Нет обратной связи от головного E18/S6
(

AF2X16s совместим лишь в определенными программами)

Сообщение создано дисплеем

F2 ATTACH

JOYSTICK

!F2! FAULT E16

- Напряжение на клемме ввода E16 "сигнал джойстика навесного

устройства" вне допустимых пределов.

Показ сбоя чередуется с главным меню

F2 attachment

!F2! E16

- Напряжение на клемме ввода E16 "сигнал джойстика навесного

устройства" вне допустимых пределов.

Сбой в меню «диагностика нейтрального положения джойстика»

F3 TELESC

JOYSTICK

!F3! FAULT E18

- Напряжение на клемме ввода E18 "сигнал джойстика телескопи-

ческой части" вне допустимых пределов.

Показ сбоя чередуется с главным меню

F3 telescope

!F3! E18

- Напряжение на клемме ввода E18 "сигнал джойстика телескопи-

ческой части" вне допустимых пределов.

Сбой в меню «диагностика нейтрального положения джойстика»

attachment direction 1

!F4! E16

- Напряжение на клемме ввода E16 "сигнал джойстика навесного

устройства" определило запрос движения навесного устройства
в направлении 1.

Сбой в меню «диагностика нейтрального положения джойстика»

attachment direction 2

!F5! E16

- Напряжение на клемме ввода E16 "сигнал джойстика навесного

устройства" определило запрос движения навесного устройства
в направлении 2.

Сбой в меню «диагностика нейтрального положения джойстика»

F6 telescope

extended

!F6! E18

- Напряжение на клемме ввода E18 "сигнал джойстика телескопи-

ческой части" has detected an extend telescope movement request.

Сбой в меню «диагностика нейтрального положения джойстика»

F7 telescope

retracted

!F7! E18

- Напряжение на клемме ввода E18 "сигнал джойстика телескопи-

ческой части" определило запрос движения втягивания телеско-
пической части.

Сбой в меню «диагностика нейтрального положения джойстика»

F8 ATTACH

CUT

OFF

!F8! FAULT E3

- Активирован переключатель отключения навесного устройства

(ввод E3 = 0)

Показ сбоя чередуется с главным меню

F9 OVERLOAD

!F9! FAULT E5

- Машина перегружена (ввод E5 = 0)

Показ сбоя чередуется с главным меню

ЭКСПЛУАТАЦИЯ ПОДВЕСКИ РУКИ
