Электрооборудование экскаватора ЕК-14

Электрооборудование экскаватора ЕК-14

Электрооборудование экскаватора обеспечивает пуск двигателя, освещение рабочей зоны в темное время суток, вентиляцию кабины машиниста, работу световой сигнализации при движении по дорогам и на рабочей площадке, а также предпусковой подогрев двигателя.

Для питания стартера 24 (рис. 64, 65, 66) служат аккумуляторные батареи 17.

Основными потребителями электрической энергии на экскаваторе, кроме стартера, являются контрольно-измерительная, осветительная и светосигнальная аппаратура, электродвигатели вентиляторов и подогреватель двигателя.

Все источники и потребители тока соединены по однопроводной схеме, при которой минусовым проводом служит металлоконструкция (“масса”) экскаватора.

При работе двигателя на средней и высокой частотах вращения потребители тока питаются от генератора 19 переменного тока со встроенным выпрямителем и регулятором напряжения; от него же заряжается аккумуляторная батарея 17, размещенная на поворотной платформе.

Сведения о генераторе и стартере приведены в Руководстве по эксплуатации двигателя.

Контрольно-измерительная аппаратура служит для проверки функционирования механизмов и систем экскаватора.

Электронная панель, установленная на панели пульта, связана с датчиками и показывает значения контролируемых параметров при работе экскаватора.

Осветительная и светосигнальная аппаратура экскаватора предназначена для освещения дороги и рабочей зоны в темное время суток, сигнализации об изменениях направления, для обозначения габаритов и выполнения других функций, обеспечивающих безопасность движения транспортных средств.

К монтажно-установочным устройствам относятся розетка 35, буксировочная вилка 29, соединительные панели, монтажный блок.

Вилка 29 является частью семиклеммного штепсельного разъема, предназначенного для соединения электрической сети экскаватора при его буксировке с электрической сетью тягача, на котором с этой целью имеется специальная розетка.

На экскаваторе может быть установлен жидкостный подогреватель HYDRONIC 10 (поз.ЗО), предназначенный для предпускового разогрева и автоматического поддержания теплового режима дизельного двигателя.

Принцип работы, требования безопасности и техническое обслуживание подогревателя приведены в Сервисной книге.

Для включения подогревателя необходимо повернуть включатель 39 по часовой стрелке. При этом загорается контрольная лампа, встроенная во включатель 39.

В подогревателе охлаждающая жидкость двигателя нагревается до 80°С, после чего подогреватель автоматически отключается, а при снижении температуры охлаждающей жидкости ниже 30°С снова включается.

Для выключения подогревателя необходимо повернуть включатель 39 против часовой стрелки до упора. Через некоторое время (1...2 мин) после продувки и проверки всех систем подогреватель автоматически отключается.

Для подключения вентилятора на присоске (со штекером под гнездо прикуривателя) к бортовой сети экскаватора необходимо отсоединить штекер от вентилятора, вместо него установить двухконтактный разъем (из ЗИПа).

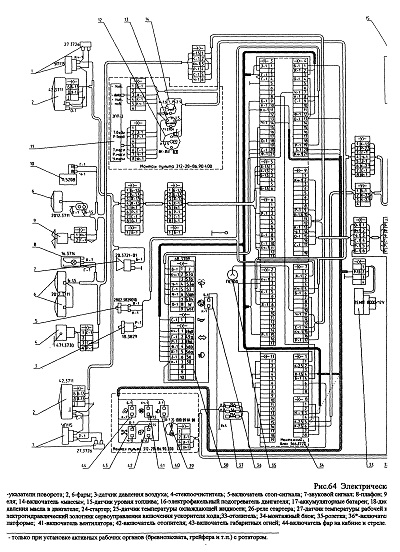

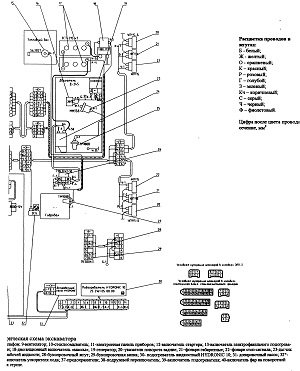

Рис.64 Электрическая схема экскаватора

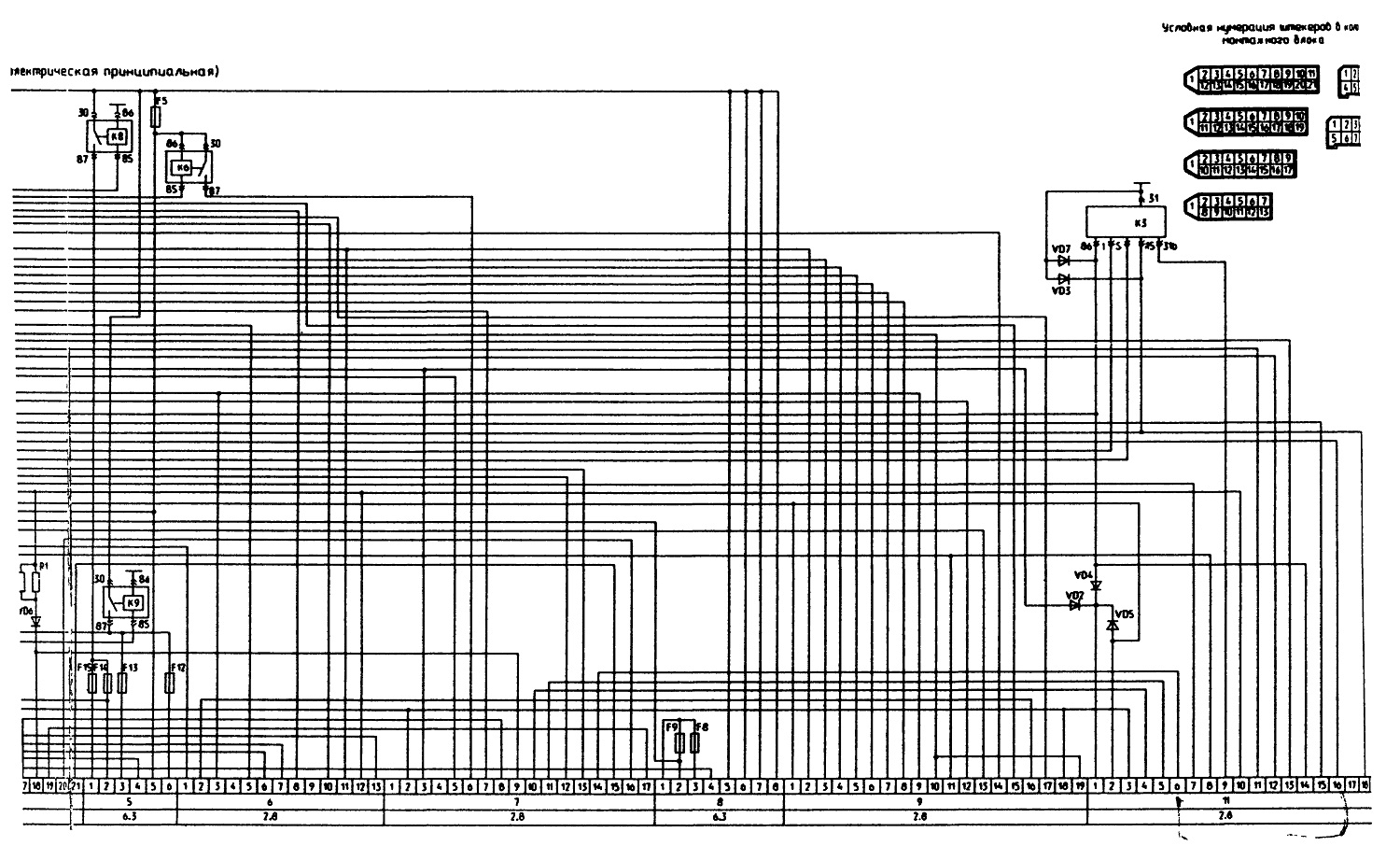

Рис. 65 Электрическая принципиальная схема монтажного блока

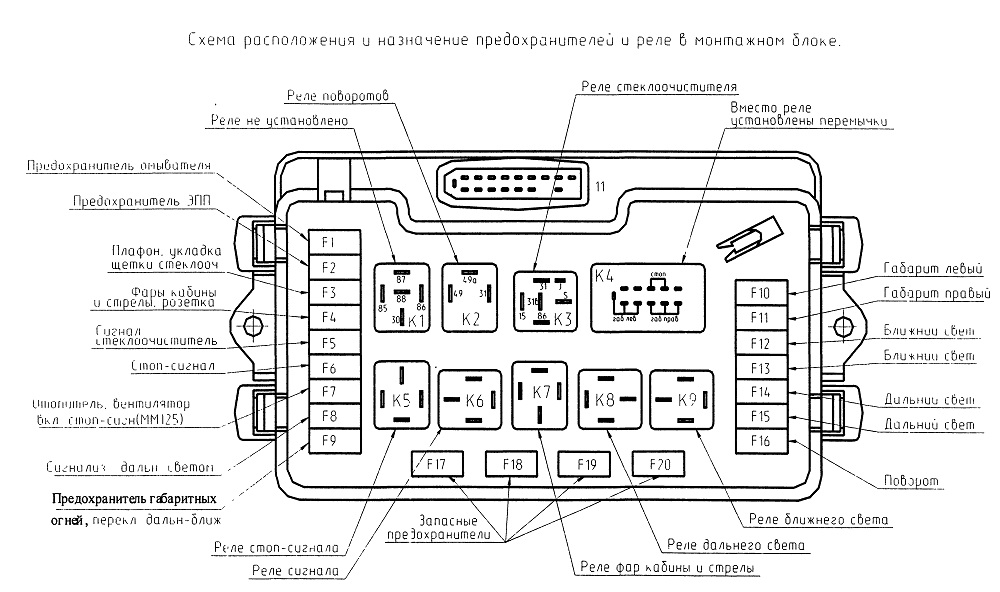

Рис. 66 Расположение и назначение предохранителей и реле в монтажном блоке
