3.
КРАН РАЗОБЩИТЕЛЬНЫЙ ЭКСКАВАТОРА ЕК-14
(рис.62)
Кран разобщительный работает следующим образом. К
штуцеру 13 (отверстие А) подводится сжатый воздух от воздушного баллона.
При повороте ручки 2 против часовой стрелки шток 8 опускается и
перемещает клапан 10 вниз. Воздух через отверстие в штуцере 13 и
отверстие В поступает в пневмокамеру (как изображено на рис.56).
При повороте ручки 2 по часовой стрелке шток 8 перемещается вверх.
Одновременно под действием пружины 6 клапан 10 также перемещается вверх.
При этом воздух из пневмокамеры через отверстие В, отверстие в штоке 8 и
отверстие в крышке 4 выпускается в атмосферу.
Обслуживание крана разобщительного заключается в периодической смазке
(ТО-2) трущихся поверхностей деталей, а именно: оси 3, штифта 5, штока
8. Смазка - Лито л 24 ГОСТ 21150-87.

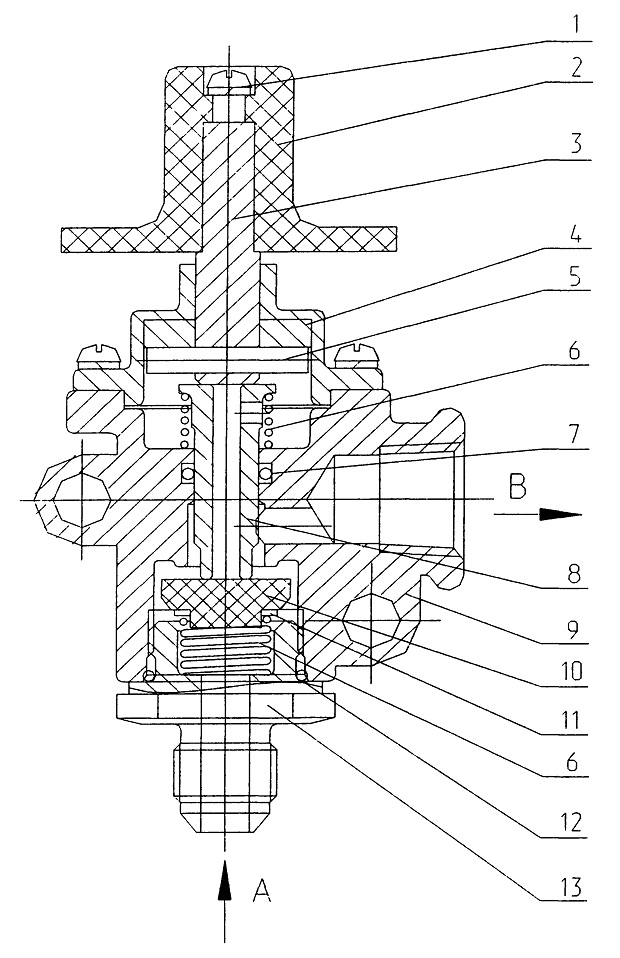

Рис. 62 Кран разобщительный
А - подвод сжатого воздуха от воздушного баллона; В - отвод воздуха в
пневмокамеру;
1 - винт; 2 - ручка; 3 - ось; 4 - крышка; 5 -штифт; 6 - пружина; 7, 12 -
кольцо; 8 - шток; 9 - корпус; 10 - клапан; 11 - шайба; 13 - штуцер.
