ФРОНТАЛЬНЫЙ ПОГРУЗЧИК L34 Stalowa Wola. РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ - часть 3

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 36

ОСТАНОВКА МАШИНЫ (Рис. 4.16 и 4.2)

5. Рычаг управления стрелой (8) установить в положение «плаваниеª ("d") ( на электро

магнитный фиксатор).

6. Рычаг управления ковшом (7) передвинуть вперед в положение «аª так, чтобы ковш

опустился на грунт.

7. Включить стояночный тормоз (11).

8. Дать поработать двигателю на малых оборотах холостого хода от 3 до 5 минут.

9. Нажать кнопку остановки двигателя (20).

10. Повернуть ключик в замке-включателе (21) в положение «Оª и вынуть его из замка.

Выйти из кабины и закрыть дверь кабины на ключ.

11. Выключить главный выключатель системы электрооборудования и вынуть ключик из его

замка в случае оставления машины.

ПРЕДУПРЕЖДЕНИЕ! Запрещается оставлять машину с работающим дви-

гателем или поднятым ковшом. При парковке погрузчика необходимо: остано-

вить двигатель, опустить ковш на землю, установить рычаг переключения

направления движения в нейтральном положении, включить стояночный тор-

моз, выключить главный выключатель системы электрооборудования, заб-

рать ключики.

4.15. ПАРКОВКА МАШИНЫ

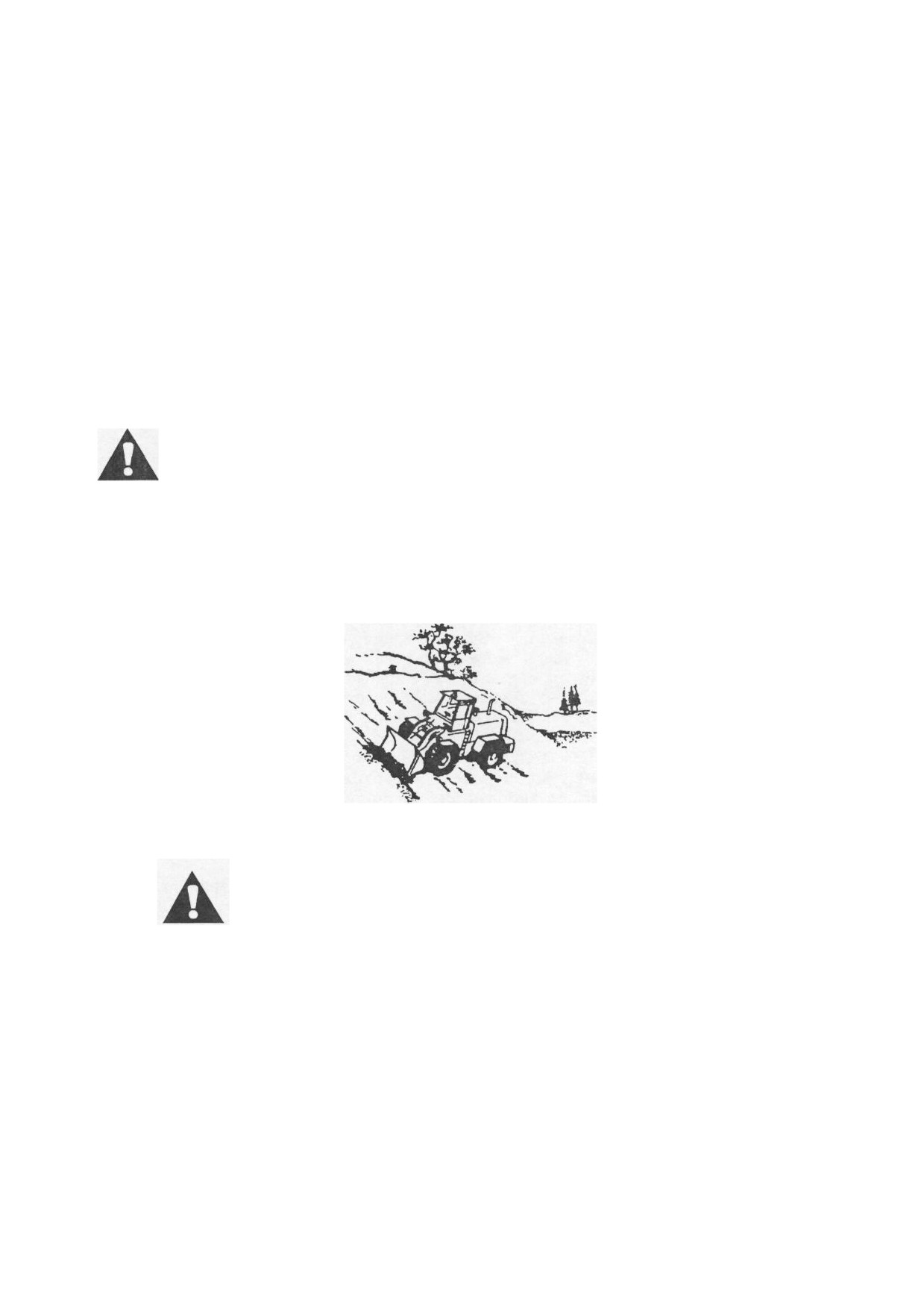

Рис. 4.18. Парковка машины на склоне

ПРЕДУПРЕЖДЕНИЕ! При парковке машины следует придерживаться

следующих принципов:

• Не парковать машину в зонах интенсивного дорожного движения; в

случаях вынужденной парковки (остановки) на дороге общего

пользования необходимо руководствоваться правилами дорожного

движения в части: установки знаков аварийной остановки,

включения световой аварийной сигнализации и принятию других

мер по обеспечению безопасности.

• Принять максимальные меры для предотвращения проникновения

в машину посторонних лиц, используя для этого различного вида

запорные устройства.

• Парковать машину следует на горизонтальном участке, чтобы

получить точные показания указателей: уровня топлива, масла в

гидросистемах, а также уровня охлаждающей жидкости и масла в

двигателе.

Избегать парковки машины на склонах; при вынужденной

парковке на склоне необходимо установить машину поперек

склона так, как это показано на рисунке 4.18., подложив при этом

под колеса клинья.

ЭКСПЛУАТАЦИЯ МАШИНЫ 4.16.

ГЛАВА 4

Страница 37

УПРАВЛЕНИЕ РАБОЧИМ ОБОРУДОВАНИЕМ

Рабочее оборудование погрузчика управляется гидравлически. При работе гидросистемы

управления движениями ковша, отсекается подвод масла к гидросистеме управления

стрелой.

4.16.1. ПОЛОЖЕНИЯ РЫЧАГА УПРАВЛЕНИЯ СТРЕЛОЙ

ВАЖНО: Удержание рычага управления стрелой в положении "b" или "с" в течение

длительного времени после максимального выхода штоков из гидроцилиндров стрелы

приводит к повышенному выделению тепла в рабочей гидросистеме, что

неблагоприятно сказывается на работе погрузчика.

Рис. 4.19. Положения рычага управления стрелой

а - Блокировка

с - Подъем

b- Опускание

d - Плавающее положение

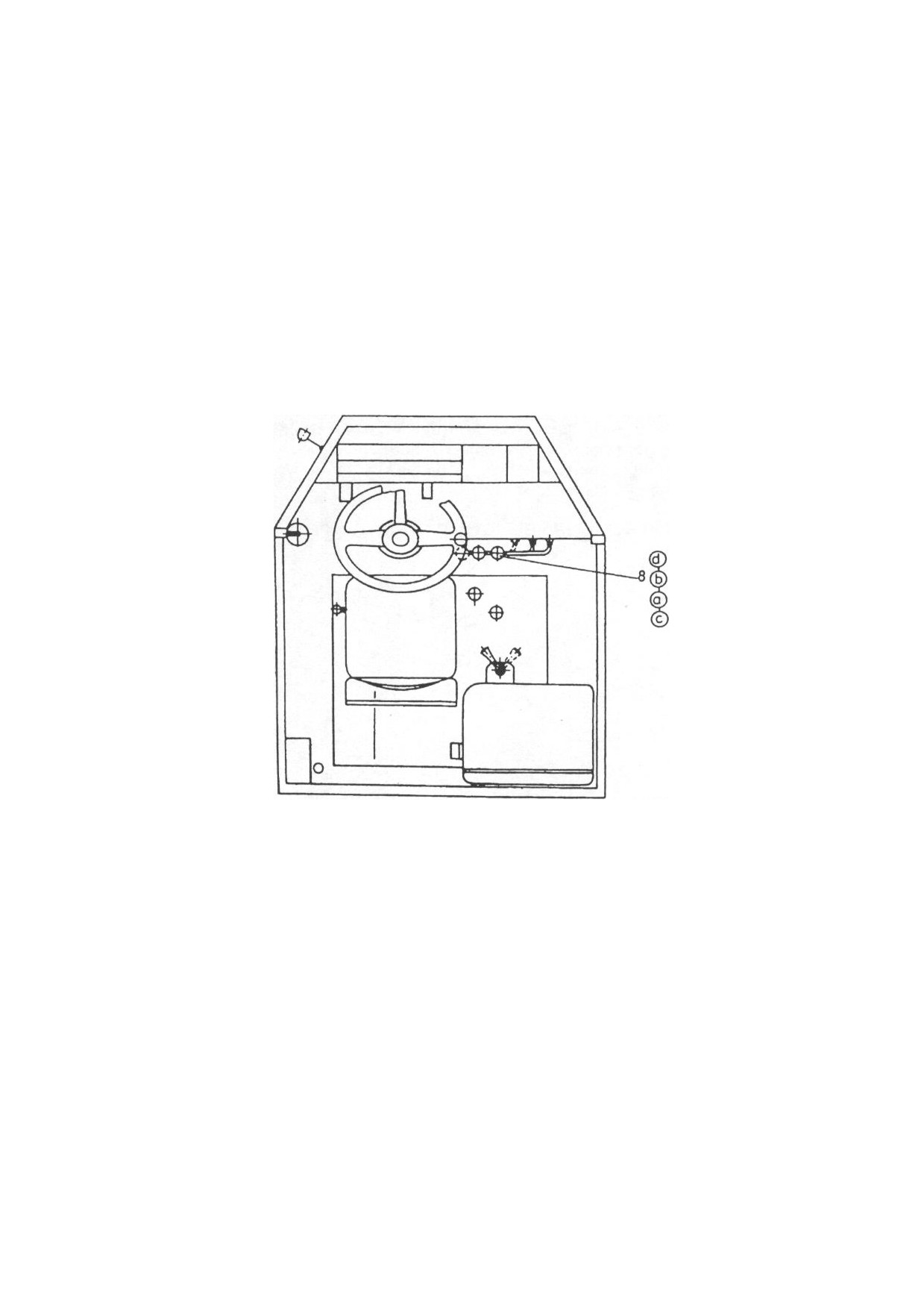

Рычаг управления стрелой расположен с правой стороны коробки распределителя в кабине.

Он имеет четыре положения по управлению перемещениями стрелы: «блокировкаª,

«опусканиеª, «подъемª, «плавающее положениеª.

ПОДЪЕМ «сª (Рис. 4.19.)

Для поднятия стрелы рычаг управления стрелой необходимо потянуть назад до упора.

После снятия усилия с рычага он самопроизвольно возвращается в положение

«блокировкаª («аª).

БЛОКИРОВКА «аª (Рис. 4.19.)

После снятия усилия рычаг, если он не удерживается электромагнитным фиксатором,

самопроизвольно возвращается в положение «блокировкаª. При положении рычага в этой

позиции стрела остается в неподвижном состоянии.

ОПУСКАНИЕ "b" (Рис. 4.19.)

Для опускания стрелы рычаг необходимо частично передвинуть вперед, После

освобождения рычаг самопроизвольно возвратиться в положение «Блокировкаª.

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 38

УПРАВЛЕНИЕ РАБОЧИМ ОБОРУДОВАНИЕМ

ПЛАВАЮЩЕЕ ПОЛОЖЕНИЕ "d" (Рис. 4.19.)

При установке рычага в положение «опусканиеª («bª) или в «плавающее положениеª ("d")

стрела будет опускаться вниз. Чтобы рычаг установить в «Плавающее положениеª, необхо-

димо подать его максимально вперёд до упора. В этом положении рычаг блокируется

механическим стопором. Возврат рычага в положение «блокировкаª осуществляется вручную.

Плавающее положение используется тогда, когда желательно, чтобы ковш свободно переме-

щался по поверхности грунта. Это положение используется, например, при выравнивании

территории при движении задним ходом или при очистке территории с уплотненной

поверхностью при движении вперед.

ПРЕДУПРЕЖДЕНИЕ! Запрещается опускать стрелу за счёт установки рычага

в «Плавающее положениеª. Учитывая значительную массу и большую

скорость опускания рабочего оборудования, результаты такого

переключения представляют опасность для окружающих, и оказывает

вредное воздействие на машину.

4.16.2. ОГРАНИЧИТЕЛЬ ВЫСОТЫ ПОДЪЕМА СТРЕЛЫ (Рис. 4.20.)

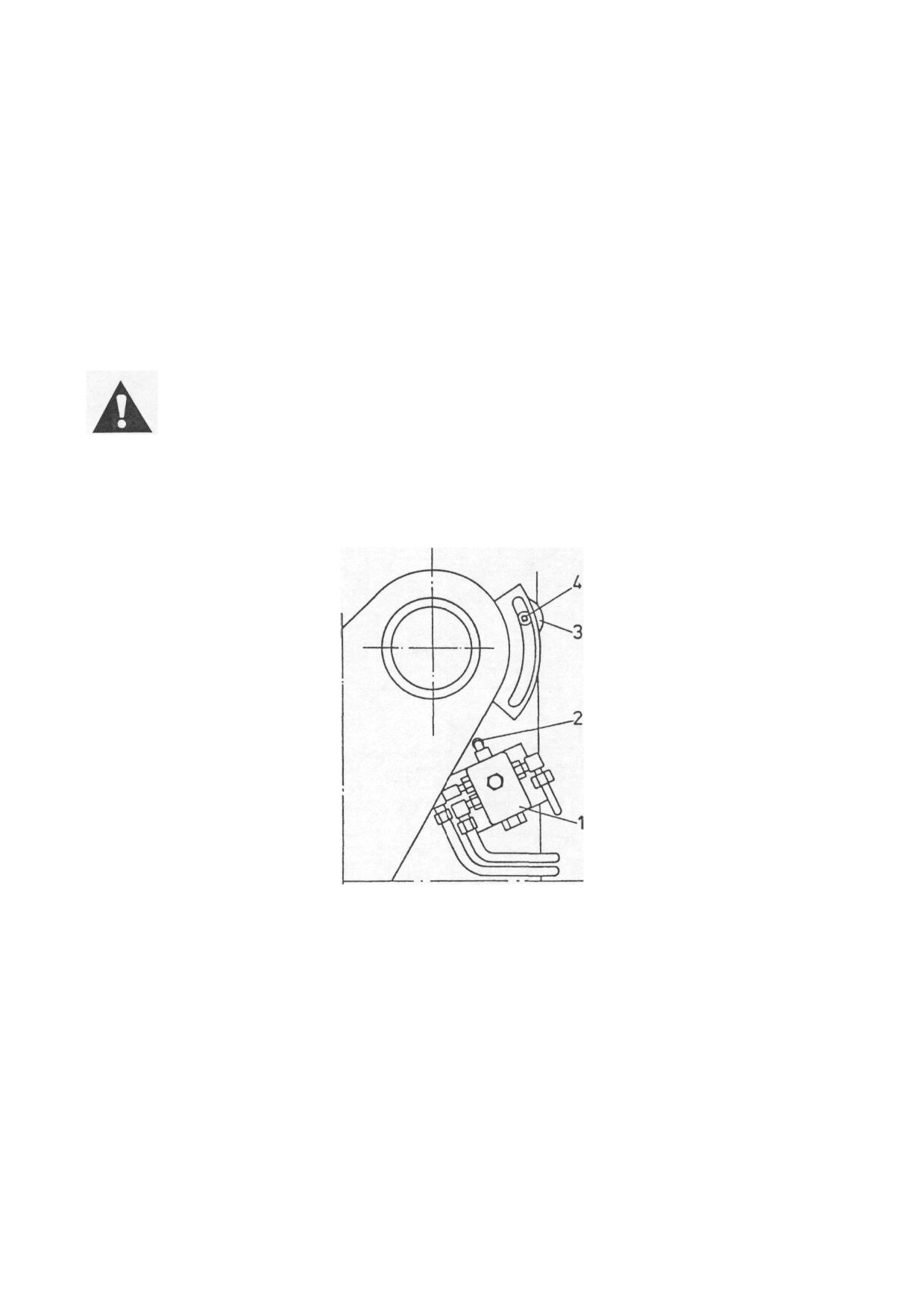

Рис. 4.20. Ограничитель высоты подъема стрелы

1- Клапан ограничительный

3 -Диск упорный

2 - Шток клапана с роликом

4 - Болт диска крепежный

Ограничитель высоты подъема стрелы останавливает стрелу на заранее установленной

высоте. Это позволяет исключить выполнение излишних перемещений стрелы при выпол-

нении определенного вида работ, что сокращает время выполнения рабочего цикла.

Ограничительный клапан (1) прикреплен к левой вертикальной плите передней рамы под

главной балкой стрелы. Крепление диска (3) болтом (4) позволяет плавно регулировать

расстояние между цилиндрической поверхностью диска

(3) и поверхностью ролика,

установленного на штоке (2).

Регулировка высоты подъема стрелы заключается в установке диска (3) на определенный

требуемый угол (относительно рамы) и последующим блокированием от проворачивания

болтом (4).

При подъеме стрелы диск (3) на своем пути натыкается на ролик штока (2), вдавливает

шток, который приводит к срабатыванию клапана

(1), отсечке поступления масла к

гидроцилиндрам и прекращению движения стрелы на подъем.

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 39

УПРАВЛЕНИЕ РАБОЧИМ ОБОРУДОВАНИЕМ

РЕГУЛИРОВКА ВЫСОТЫ ПОДЪЕМА СТРЕЛЫ

Чтобы установить высоту, на которой стрела будет остановлена ограничителем, надо

поднять стрелу на требуемую высоту (на заводе

- изготовителе устанавливается

максимально допустимая высота подъема стрелы). Ослабить крепежный болт (4) диска (3),

передвинуть диск (3) вниз до положения его соприкосновения с роликом штока (2) и вновь

закрепить диск (3) болтом (4).

Запустить машину и проверить установленную высоту подъема стрелы. При необходимости

откорректировать высоту подъема стрелы.

ПРЕДУПРЕЖДЕНИЕ! При регулировке высоты подъема стрелы следует

соблюдать особые меры предосторожности. Эти операции должны

выполняться двумя опытными операторами. Рабочую систему следует

защитить от случайного запуска. В зоне досягаемости рабочей системы

запрещается пребывание людей. Категорически запрещается пребывание

людей под поднятой стрелой, если стрела не имеет надежной

механической блокировки (по желанию покупателя машина может быть

укомплектована специальным блокировочным устройством). Смотри

раздел 2 «ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИª и Рис. 2.1.

4.16.3. ПОЛОЖЕНИЯ РЫЧАГА УПРАВЛЕНИЯ КОВШОМ

Расположение и позиции (положения) рычага управления перемещениями ковша показано

на Рис. 4.21.

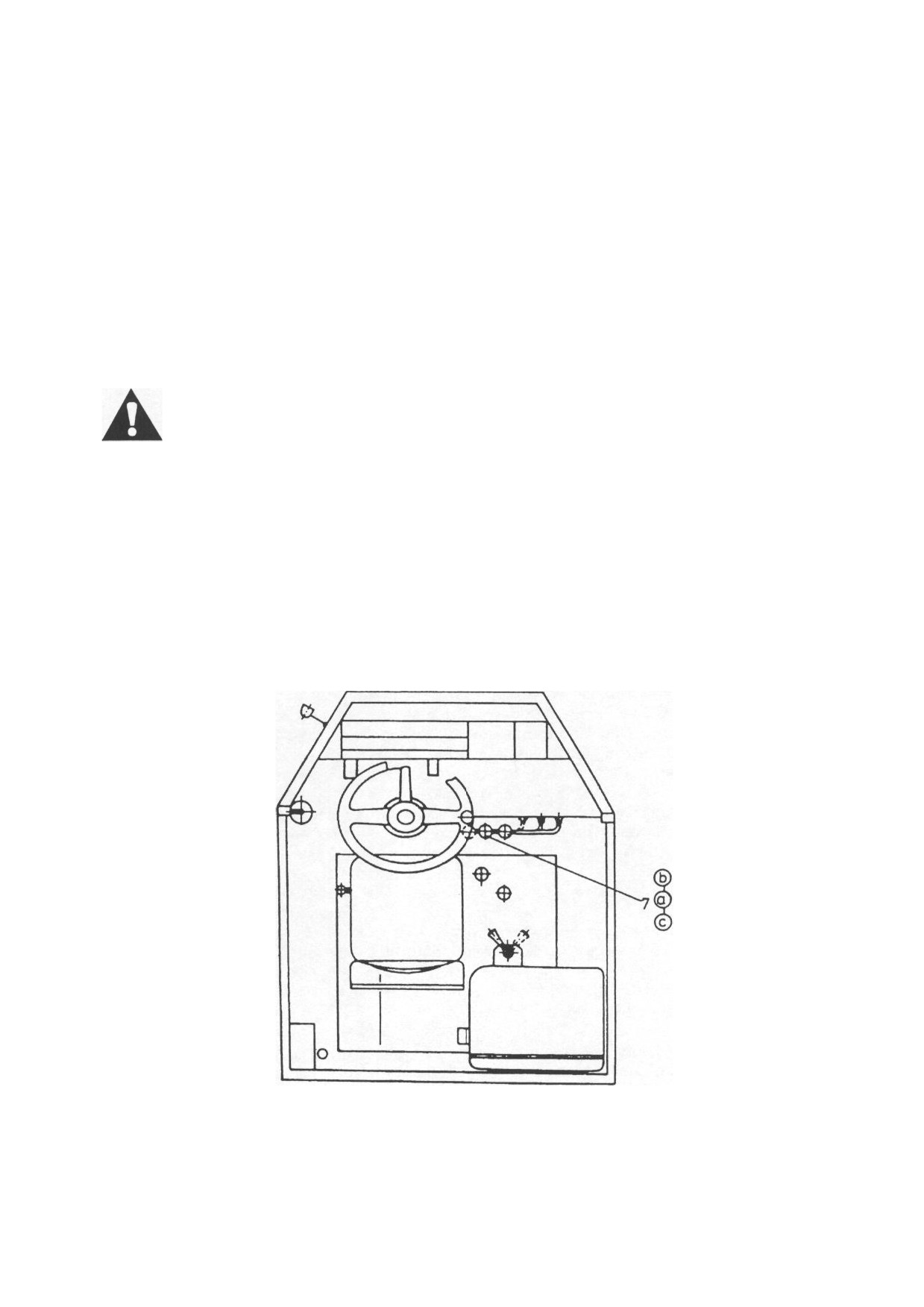

Рис. 4.21. Положения рычага управления ковшом

а - Блокировка

b - Открытие (разгрузка)

с - Закрытие (наполнение)

Рычаг управления ковшом находится справа от кресла оператора рядом с рычагом

управления стрелой (ближе к креслу). Этот рычаг может занимать три положения,

"блокировка" ("а"), "открытие" ("b") и "закрытие" ("с").

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 41

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

чить движение погрузчика вперед. Описанный цикл наполнения ковша изображен на рисунке

4.26. После наполнения ковша следует подать погрузчик назад по дуге, как это показано на

рисунках 4.22. и 4.23. для того, чтобы выгрузить материал из ковша в транспортное средство.

При подъезде к насыпи для загрузки материала оператор обычно одновременно опускает

стрелу, при этом ковш самопроизвольно устанавливается под углом 5 -7° к горизонту (Рис.

4.24.), но только в том случае, если стрела перед этим находилась в максимально верхнем

положении, а ковш в положении полного открытия (разгрузки). Об этом следует помнить при

проведении регулировки высоты подъема стрелы (Рис. 4.20.).

Наполнение ковша материалом происходит при нажатии ковшом на насыпь и состоит в

умелом соединении движений подъема стрелы и поворота ковша (одновременное

выполнение этих движений взаимоисключается, т.е. нельзя одновременно поднимать

стрелу и поворачивать ковш). Оператор должен научиться использовать фиксатор для

блокировки рычага управления стрелой в положении подъема стрелы. Так рычаг

управления стрелой в положении подъема «сª (Рис. 4.19.) имеет фиксатор, благодаря чему

оператор может снять руку с заблокированного рычага, а стрела будет продолжать

подниматься.

Конец рабочего движения легко определяется по характерному шуму перепускного клапана

в распределителе и прекращению перемещений рабочих органов. При этом следует

немедленно прервать рабочее движение, установить соответствующий рычаг в положение

блокировки «аª (Рис. 4.19.), ибо в противном случае начнется быстрый повышенный нагрев

масла в рабочей гидросистеме.

ВАЖНО: Ни в коем случае не допускается поднимать стрелу с открытым ковшом (в

положении разгрузки), так как в определенный момент после утыкании упоров стрелы

дальнейшее движение вверх становится невозможным, что ведет к перегрузке

элементов рабочей системы и может привести к поломке стрелы.

Набор твердого материала может быть облегчен за счет пульсации ковша, как только

режущая кромка ковша вонзится в материал. Для этого надо произвести несколько циклов

переключения ковша из положения закрытия в положение открытие и т.д. Таким образом,

разрыхляется материал и облегчается процесс наполнения ковша. Умелая координация

перемещениями рычагов управления стрелой и ковшом обеспечивает оптимальное

наполнение ковша.

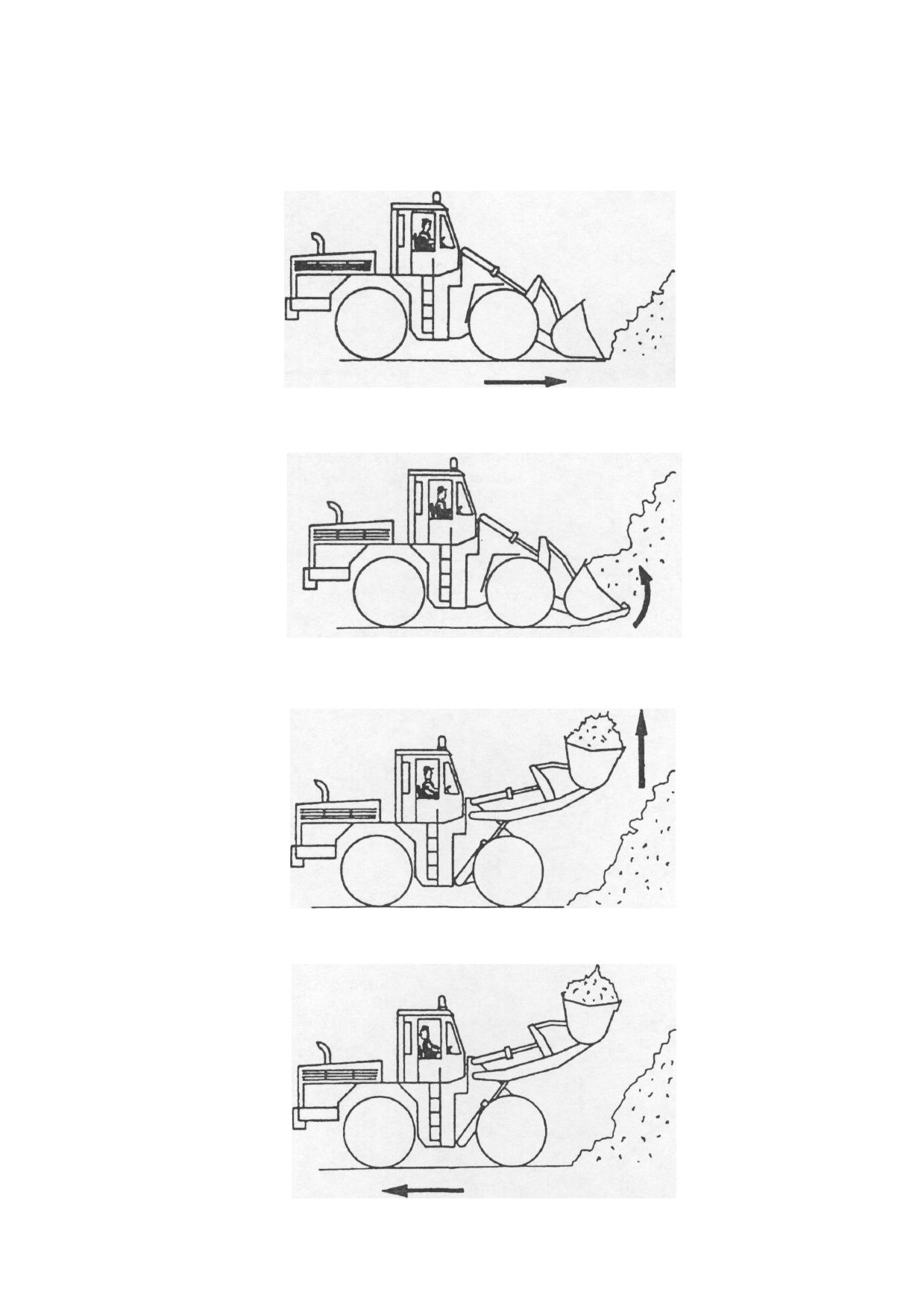

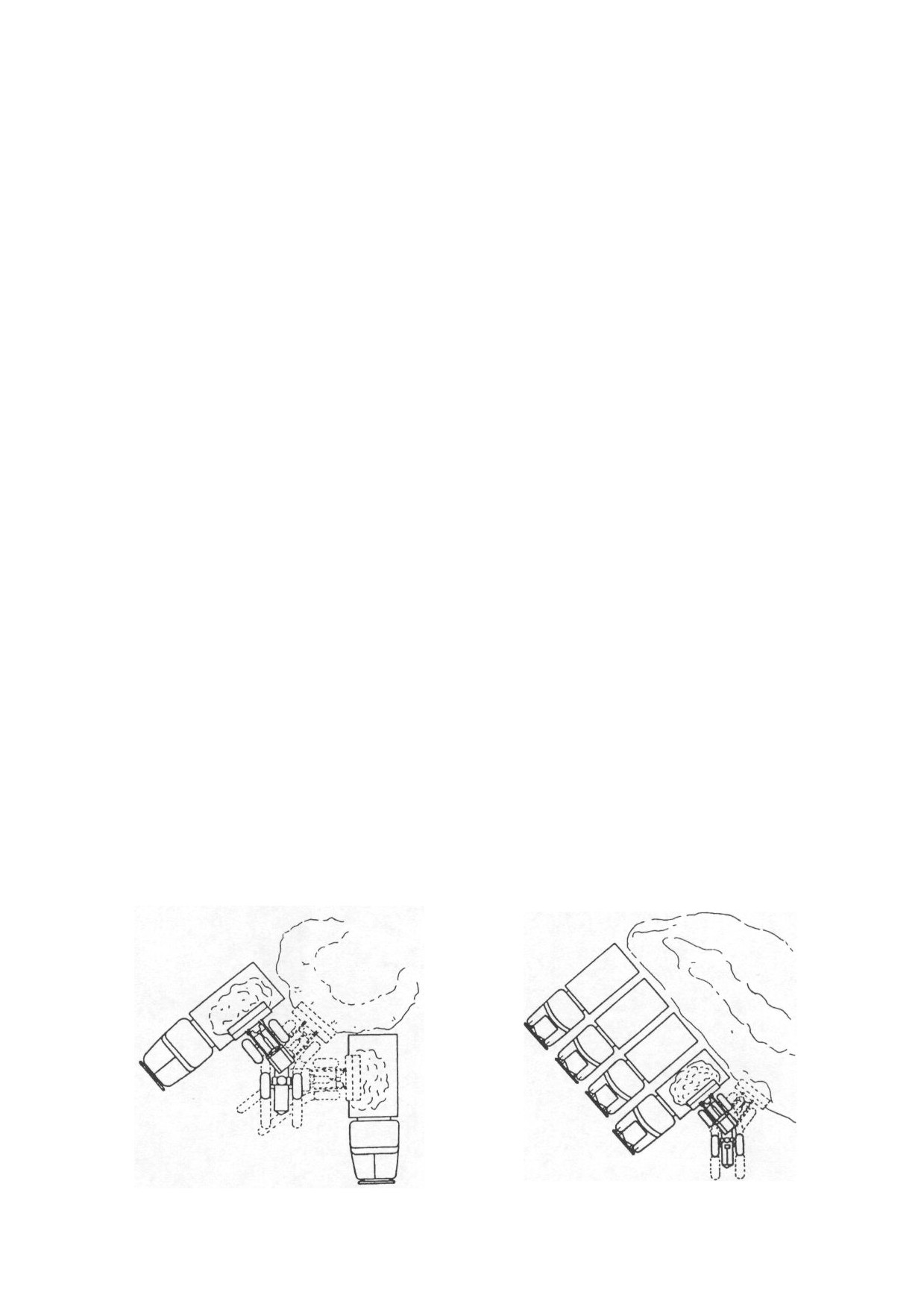

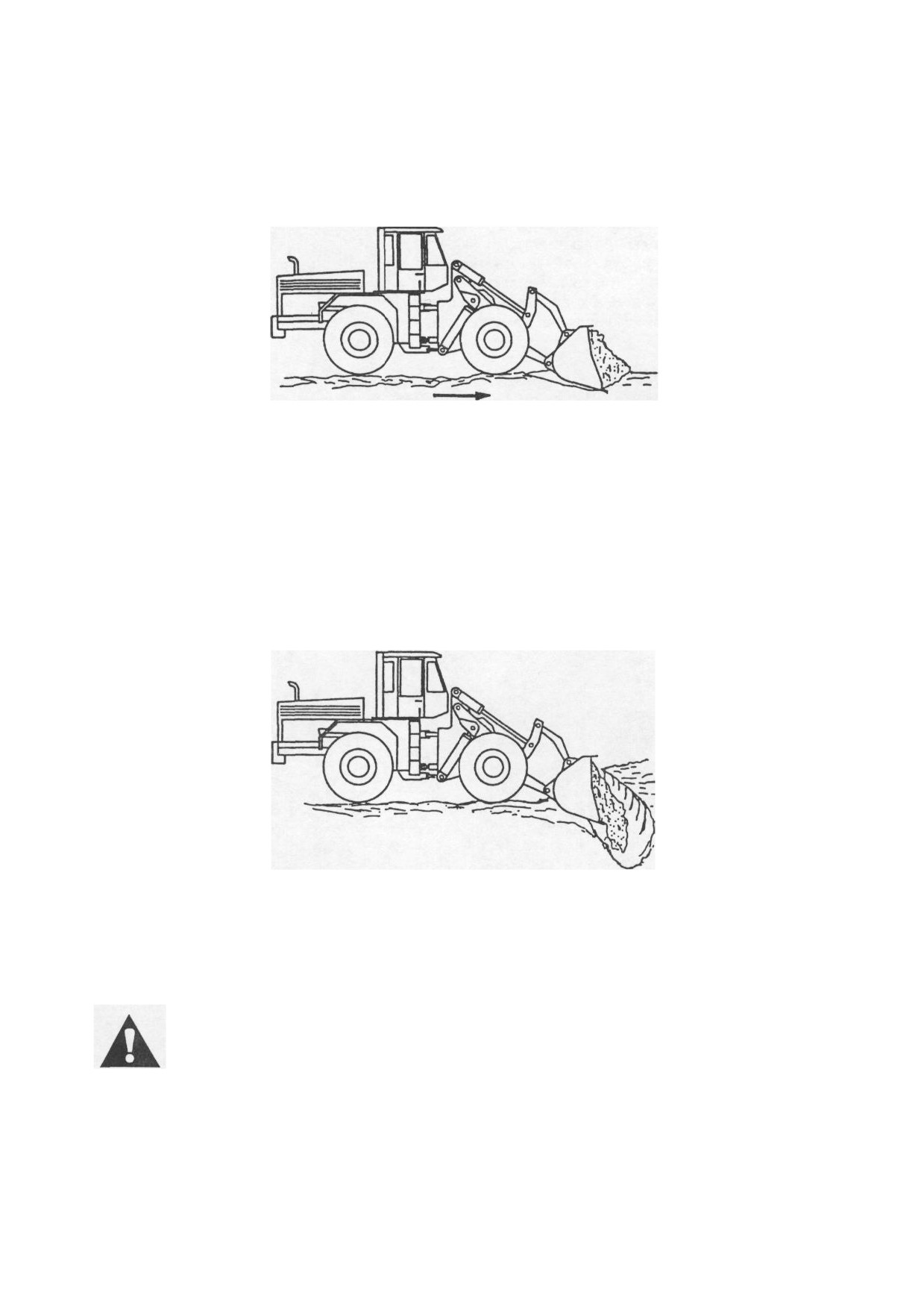

Рис. 4.22. Загрузка способом "V"

Рис.4.23. Способ последовательной погрузки

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 42

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Процесс наполнения ковша облегчается использованием силы напора, возникающей от

движения машины при подъезде к насыпи, с одновременным закрытием ковша. Это

закрытие может быть плавным или пульсирующим. Не рекомендуется выгружать материал

в транспортное средство с полной высоты подъема. Высоту выгрузки надо выбирать в

зависимости от высоты борта загружаемого транспорта.

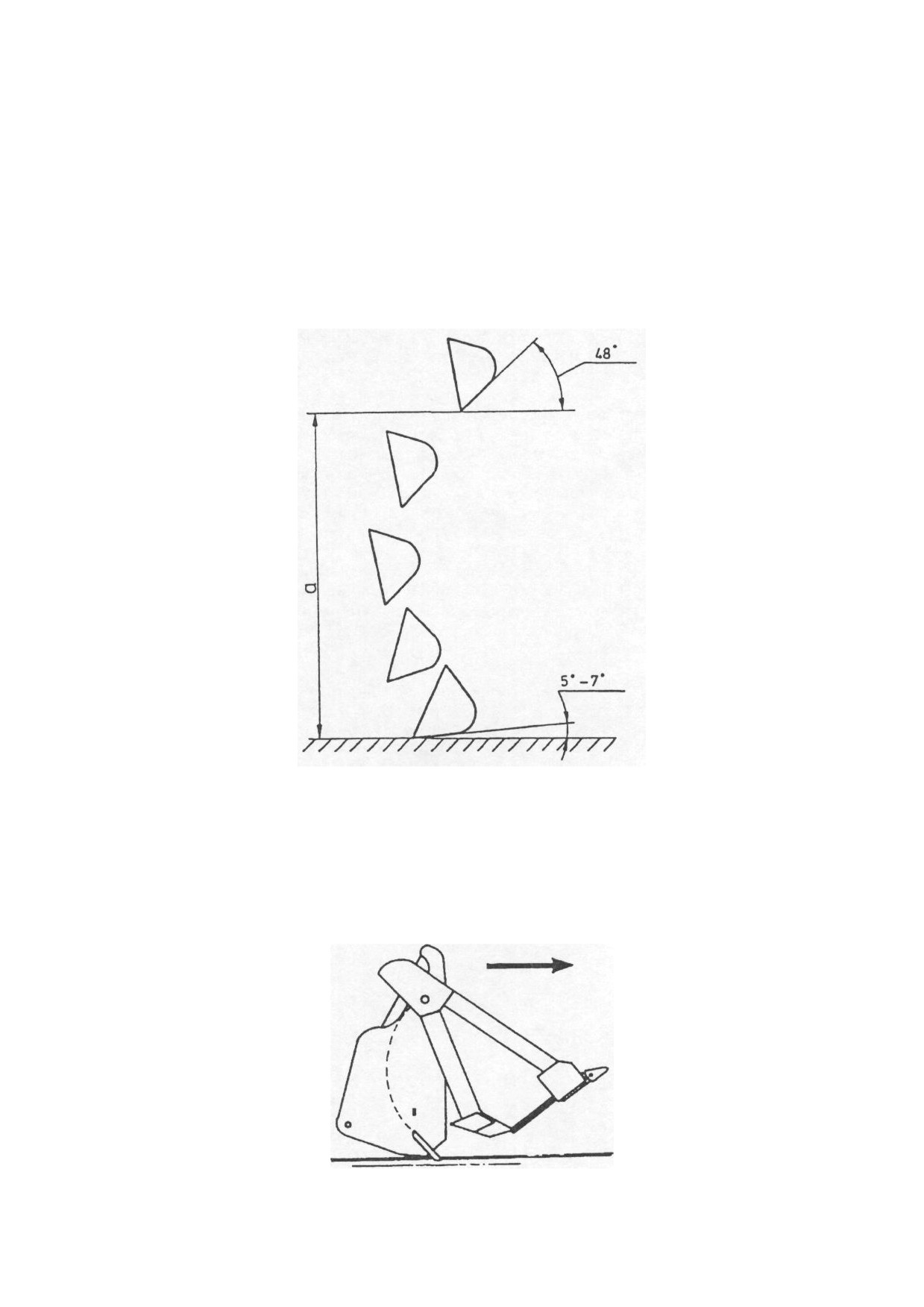

Рис. 4.24. Самопроизвольное выставление ковша для загрузки (забора материала)

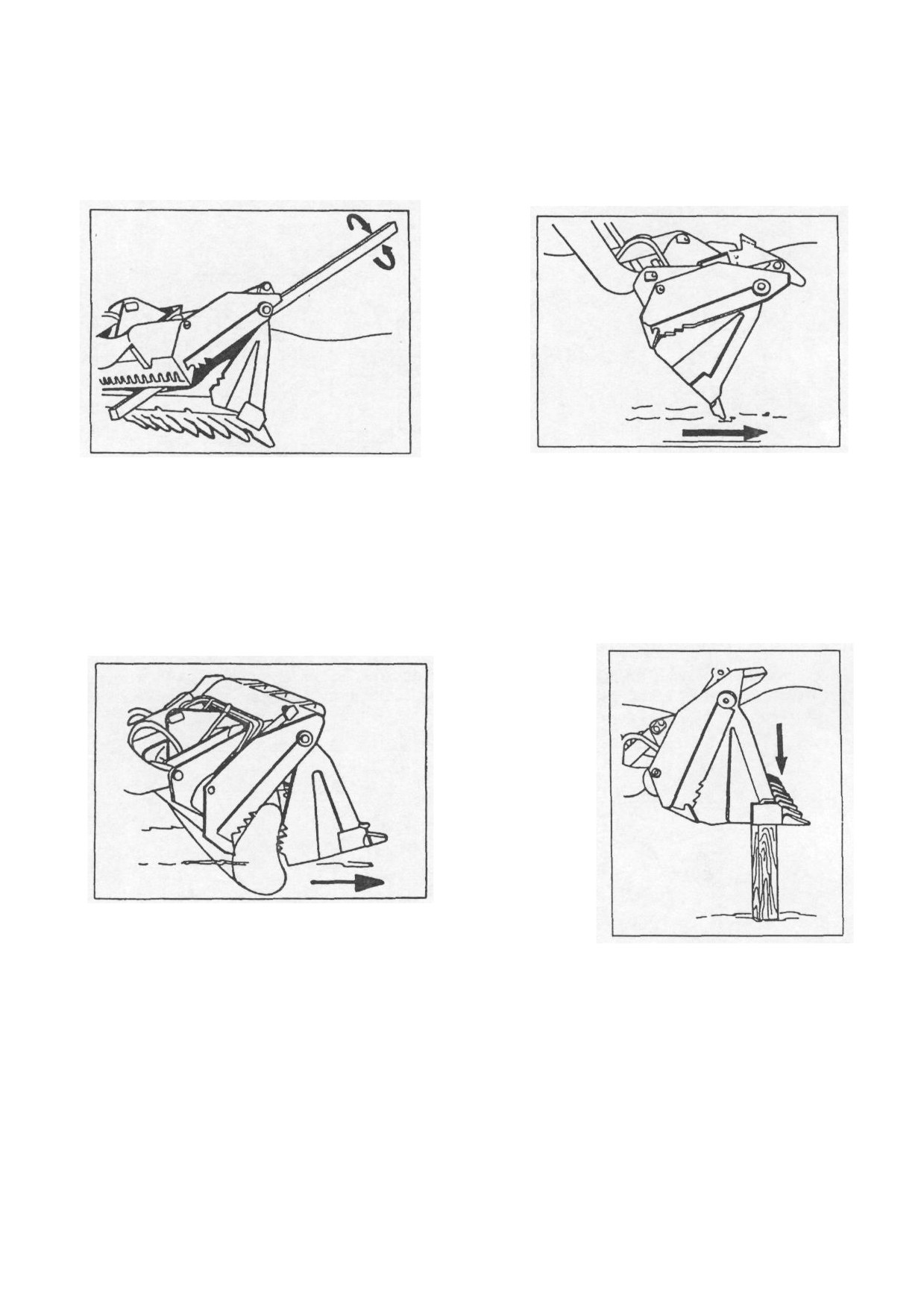

При пользовании многооперационным ковшом, как обычным стандартным необходимо

наклонить его вперед или назад и начать движение погрузчика вперед. Кромка отвальной

части многооперационного ковша будет заглубляться в грунт до тех пор пока режущая

кромка второй части ковша (челюсти) полностью не ляжет на грунт (Рис. 4.25.)

Рис. 4.25. Начало наполнения

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 43

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

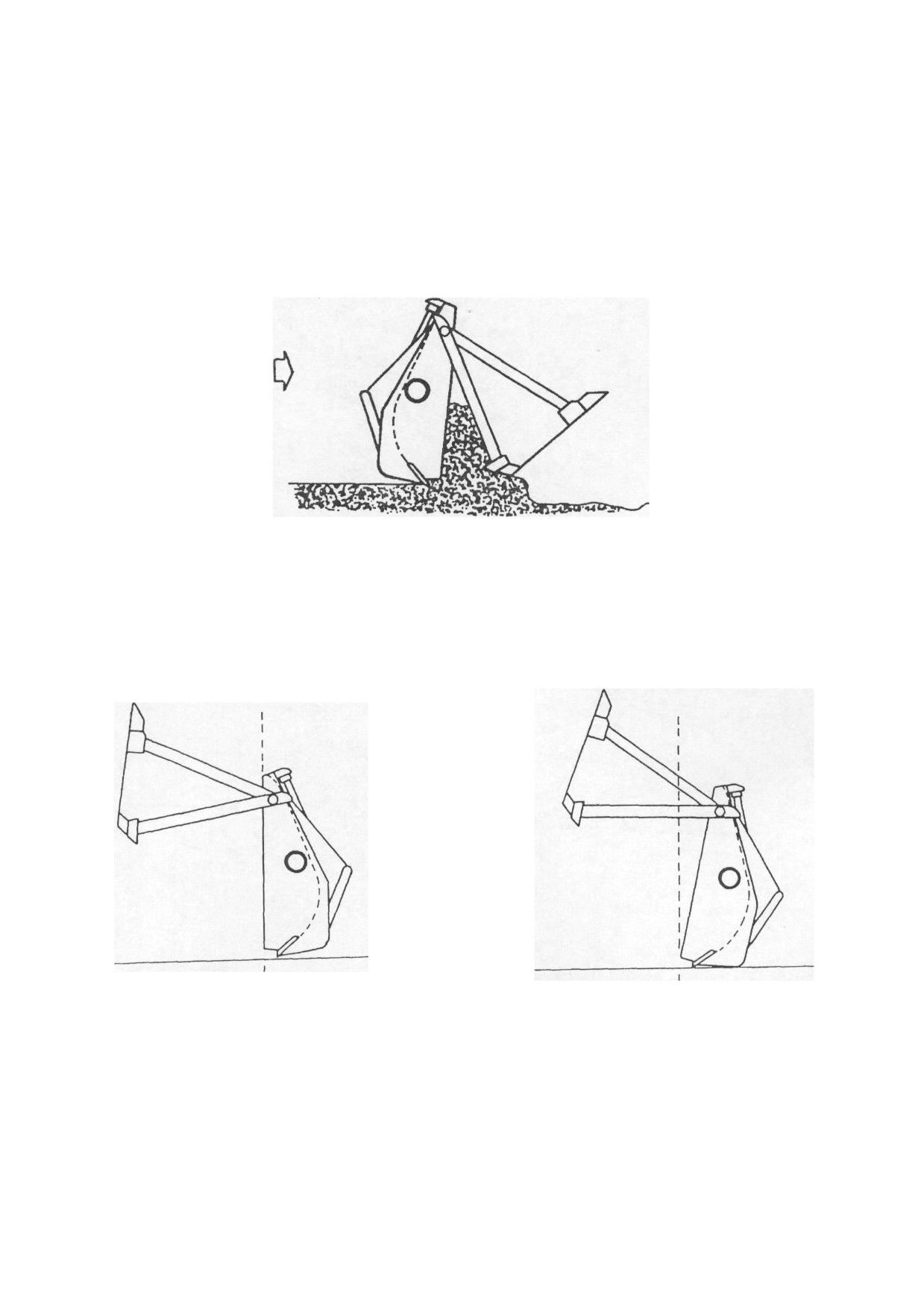

Рис. 4.26. Наполнение ковша

Рис. 4.27. Наполненный ковш

Далее надо продолжать движение погрузчиком вперед до тех пор, пока ковш не наполнится

материалом (Рис. 4.26.). Затем наклонить ковш назад и одновременно закрыть челюсть

ковша (Рис. 4.27.). Поднять ковш над землей и подъехать к месту выгрузки материала.

При заборе материала с вертикальной стены (экскавации) заборную плиту ковша необходимо

приставлять к обрабатываемой стене под прямым углом, как это показано на рисунке 4.28.

Слишком большое наклонение ковша назад приводит к тому, что ковш нажимает на стену

плоской поверхностью заборной плиты и не имеет возможности заглубиться в стену. Такой

непродуктивный метод работы приводит к неоправданным затратам энергии и времени, а также

может привести к повреждению гидроцилиндров и рабочей системы.

В случае отсыпки (валования) материала надо стремиться каждую порцию материала

переносить только один раз и до минимума сократить расстояние переноса материала.

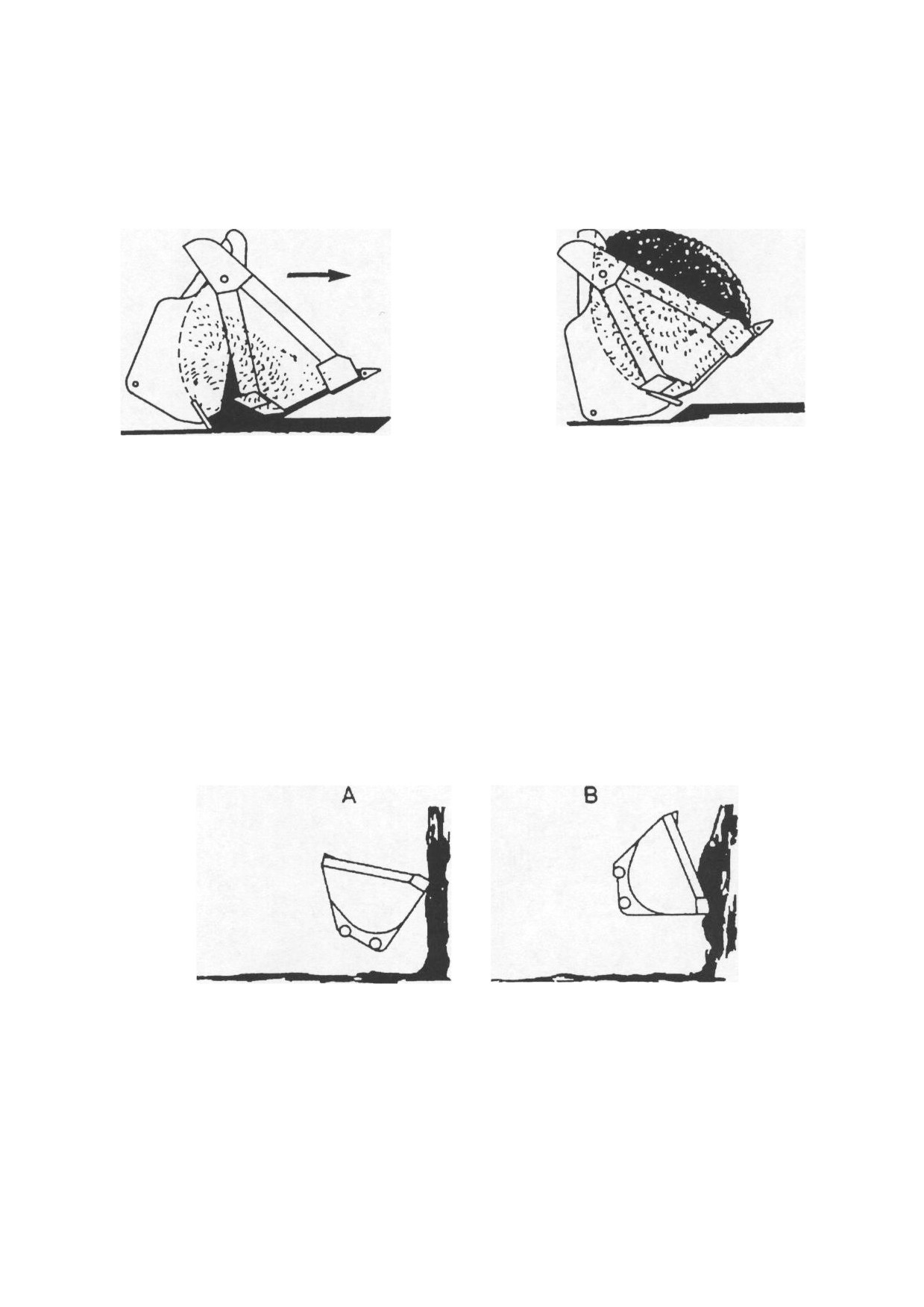

Рис.4.28. Загрузка ковша с вертикальной стены

А - Неправильно

в - Правильно

Наполненный ковш следует транспортировать в закрытом положении слегка подняв его над

поверхностью земли, примерно на 0,5 м, как это показано на рисунке 4.30.

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 44

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

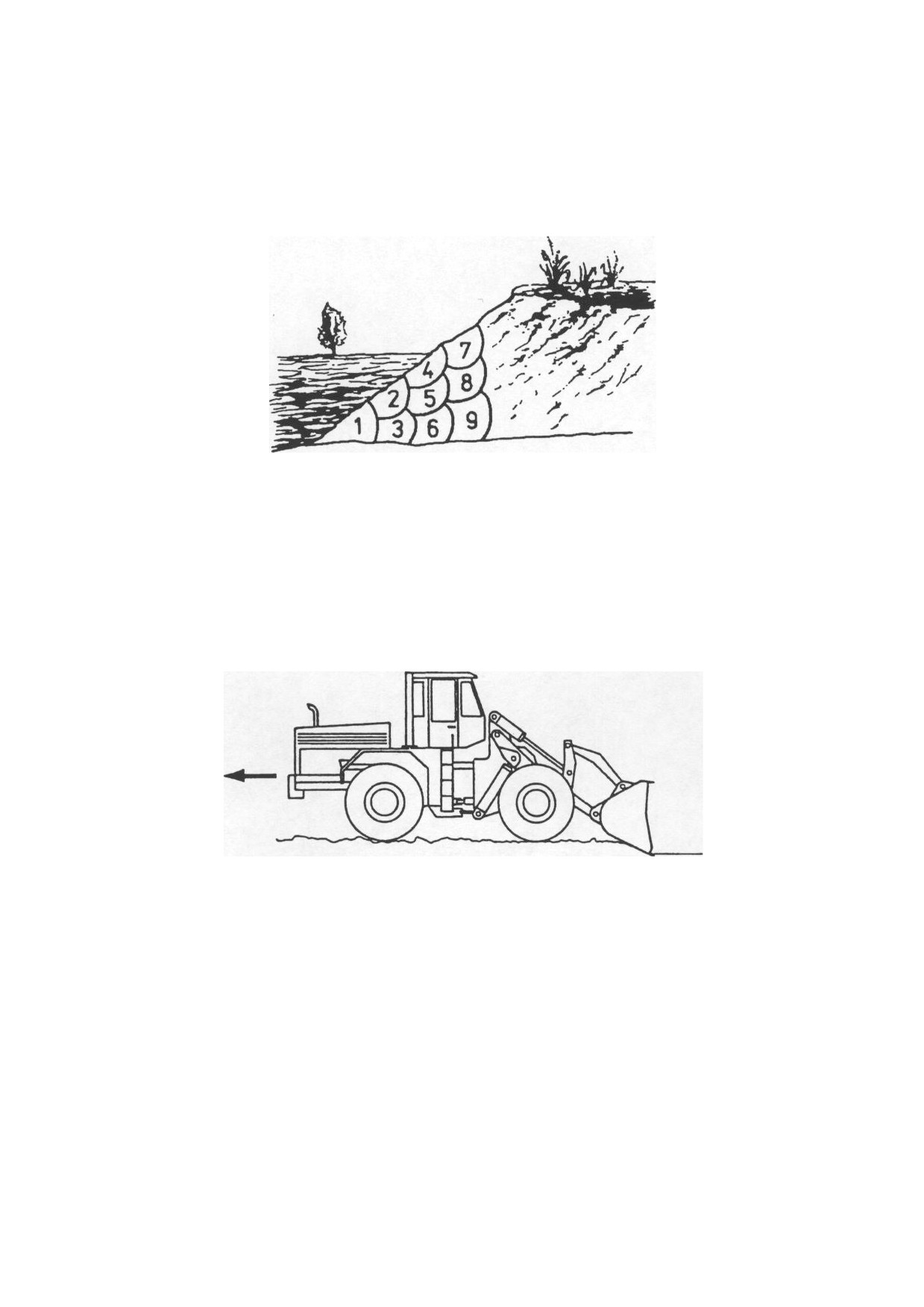

Рис. 4.29. Последовательность загрузки ковша

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 45

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

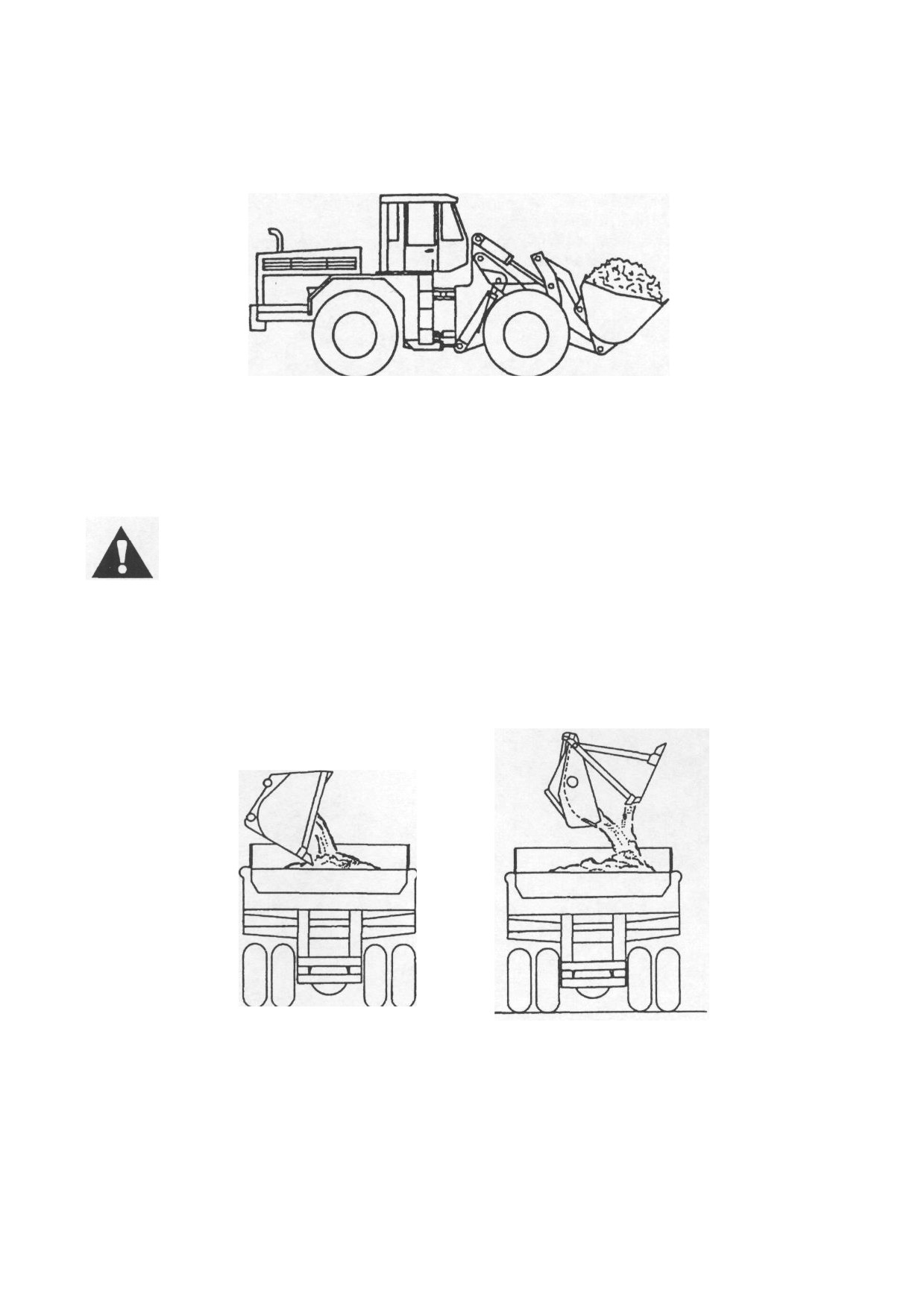

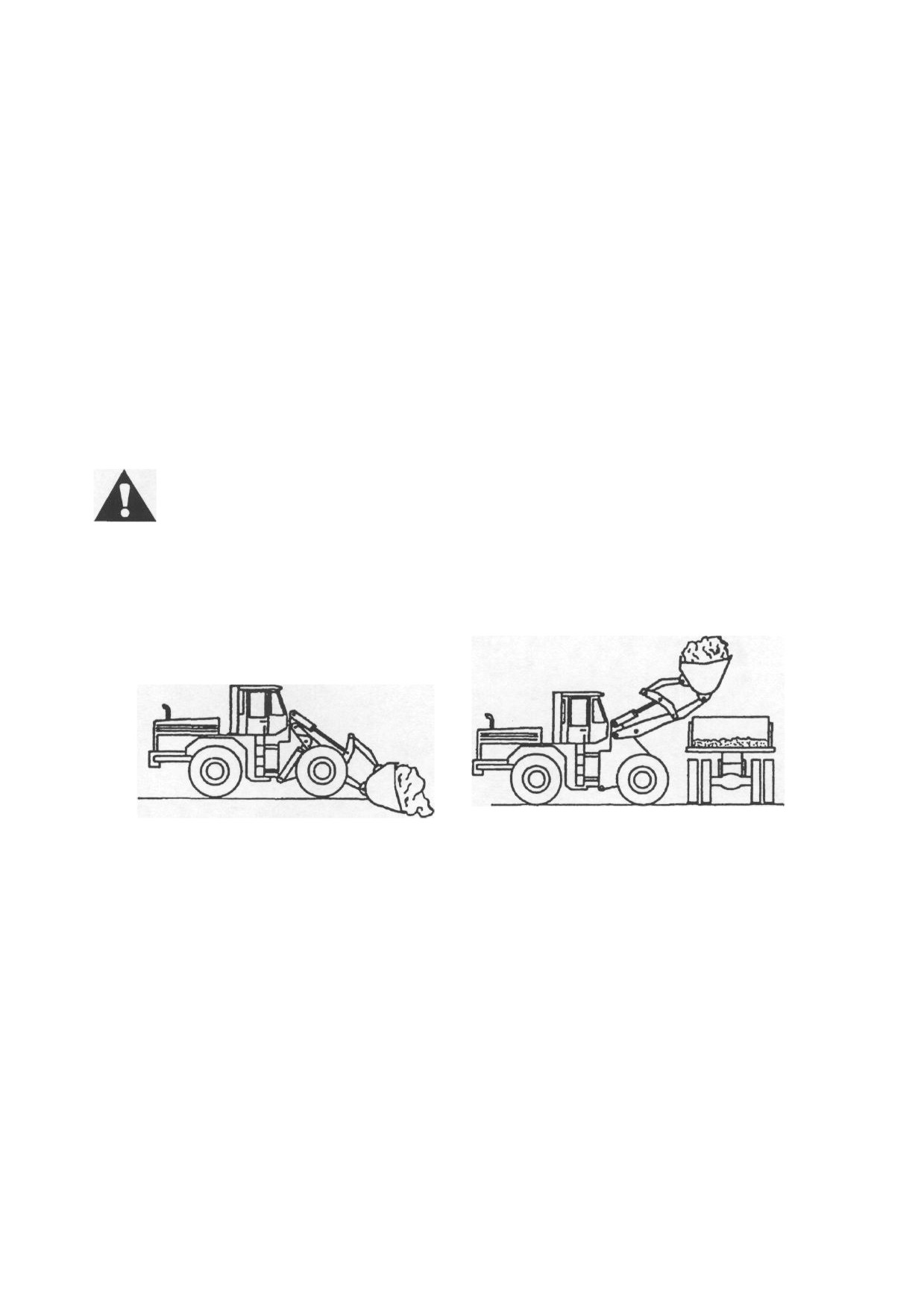

Рис. 4.30. Движение с наполненным ковшом

Не транспортировать загруженный ковш на максимальной высоте подъема. На неровности

участка следует въезжать медленно и без необходимости не поднимать ковш. Скорость

транспортировки надо выбирать такую, которая обеспечит полную безопасность.

ПРЕДУПРЕЖДЕНИЕ! Движение погрузчика с загруженным ковшом

допускается только при положении ковша в транспортном положении.

Категорически запрещается переезд машины с максимально поднятой или

выдвинутой горизонтально вперед стрелой.

При подъезде к грузовику ковш следует поднять только на такую высоту, которая обеспечит

его свободную разгрузку (Рис. 4.31.). Чтобы избежать резкого повышения (ударной) нагрузки

на задний мост, разгрузку ковша следует производить медленно. Потрясти ковш, чтобы

удалить из него остатки материала.

Рис. 4.31. Разгрузка материала на самосвал

Если высота борта загружаемого транспортного средства или бункера превышает

загрузочные возможности погрузчика, то рекомендуется отсыпать площадку с въездом на

нее из возможно твердого грунта и с нее производить загрузку транспорта.

Рекомендуется пользоваться ограничителем высоты подъема стрелы, особенно при

выполнении продолжительных работ с однообразным рабочим циклом.

При такой работе очень важно отработать наиболее выгодную установку загружаемых

транспортных средств.

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 46

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

При транспортировке деревьев и других длинных предметов с использованием много-

операционного ковша необходимо вывешивать груз так, как это показано на Рис. 4.32. Груз надо

предварительно приподнять и при необходимости подправить его положение так, чтобы он

лежал равновесно и не создавал скручивающих нагрузок в элементах рабочей системы.

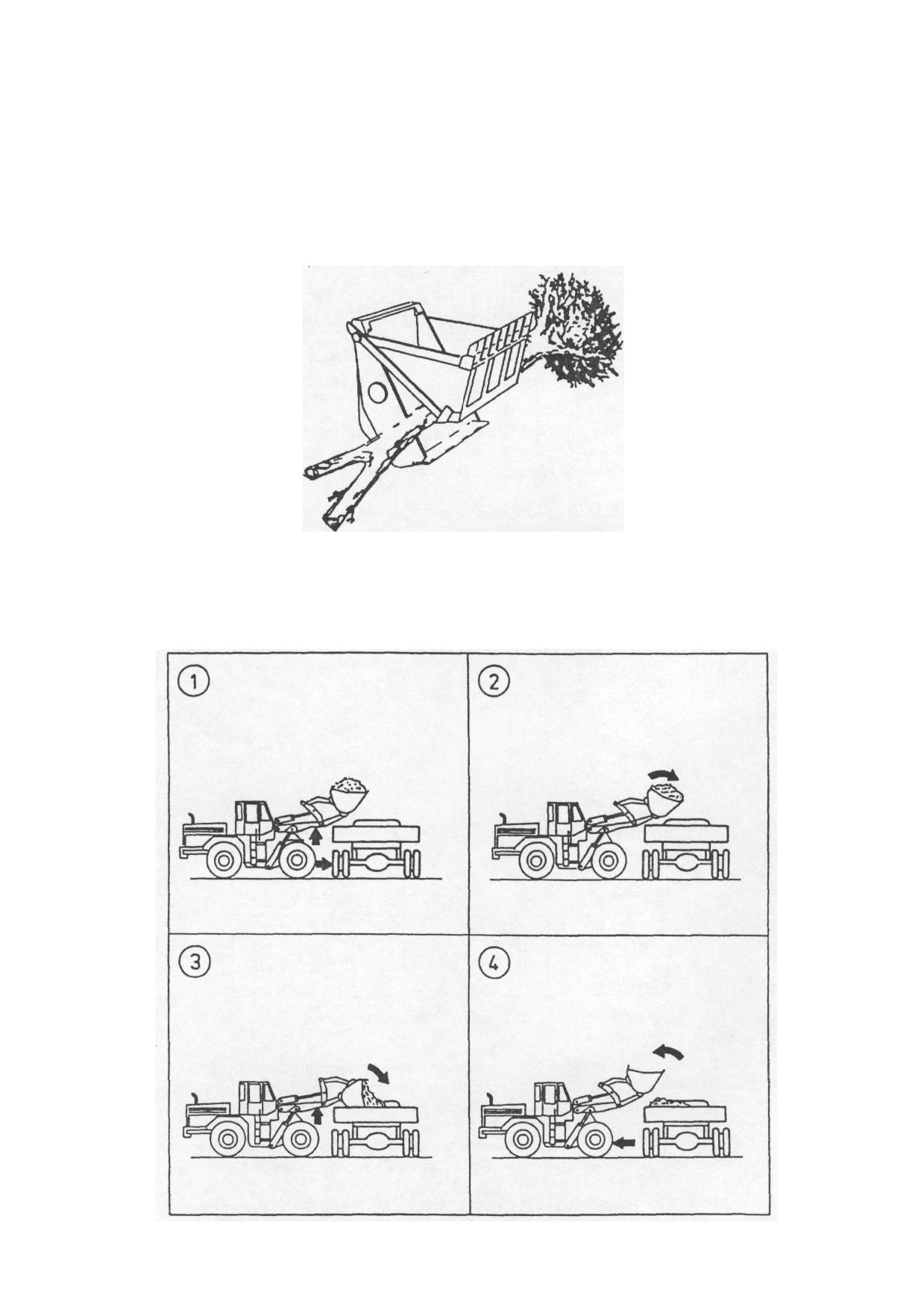

Рис. 4.32. Транспортировка деревьев с помощью многооперационного ковша

Цикл разгрузки материала на грузовик представлен на Рис. 4.33.

Рис. 4.33. Цикл разгрузки материала

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 47

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

1. Во-первых надо приблизиться к грузовику с настолько поднятым к овшом, чтобы не

повредить грузовую платформу грузовика.

2. Затем, когда ковш будет уже находиться над грузовой платформой, повернуть ковш в

положение «разгрузкиª (высыпания).

3. В конце высыпания необходимо поднять стрелу.

4. После высыпания материала из ковша необходимо закрыть ковш и с приподнятой

стрелой отъехать назад.

При подборе и погрузке скалистых материалов рекомендуется вначале подобрать отдельно

лежащие скальные глыбы. Затем следует подкопать грунт вокруг больших скальных глыб.

Когда достаточная часть земли будет удалена от глыбы, то ее легко будет приподнять,

втиснув повернутый вниз ковш под нее и одновременно приподнимая стрелу. Затем следует

опустить стрелу и попытаться закрыть ковш вместе со скальной глыбой.

ПРЕДУПРЕЖДЕНИЕ! Запрещается движение погрузчика с нестабильно

стоящими и качающимися большими камнями в ковше.

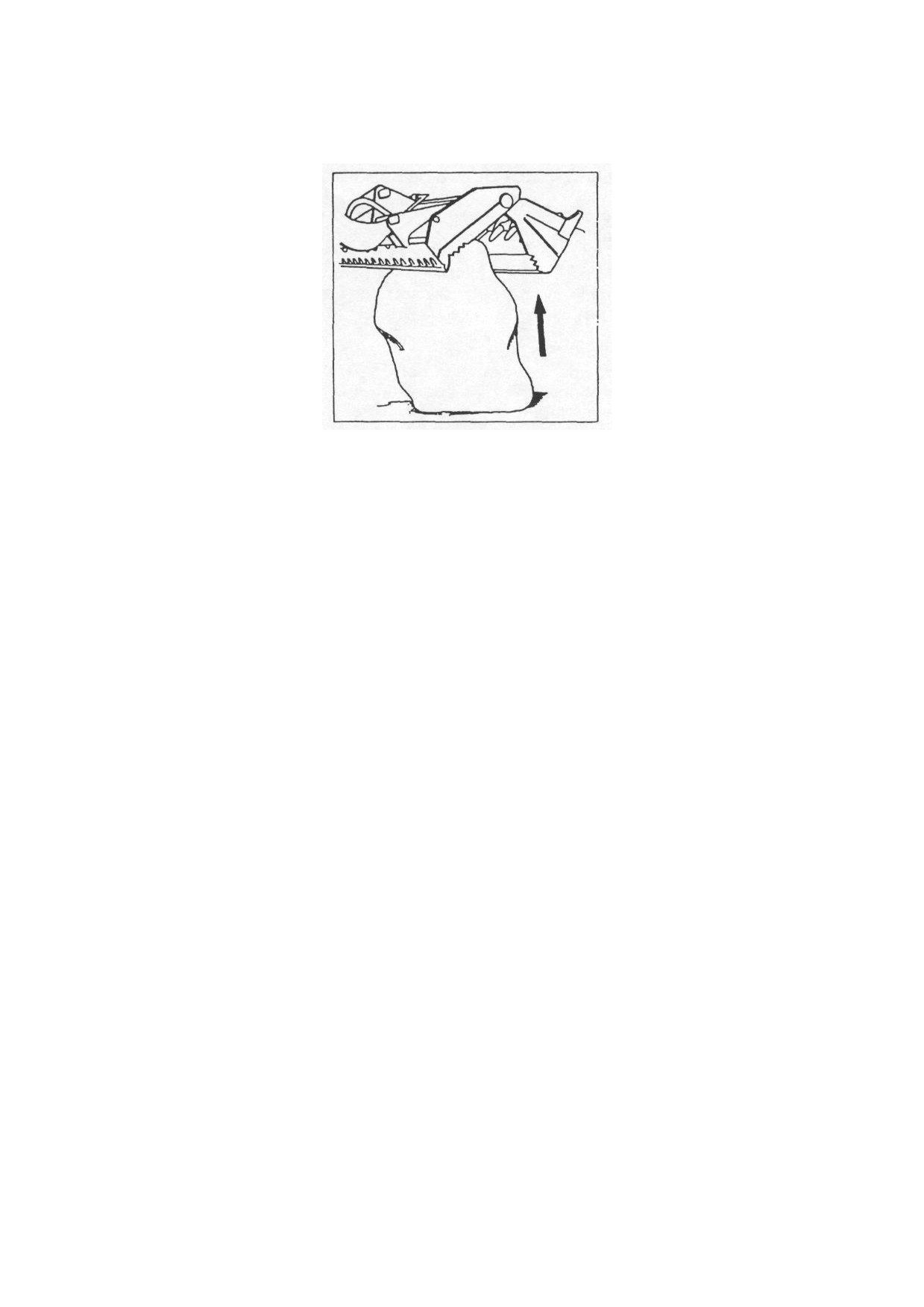

Перед погрузкой больших камней (скальных глыб) (Рис.4.34.) на днище грузовой

платформы самосвала следует насыпать слой песка или мягкого грунта, чтобы он выполнял

роль амортизирующего слоя для больших камней (глыб).

Рис. 4.34. Погрузка в грузовик больших камней

После разгрузки ковша рычаг управления ковшом следует установить в положение

"Закрытие". Как только будет возможность переноса края ковша над бортом самосвала, то

следует отъехать от самосвала задним ходом, опустить стрелу и возвратиться к месту

загрузки. Ковш в результате срабатывания механизма горизонтирования установится в

исходную позицию для нового цикла загрузки.

При ожидании транспорта под загрузку ковш следует опустить на землю.

4.17.2. ВЫЕМКА ГРУНТА, ЗАЧИСТКА И ВЫРАВНИВАНИЕ ТЕРРИТОРИИ

Для выемки грунта или для отрывки котлована ковш следует опустить на землю. Двигаясь

погрузчиком установить режущую кромку ковша на требуемый угол заглубления в грунт

(Рис. 4.35.). Для достижения требуемой эффективности заполнения ковша необходимо с

помощью рычагов управления стрелой и ковшом менять угол и глубину заглубления

режущей кромки ковша. Установить параметры, при которых наполнение будет наиболее

эффективным. Когда ковш наполнится, то следует поднять его и отвести загруженный

материал в место предназначения.

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 48

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Рис. 4.35. Выемка материалов и отрывка котлованов

Засыпку котлованов (Рис. 4.36.) можно производить путем сталкивания грунта ковшом

слегка повернув его "вниз", или путем засыпания котлована грунтом, привезенном в ковше

погрузчика.

Рекомендуется засыпать котлованы на высоту несколько большую, чем уровень основного

грунта, так как насыпной грунт осаждается и выравнивается с уровнем основного грунта.

При засыпке котлована надо подъехать под прямым углом к борту котлована, но так, чтобы

передние колеса погрузчика находились в безопасном расстоянии от кромки борта.

Рис. 4.36. Засыпка котлована

ВНИМАНИЕ: Ни в коем случае нельзя копать ковшом полностью повернутым вниз, так

как при этом происходит неблагоприятное разложение сил, что может привести к

полному выходу из строя рабочей системы машины.

ПРЕДУПРЕЖДЕНИЕ! Запрещается работать очень близко от опасных

козырьков

(навесов) обрывов. Неумелая работа по забору грунта на

вертикальных стенах, обрывах может привести к образованию

нависающих "козырьков", которые создают угрозу их обрушения на

погрузчик. Поэтому не следует допускать их образования или принять

меры к их устранению другими методами (взрывом, сталкиванием сверху и

т. д.).

Очередность забора грунта при отработке уступа показана на Рис. 4.37.

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 49

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Рис. 4.37. Отработка уступа

Выравнивание грунта рекомендуется производить при движении задним ходом. Для этого

необходимо слегка приподнять ковш и повернуть его вниз (Рис. 4.38.), а затем поставить

рычаг управления стрелой в "Плавающее положение" ("d", Рис 4.19.). При этом вес рабочей

системы нажимает на грунт и при движении погрузчика назад кромка ковша нагребает грунт

и равномерно разравнивает его по всей поверхности участка. Можно разравнивать грунт

вышеуказанным способом, но с неподвижным положением стрелы. Выбор метода зависит

от оператора и условий местности.

Рис. 4.38. Нагребание и разравнивание грунта на территории

При полном открытии поворотной челюсти многооперационного ковша он может быть

использован в качестве бульдозерного отвала. При копке ковш следует устанавливать так,

как показано на Рис. 4.39. Если перерабатываемый грунт твердый или замерзший, то в

первую очередь надо разрыхлить (размягчить) его на участке производства работ, а затем

его можно перерабатывать погрузчиком. Можно сорвать (разрыхлить) твердый слой только

на небольшом отрезке рабочей территории, а затем выбрать грунт на этом отрезке до

заданной глубины, после чего перейти к следующему отрезку и т.д. Это исключит

необходимость повторно разрыхлять всю территорию рабочего участка, когда грунт снова

замерзнет при длительном периоде производства работ. При рыхлении твердого слоя с

целью избежания изгиба или поломки зубьев ковша нельзя производить поворот

погрузчика, особенно тогда, когда зубья ковша заглублены в грунт.

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 50

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Рис. 4.39. Многооперационный ковш в положении бульдозерного отвала

Малые или средние деревья можно валить ковшом, поднятым на уровень глаз оператора,

нажимая на дерево средней частью ковша. Не следует валить деревья ударом в дерево.

После сваливания дерева следует отъехать от него назад, а затем, опустив ковш до уровня

грунта, вытолкнуть дерево с участка производства работ.

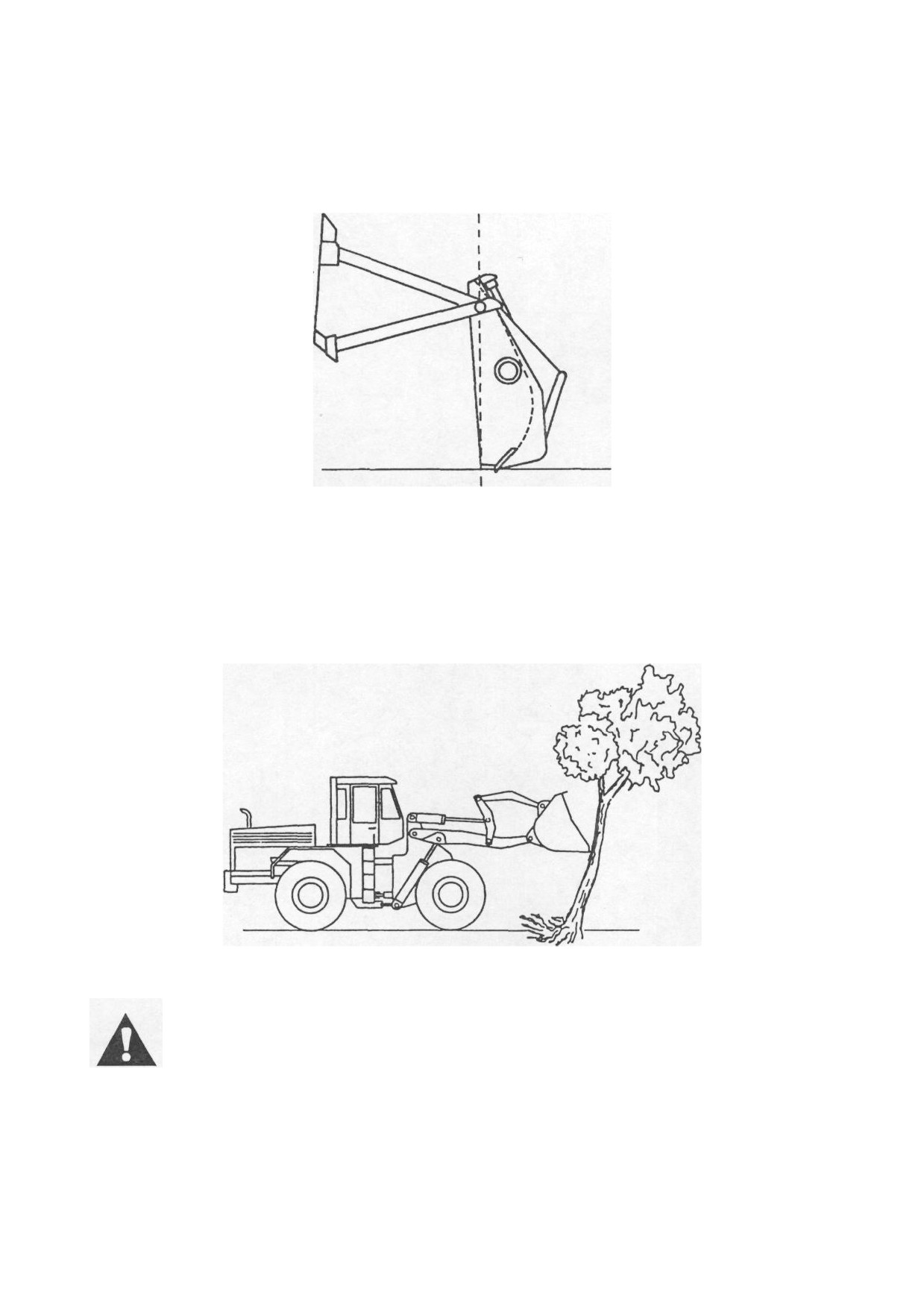

Рис. 4.40. Установка ковша для валки малого дерева

ПРЕДУПРЕЖДЕНИЕ! Не рекомендуется использовать погрузчик для

транспортировки больших предметов, которые не умещаются в ковше. Это

может быть крайне опасным, так как эти предметы могут упасть на

оператора. Нельзя поднимать такие предметы выше рабочего положения

оператора без дополнительного закрепления их в ковше.

Большие деревья с толстыми корнями могут потребовать их подкопки с нескольких сторон

для ослабления их корневой системы, как это показано на Рис. 4.41. После подкопки корней

дерево необходимо свалить методом, описанным выше при удалении малых деревьев. Для

валки деревьев на мягком грунте можно использовать трос. После сваливания дерева

необходимо подать погрузчик назад, опустить ковш, вставить его под корни, приподнять

дерево и вытолкнуть его из зоны производства работ.

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 51

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

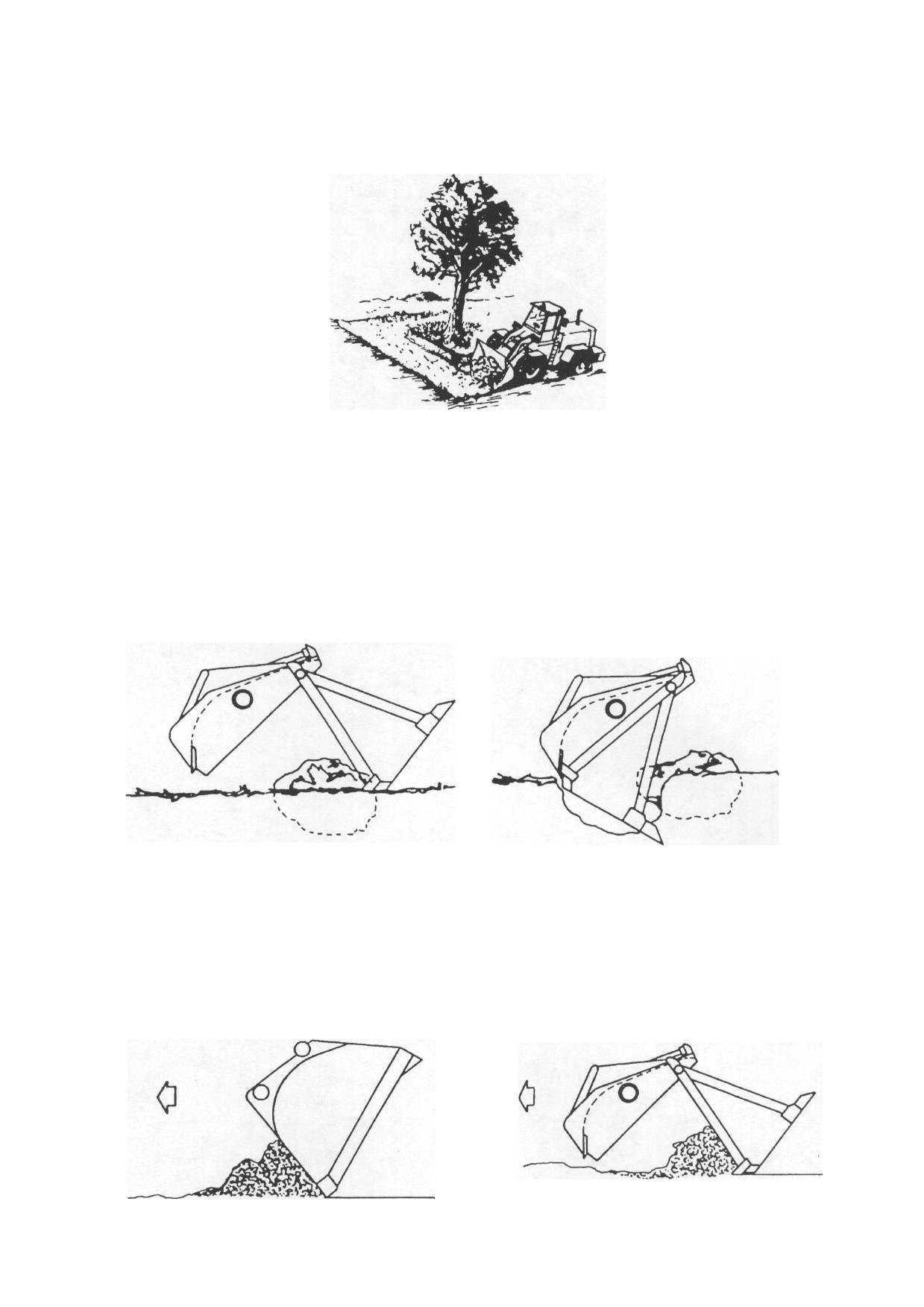

Рис. 4.41. Удаление больших деревьев

При очистке каменистой территории в первую очередь следует убрать мелкие и отдельно

лежащие камни. Затем легче будет убирать крупные камни (глыбы). После выделения

больших камней, для того, чтобы использовать большее вырывное усилие и лучше

заглубиться, следует подкопать камень ковшом (Рис. 4.42.). Для увеличения вырывного

усилия и уменьшения буксования колес необходимо вырывать глыбу и одновременно

толкать ее ковшом. Запрещается использовать челюсть многооперационного ковша для

вырыва предметов, заглубленных в грунт.

Неправильно

Правильно

Рис. 4.42. Удаление больших камней

При выравнивании поверхности в сыпучем материале необходимо установить ковш так, как

это показано на Рис. 4.43. или на Рис. 4.44. и двигаясь назад увлекать за собой и

выравнивать материал. Этим методом не рекомендуется пользоваться, когда сыпучий

материал обладает абразивными свойствами.

Рис. 4.43. Выравнивание территории

Рис. 4.44. Выравнивание территории

стандартным ковшом

многооперационным ковшом

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 52

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Установив многооперационный ковш в положение сгребания грунта, и слегка приоткрыв

челюсть ковша можно разровнять (расстелить) высыпаемый из ковша материал. Толщину слоя

рассыпаемого материала можно регулировать степенью открытия челюсти ковша (Рис. 4.45.).

Рис. 4.45. Расстилка материала с помощью многооперационного ковша

При полном открытии челюсти многооперационного ковша этот ковш можно использовать в

качестве бульдозерного отвала. При выравнивании территории ковш надо установить так,

как это показано на Рис.

4.46. При разгребании материала или для получения

плитообразного среза грунта ковш следует установить так, как это показано на Рис. 4.47.

Рис. 4.46. Разравнивание материала

Рис. 4.47. Сгребание материала с помощью

с помощью многооперационного ковша

многооперационного ковша

ПРИМЕРЫ НЕПРАВИЛЬНОГО ИСПОЛЬЗОВАНИЯ МНОГООПЕРАЦИОННОГО КОВША.

Многооперационный ковш может быть легко поврежден, если он будет применяться для

производства работ, для которых он не предназначен. На нижеприведенных иллюстрациях

приведены примеры неправильного использования многооперационного ковша.

Не следует использовать механизм поворота ковша для вытягивания предметов, вбитых

(вкопанных) в землю, так как это грозит изгибом челюсти ковша (Рис. 4.48.).

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 53

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Не допускается

Не допускается

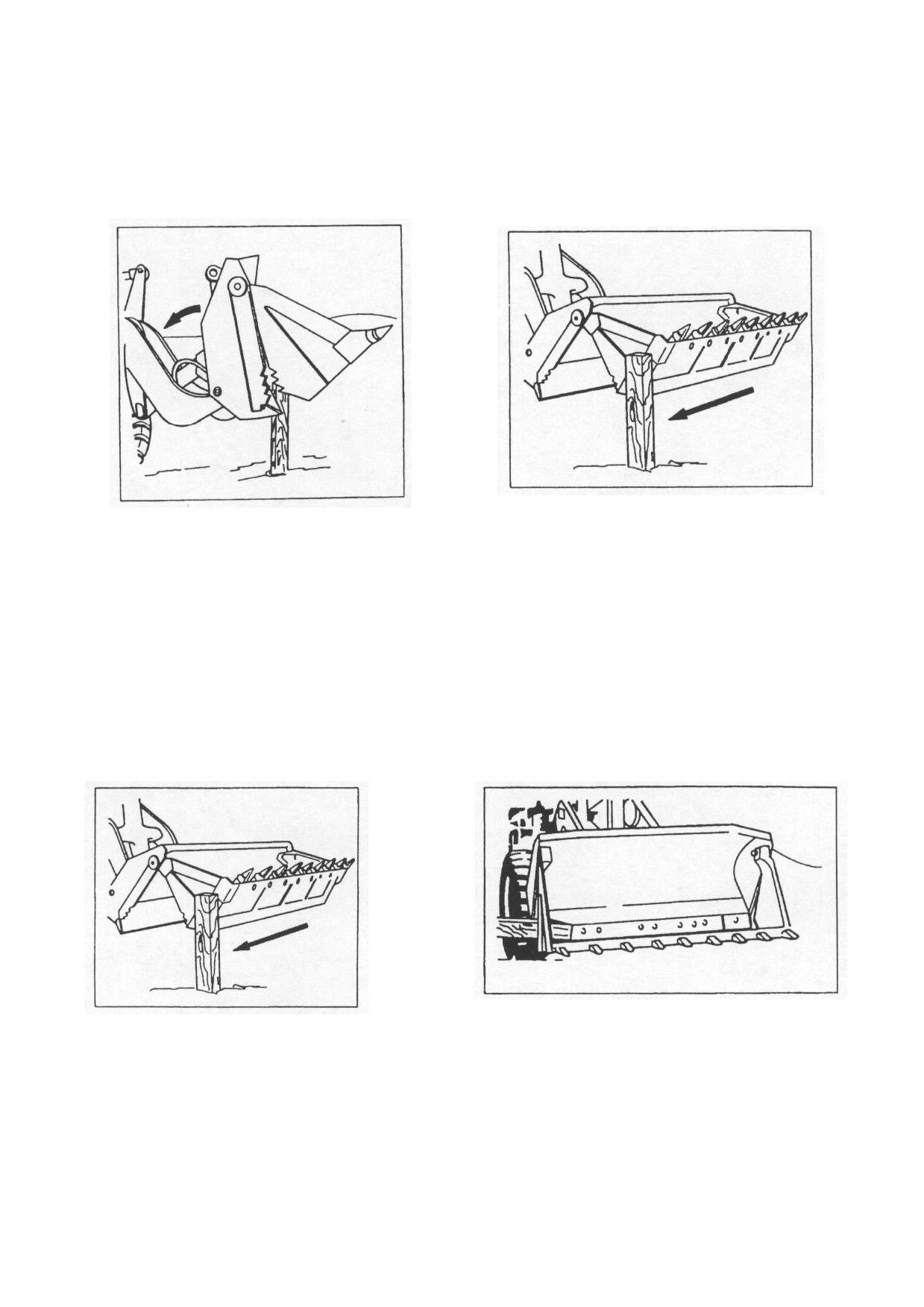

Рис. 4.48. Вытягивание вбитых в землю

Рис. 4.49. Выламывание

предметов многооперационным ковшом

вкопанных предметов с помощью

многооперационного ковша

Не пробовать ломать вбитые или вкопанные в землю предметы методом их вытягивания

челюстью многооперационного ковша, так как челюсть может изогнуться (Рис. 4.49.).

Не толкать никакие вбитые или вкопанные предметы боком ковша, особенно когда он

открыт (рис. 4.50.), так как это может привести к деформации боковых деталей челюсти

ковша.

Не допускается

Не допускается

Рис. 4.50. Толкание вкопанных предметов

Рис. 4.51. Неравномерное сжатие

боком челюсти

(закрытие) ковша

Не захватывать предметы только одной стороной челюсти, так как неравномерное сжатие

(закрытие) ковша может вызвать его деформацию (Рис. 4.51.).

Не захватывать никакие предметы с целью их разрушения за счет сжатия между ковшом и

его челюстью, так как это может привести к деформации ковша и его челюсти (Рис. 4.52.).

ГЛАВА 4

ЭКСПЛУАТАЦИЯ МАШИНЫ

Страница 54

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Не допускается

Не допускается Рис. 4.52.

Рис. 4.53. Сгребание (срезание) грунта

Разрушение сжатых предметов

многооперационным ковшом

Не сгребать (не срезать) грунт движением вперед многооперационным ковшом, установлен-

ным в положение высыпания (Рис. 4.53.), так как это может привести к повреждению

гидроцилиндра механизма открытия ковша.

Не допускается Рис. 4.54.

Не допускается

Скручивание челюсти ковша

Рис. 4.55. Использование

многооперационного ковша для вбивания

кольев и столбиков

Не ударять о стену котлована, предметом зажатия между ковшом и челюстью (Рис. 4.54.),

так как это может привести к скручиванию челюсти.

Не использовать дно ковша для забивания кольев и столбиков (Рис. 4.55.), так как это

приведет к искривлению челюсти.

Не пытаться поднимать крупногабаритные и тяжелые предметы, чтобы манипулировать ими

(Рис. 4.56.), так как это может привести к повреждению ковша и его механизма.

ЭКСПЛУАТАЦИЯ МАШИНЫ

ГЛАВА 4

Страница 55

ТЕХНИКА ПРОИЗВОДСТВА РАБОТ ПОГРУЗЧИКОМ

Не допускается Рис. 4.56. Поднятие недопустимо

тяжелых предметов с помощью многооперационного ковша

Погрузчик можно использовать также для поднятия грузов, используя вырывное усилие

ковша. Однако, следует избегать вырывание пружинящих материалов, так как это грозит их

неожиданным разжатием, что небезопасно для окружающих людей и для машины.

При использовании вырывного усилия ковша нагрузку необходимо прикладывать в средине

ковша.

Погрузчик может также толкать и нажимать на заборы, стены и т.д. Эти операции следует

выполнять таким же методом, которым сваливаются деревья. В таких случаях ковш должен

быть установлен горизонтально.

Погрузчик может также кратковременно буксировать прицепы и перетягивать тяжелые

грузы. При этом следует избегать пробуксовки колес.

4.18. БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ

Быстроразъемное соединение установлено на стреле погрузчика и предназначено для

крепления, а также для быстрой и легкой замены приспособленного для этого рабочего

оборудования (ковша, захвата, подъемных вил и т.д.)

Быстроразъемное соединение выполнено в виде сварной рамы, оснащенной угловыми

зацепами оборудования, двумя блокирующими шкворнями, перемещаемыми гидравличес-

кими цилиндрами.

Гидравлические шланги подвода масла к гидроцилиндрам заканчиваются гнездом

быстроразъемного гидравлического соединения.

Быстроразъемное соединение соединено шкворнями шарнирно со стрелой рабочего

оборудования погрузчика.

На стреле рабочего оборудования установлены маслопроводы, предназначенные для

подвода масла к блокировочному механизму быстроразъемного соединения или к

гидравлическим цилиндрам рабочего дополнительного оборудования. Эти подводящие

маслопроводы могут использоваться периодически, для чего оператор должен

подсоединить их вручную. Для обеспечения правильного и надежного соединения

маслопроводов их концы оснащены быстроразъемными гидравлическими соединениями.

содержание      ..     1      2      3      4      ..
