ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-13








T16J-03-03-009







T16J-03-03-011









T16J-03-03-010





T16J-03-03-019





48 -  Канал первого контура

стрелы (опускание)

51 -  Канал второго контура стре-

лы (подъем)

54 -  Канал второго контура руко-

яти (движение к стреле)

56 -  Канал механизма вращения поворот-

ной части (вращение влево)

49 -  Канал второго контура

стрелы (опускание)

52 -  Канал второго контура руко-

яти (движение от стрелы)

55 -  Канал первого контура руко-

яти (движение к



стреле)

57 -  Канал механизма вращения поворот-

ной части



(вращение вправо)

50 -  Канал первого контура

стрелы (подъем)

53 -  Канал первого контура руко-

яти (движение от стрелы)









Второй контур
стрелы

Первый контур

стрелы

48

49

17

18

15

16

36

35

50

38

51

56

13

57

39

Механизм
вращения

поворотной

части

Первый контур
рукояти

Второй

контур ру-

52

5

53

14

12

9

11

13

55

54

36

3

4

Поперечное сечение D

1

Поперечное сечение E

Поперечное сечение F

37

10

2

7

A

A-A

A

26

24

22

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-14

КАНАЛЫ КОНТУРА УПРАВЛЕНИЯ



Со стороны клапана управления (исполнение ISO)

Наименование

Сообщение

Примечание

Канал A

Правый клапан управления

Давление управления подъемом стрелы

Канал B

Правый клапан управления

Давление управления опусканием стрелы

Канал C

Левый клапан управления

Давление  управления механизмом вращения вправо

Канал D

Левый клапан управления

Давление управления механизмом вращения влево

Канал E

Левый клапан управления

Давление управления движением рукояти от стрелы

Канал F

Левый клапан управления

Давление управления движением рукояти к стреле

Канал G

Правый клапан управления

Давление управления движением ковша к рукояти

Канал H

Правый клапан управления

Давление управления движением ковша от рукояти

Канал I

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  левая
сторона, передний ход

Канал J

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  левая
сторона, задний ход

Канал K

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  правая
сторона, передний ход

Канал L

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  правая
сторона, задний ход

Канал M

Клапан управления дополнительным рабочим оборудованием

Давление управления  на включение дополнительного ра-
бочего оборудования

Канал N

Клапан управления дополнительным рабочим оборудованием

Давление управления на выключение дополнительного ра-
бочего оборудования

Канал SA

Датчик давления управления насосом (4-х-золотн.)

Управление подачей насоса 1

Канал SB

Датчик давления управления насосом (5-и-золотн.)

Управление подачей насоса 2

Канал PI

Клапан блокировки системы управления

Первичное давление управления

Канал PH

Клапан блокировки системы управления

Первичное давление управления (контур подогрева)

Канал SH

Стояночный тормоз механизма  вращения поворотной части

Давление  выключения тормоза

Канал DF

Гидробак

Слив в гидробак

Со стороны клапана управления (исполнение Hitachi)

Наименование

Сообщение

Примечание

Канал А

Правый клапан управления

Давление управления подъемом стрелы

Канал B

Правый клапан управления

Давление управления опусканием стрелы

Канал C

Левый клапан управления

Давление управления движением рукояти от стрелы

Канал D

Левый клапан управления

Давление управления движением рукояти к стреле

Канал Е

Левый клапан управления

Давление управления механизмом вращения влево

Канал F

Левый клапан управления

Давление  управления механизмом вращения вправо

Канал G

Правый клапан управления

Давление управления движением ковша к рукояти

Канал H

Правый клапан управления

Давление управления движением ковша от рукояти

Канал I

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  левая
сторона, задний ход

Канал J

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  левая
сторона, передний ход

Канал K

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  правая
сторона, передний ход

Канал L

Клапан управления механизмом передвижения

Давление  управления  механизмом  передвижения,  правая
сторона, задний ход

Канал M

Клапан управления дополнительным рабочим оборудованием

Давление  управления    на  включение  дополнительного  ра-
бочего оборудования

Канал N

Клапан управления дополнительным рабочим оборудованием

Давление управления на выключение дополнительного ра-
бочего оборудования

Канал SA

Датчик давления управления насосом (4-х-золотн.)

Управление подачей насоса 1

Канал SB

Датчик давления управления насосом (5-и-золотн.)

Управление подачей насоса 2

Канал PI

Клапан блокировки системы управления

Первичное давление управления

Канал PH

Клапан блокировки системы управления

Первичное давление управления (контур подогрева)

Канал SH

Стояночный тормоз механизма вращения поворотной части

Давление выключения тормоза

Канал DF

Гидробак

Слив в гидробак



ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-15

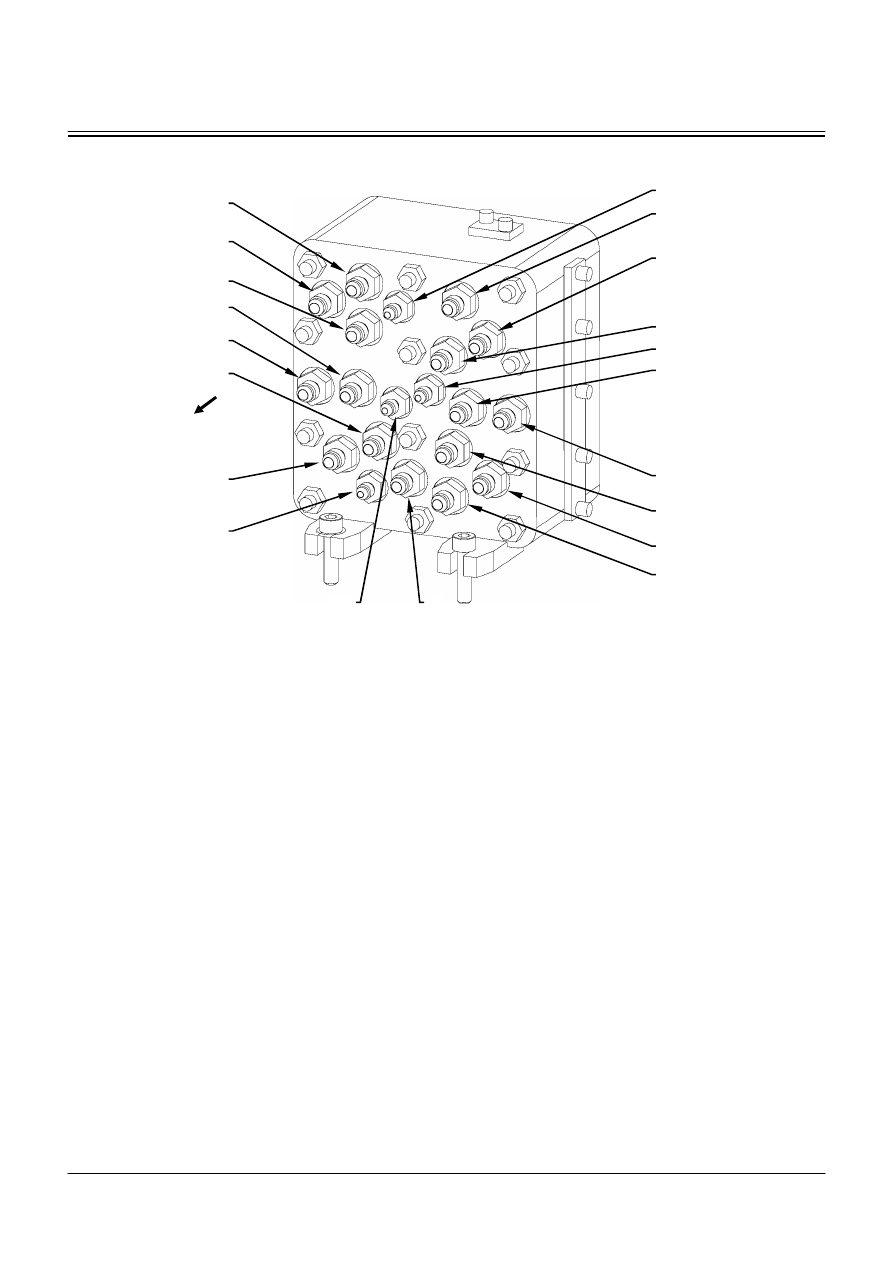

Гидрораспределитель Гидрораспределитель Гидрораспределитель Гидрораспределитель



T178-03-06-016



Гидрораспределитель Гидрораспределитель

Со стороны клапана управления

E

F

K

C

D

H

PI

SH

A

PH

M

J

I

N

B

SB

SA

L

DF

G

В сторону клапана
управления

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-16


Со стороны гидрораспределителя

Наименование

Сообщение

Примечание

Канал 1

Гидрораспределитель

Давление управления подъемом стрелы

Канал 2

Гидрораспределитель

Давление управление движением ковша от ру-
кояти

Канал 3

Гидрораспределитель

Давление управления движением рукояти от стрелы

Канал 4

Гидрораспределитель

Заглушка

Канал 5

Гидрораспределитель

Давление  управления  вращением  поворотной
части влево

Канал 6

Гидрораспределитель

Давление  управления  вращением  поворотной
части вправо

Канал 7

Гидрораспределитель

Давление  управления  движением  ковша  к  руко-
яти

Канал 8

Гидрораспределитель

Давление управления движением ковша к рукояти

Канал 9

Гидрораспределитель

Давление  управления  передним  ходом  левой
стороны механизма передвижения

Канал 10

Гидрораспределитель

Давление  управления  задним  ходом  левой
стороны механизма передвижения

Канал 11

Гидрораспределитель

Давление  управления передним ходом правой
стороны механизма передвижения

Канал 12

Гидрораспределитель

Давление  управления  задним  ходом  левой
стороны механизма передвижения

Канал 13





Заглушка

Канал 14





Заглушка

Канал SE





Заглушка

Канал SM

Гидробак

Слив в гидробак

Канал SN





Заглушка

Канал SP

Гидробак

Слив в гидробак

Канал SL

Гидрораспределитель

Давление управления клапаном-сумматором потоков

Канал SK





Заглушка
