ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-9



ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-10

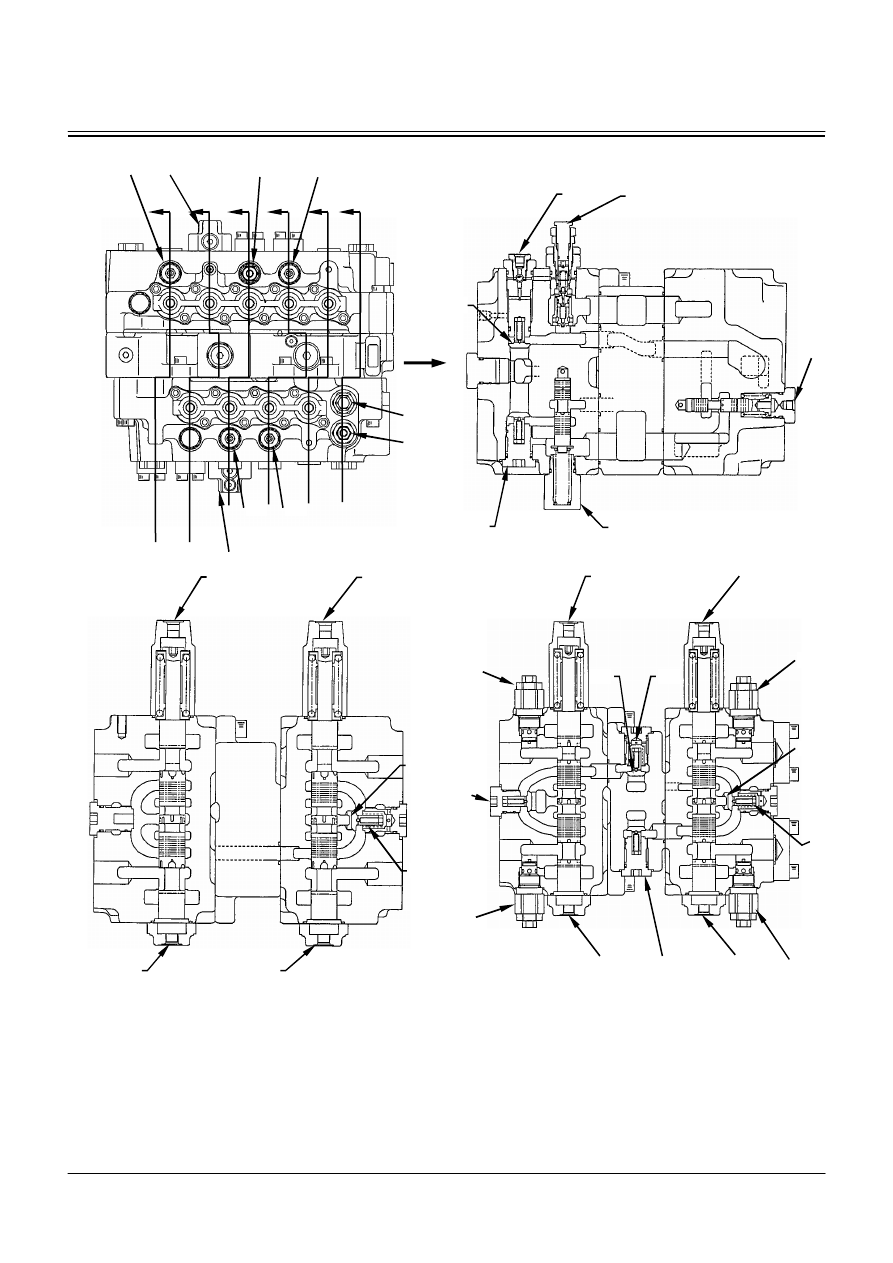

ГИДРОРАСПРЕДЕЛИТЕЛЬ






T16J-03-03-004




1 -  Клапан переключения гидрозам-

ка (стрела)

11 -  Обратный клапан нагрузки

(первый послед. контур рукояти)

21 -  Перегрузочный предохр. клапан

(контур доп. раб. обор.

)



31 -  Клапан «ИЛИ»

2 -  Перепускной отсечной клапан 12

-

Клапан переключения гидро-

замка (рукоять)

22 -  Обратный клапан нагрузки (послед.

контур лев. мех. передвиж.)

32 -  Основной  предохр. клапан

3 -  Обратный клапан нагрузки (вто-

рой послед. контур рукояти)

13 -  Перегрузочный предохр.

клапан (рукоять)

23 -  Перепускной отсечной клапан 33

-

Обратный клапан нагрузки

(послед. контур ковша)

4 -  Обратный клапан нагрузки (вто-

рой паралл. контур рукояти)

14 -  Обратный клапан гидрозам-

ка (рукоять)

24 -  Обратный клапан нагрузки (паралл.

контур лев. мех. передвиж.)

34 -  Перегруз. предохрани-

тельный клапан (ковш)

5 -  Обратный клапан (контур объе-

динения потоков рукояти)

15 -  Обратный клапан нагрузки

(второй послед. контур стрелы)

25 -  Обратный клапан (контур

объединения потоков ковша)

35 -  Обр. клапан нагр. (первый

паралл. контур стрелы)

6 -  Обр. клапан (контур объединения

потоков доп. раб. обор.)

16 -  Обр. клапан нагрузки (второй

паралл. контур стрелы)

26 -  Обр. клапан (контур присоединения

к осн. предохр. клапану)

36 -  Перегруз. предохр. клапан

(стрела)

7 -  Регенеративный клапан рукояти 17

-

Перегрузочный предохр. кла-

пан (режим работы стрелы)

27 -  Обратный клапан (контур

объединения потоков ковша)

37 -  Обр. клапан (контур объедине-

ния



потоков стрелы)

8 -  Обр. клапан (первый паралл. контур

рукояти (движ. рукояти от стрелы))

18 -  Клапан переключ. перегруз.

предохр. клапана стрелы

28 -  Клапан-сумматор потоков 38

-

Обратный клапан

гидрозамка (стрела)

9 -  Обр. клапан нагрузки (первый паралл.

контур рукояти (движ. рук. к стреле))

19 -  Обр. клапан нагрузки (послед.

контур доп. раб. обор.)

29 -  Обратный клапан (контур клапа-

на-сумматора потоков)

39 -  Подпиточный клапан (вто-

рой контур рукояти)

10 -  Обратный клапан нагрузки (после-

довательный контур механизма

вращения поворотной части)

20 -  Обратный клапан нагрузки

(параллельный контур доп.

рабочего оборудования)

30 -  Обратный клапан (контур при-

соединения к основному предо-

хранительному клапану)





1

2

3 4 5 6

7

8

13

14
15

16

17

18

21

23

24

25

27

28

33

34

35

36

38

39

22

Мех. передвиж.
(прав. сторона)

Контур
ковша

Перв. конт. стрелы

Второй
контур рукояти

Мех. пере-

движ.

(лев. ст.)

Контур доп.
раб. обор.

Второй  контур
стрелы

Мех.

вращ.

пов.

части

Первый контур
рукояти

9 10

11

12

19

20

26

29

30

31

32

37

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-11







T16J-03-03-005







T16J-03-03-008







T16J-03-03-006











T16J-03-03-007





40 -  Канал управления передним

ходом правой стороны

механизма передвижения

43 -  Канал управления задним

ходом правой стороны

механизма передвижения

45 -  Канал управления

движением ковша к

рукояти

47 -  Канал управления

дополнительным

рабочим оборудованием

41 -  Канал управления передним

ходом левой стороны

механизма передвижения

44 -  Канал управления

движением ковша от

рукояти

46 -  Канал управления

дополнительным

рабочим оборудованием



42 -  Канал управления задним

ходом левой стороны

механизма передвижения











32

30

29

28

Левая сторона
механизма передвиже-
ния

Правая сто-
рона меха-
низма пере-

40

41

22

24

43

42

Дополнитель-
ное рабочее
оборудование

Ковш

44

46

21

19

20

47

6

34

33

34

Передняя
сторона

13

14

17,18

21

32

31

34

38

36

A

B

C

D

E

F

31

Поперечное сечение А

Поперечное сечение В

Поперечное сечение С

23

21

45

25

27

ПОИСК НЕИСПРАВНОСТЕЙ / Расположение компонентов

T5-2-12





T16J-03-03-004




1 -  Клапан переключения гидрозам-

ка (стрела)

11 -  Обратный клапан нагрузки

(первый послед. контур рукояти)

21 -  Перегрузочный предохр. клапан

(контур доп. раб. обор.

)



31 -  Клапан «ИЛИ»

2 -  Перепускной отсечной клапан 12

-

Клапан переключения гидро-
замка (рукоять)

22 -  Обратный клапан нагрузки (послед.

контур лев. мех. передвиж.)

32 -  Основной  предохр. клапан

3 -  Обратный клапан нагрузки (вто-

рой послед. контур рукояти)

13 -  Перегрузочный предохр.

клапан (рукоять)

23 -  Перепускной отсечной клапан 33

-

Обратный клапан нагрузки
(послед. контур ковша)

4 -  Обратный клапан нагрузки (вто-

рой паралл. контур рукояти)

14 -  Обратный клапан гидрозам-

ка (рукоять)

24 -  Обратный клапан нагрузки (паралл.

контур лев. мех. передвиж.)

34 -  Перегруз. предохрани-

тельный клапан (ковш)

5 -  Обратный клапан (контур объе-

динения потоков рукояти)

15 -  Обратный клапан нагрузки

(второй послед. контур стрелы)

25 -  Обратный клапан (контур

объединения потоков ковша)

35 -  Обр. клапан нагр. (первый

паралл. контур стрелы)

6 -  Обр. клапан (контур объединения

потоков доп. раб. обор.)

16 -  Обр. клапан нагрузки (второй

паралл. контур стрелы)

26 -  Обр. клапан (контур присоединения

к осн. предохр. клапану)

36 -  Перегруз. предохр. клапан

(стрела)

7 -  Регенеративный клапан руко-

яти

17 -  Перегрузочный предохр. кла-

пан (режим работы стрелы)

27 -  Обратный клапан (контур

объединения потоков ковша)

37 -  Обр. клапан (контур объеди-

нения



потоков стрелы)

8 -  Обр. клапан (первый паралл. контур

рукояти (движ. рукояти от стрелы))

18 -  Клапан переключ. перегруз.

предохр. клапана стрелы

28 -  Клапан-сумматор потоков 38

-

Обратный клапан гидро-
замка (стрела)

9 -  Обр. клапан нагрузки (первый паралл.

контур рукояти (движ. рук. к стреле))

19 -  Обр. клапан нагрузки (послед.

контур доп. раб. обор.)

29 -  Обратный клапан (контур клапа-

на-сумматора потоков)

39 -  Подпиточный клапан (вто-

рой контур рукояти)

10 -  Обратный клапан нагрузки (после-

довательный контур механизма
вращения поворотной части)

20 -  Обратный клапан нагрузки

(параллельный контур доп.
рабочего оборудования)

30 -  Обратный клапан (контур при-

соединения к основному предо-
хранительному клапану)





1

2

3 4 5 6

7

8

13

14
15

16

17

18

21

23

24

25

27

28

33

34

35

36

38

39

22

Мех. передвиж.
(прав. сторона)

Контур
ковша

Перв. конт. стрелы

Второй
контур рукояти

Мех. пере-

движ.

(лев. ст.)

Контур доп.
раб. обор.

Второй контур
стрелы

Мех.

вращ.

пов.

части

Первый контур
рукояти

9 10

11

12

19

20

26

29

30

31

32

37
