ПОИСК НЕИСПРАВНОСТЕЙ / Общая часть

T5-1-25

Объект регулировки

Тип регулировки

Диапазон

регулировки

Стандартное

значение

Максимальный рабочий объем
насоса 2 для гидромолота 1

Клапан управления максимальным рабочим объе-
мом насоса 2 в режиме АТТ "BRK1"

54,4

÷ 204

204 см

3



Максимальный рабочий объем
насоса 2 для гидромолота 2

Клапан управления максимальным рабочим объе-
мом насоса 2 в режиме АТТ "BRK2"

54,4

÷ 204

204 см

3



Максимальный рабочий объем
насоса 2 для гидромолота 3

Клапан управления максимальным рабочим объе-
мом насоса 2 в режиме АТТ "BRK3"

54,4

÷ 204

204 см

3



Максимальный рабочий объем
насоса 2 для гидромолота 4

Клапан управления максимальным рабочим объе-
мом насоса 2 в режиме АТТ "BRK4"

54,4

÷ 204

204 см

3



Максимальный рекомендуе-
мый суммарный вращающий
момент  насосов 1 и 2 для всех
режимов

Клапан управления максимальным стандартным
суммарным вращающим моментом насосов 1 и 2
для всех режимов

773

÷ 1145

1145 Н.м

Максимальный рекомендуе-
мый суммарный вращающий
момент  насосов 1 и 2 для гид-
ромолота 1

Клапан управления максимальным стандартным
суммарным вращающим моментом насосов 1 и 2 в
режиме АТТ "BRK1"

773

÷ 1145

1145 Н.м

Максимальный рекомендуе-
мый суммарный вращающий
момент  насосов 1 и 2 для гид-
ромолота 2

Клапан управления максимальным стандартным
суммарным вращающим моментом насосов 1 и 2 в
режиме АТТ "BRK2"

773

÷ 1145

1145 Н.м

Максимальный рекомендуе-
мый суммарный вращающий
момент  насосов 1 и 2 для гид-
ромолота 3

Клапан управления максимальным стандартным
суммарным вращающим моментом насосов 1 и 2 в
режиме АТТ "BRK3"

773

÷ 1145

1145 Н.м

Максимальный рекомендуе-
мый суммарный вращающий
момент  насосов 1 и 2 для гид-
ромолота 4

Клапан управления максимальным  стандартным
суммарным вращающим моментом насосов 1 и 2 в
режиме АТТ "BRK4"

773

÷ 1145

1145 Н.м

Максимальный требуемый
вращающий момент насоса 2
для всех режимов

Клапан управления максимальным требуемым вра-
щающим моментом насоса 2 для всех режимов

386

÷ 819

819 Н.м

Максим. требуемый вращаю-
щий момент насоса 2 для гид-
ромолота 1

Клапан управления максимальным требуемым вра-
щающим моментом насоса 2 в режиме АТТ "BRK1"

386

÷ 819

819 Н.м

Максимальный требуемый
вращающий момент насоса 2
для гидромолота 2

Клапан управления максимальным требуемым вра-
щающим моментом насоса 2 в режиме АТТ "BRK2"

386

÷ 819

819 Н.м

Максимальный требуемый
вращающий момент насоса 2
для гидромолота 3

Клапан управления максимальным требуемым вра-
щающим моментом насоса 2 в режиме АТТ "BRK3"

386

÷ 819

819 Н.м

Максимальный требуемый
вращающий момент насоса 2
для гидромолота 4

Клапан управления максимальным требуемым вра-
щающим моментом насоса 2 в режиме АТТ "BRK4"

386

÷ 819

819 Н.м





ПОИСК НЕИСПРАВНОСТЕЙ / Общая часть

T5-1-26

Таблица  соответствия  шестнадцатеричных  и  дво-
ичных чисел


16-ричное число

0 1 2 3 4 5 6 7 8 9 A b C d E F

Двоичное число  0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111




(Ex.) Показания монитора






1.  Преобразуйте  верхнее  и  нижнее  числа  в  сек-

ции  дисплея  с  двузначным  шестнадцатерич-
ным  числом  (смотрите  таблицу  соответствия
шестнадцатеричных и двоичных чисел).

Верхнее 6

→0110

Нижнее 0

→0000

Следовательно,  можно  получить  двоичное
число 01100000.


2.  Это  значение  соответствует  биту  в  перечне

битов двоичных чисел (смотрите стр. Т5-1-27).
Если  значение  равно "1", операция  в  битах
соответствует цели.



Бит6

⇔ 1 работа рукоятью в режиме копания

бит5

⇔ 1

использование  дополнительного  обору-
дования 1



Отсюда  видно,  что  работа  рукояти  в  режиме
копания  и  использование  дополнительного
рабочего оборудования соответствуют цели.




Секция  экрана  с  двузначным  шестнадцате-
ричным числом

Верхнее

Нижнее

 6 0

ПОИСК НЕИСПРАВНОСТЕЙ / Общая часть

T5-1-27

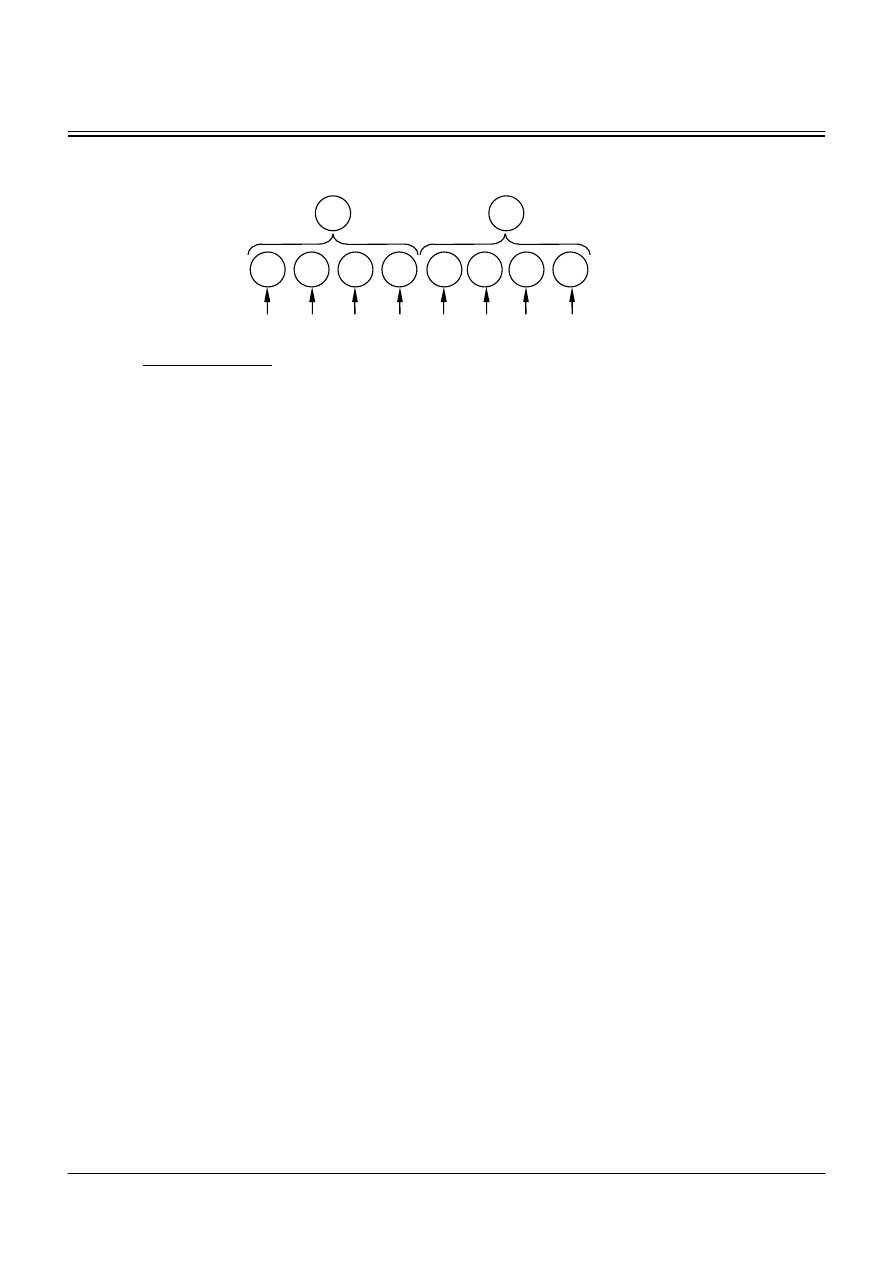

ПЕРЕЧЕНЬ БИТОВ ДВОИЧНЫХ ЧИСЕЛ









бит:

Пояснение

бит 7:  Подъем стрелы
бит 6:  Работа рукояти в режиме копания
бит 5:  Функционирование дополнительного рабочего оборудования 1
бит 4:  Вращение поворотной части
бит 3:  Передвижение
бит 2:  Функционирование рабочего оборудования
бит 1:  Вращение поворотной части – функционирование рабочего оборудования
бит 0:  Функционирование дополнительно рабочего оборудования 2










бит 0

бит 1

бит 2

бит 3

бит 4

бит 5

бит 6

бит 7

Нижнее

Верхнее

Двоичное
число

Шестнадцате-
ричное число
