СНЯТИЕ, УСТАНОВКА ЗЕРКАЛ ПРИ ТРАНСПОРТИРОВКЕ ЭКСКАВАТОРА PC300-7 КОМАЦУ

СНЯТИЕ, УСТАНОВКА ЗЕРКАЛ ПРИ ТРАНСПОРТИРОВКЕ ЭКСКАВАТОРА PC300-7 КОМАЦУ

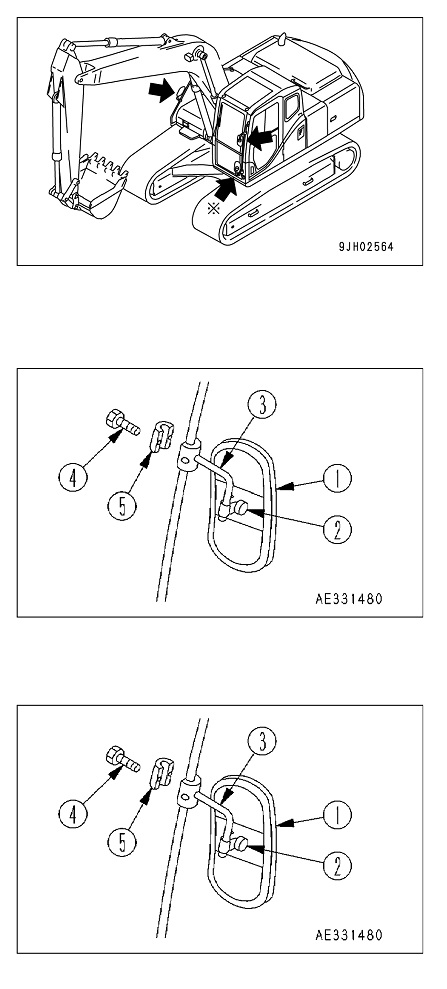

Зеркала на машине установлены в положения, показанные на рисунке справа. (Ж: если установлены)

Если зеркала повреждены или их необходимо снять для транспортировки или установить обратно, то действуйте следующим образом.
Снятие

1. Ослабьте стопорную гайку (2) зеркала (1), затем снимите зеркало (1) с опоры (3).

2. Ослабьте болт (4) и снимите опору (3) и зажим (5) с поручня.
Установка

1. Установите опору (3) и зажим (5) на поручень, затем затяните болт (4).

2. Установите зеркало (1) на опору (3), затем затяните стопорную гайку (2).

ВЫГРУЗКА ЭКСКАВАТОРА PC300-7 КОМАЦУ

1. Производите погрузку и выгрузку машины только на твердой ровной горизонтальной площадке. Соблюдайте безопасное расстояние от края дороги.

2. Включите тормоз трейлера и подложите блоки под колеса, чтобы обеспечить неподвижность трейлера. Затем зафиксируйте погрузочные наклонные трапы соосно с трейлером и машиной.

Убедитесь в том, что края трапов находятся на одном уровне.

Установите угол наклона трапов в пределах 15о. Расстояние между трапами должно соответствовать колее гусеничного хода.

3. Снимите цепи или стальной трос, удерживающие машину.

4. Запустите двигатель.

В холодную погоду как следует прогрейте двигатель.

5. Установите рычаг блокировки (1) в положение РАЗБЛОКИРОВАНО.
6. Установите переключатель скорости передвижения в положение НИЗКИЕ ОБОРОТЫ.
7. Установите включатель автоматического замедления в положение OFF.

НИЗКИЕ ХОЛОСТЫЕ ОБОРОТЫ.
9. Установите выключатель блокировки поворота платформы в положение OFF, чтобы выключить блокировку.
10. Поднимите рабочее оборудование, втяните рукоять под стрелу, затем медленно приведите машину в движение.

11. Когда машина примет горизонтальное положение над задними колесами трейлера, остановите ее.

ПРИМЕЧАНИЕ

• При выгрузке машины с втянутой рукоятью рабочее оборудование будет повреждено.

• При въезде на трап проследите, чтобы ковш не ударился о грунт во избежание повреждения гидравлических цилиндров.

12. При съезде с задней части трейлера на трап установите рукоять и стрелу под углом 90 - 110°, опустите ковш на грунт, затем медленно приведите машину в движение.
13. При съезде по трапу медленно перемещайте рукоять и стрелу, чтобы обеспечивать наклон машины до тех пор, пока она полностью не съедет с трапа.

14. Установите выключатель блокировки поворота платформы в положение ON, чтобы включить блокировку.

ПОДЪЕМ МАШИНЫ

• Никогда не поднимайте машину, если на ней находятся люди.

• Всегда следите за тем, чтобы стальной трос, используемый для подъема машины, имел запас прочности, соответствующий массе машины.

• Никогда не пытайтесь поднять машину в другом, кроме описанного ниже, положении. Существует опасность потери машиной равновесия.

• Никогда не поднимайте машину с повернутой в сторону поворотной платформой. Перед подъемом поверните рабочее оборудование так, чтобы оно находилось со стороны звездочки, а поворотная платформа была параллельна ходовой части.

• При подъеме удерживайте машину в горизонтальном положении.

• Опасно находиться под машиной во время подъема.

Никогда не заходите под машину во время подъема.
МАШИНА СТАНДАРТНОЙ КОМПЛЕКТАЦИИ
ПРИМЕЧАНИЕ
Порядок подъема применим к машинам в стандартной комплектации.

Способ подъема различается в зависимости от установленных на машине приспособлений и дополнительного оборудования. В таких случаях для получения информации о подъеме машины обращайтесь к дистрибьютору фирмы Комацу.

Более подробно о значениях массы узлов и машины см. в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (стр. 5-2).

Подъем машины производите на ровной горизонтальной площадке следующим образом. _

1. Поверните поворотную платформу так, чтобы рабочее оборудование оказалось со стороны звездочки
2. Выдвиньте цилиндр ковша и цилиндр рукояти до конца хода, затем с помощью цилиндра стрелы опустите рабочее оборудование на грунт, как показано на рисунке справа.
3. Остановите двигатель, убедитесь в том, что вокруг кабины оператора нет никаких препятствий, затем выйдите из машины. Надежно закройте дверь кабины и ветровое стекло.

4. Пропустите стальные тросы между первым и вторым опорными катками с передней стороны машины и между первым и вторым опорными катками с задней стороны машины.

Для машин, оснащенных полноразмерными щитками катков, пропустите стальной трос под гусеницей.

5. Установите угол подвеса стального каната 30 - 40°, затем медленно поднимите машину.

6. После того как машина оторвется от грунта, убедитесь в том, что ее равновесие не нарушено, затем медленно продолжайте подъем.
