ЗАМЕНА И ПЕРЕСТАНОВКА КОВША ЭКСКАВАТОРА PC300-7
КОМАЦУ
• При забивании пальцев молотом отлетающие металлические частицы могут
попасть в глаза и стать причиной серьезной травмы.
При выполнении этой операции всегда надевайте защитные очки, каску,
перчатки и прочие средства защиты.
• Сняв ковш, придайте ему устойчивое положение.
• При сильном ударе по пальцу существует опасность того, что он может
отскочить и ранить кого-то из находящихся поблизости людей. Перед
началом работы убедитесь в том, что никого нет поблизости.
• При выбивании пальцев будьте предельно внимательны, не стойте позади
ковша и следите за тем, чтобы во время работы нога не попала под ковш.
• При снятии и установке пальцев ковша будьте особенно осторожны, чтобы
не повредить руки.
• При совмещении отверстий под пальцы ковша не вставляйте пальцы рук в
эти отверстия.
Остановите машину на ровной твердой площадке. При выполнении совместных
работ рабочие должны пользоваться понятными друг для друга сигналами и
действовать, соблюдая правила техники безопасности.
ЗАМЕНА КОВША ЭКСКАВАТОРА PC300-7 КОМАЦУ
1. Опустите ковш на ровную поверхность.
ПОЯСНЕНИЯ
При снятии пальцев расположите ковш так, чтобы он слегка касался грунта.
Если ковш сильно прижать к грунту, то сопротивление может возрасти, что
затруднит снятие пальцев.
ПРИМЕЧАНИЕ
После снятия пальцев убедитесь в том, что они не забиты песком или
грязью и что уплотнения и втулки на обеих сторонах не повреждены.
2. Снимите сдвоенную гайку со стопорного болта каждого пальца рукояти и
звеньев подвески ковша, снимите болты, затем извлеките палец рукояти (A)
и палец звеньев подвески (B) и снимите ковш.

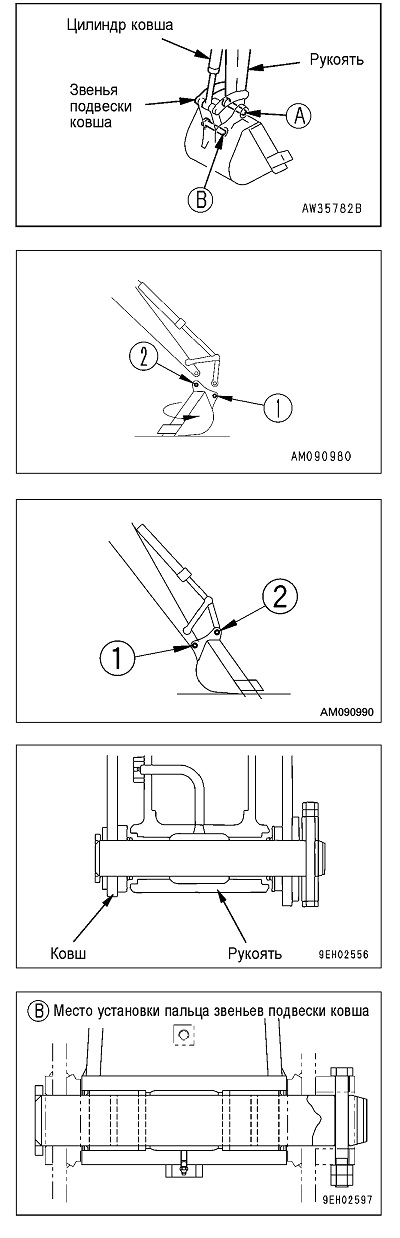

3. Совместите рукоять с отверстиями (1), а звенья подвески ковша с
отверстиями (2), затем нанесите консистентную смазку и установите пальцы
(А) и (В).
ПОЯСНЕНИЯ
• Установку осуществляйте в порядке, обратном снятию.

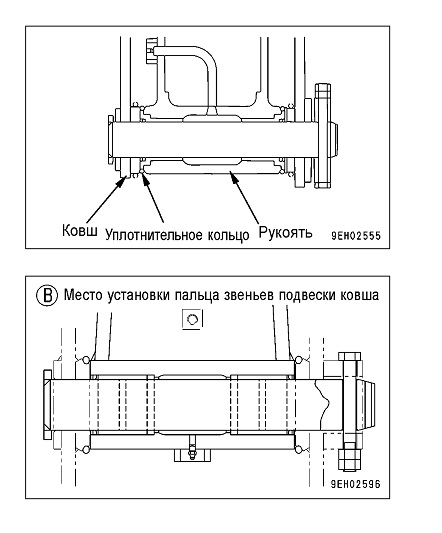

• При установке ковша: Для пальца рукояти (А) - установите
уплотнительное кольцо ковша в положение, показанном на рисунке
справа. После установки пальца вставьте в канавку уплотнительное
кольцо. Для пальца звена (В) - установите ковш после установки
уплотнительного кольца в соответствующую канавку.
4. Под каждый палец установите стопорные болты и гайки, после
чего нанесите на палец консистентную смазку.
ПЕРЕСТАНОВКА КОВША В ОБРАТНОМ НАПРАВЛЕНИИ
1. Установите ковш на ровную горизонтальную поверхность.
ПОЯСНЕНИЯ
При снятии пальцев расположите ковш так, чтобы он слегка касался
грунта.
Если ковш сильно прижать к грунту, то сопротивление может
возрасти, что затруднит снятие пальцев.
ПРИМЕЧАНИЕ
После снятия пальцев убедитесь в том, что они не забиты песком
или грязью и что уплотнения и втулки на обеих сторонах не
повреждены.
2. Снимите сдвоенную гайку со стопорного болта каждого пальца
рукояти и звеньев подвески ковша, снимите болты, затем извлеките
палец рукояти (A) и палец звеньев подвески (B) и снимите ковш.
3. Переверните ковш.
Перевернув ковш, совместите отверстие под палец с рукоятью и
звеньями подвески ковша, совместите рукоять с монтажным
отверстием звеньев подвески, затем совместите звенья подвески
ковша с монтажным отверстием рукояти и установите ковш.
4. Совместите рукоять с отверстиями (1) и звенья подвески ковша
с отверстиями (2), затем нанесите консистентную смазку и
установите пальцы (A) и (B).
ПОЯСНЕНИЯ
При развороте ковша не устанавливайте уплотнительное кольцо.
Держите уплотнительное кольцо в надежном месте до следующего
использования.
5. Установите стопорные болты и гайки для каждого пальца, затем
нанесите консистентную смазку на палец.
