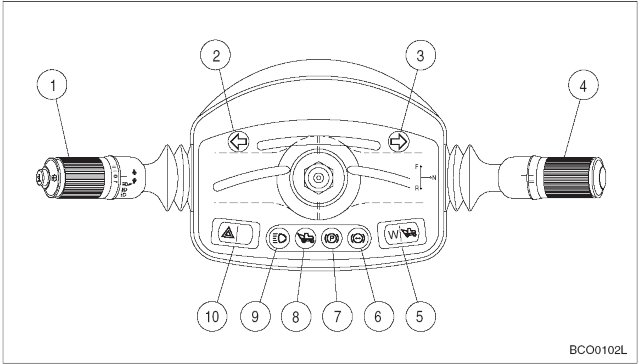

Экскаватор Doosan Solar 180W-V. ПУЛЬТ РУЛЕВОГО УПРАВЛЕНИЯ

Рис. 27

1. КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

2.3 ИНДИКАТОР ПОВОРОТА И АВАРИЙНЫЙ ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ ИНДИКАТОР

ПЕРЕКЛЮЧАТЕЛЬ ТРАНСМИССИИ
ПЕРЕКЛЮЧАТЕЛЬ РАБОТА/ХОД
ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ДАВЛЕНИЕ МАСЛА ТОРМОЗА
СВЕТОВОЙ ИНДИКАТОР СТОЯНОЧНОГО ТОРМОЗА
СВЕТОВОЙ ИНДИКАТОР ХОДА
СВЕТОВОЙ ИНДИКАТОР ДАЛЬНЕГО СВЕТА
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОГО ПРЕДУПРЕДИТЕЛЬНОГО СВЕТОВОГО СИГНАЛА

КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

A. Переключатель стеклоочистителя

При вращении внешней стороны рычага включаются стеклоочистители.

J: Прерывистый режим - В этом положении стеклоочиститель двигается приблизительно 5 секунд.

O: В этом положении стеклоочиститель отключен.

I, II: В этом положении стеклоочиститель двигается с постоянной скоростью.

ПРИМЕЧАНИЕ:

Использование

стеклоочистителя без жидкости в бачке омывателя при наличии песка или грязи может привести к повреждению

стеклоочистителя и/или ветрового стекла.

Рис. 28
1. Выключатель звукового сигнала Центральная кнопка на рычаге включает звуковой сигнал. (Действует только при нажатой кнопке.)
2. Переключатель стеклоомывателя

  При нажатии на внешнюю сторону рычага включается насос омывателя,

  который

  распыляет жидкость на ветровое стекло. (Действует только при нажатой кнопке.)

  ПРИМЕЧАНИЕ:

  Запрещается пользоваться стеклоочистителем при отсутствии жидкости

  в бачке омывателя. При работе без жидкости двигатель омывателя может выйти

  из строя.

  Следует проверять уровень жидкости в бачке омывателя и при

  необходимости доливать ее.

  ПРИМЕЧАНИЕ:

  Использование мыльной воды или синтетического моющего средства

  вместо жидкости для чистки стекол может привести к повреждению щеток стеклоочистителя или окрашенных поверхностей.

  2-15
3. Рычаг сигнала поворота.

  Включает указатели правого и левого поворотов.
  1. Переключатель правого поворота

    - Перевод рычага вперед включает правые указатели поворота и индикатор поворота на приборной панели.
  2. Переключатель левого поворота - Перевод рычага назад включает левые указатели поворота и индикатор поворота на приборной панели.

    Рис. 29

    ПРИМЕЧАНИЕ:

    Когда поворот завершен,

    рычаг автоматически возвращается в нейтральное положение.

    Если это не произошло,

    вручную.

    его можно
4. Переключатель ближнего света
  1. Подъем - Мгновенное зажигание ближнего и дальнего света. (При отпускании возвращается в нейтральное положение.)
  2. Нейтральное положение -

    Обычный ближний свет.
  3. Нажатие вниз - Фиксируется в этом положении и зажигает дальний свет.
Рис. 30

ПРИМЕЧАНИЕ:

Ближний и дальний свет

функционируют только,

когда

переключатель фар установлен в положение II.
ИНДИКАТОР ЛЕВОГО ПОВОРОТА

/АВАРИЙНЫЙ ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ ИНДИКАТОР

Этот индикатор мигает, сигнал левого поворота.

когда включен

Оба индикатора мигают, когда включены предупредительные световые сигналы.

ПРИМЕЧАНИЕ:

Если индикаторы левого

и правого поворота мигают одновременно или они мигают

быстрее,

чем обычно,

это

Рис. 31

указывает на то, что лампочка не работает или вышел из строя соленоид прерывателя.

2-16
ИНДИКАТОР ПРАВОГО ПОВОРОТА

/АВАРИЙНЫЙ ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ ИНДИКАТОР

Этот индикатор мигает,

сигнал правого поворота.

когда включен

Оба индикатора мигают, когда включены предупредительные световые сигналы.

ПРИМЕЧАНИЕ:

Если индикаторы левого

и правого поворота мигают одновременно или они мигают

быстрее,

чем обычно,

это

указывает на то, что лампочка не работает или вышел из строя соленоид прерывателя.
ПЕРЕКЛЮЧАТЕЛЬ ТРАНСМИССИИ
1. Движение вперед – Перевод рычага вперед включает переднюю передачу.
2. Нейтральное положение – Центральное положение рычага переводит передачу в нейтральное положение.
3. Движение назад – Перевод рычага в заднее положение служит для включения задней передачи.
4. Переключатель стабилизации скорости хода - Если при движении нажать на этот переключатель, скорость хода будет поддерживаться без помощи педали. В данном режиме скорость двигателя может регулироваться путем поворота диска регулирования скорости

  Рис. 32

  Рис. 33

  двигателя.

  Если нажать на тормоз

  или перевести рычаг выбора режима движения в нейтральное положение, режим стабилизации хода выключается.

  В автоматическом режиме холостого хода скорость двигателя

  уменьшается примерно через 4

  секунды после отключения режима стабилизации скорости.

  Режим стабилизации скорости не работает при движении назад.
5. Переключатель скорости хода – служит для выбора одной из двух скоростей переднего или заднего хода.

  Положение "I" - низкая скорость. Положение "II" - высокая скорость.

  2-17
ПЕРЕКЛЮЧАТЕЛЬ РАБОТА/ХОД

Это выключатель используется для выбора режима работы или хода.

O. В этом положении для обычной работы выбирается "Режим работы".

I. В этом положении для движения по дорогам выбирается "Режим хода".

ВНИМАНИЕ!

Когда этот переключатель находится в положении "I", рабочие рычаги (джойстики) не функционируют.

Хотя перемещение с этим переключателем

Рис. 34

в режиме работы возможно,

при этом

следует соблюдать крайнюю

осторожность,

так как при случайном

задевании рабочих рычагов

(джойстиков)

может случайно сместиться переднее навесное оборудование.

В указанном выше состоянии скорость

двигателя не будет увеличиваться,

даже

при максимальном нажатии педали, это не является неисправностью.
ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ДАВЛЕНИЕ МАСЛА ТОРМОЗА Этот индикатор включается при падении давления в гидравлическом тормозном контуре.

Одновременно с включением светового индикатора включается и звуковая сигнализация.

ОСТОРОЖНО!

Запрещается работать или передвигаться на машине, если этот индикатор горит или звучит звуковой сигнал.

До начала работы или движения необходимо выяснить причину падения давления масла в тормозной системе и устранить проблему.

Рис. 35

2-18

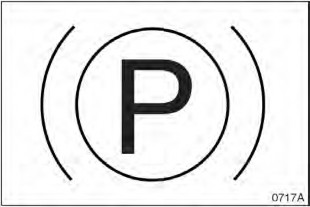

СВЕТОВОЙ ИНДИКАТОР СТОЯНОЧНОГО ТОРМОЗА

Этот индикатор загорается,

когда

стояночный тормоз включен (APPLIED). Если машина перемещается при включенном стояночном тормозе, звучит аварийный предупреждающий сигнал.

ОСТОРОЖНО!

Если этот световой индикатор включен, а

машина движется,

возможен

Рис. 36

преждевременный износ или повреждение тормозов.

Перед началом движения машины необходимо отключить стояночный тормоз

(RELEASE)

и убедиться,

что световой

индикатор выключен.
СВЕТОВОЙ ИНДИКАТОР ХОДА Этот индикатор загорается,

когда

переключатель режимов работа/ход установлен в положение хода (TRAVEL).
СВЕТОВОЙ ИНДИКАТОР ДАЛЬНЕГО СВЕТА

Этот индикатор загорается, когда фары

включены в режим дальнего света (HIGH BEAM).

Рис. 37

Рис. 38

2-19
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОГО ПРЕДУПРЕДИТЕЛЬНОГО СВЕТОВОГО СИГНАЛА
