Doosan Solar 180W-V Руководство по эксплуатации и техническому обслуживанию 022-00042E

Серийный номер 1001 и выше Декабрь 2002 г.







Компания Doosan сохраняет за собой право постоянно совершенствовать свою продукцию

для выведения на рынок лучших результатов своей деятельности.

Эти улучшения могут

осуществляться в любое время без обязательств замены материалов в ранее проданных

товарах.

Покупателям рекомендуется периодически обращаться к дистрибьюторам за

обновленной информацией, относящейся к приобретенному оборудованию.




Данная документация может включать в себя дополнения и дополнительное оборудование,

которое не было предоставлено в комплектации,

которую вы приобрели.

Обратитесь к

вашему поставщику продукции за получением дополнительных аксессуаров для вашего оборудования.




Иллюстрации в настоящем руководстве представлены только для презентации реального оборудования и могут отличаться от реально приобретенного оборудования.




022-00042E Руководство по эксплуатации и техническому обслуживанию




Copyright Doosan 2002

СОДЕРЖАНИЕ

РУКОВОДСТВО ПО БЕЗОПАСНОСТИ 1-1

ОПЕРАТОРУ ЭКСКАВАТОРА DOOSAN 1-1

РАСПОЛОЖЕНИЕ ЭТИКЕТОК БЕЗОПАСНОСТИ 1-4

КРАТКОЕ СОДЕРЖАНИЕ МЕР БЕЗОПАСНОСТИ ПРИ ПОДНИМАНИИ ГРУЗОВ В

РЕЖИМЕ ПРОВЕДЕНИЯ ЗЕМЛЯНЫХ РАБОТ 1-11

НЕСАНКЦИОНИРОВАННЫЕ МОДИФИКАЦИИ 1-12

ОСНОВНЫЕ ПОЛОЖЕНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ 1-12

ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ 1-21

ЭКСПЛУАТАЦИЯ МАШИНЫ 1-24

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 1-29

АККУМУЛЯТОРНАЯ БАТАРЕЯ 1-37

БУКСИРОВКА 1-39

ПЕРЕВОЗКА И ТРАНСПОРТИРОВКА 1-40

ТАБЛИЦЫ НОМИНАЛЬНОЙ ГРУЗОПОДЪЕМНОСТИ ЭКСКАВАТОРА 1-41

ОРГАНЫ УПРАВЛЕНИЯ 2-1

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 2-2

ЗОНА ОПЕРАТОРА 2-4

ОРГАНЫ УПРАВЛЕНИЯ И ПАНЕЛИ 2-5

ПУЛЬТ РУЛЕВОГО УПРАВЛЕНИЯ 2-14

ПРИБОРНАЯ ПАНЕЛЬ 2-21

МНОГОФУНКЦИОНАЛЬНЫЙ ИНДИКАТОР И ГРАФИЧЕСКАЯ ИНФОРМАЦИЯ 2-27

КНОПКИ ВЫБОРА РЕЖИМА 2-32

МЕТОД НАСТРОЙКИ ГЛАВНОГО МЕНЮ 2-35

ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ И КОНДИЦИОНЕРОМ 2-39

СТЕРЕОМАГНИТОЛА 2-44

БЛОКИ ПРЕДОХРАНИТЕЛЕЙ 2-51

РАЗЛИЧНЫЕ ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА 2-52

РЕГУЛИРОВКА СИДЕНЬЯ 2-54

РЕМЕНЬ БЕЗОПАСНОСТИ 2-56

КРЫШКА ПОТОЛОЧНОГО ЛЮКА 2-57




022-00042E Руководство по эксплуатации и техническому обслуживанию СОДЕРЖАНИЕ I

ПЕРЕДНИЕ ОКНА 2-58

БОКОВАЯ ДВЕРНАЯ ЗАЩЕЛКА 2-61

РАЗЛИЧНЫЕ КРЫШКИ ЛЮКОВ 2-62

СТОПОРНЫЙ ШТИФТ И МЕХАНИЗМ ПОВОРОТА ПЛАТФОРМЫ 2-63

КОЛЕСНЫЕ БАШМАКИ 2-63

ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ В КАБИНЕ 2-64

ПЕПЕЛЬНИЦА 2-64

ИНСТРУМЕНТ ДЛЯ АВАРИЙНОГО РАЗБИВАНИЯ СТЕКЛА 2-65

ЭКСПЛУАТАЦИЯ 3-1

ОБКАТКА НОВОГО ЭКСКАВАТОРА 3-1

ЗАПУСК И ОСТАНОВ ДВИГАТЕЛЯ 3-2

РЫЧАГ БЛОКИРОВКИ 3-14

ХОД 3-15

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ 3-23

МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ 3-31

ПАРКОВКА ЭКСКАВАТОРА 3-36

ПРОЦЕДУРА БУКСИРОВКИ 3-38

ДРОБИЛКА 3-39

МЕТОДЫ РАБОТЫ 3-43

РАБОТА В НЕСТАНДАРТНЫХ УСЛОВИЯХ 3-45

ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-1

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА МАШИНЫ К ОБСЛУЖИВАНИЮ 4-3

ТАБЛИЦА РЕКОМЕНДОВАННЫХ СМАЗОК 4-5

ВМЕСТИМОСТЬ РЕЗЕРВУАРОВ 4-7

СХЕМА СМАЗКИ И УХОДА 4-7

ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 4-11

10 ЧАСОВ / ЕЖЕДНЕВНОЕ ОБСЛУЖИВАНИЕ 4-14

50 ЧАСОВ / ЕЖЕНЕДЕЛЬНОЕ ОБСЛУЖИВАНИЕ 4-24

ОБСЛУЖИВАНИЕ ЧЕРЕЗ 250 ЧАСОВ 4-30

500 ЧАСОВ / ОБСЛУЖИВАНИЕ РАЗ В 3 МЕСЯЦЕВ 4-34

1000 ЧАСОВ / ОБСЛУЖИВАНИЕ РАЗ В 6 МЕСЯЦЕВ 4-44




II СОДЕРЖАНИЕ 022-00042E Руководство по эксплуатации и техническому обслуживанию

2000 ЧАСОВ / ЕЖЕГОДНОЕ ОБСЛУЖИВАНИЕ 4-52

4000 ЧАСОВ / ОБСЛУЖИВАНИЕ РАЗ В 2 ГОДА 4-56

12000 ЧАСОВ / ОБСЛУЖИВАНИЕ РАЗ В 6 ЛЕТ 4-57

ВЫПУСК ВОЗДУХА И ЗАПОЛНЕНИЕ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ 4-58

РАБОТА С АККУМУЛЯТОРОМ 4-60

НАСОС ПЕРЕКАЧКИ ТОПЛИВА 4-61

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 4-63

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА 4-67

КОВШ 4-68

ПРОЦЕДУРЫ РЕГУЛИРОВАНИЯ КОВША 4-71

ШИНЫ И КОЛЕСА 4-72

ПРОВЕРКА БОЛТОВ И ГАЕК 4-76

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В ОСОБЫХ УСЛОВИЯХ 4-77

ДЛИТЕЛЬНОЕ ХРАНЕНИЕ 4-78

ТРАНСПОРТИРОВКА 5-1

САМОСТОЯТЕЛЬНОЕ ПЕРЕДВИЖЕНИЕ НА КОРОТКОЕ РАССТОЯНИЕ 5-2

ПРОЦЕДУРЫ ПОГРУЗКИ / РАЗГРУЗКИ ТРЕЙЛЕРА 5-3

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-1

ДВИГАТЕЛЬ 6-1

ГИДРАВЛИЧЕСКАЯ СИСТЕМА 6-2

СИСТЕМА ПОВОРОТА ПЛАТФОРМЫ 6-3

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 6-4

СИСТЕМА ХОДА 6-5

РУЛЕВОЕ УПРАВЛЕНИЕ 6-6

ТОРМОЗА 6-6

СПЕЦИФИКАЦИЯ 7-1

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ 7-1

ГАБАРИТЫ 7-2

РАБОЧИЙ ДИАПАЗОН 7-3

ПРИМЕРНЫЙ ВЕС ПЕРЕГРУЖАЕМЫХ МАТЕРИАЛОВ 7-7




022-00042E Руководство по эксплуатации и техническому обслуживанию СОДЕРЖАНИЕ III




IV СОДЕРЖАНИЕ 022-00042E Руководство по эксплуатации и техническому обслуживанию

РУКОВОДСТВО ПО БЕЗОПАСНОСТИ




ОПЕРАТОРУ ЭКСКАВАТОРА DOOSAN






ОПАСНО!

Неправильное использование экскаватора может привести к серьезным травмам или

летальному исходу.

Любые эксплуатационные процедуры,

техническое обслуживание,

практика работы с оборудованием, методы перевозки и транспортировки оборудования, не

соответствующие правилам безопасности,

представленным в данном руководстве, могут

привести к серьезным, потенциально смертельным травмам или серьезному повреждению машины или находящегося поблизости имущества.




Оператор несет ответственность за свою безопасность и безопасность персонала, который может пострадать в результате его действий.




Информация по безопасности представлена ниже в следующих разделах:

  1. Расположение этикеток безопасности, стр. 1-4

  2. Краткое изложение мер безопасности при подъеме ковша в ходе земляных работ, стр. 1- 11

  3. Несанкционированные модификации, стр.1-12

  4. Общие базовые положения по вопросам безопасности, стр.1-12

  5. Правила безопасности перед запуском двигателя, стр. 1-21

  6. Эксплуатация машины, стр. 1-24

7.

8.

9.

10.

11.

Обслуживание, стр. 1-29

Батарея, стр. 1-37

Буксировка, стр. 1-39

Перевозка и транспортировка, стр. 1-40

Таблицы номинальной грузоподъемности экскаватора, стр. 1-41






РУКОВОДСТВО ПО БЕЗОПАСНОСТИ 1-1






ОСТОРОЖНО!

Неправильная эксплуатация машины или ее техническое обслуживание могут привести к серьезным травмам или смерти.

Оператор и обслуживающий персонал должны внимательно прочитать данное руководство перед началом эксплуатации или технического обслуживания.

Необходимо хранить это руководство в отсеке для хранения позади сиденья оператора, и весь персонал, работающий с машиной, должен периодически читать это руководство.

Некоторые действия во время эксплуатации и технического обслуживания могут повлечь за

собой серьезные аварии, руководством.

если эти действия не выполняются в соответствии с данным

Все процедуры и предупреждения, приведенные в данном руководстве, относятся только к использованию машины по прямому назначению.

При использовании машины в других не предусмотренных, но явно не запрещенных целях, необходимо убедиться, что это безопасно для окружающих. Ни при каких обстоятельствах не допускается использовать машину для запрещенных действий или применений, указанных в настоящем руководстве.

Компания Doosan поставляет машины, полностью соответствующие применимым нормам и стандартам страны, в которую поставляется машина. Если машина приобретена в другой

стране или у кого-либо из другой страны,

то в ней могут отсутствовать определенные

средства безопасности и ее характеристики могут не соответствовать необходимым для

использования в вашей стране.

При возникновении любых вопросов в отношении

соответствия стандартам и нормам вашей страны перед эксплуатацией машины проконсультироваться с компанией Doosan или ее дистрибьютором.










ЗНАК ОБОЗНАЧЕНИЯ ОПАСНОСТИ

Следует подготовиться, изучить все указания по эксплуатации и безопасности.

Это обозначение опасности. Это обозначение (символ) в данном руководстве и на этикетках на оборудовании указывает на наличие потенциальной угрозы личной безопасности или

аварии.

Необходимо всегда соблюдать меры техники безопасности и следовать

рекомендованным процедурам.




НЕОБХОДИМО ЗНАТЬ СИГНАЛЬНЫЕ СЛОВА, (СИМВОЛОМ) ОПАСНОСТИ.

ПРИМЕНЯЕМЫЕ ВМЕСТЕ С ОБОЗНАЧЕНИЕМ

Слова

CAUTION (Внимание) ,

WARNING (Осторожно)

и DANGER (Опасно),

используемые в

настоящем руководстве и на этикетках на оборудовании указывают степень опасности или опасные действия. Все три слова, определяющие степень опасности, указывают на то, что

действия сопряжены с угрозой безопасности.

Необходимо соблюдать меры безопасности,

указанные там,

где имеется треугольник

"Предупреждение об опасности",

независимо от

слова, указанного рядом с символом восклицательного знака.






ВНИМАНИЕ!

Это слово используется в указаниях о мерах безопасности и на этикетках и указывает на

потенциально

опасную ситуацию,

которая,

если ее не исключить,

может привести к

незначительным травмам или травмам средней тяжести.

Может также использовано для

предупреждения о том, что применяемая процедура может быть опасной.






ОСТОРОЖНО!

Это слово используется в указаниях о мерах безопасности и на этикетках и указывает на

потенциально опасную ситуацию,

которая,

если ее не исключить,

может привести к

серьезной травме или смерти. Может также использовано для предупреждения о том, что применяемая процедура может быть очень опасной.






ОПАСНО!

Это слово используется в указаниях о мерах безопасности и на этикетках и указывает на непосредственную опасность ситуации, которая, если ее не исключить, может привести с

большой вероятностью к смерти или чрезвычайно тяжелой травме.

Может также

использовано для предупреждения о возможности взрыва или детонации оборудования при неправильном или неосторожном обращении.




Правила техники безопасности описаны в разделе «Безопасность» на стр. 1-4.




Компания

Doosan

не может предусмотреть каждое обстоятельство,

которое может быть

сопряжено с потенциальной опасностью при работе и техническом обслуживании. Поэтому указания сообщения в данном руководстве по машине не могут включать все возможные

меры безопасности.

Если применяются процедуры или операции,

конкретно не указанные

среди рекомендованных или разрешенных в настоящем руководстве, необходимо убедиться, что эти процедуры могут быть выполнены безопасно без ущерба для машины. Если вы не уверены в безопасности каких-либо процедур, обратитесь к дистрибьютору компании Doosan.



















Экскаватор Doosan Solar 180W-V. РАСПОЛОЖЕНИЕ ЭТИКЕТОК БЕЗОПАСНОСТИ

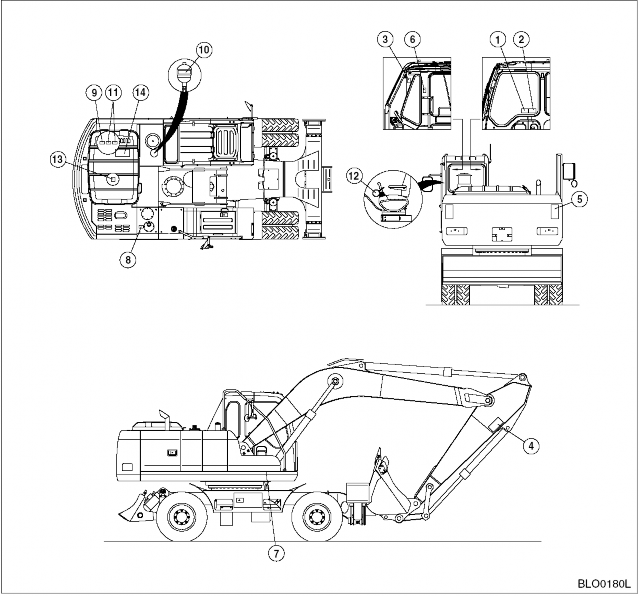

Рис. 1




На данной машине имеется несколько особых предупредительных этикеток. расположение опасных мест и их описание представлены в этом разделе.

Необходимо внимательно ознакомиться с этими предупредительными этикетками.

Точное

Убедиться,

что все предупредительные этикетки легко прочесть.

Если предупредительные

этикетки читаются плохо,

необходимо их очистить или заменить.

Если рисунки не видны,

необходимо их заменить.

При очистке предупредительных этикеток следует использовать

тряпку,

воду и мыло.

Недопустимо пользоваться для очистки предупредительных этикеток

растворителем, бензином или другими агрессивными химикатами. Растворители, бензин или

другие агрессивные химикаты могут

повредить клей,

с помощью которого

предупредительные этикетки прикреплены к поверхности оборудования. Поврежденный клей может привести к отделению предупредительных этикеток.

Заменять любые поврежденные или утерянные предупредительные этикетки.

Если

предупредительная этикетка прикреплена к замененной детали, предупредительную этикетку на новую деталь.

следует поместить








  1. ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ, ОБСЛУЖИВАНИЮ (190-00688, 190-00092)

    ПРОВЕРКЕ И ТЕХНИЧЕСКОМУ





    ОСТОРОЖНО




    • НЕОБХОДИМО ИСКЛЮЧИТЬ СМЕРТЬ И СЕРЬЕЗНЫЕ ПОВРЕЖ ДЕНИЯ. - НЕОБХОДИМО ПРОЧИТАТЬ И ИЗУЧИТЬ РУКОВОДСТ ВО ПО ЭКСПЛУАТАЦИИ И ПРЕДУПРЕДИТЕЛЬНЫЕ ЭТИКЕТКИ до начала эксплуатации данной машины.

    • Недопустимо находиться под машиной, когда ее поднимают с помощью стрелы и рукояти.

    • До начала работы необходимо подать звуковой сигнал, что бы предупредить находящихся поблизости лдей, и убедиться, что людей в зоне работы нет.

    • Органы управления могут быть изменены с учетом использу емых навесных орудий и предпочтений оператора. Перед эк сплуатацией необходимо опробовать схему управления.




  2. ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ ВЫСОКОГО НАПРЯЖЕНИЯ (190-00689, 190-00096)





    ОПАСНО




    Серьезные травмы или смерть от электрического удара могут быть следствием того, что машина или ее части находятся на небезопасном расстоянии от линий электропередач.









     1-5

  3. ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ РАБОТЫ С ОТКРЫТЫМ ПЕРЕДНИМ ОКНОМ (190-00690, 190-00093)





    ОСТОРОЖНО




    Падающее стекло окна может вызвать травму.

    При поднятии окна необходимо зафиксировать его фиксирующим штифтом слева.





  4. ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ ПЕРЕДНЕГО НАВЕСНОГО ОБОРУДОВАНИЯ (190-00652)




    1-6



  5. НЕОБХОДИМО НАХОДИТЬСЯ ВНЕ ЗОНЫ РАДИУСА ПОВОРОТА ПОВОРОТНОЙ ПЛАТФОРМЫ

    (2190-3379, 190-00090)





    ОПАСНО




    ДЕРЖИТЕСЬ ВНЕ ЗОНЫ ПОВОРОТА




  6. ПРЕДУПРЕЖДЕНИЯ ПРИ УХОДЕ С РАБОЧЕГО МЕСТА (СИДЕНЬЯ) ОПЕРАТОРА (190-00693, 190- 00094)





    ОСТОРОЖН




    Внезапное и нежелательное передвижение машины может стать причиной серьезной травмы или смерти.

    Всегда,

    покидая рабочее место

    необходимо:

    • Опустить оборудование на землю.

    • Установить рычаг безопасности в заблокированное положение (LOCK).

    • Повернуть ключ зажигания в

      положение

      OFF (Выкл.).

      Извлечь

      ключ из замка зажигания.









       1-7

  7. ПРЕДУПРЕЖДЕНИЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АККУМУЛЯТОРНЫХ БАТАРЕЙ

    (2190-2533, 190-00100)





    ОПАСНО

    • Газы аккумуляторных батарей могут взорваться. Следует держать аккумуляторные батареи вдали от огня и искр.

    • Недопустимо хранить металлические предметы, например

      инструменты,

      или горючие материалы рядом с

      аккумуляторными батареями или на них.

      Короткое

      замыкание аккумуляторных батарей может вызвать взрыв или пожар.

    • Серная кислота в аккумуляторных батареях ядовита. Она

      достаточно концентрирована,

      чтобы обжечь кожу,

      прожечь одежду и вызвать слепоту при попадании в глаза.

      При обливании кислотой:

      1. Промыть кожу водой.

      2. Нанести на место попадания кислоты пищевую соду или известь, чтобы нейтрализовать кислоту.

      3. Промывать глаза водой в течение 10-15 минут. Немедленно обратиться за помощью к врачу.







  8. ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ МАСЛА ДЛЯ ГИДРАВЛИЧЕСКИХ СИСТЕМ, НАХОДЯЩЕГОСЯ ПРИ ВЫСОКОЙ ТЕМПЕРАТУРЕ (190-00691, 190-00097)





    ОСТОРОЖНО




    ГИДРАВЛИЧЕСКОЕ МАСЛО




    ГОРЯЧЕЕ МАСЛО МОЖЕТ СТАТЬ ПРИЧИНОЙ ТРАВМЫ ИЛИ СЛЕПОТЫ.

    Для предотвращения выхода горячего масла:

    • Отключить двигатель

    • Дать маслу остыть

    • Медленно ослаблять крышку, чтобы стравить давление




1-8



  1. ПРЕДОСТЕРЕЖЕНИЯ ПРИ ОБРАЩЕНИИ С ОХЛАЖДАЮЩЕЙ ЖИДКОСТЬЮ В ГОРЯЧЕМ СОСТОЯНИИ (190-00692, 190-00097)





    ОСТОРОЖНО




    ГОРЯЧАЯ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ МОЖЕТ СТАТЬ ПРИЧИНОЙ ТРАВМЫ ИЛИ СЛЕПОТЫ.

    Недопустимо ослаблять или открывать крышку

    радиатора,

    пока охлаждающая жидкость

    горячая и находится под давлением.

    Чтобы открыть крышку, необходимо заглушить двигатель и подождать, пока радиатор остынет. Затем медленно отвернуть крышку, чтобы снять давление.







  2. ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ ОБРАЩЕНИЯ С АККУМУЛЯТОРОМ (190-00703, 190-00099)





    ОСТОРОЖНО •

    Держать вдали от огня.




    ОПАСНОСТЬ ВЗРЫВА

    • Не проводить сварочных

или сверлильных работ на аккумуляторе.




11.

ПРЕДУПРЕЖДЕНИЯ, КАСАЮЩИЕСЯ ВРАЩАЮЩИХСЯ ЧАСТЕЙ (190-00694, 190-00095, 190-

00557)





ОСТОРОЖНО




Вращающиеся части могут вызвать травму.

При работе двигателя следует

держаться вдали от вентилятора и ремня.

Перед обслуживанием необходимо остановить

двигатель.






 1-9

  1. ПРЕДУПРЕДИТЕЛЬНАЯ БИРКА – ПРИМЕНЯЕТСЯ ПРИ ПРОВЕРКЕ И ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ (190-00695, 190-00098)





    ОСТОРОЖНО




    НЕ ВКЛЮЧАТЬ

    при выполнении проверки и технического обслуживания





  2. ПРЕДУПРЕЖДЕНИЕ О ГОРЯЧЕЙ ПОВЕРХНОСТИ (190-00648)




14.


ПРЕДОСТЕРЕЖЕНИЕ ДЛЯ КАПОТА (190- 00522)




    1.

      КРАТКОЕ СОДЕРЖАНИЕ МЕР БЕЗОПАСНОСТИ ПРИ ПОДНИМАНИИ ГРУЗОВ В РЕЖИМЕ ПРОВЕДЕНИЯ ЗЕМЛЯНЫХ РАБОТ





      ОПАСНО!

      Опасные манипуляции с экскаватором при подъеме номинальных грузов могут привести к

      серьезным,

      потенциально смертельным травмам или серьезно повредить экскаватор или

      расположенное поблизости имущество.

      Недопустима эксплуатация машины лицами не

      прошедшими специальную подготовку и изучившими информацию, руководстве по эксплуатации и техническому обслуживанию.

      представленную в




      Для осуществления безопасного подъема грузов в режиме проведения земляных работ оператор и персонал на площадке должны оценить следующие факторы:




      • состояние грунта, на который опирается экскаватор;

      • конфигурация экскаватора и подвесного оборудования;

      • масса груза, высота и радиус подъема;

      • безопасность крепления груза;

      • надлежащее обращение с подвешенным грузом.




Направляющие тросы по обеим сторонам груза могут быть весьма полезны для обеспечения надежного крепления подвешенного груза, особенно если они надежно закреплены в точках крепления на грунте.






ОСТОРОЖНО!

НЕДОПУСТИМО обматывать направляющим тросом руку или туловище.

НЕДОПУСТИМО полагаться на направляющие тросы или поднимать номинальные грузы при порывах ветра, превышающих 48,3 км/час.

Будьте готовы к любым порывам ветра при работе с грузами, имеющими большую площадь поверхности.




Всегда включать управление

"режимом земляных работ" на приборной панели до начала

использования экскаватора для подъемных работ.






ОСТОРОЖНО!

Для получения дополнительной информации или при наличии вопросов,




касающихся

процедур безопасной эксплуатации или правильного использования экскаватора в

конкретном режиме или определенных условиях, компании Doosan.

обращаться к местному представителю






 1-11

НЕСАНКЦИОНИРОВАННЫЕ МОДИФИКАЦИИ

Любая модификация,

осуществленная без утверждения или письменного разрешения

компании Doosan, может создать угрозу безопасности, ответственность за которую несет владелец машины.

В целях безопасности замените все детали изготовителя деталями,

имеющими

соответствующее разрешение, или оригинальными деталями производства компании Doosan.

Например,

при невыполнении замены креплений,

болтов или гаек соответствующими

запасными части возможно возникновение состояния, критических узлов снизится до опасного уровня.

при котором безопасность




ОСНОВНЫЕ ПОЛОЖЕНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Эксплуатацию и техническое обслуживание машины может выполнять только обученный и допущенный персонал.

Необходимо следовать всем правилам безопасности, предупреждениям и инструкциям при эксплуатации машины и выполнении ее технического обслуживания.

Не допускается управлять машиной при плохом самочувствии,

при приеме лекарств,

вызывающих сонливость,

после употребления алкоголя или при наличии эмоционального

напряжения.

Подобные проблемы могут повлиять на способность к объективной оценке

экстремальной ситуации и привести к аварии.

При работе с другим оператором или лицом, управляющим движением на участке, следует

убедиться,

что весь персонал понимает суть работы и все используемые сигналы,

подаваемые руками.

Необходимо всегда строго соблюдать любые другие правила безопасности.




СРЕДСТВА БЕЗОПАСНОСТИ

Необходимо убедиться в правильности установки всех защитных устройств и крышек. Все поврежденные защитные устройства и крышки необходимо немедленно ремонтировать.

Следует убедиться в правильном понимании способа применения средств безопасности,

таких как блокировочный рычаг безопасности и ремень безопасности, надлежащим образом.

и использовать их

Недопустимо снимать любые средства безопасности. работоспособном состоянии.

Необходимо всегда держать их в

Нарушение требования использовать средства безопасности в соответствии с руководством по эксплуатации и техническому обслуживанию может привести к серьезным травмам.




1-12



ВНУТРИ КАБИНЫ ОПЕРАТОРА




При входе в кабину необходимо полностью удалить грязь и масло с подошв обуви. Если грязь или масло остались на обуви, она может соскользнуть с педали хода и вызвать серьезную аварию.

После использования пепельницы следует убедиться,

что окурки и спички полностью

затушены. пожара.

Не оставлять пепельницу открытой.

Открытая пепельница создает опасность

Запрещается прикреплять к ветровому стеклу присоски. линзы и вызвать пожар.

Присоски могут действовать как

Не оставлять зажигалки внутри кабины. оператора зажигалка может взорваться.

При повышении температуры внутри кабины

Запрещается пользоваться мобильным телефоном в кабине при движении и эксплуатации машины.

Это может привести к неожиданной аварии.

Недопустимо приносить в кабину оператора опасные, взрывоопасные, предметы.

в том числе огнеопасные и

Для обеспечения безопасности во время работы машины не следует слушать радио или музыку через наушники. Это может привести к серьезной аварии.

Во время эксплуатации машины запрещается высовывать руки или голову в окно.

Вставая с места оператора необходимо всегда надежно устанавливать рычаг блокировки безопасности в заблокированное положение LOCK.

При случайном задевании незаблокированных рычагов рабочего оборудования машина может

неожиданно начать движение, большому ущербу.

что может вызвать серьезную травму или привести к

Покидая машину,

необходимо полностью опустить рабочее оборудование на грунт,

установить рычаг блокировки безопасности в положение

LOCK

и заглушить двигатель.

Необходимо закрывать все оборудование ключом. Следует всегда вынимать ключ и забирать его с собой.






 1-13

ОДЕЖДА И СРЕДСТВА ЛИЧНОЙ ЗАЩИТЫ




Следует убирать длинные волосы,


избегать

свободной одежды и ношения украшений. Подобные вещи могут попасть в элементы управления или выступающие части и стать причиной серьезных повреждений или смерти.

Запрещается носить промасленную одежду. Она легко воспламеняется.

Для работы на площадке может потребоваться полная защита для глаз, каска, защитная обувь и перчатки.

При работе с машиной недопустимо использовать неисправные инструменты. Они могут сломаться или выскользнуть,




Рис. 2

причинив вред,

а также плохо выполнять

функции, для которых они предназначены.




ПРИ РАБОТЕ МОГУТ ПОТРЕБОВАТЬСЯ РЕСПИРАТОРЫ И ЗАЩИТА ДЛЯ УШЕЙ

Не следует забывать,

что существуют

опасности,

которые не заметны

сразу.

Выхлопные газы и шум могут быть

незаметны,

но эти опасные факторы могут

вызвать потерю трудоспособности и стать причиной хронических заболеваний.











содержание   ..  1  2  3   ..
