Устранение неполадок

OP000794

6-3

Проблема

Причина

Способ устранения

.

Недостаточно охлаждающей жидкости

Добавить охлаждающую

.

жидкость

.

Неисправность термостата

.

Заменить термостат

.

Неисправна крышка радиатора

.

Заменить крышку радиатора

Засорен сердечник ра

.

диатора

.

Очистить радиатор

.

Засорен сердечник охладителя масла

.

Очистить охладитель масла

Ремень вентилятора ослаблен или

.

поврежден

Затянуть или заменить при

.

необходимости

Горячий

.

двигатель

.

Неисправен датчик температуры

.

Заменить датчик

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Проблема

Причина

Способ устранения

.

Отказ гидравлического насоса

Следует обратиться к дилеру
компании

Doosan.

Недостаточно гидравлического

.

масла

Добавить гидравлическое масло

.

по мере необходимости

Не работают
все органы
управления

(

громкий шум

)

насосов

Линия всасывания засорена или

.

повреждена

Очистить или заменить при

.

необходимости

Отказ насоса управляющего

.

контура

Следует обратиться к дилеру
компании

Doosan.

Отказ отсекающего
электромагнит

.

ного клапана

.

Заменить соленоид

Не работают
все органы
управления

(

шум насосов

)

не слышен

Предохранительный ограничитель

.

хода включен

Отрегулировать зазор рубильника

Недостаточно гидравлического

.

масла

Добавить гидравлическое масло

.

по мере необходимости

Вакуум

-

.

фильтр засорен

.

Очистить фильтр

.

Отказ гидравлических насосов

Следует обратиться к дилеру
компании

Doosan.

Давление разгрузки основного

.

потока масла слишком мало

Следует обратиться к дилеру
компании

Doosan.

Низкая
мощность всех
приводов

Гидравлические насосы

.

экскаватора

Стравить воздух из
ги

.

дравлических насосов

Давление предохранительного

.

клапана перегрузки слишком мало

.

Сбросить давление

Утечка наполнительного обратного

.

клапана

Очистить или заменить при

.

необходимости

Неисправен золотник

.

распределителя

.

Заменить золотник клапана

.

Грязь в золотнике клапана

Очистить или заменить при

.

необходимости

.

Отказ привода

Отремонтировать или заменить

.

при необходимости

.

Отказ уплотнение цилиндра

Отремонтировать или заменить
п

.

ри необходимости

.

Шток цилиндра поврежден

Отремонтировать или заменить

.

при необходимости

Отказ клапана дистанционного

.

управления

.

Заменить клапан управления

Мощность
мала или
отсутствует
только для
одной или двух

.

функций

Неправильное подключение

.

управляющих линий

Правильно подключить

.

управляющие линии

Неисправен охладитель масла.

Следует

обратиться

к

дилеру

компании Doosan.

Температура
масла слишком
высока.

Ослаблен ремень вентилятора.

Затянуть ремень вентилятора при
необходимости.

Устранение неполадок

OP000794

6-4

СИСТЕМА ПОВОРОТА ПЛАТФОРМЫ

Проблема

Причина

Способ устранения

Клапан тормоза поворота

.

неисправен

.

Заменить клапан тормоза

.

Отказ таймера гидравлики

.

Заменить таймер

Низкое давление отпускания

.

тормоза

.

Отрегулировать давление

.

Отказ двигателя поворота

Заменить двигатель

.

поворота

Отказ клапана
дист

.

анционного управления

Заменить клапан

.

управления

Отсутствует поворот

Неправильное подключение

.

управляющих линий

Правильно подключить

.

управляющие линии

Износ редуктора механизма

.

поворота

Заменить редуктор

.

механизма поворота

Поврежден подшипник
механ

.

изма поворота

.

Заменить подшипник

.

Поворот рывками

.

Плохая смазка

.

Добавить смазку

СИСТЕМА ХОДА

Проблема

Причина

Способ устранения

Утечка центрального
шарнира

Отремонтировать или
заменить при

.

необходимости

Стояночный тормоз не
отключается

Отремонтировать

.

стояночный тормоз

Отказ двигателя хода

Отремонтировать или
заменить при

.

необходимости

Отказ клапана

.

дистанционного управления

Отремонтировать или
заменить при

.

необходимости

Функция хода не

.

функционирует

Неправильное подключение

.

управляющих линий

Правильно подключить

.

управляющие линии

Слишком высокое или
слишком низкое натяжение

.

гусениц

.

Отрегулировать натяжение

Повреждены катки или

.

ведущие колеса

Отремонтировать или
заменить при

.

необходимости

Рама гусеничной цепи
пов

.

реждена

.

Отремонтировать

Слишком низкая скорость
хода

Стояночный

тормоз

не

отключается

Отремонтировать

.

стояночный тормоз

Спецификации

OP000789

7-1

OP000789

Спецификация

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

Характеристики

Компонент

.

Метрические

CECE

0,81 m

3

Вместимость ковша

PCSA

0,92 m

3

Вес оборудования

21,5

т

:

Модель

DB58TIS

Тип

с водяным

охлаждением

–

6

цилиндров

.

.

Ном вых мощность

150 . .

1900

л с при

./

.

об мин

Максимальный момент

61,5

•

кг м при

1400

./

.

об мин

Двигатель

Емкость топливного бака

400

л

Тип

Аксиально

-

поршневой

Сброс давления

350

/

кг см

2

Максимальное количество сброса

2 x 207 /

.

л мин

Уровень в баке

140

л

Гидравлический

насос

Объем гидравлического
масла

Система

240

л

(

)

Ковш сзади

13,3

т

Выемка грунта

Рукоять

10,5

т

Скорость поворота

11,0

./

.

об мин

Высокая
скорость

5,5

/

км ч

Скорость движения

Низкая
скорость

3,0

/

км ч

Высокая
скорость

11,7

т

Сила сцепления с дорогой

Низкая
скорость

22,2

т

Преодолеваемый подъем

35° (70%

)

склон

Производительность

Давление на грунт

0,45

/

кг см

2

Дорожный просвет

480

мм

Ширина башмака гусеничной ленты

600

мм

К

-

во верхних катков

2

По

на каждой

стороне

К

-

во нижних катков

9

По

на каждой

стороне

Спецификации

OP000789

7-2

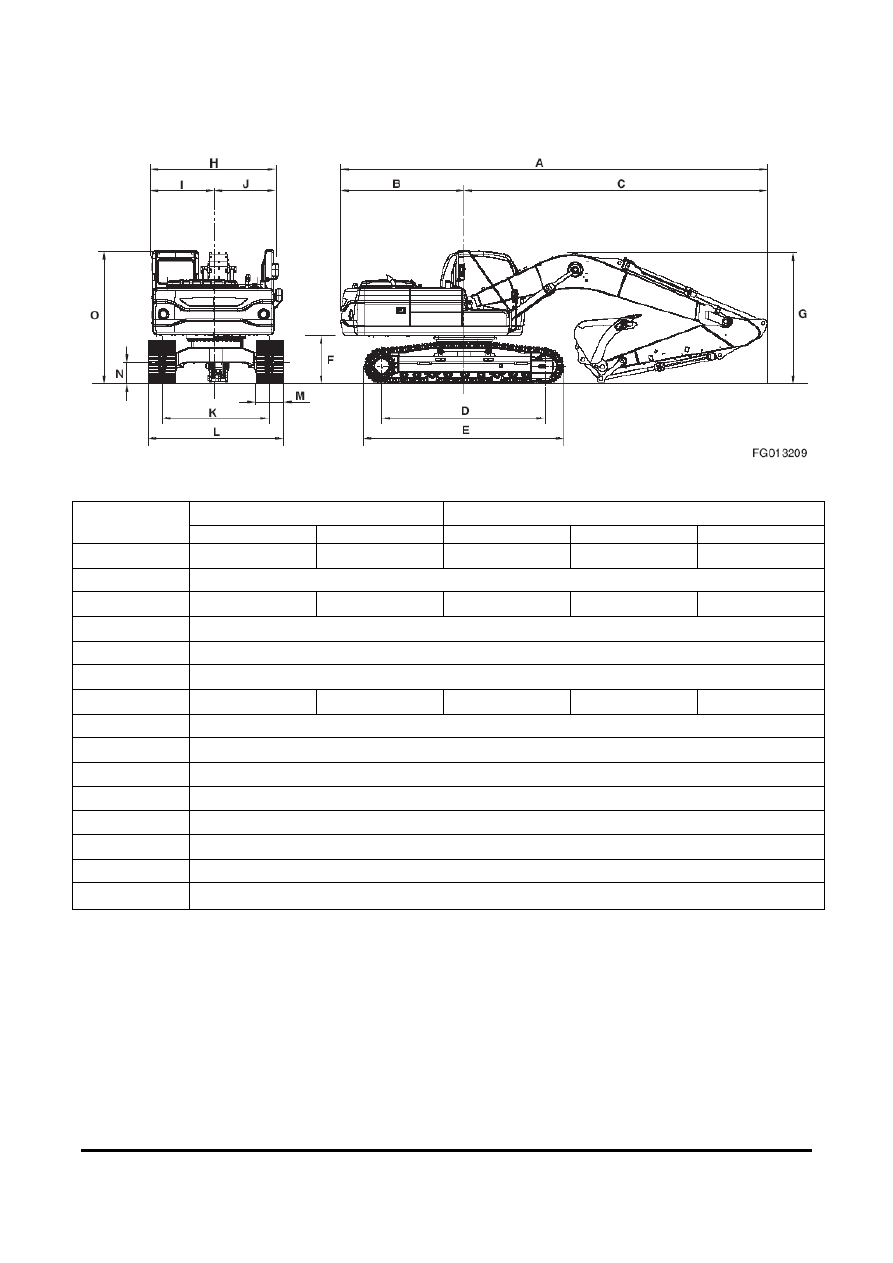

ГАБАРИТЫ

.

Рис 1

5,2

СТРЕЛА

м

5,

СТРЕЛА

7 м

Габаритные

:

размеры

2,0

РУКОЯТЬ

м

2,4

РУКОЯТЬ

м

2,4

РУКОЯТЬ

м

2,9

РУКОЯТЬ

м

3,5

РУКОЯТЬ

м

A

9080

мм

8990

мм

9500

мм

9485

мм

9500

мм

B

2750

мм

C

6330

мм

6240

мм

6750

мм

6735

мм

6750

мм

D

3650

мм

Е

4445

мм

F

1055

мм

G

3210

мм

3050

мм

3110

мм

3005

мм

3290

мм

H

2710

мм

I

1400

мм

J

1310

мм

K

2390

мм

L

2990

мм

M

600

мм

N

480

мм

O

2975

мм
