Полноповоротный экскаватор
ЭО-5112А (ЭП-1А) предназначен для уборки и погрузки взорванной
скальной породы с размером кусков до 800 мм о
шахтах, в которых разработка ведется камерными способами, а
также для разработки взорванных скальных грунтов на поверхности.
Погрузка породы может производиться в самосвалы и самоходные
вагонетки с наибольшей высотой разгрузки ковша до 5 м.
Экскаватор может работать в камерах шахт высотой не менее 6 м и
шириной не менее 10 м.
Экскаватор состоит из трех основных узлов: ходовой тележки,
поворотной платформы с механизмами и рабочего оборудования
прямой лопаты.
Гусеничный ход - многоопорного типа. Гусеничная лента приводится
в движение посредством цепной передачи. Ведущие и натяжные
колеса имеют устройство для регулировки натяжения приводных
цепей и гусеничных лент.
На поворотной платформе сварной конструкции смонтированы валы
лебедки, реверсивный и поворотный механизмы, силовая установка,
компрессор, редуктор, пульт управления, кабина и рабочее
оборудование. Кинематическая схема экскаватора аналогична
кинематической схеме экскаватора Э-10011Е.
Привод механизмов осуществляется от электродвигателя МАЗБ-42/8Ф
мощностью 55 кВт при
735 об/мин.
Движение от электродвигателя передается лебедке, реверсу,
поворотному механизму и ходовой тележке экскаватора через
одноступенчатый редуктор и далее через зубчатые колеса,
расположенные в масляной ванне. Поворотная платформа
удерживается от опрокидывания четырьмя парами опорно-поворотных
роликов.
Лебедка двухвальная. Барабаны лебедки снабжены фрикционными
муфтами и ленточными тормозами с пневматическим управлением.
Барабан подъема стрелы, кроме того, снабжен ограничителем
скорости опускания стрелы и стопорным устройством.
Все зубчатые передачи размещены в масляных ваннах. Все валы и
барабаны механизмов поворотной платформы установлены на
подшипниках качения. Пульт управления расположен в изолированной
кабине. Управление всеми механизмами (за исключением стопора
стрелоподъемной лебедки, двигателя и приборов освещения)
пневматическое.
Прямая лопата с однобалочной рукоятью имеет универсальный
напорный механизм, позволяющий работать по независимой и
комбинированной схемам. Привод кремальерной рейки осуществляется
от главной лебедки через цепные передачи.
Днище ковша открывается при помощи механизма, действующего от
пневмоцилиндра, расположенного на стреле. Стрела, рукоять и ковш
сварные. Передняя стенка ковша отлита из марганцовистой стали, а
сменные зубья - из стали 40Х.
Для обеспечения возможности работы в шахтах у экскаватора
ЭО-5112А уменьшены размеры рабочего оборудования, поворотной
платформы и кабины.
Для удобства спуска в шахту, транспортировки по штрекам и сборки
в стесненных условиях предусмотрена возможность разборки
экскаватора на отдельные узлы размером не более 1400 Х 1950 Х
4500 мм.
Машина снабжена фарами, обеспечивающими освещение забоя и
гусеничного хода. Для обеспечения безопасности при взрывах и
обвалах место машиниста и задняя часть кабины защищены стальными
листами толщиной 10 мм.
В кабину подается очищенный от пыли воздух.
Технические характеристики ЭО-5112А
|
Объем ковша прямой
лопаты, м3: |
1 |
| Тип ходового
устройства |
гусеничный |
| Преодолеваемый уклон
пути, град |
15 |
|
Тип двигателя |
электродвигатель |
|
Модель двигателя |
МАРП-114-8 (МАЗБ-42/8Ф) |
| Мощность, кВт |
55 |
| Напряжение, В |
380 |
| Частота вращения, об/мин |
720
(735) |
|
Управление механизмами |
пневматическое |
|
Компрессор: |
|
|
..модель |
ВУ-05/7А |
|
..рабочее
давление, МПа |
0,4 - 0,5 |
|
Масса экскаватора с прямой лопатой, т: |
35,6 |
|
Давление на грунт, кПа |
93 |
|
Продолжительность рабочего цикла с прямой лопатой, с |
17 |
|

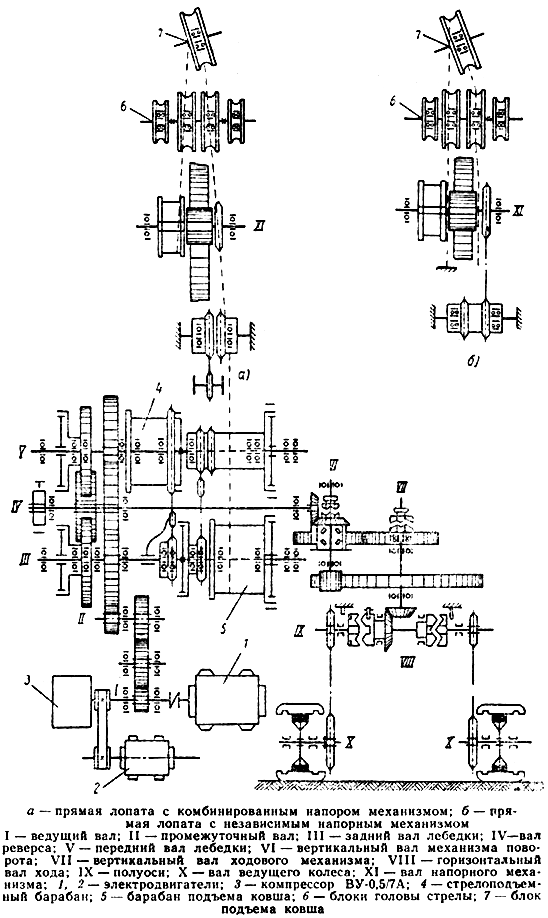

Кинематическая схема
экскаватора |
Габаритные размеры экскаватора ЭО-5112А
|
А -
радиус вращения хвостовой части, м |
2,9 |
| Б -
высота кузова, м |
3,3 |
| В -
ширина кузова, м |
3 |
|
Г -
ширина гусеничного хода, м |
2,9 |
|
Д -
просвет под поворотной платформой, м |
0,91 |
| Е - высота
оси пяты стрелы, м |
1,57 |
| Ж -
расстояние от оси пяты стрелы до оси вращения, м |
1,15 |
| З -
длина гусеничного хода, м |
3,86 |
|
И -
ширина гусеничной ленты, м |
0,5 |
|
К -
просвет под ходовой тележкой, м |
0,36 |
Прямая лопата
|
L -
угол наклона стрелы, град. |
40 |
60 |
| А -
наибольший радиус копания, м |
8,5 |
7,8 |
| Б -
наибольшая высота копания, м |
5,5 |
7,5 |
|
В -
наибольший радиус выгрузки, м |
7,2 |
6,5 |
|
Г -
наибольшая высота выгрузки, м |
3,1 |
5,1 |
| Д - радиус
выгрузки при наибольшей высоте выгрузки, м |
7,1 |
5,8 |
| Е -
высота выгрузки при наибольшем радиусе выгрузки, м |
2,3 |
2,9 |
|
