Экскаватор ЭО-4111Б (технические характеристики)

Экскаватор ЭО-4111Б (технические характеристики)
описание и технические характеристики

Экскаватор ЭО-4111Б с ковшом объемом 0,65 м3 на гусеничном ходу имеет сменное рабочее оборудование: прямую и обратную лопаты, драглайн, кран и грейфер. Так стал маркироваться экскаватор Э-652Б Ковровского завода после введения новой системы индексации машин для земляных работ. Экскаватор Э-652БС, предназначенный для работ в условиях низких температур, стал маркироваться как ЭО-4111БС.

Экскаватор ЭО-4111Б

На поворотной платформе экскаватора размещены: силовая установка, механизмы реверса, главная и стрелоподъемная лебедки, механические передачи, механизм поворота, кабина с пультом управления и стойка для подвески стрелы.
Барабаны главной и стрелоподъемной лебедок оборудованы фрикционными муфтами и тормозами ленточного типа. Муфты механизма поворота и стрелоподъемной лебедки конусные. Поворотная платформа соединена с ходовой частью роликовым опорно-поворотным устройством. Каждая гусеничная лента имеет стопорное устройство. Управление экскаватором пневматическое.

Технические характеристики ЭО-4111Б

Объем ковша, м3:
..прямой лопаты	0,65
..прямой лопаты со сплошной режущей кромкой	0,8
..обратной лопаты	0,65
..драглайна	0,8
..бокового драглайна	0,65; 0,8
..грейфера	0,65
Наибольшая грузоподъемность кранового оборудования, т	10
Тип ходового устройства	гусеничный
Скорость передвижения, км/ч	1,3; 3
Преодолеваемый уклон пути, град	22
Тип двигателя	дизель
Модель двигателя	Д-108-1
Управление механизмами	пневматическое
Компрессор:
..модель	ВУ-05/7А
..рабочее давление, МПа	0,4 - 0,5
Масса, т:
..с прямой лопатой	21,25
..с обратной лопатой	20,9
..с драглайном	19,7
..с боковым драглайном	23,6
..с грейфером	20,21
В том числе:
..противовеса для драглайна и грейфера, т	2,5
Продолжительность рабочего цикла, с:
..с прямой лопатой	17
..с обратной лопатой	23
..с драглайном	23

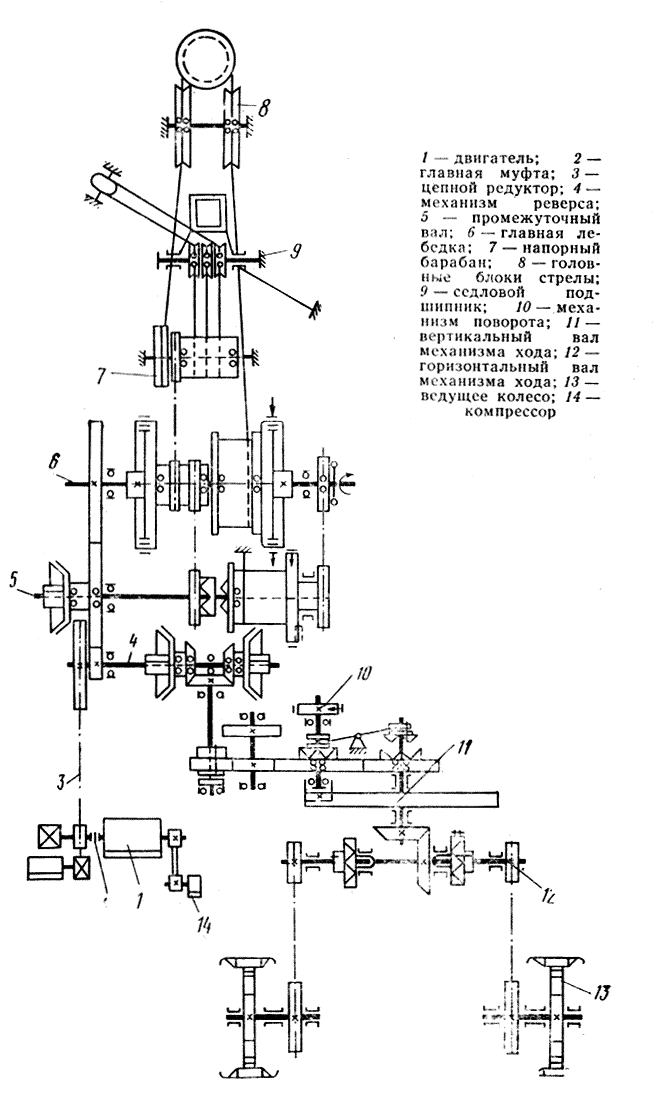

Кинематическая схема экскаватора ЭО-4111Б

Габаритные размеры ЭО-4111Б

Радиус, описываемый хвостовой частью Г, м	2,9
То же, с дополнительным противовесом, м	3,28
Габаритные размеры, м:
..длина А	4,61
..ширина Б	2,88
..высота Н	3,28
Длина гусеничного хода К, м	3,42
Ширина гусеничного хода В, м	2,83
Ширина гусеничной ленты В1, м	0,58

Размерные параметры при работе прямой лопатой

Длина, м:
..стрелы L	5,5
..рукояти L1	4,5
Угол наклона стрелы, град	45
Наибольшая высота подъема ковша Н, м	7,9
Высота выгрузки, м:
..наибольшая Н1	5,8
..при наибольшем радиусе выгрузки Н3	2,7
Глубина копания ниже уровня стоянки Н2, м	1,5
Наименьший радиус копания на уровне стоянки R, м	2,8
Наибольший радиус, м:
..копания R1	7,8
..выгрузки R2	7,2
Радиус выгрузки при наибольшей высоте выгрузки R3, м	5,4

Размерные параметры при работе обратной лопатой

Емкость ковша, м3	0,65
Ширина ковша, м	1,16
Длина стрелы L, м	5,5
Длина рукояти L1, м	3,02
Высота выгрузки, м:
..начальная Н2	3,1
..конечная Н3	6,14
Наибольшая глубина копания, H1 м:
..траншеи	5,8
..котлована	4
Наибольший радиус копания R1, м	9,2
Радиус выгрузки, м:
..начальный R2	2,3
..конечный R3	6,14

Размерные параметры при работе драглайном

Длина стрелы L, м:

Угол наклона стрелы, град

Наибольшая высота выгрузки H1, м

3,5

5,5

5,3

Наибольшая глубина копания H2, м:

..при боковом проходе

4,4

3,8

6,6

..при концевом проходе

7,3

5,5

Наибольший радиус, м:

..копания R1

11,1

10,2

14,3

/.копания R2

8,3

12,5

Размерные параметры при работе боковым драглайном

Объем ковша, м3	0,8
Длина решетчатой стрелы, м	13
Наибольший радиус выгрузки, м	13
Наибольшая глубина копания, м	5,5
Угол наклона стрелы, град	30
Наибольшая ширина канала по верху, м	13
Наименьшая ширина канала по дну, м	3

Размерные параметры при работе грейфером

Длина стрелы L, м	10
Угол наклона стрелы, град	45 - 70
Наибольшая высота выгрузки H1, м	7,6
Наибольший радиус, м:
..копания R1	8,9
..выгрузки R2	8
Наибольшая глубина копания H2, м	6

Схема запасовки канатов рабочего оборудования экскаватора ЭО-4111Б
