В 1978 году служба главного
конструктора Донецкого экскаваторного завода приступила к
проектированию экскаватора ЭО-4112, который выгодно отличался от
базовой модели (экскаватора Э-652Б). Помимо полностью
измененного внешнего вида машины, впервые в отечественной
практике в опорных катках установили торцовое уплотнение
(решение, позаимствованое у тракторостроителей), что повысило
надежность и увеличило срок службы этих узлов. Экскаватор
предназначен для производства земляных работ в грунтах I - IV
категорий, разрыхленных скальных и мерзлых грунтах, погрузки
сыпучих материалов.
Технические характеристики ЭО-4112
|
Тип привода |
механический |
| Эксплуатационная
масса, т |
23,6 |
| Удельное давление на
грунт при гусеницах шириной 600 / 900 мм, кПа |
60 /
44,5 |
| Наибольшая скорость
передвижения, км/ч |
3 |
|
Наибольший уклон пути, град. |
22 |
|
Вместимость основного ковша, м3 |
0,65 |
| Наибольший радиус
копания на уровне стоянки, м |
10,5 |
|
Глубина копания, м |
6,95 |

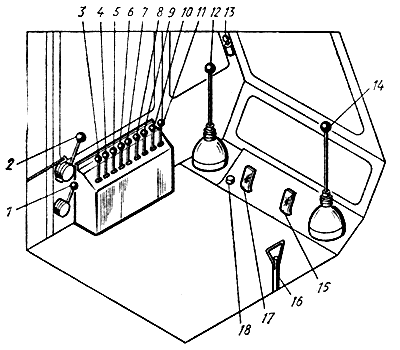

Управление экскаватором ЭО-4112
Рычаг 1
управления тормозом стрелоподъемного барабана: вниз - выключение
тормоза - опускание стрелы; нейтральное положение - включение
тормоза - прекращение опускания стрелы.
Рычаг 2 управления подачей топлива: от себя - увеличение частоты
вращения двигателя, на себя - уменьшение частоты вращения и
остановка двигателя.
Рычаги 3 и 4
управления планировочным, ножом: от себя - подъем планировочного
ножа, на себя - опускание планировочного ножа.
Рычаг 5 управления кулачковой муфтой реверса главной лебедки: на
себя - переключение на стрелоподъемный барабан; от себя - то же,
на звездочку.
Рычаг 6 управления стопорами гусеничного хода и собачек
механизма передвижения: из себя - стопорение гусеничного хода;
от себя - выключение стопоров гусеничного хода и собачек
механизма передвижения - подготовка экскаватора к передвижению.
Рычаги 7 и 8 включения скоростей поворота или передвижения:
от себя - перевод шестерен вертикального вала реверсивного
механизма в верхнее положение - включение 1-й скорости вращения
поворотной платформы или передвижения;
на себя - перевод шестерен вертикального вала реверсивного
механизма в нижнее положение - включение 2-й скорости вращения
поворотной платформы или передвижения.
Рычаги 9 и 10 управления перемещением кулачковых муфт:
от себя - перемещение кулачковых муфт механизма передвижения;
вниз - механизма поворота; вверх - включение механизма
передвижения и выключение механизма поворота, стопоренне
поворотной платформы;
на себя - перемещение кулачковых муфт механизма передвижения;
вверх - механизма поворота; вниз - включение механизма поворота
и выключение механизма передвижения и стопора поворотной
платформы.
Рычаг 11 управления главной муфтой двигателя:
на себя - включение муфты - подключение механизмов к двигателю;
от себя - выключение муфты - отключение механизмов от двигателя.
Рычаг 12 управления фрикционной муфтой вала реверса главной
лебедки, фрикционной муфтой левого барабана главной лебедки,
правой и левой фрикционными муфтами реверсивного механизма:
на себя - возврат рукояти, подъем стрелы;
от себя - напор рукояти, подъем ковша драглайна, оборудования
обратной лопаты; выбирание поддерживающего каната грейфера;
влево - поворот платформы влево, движение экскаватора вперед
(ведущие колеса сзади);
вправо - поворот платформы вправо, движение экскаватора назад
(ведущие колеса сзади).
Кран 13 закрыт - стеклоочиститель отключен, открыт - включен.
Рычаг 14 управления фрикционной муфтой правого барабана главной
лебедки, кулачковыми муфтами правой и левой полуосей
горизонтального ходового вала, механизмом открывания днища ковша
и механизмом стопора планировочного ножа:
на себя - подъем ковша прямой лопаты, грейфера, подтягивание
ковша драглайна, обратной лопаты;
от себя - поворот гусеничного хода вправо (ведущие колеса
сзади);
влево - поворот гусеничного хода влево (ведущие колеса сзади);
вправо - разгрузка ковша прямой лопаты, опускание планировочного
ножа.
Педаль 15 управления тормозом правого барабана главной лебедки:
вниз - опускание ковша лопаты, грейфера, раскрытие ковша
грейфера; вверх - удержание поднятого ковша прямой лопаты,
грейфера, ковша драглайна, обратной лопаты.

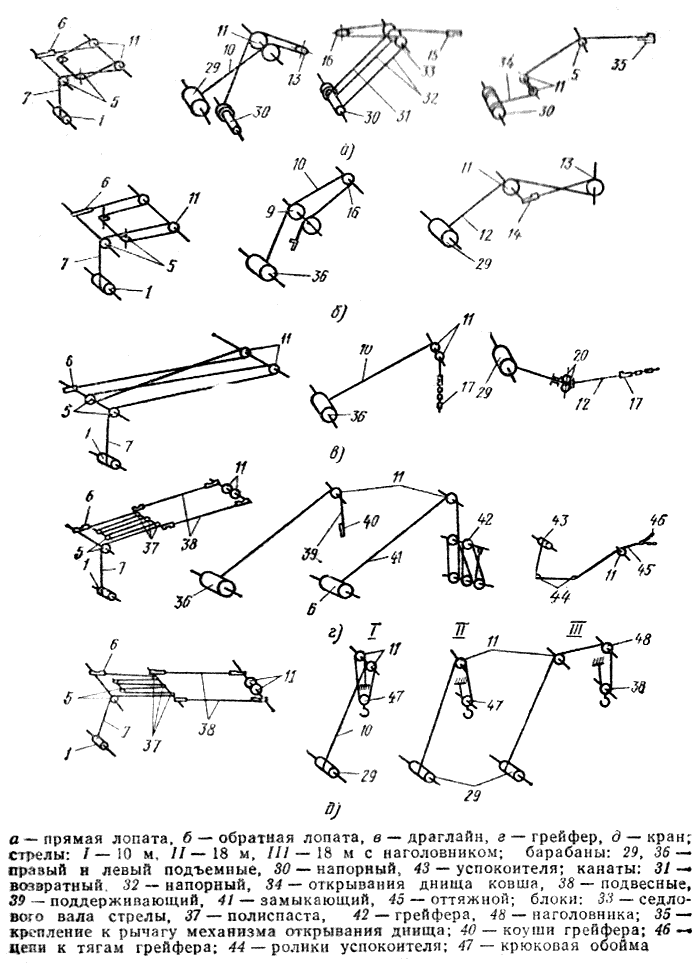

Запасовка канатов экскаватора ЭО-4112 (аналогична ЭО-4111В)
 |
