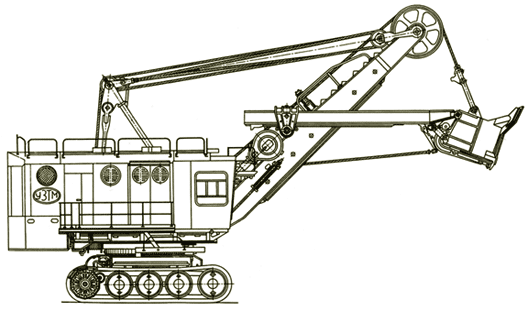

Основные параметры экскаватора ЭКГ-5А

Рабочее оборудование включает ковш, рукоять ковша, механизм открывания ковша, стрелу с напорным механизмом и двуногую стойку. Нижний конец стрелы опирается на подпятники поворотной платформы, а верхний - поддерживается на весу канатным полиспастом.
На поворотной платформе установлены подъемная лебедка, два поворотных механизма, электрооборудование, пневмосистема, двуногая стойка, стреловая лебедка и кузов.
В передней правой части платформы расположена кабина машиниста.
Поворотная платформа через роликовый круг опирается на ходовую тележку и соединена с ней центральной цапфой. Между поворотной и нижней рамами установлен высоковольтный токоприемник.
Ходовая тележка состоит из нижней рамы, гусеничного хода, зубчатого венца с нижним кольцевым рельсом, редуктора хода с тормозом, гидросистемы управления тормозом, муфтами переключения гусеничного хода.
Ковш состоит из передней и задней стенок, днища, коромысла и обоймы с уравнительным блоком. Передняя стенка из высокомарганцовистой стали снабжена пятью съемными зубьями из той же стали. Передняя стенка и зубья наплавляются твердым сплавом типа «Сормайт». Корпус ковша соединяется пальцами с коромыслом и днищем.
Рукоять ковша состоит из двух сварных балок прямоугольного сечения, изготовленных из листов низколегированной стали с приваренными цельнокатаными рейками. Стрела представляет собой сварную металлическую конструкцию коробчатого сечения. На стреле экскаватора установлены напорный механизм, головные блоки, блоки стрелового каната и лебедка открывания ковша. Для устойчивости стрела закреплена к поворотной платформе боковыми тягами.
Лебедка подъема стрелы имеет привод от электродвигателя лебедки подъема ковша.
Напорный механизм приводится от электродвигателя, на валу которого закреплена шестерня, находящаяся в зацеплении с зубчатым колесом промежуточного вала редуктора.
Поворотный механизм состоит из двух одинаковых агрегатов. Каждый из них имеет вертикальный электродвигатель с фланцем, опирающимся на корпус редуктора.
Ходовой механизм приводится в движение электродвигателем, установленным на передней стенке нижней рамы.
Пневматическая система предназначена для управления тормозами подъема, поворота, напора, продувки электрооборудования от пыли, подачи звукового сигнала и привода различного пневматического инструмента сжатым воздухом от одноступенчатого двухцилиндрового компрессора подачей 580 л/мин рабочим давлением 0,7 МПа.
Гидросистема предназначена для управления тормозом ходового механизма и механизма переключения гусениц. Основные детали гидросистемы расположены на задней стенке нижней рамы.

Экскаватор получает питание от высоковольтного пункта. Потребляемая мощность экскаватора в получасовом режиме составляет 250 - 275 кВт при средневзвешенном коэффициенте мощности 0,6. Для питания экскаватора от приключательного пункта рекомендуется высоковольтный кабель КШВГ-Зх16+1х6 для условий умеренного климата или КШВГ-Т-Зх25+1х10 для условий тропического климата.
Для управления высоковольтным электродвигателем Аг-М (пятимашинного преобразовательного агрегата) и силовым трансформатором собственных нужд Тр1 применено малогабаритное высоковольтное комплектное распределительное устройство РУ с общим разъединителем, масляным выключателем на ток отключения 1,25 кА, имеющими ручной привод, и предохранителями на 8 А или 16 А при напряжении питающей сети 6000 В или 3000 В соответственно.

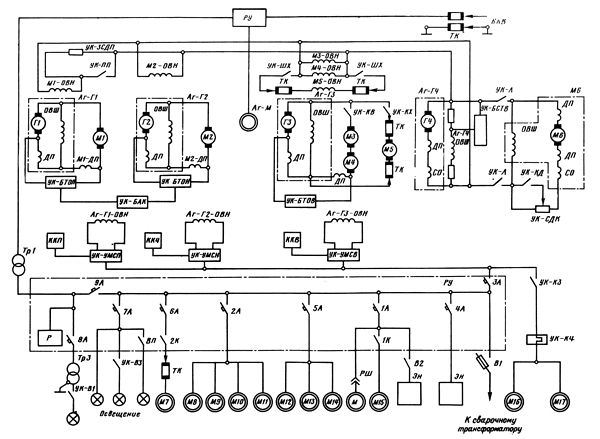

Релейная токовая защита, а также защита от грозовых перенапряжений и учет расхода потребляемой электроэнергии обеспечивается потребителем на электроподстанции или на приключательном пункте. Заземление корпуса экскаватора производится к контуру заземления карьера через заземляющую жилу кабеля КШВГ. Питание электродвигателей подъема, напора, поворота, хода осуществляется по системе генератор - двигатель постоянным током с управлением от силовых магнитных усилителей УК-УМСП, УК-УМСН, УК-УМСВ, кулачковыми командоконтроллерами ККП, ККН, ККВ. В системе управления предусмотрены блоки и узлы, обеспечивающие стабильность механических характеристик главных приводов при изменении температуры электрических машин: блоки токоограничения - УК-БТОП, УК-БТОН, УК-БТОВ; блок стабилизации токов возбуждения двигателей главных приводов - УК-БСТВ; узел автоматического копания - УК-БАК.
На экскаваторе предусмотрен контроль состояния изоляции электросети 220 В переменного тока РУ-Р, также силовых цепей и цепей управления постоянного тока.

Экскаваторы ЭКГ-5А относятся к тяжеловесным и крупногабаритным грузам. Перевозка экскаваторов ЭКГ-5А может осуществляться специальными автотранспортными средствами или транспортерами на железнодорожном ходу. При транспортировке экскаватора ЭКГ-5А необходимо опустить (или снять), рабочее оборудование и демонтировать двуногую стойку.
Для перевозки экскаватора автотранспортом рекомендуется спользовать прицеп ЧМЗАП-5530 или ЧМЗАП-8388 и тягача КЗКТ-537Л.

Перевозка  экскаватора по железной дороге выполняется на специальном подвижном  составе - транспортерах грузоподъемностью 180 - 220 тс.
