Экскаватор Э-2505СА-1 (технические характеристики)

Экскаватор Э-2505СА-1 (технические характеристики)
описание и технические характеристики

Экскаватор Э-2505СА-1 с ковшом объемом 2,5 м3 на гусеничном ходу с дизель-электрическим приводом.

Технические характеристики экскаватора Э-2505СА-1

Емкость основного ковша, м3	2,5
Емкость сменных ковшей, м3	1,0 - 3,2
Тип двигателя	дизель
Марка двигателя	1Д12В-300
Мощность, л.с.	300
Скорость передвижения, км/ч	1,1
Частота вращения поворотной платформы, об/мин	4,6
Преодолеваемый уклон пути, град	20
Управление механизмами	электропневматическое

Габаритные размеры экскаватора Э-2505СА-1

Радиус А , описываемый хвостовой частью	5800
Ширина Б платформы	4400
Габаритная высота В	6212
Просвет Г под поворотной платформой	1360
Высота Д оси пяты стрелы	2060
Расстояние Е от пяты стрелы до оси вращения	1600
Размеры гусеничного хода:
..длина Ж	5350
..полная ширина З	4200
..ширина гусеничной ленты И	900
..база К	3200

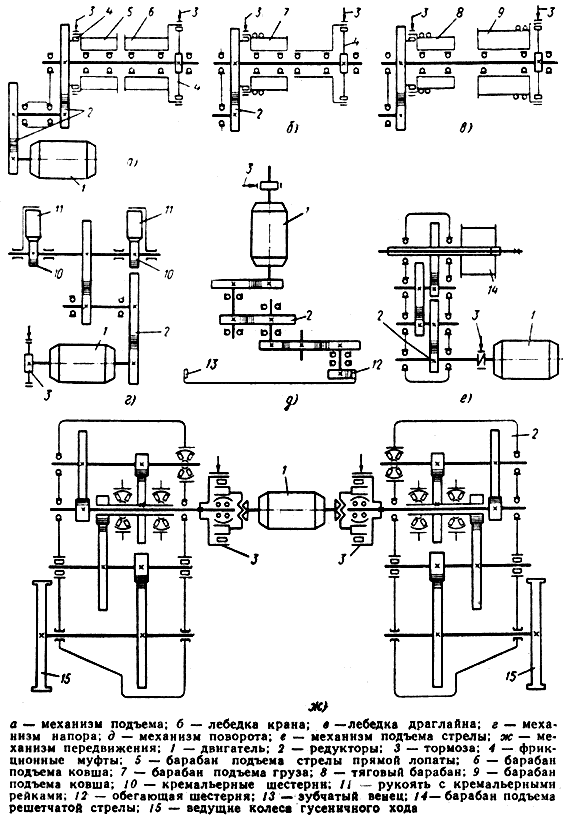

Кинематическая схема дизель-электрического экскаватора Э-2505СА-1

Экскаватор-кран Э-2508
описание и технические характеристики

Кран Э-2508 - дизельный, одномоторный, имеет основной и вспомогательный крюки грузоподъемностью 60 и 5 т.
Кран оснащен основной стрелой 15 м, удлиненными стрелами 30 и 40 м и гуськом длиной 7,5 м.
На кране применена пневматическая система управления. Поворотная платформа опирается на ходовую раму через многороликовый круг катания. Отрывающие нагрузки воспринимаются обратными катками. Ходовая рама опирается на две многоопорные гусеничные тележки.
В кинематической схеме предусмотрен двухскоростной редуктор, обеспечивающий получение посадочной скорости 1,30 м/мин, минимальной скорости подъема 1,19 м/мии и частоты вращения 0,42 об/мин.

Гусеничный кран Э-2508
