Экскаватор ТЭ-3м (технические характеристики)

Экскаватор ТЭ-3м (технические характеристики)
описание и технические характеристики

Экскаватор ТЭ-3м - одноковшовый, торфяной, универсальный, с увеличенной опорной поверхностью гусениц, предназначен для работы на неосушенных торфяных залежах, болотистых и других слабонесущих грунтах при строительстве и эксплуатации торфопредприятий. Экскаватор также используется для рытья картовых, валовых, водопрводящих каналов, траншей, магистральных каналов и для землеройных работ в грунтах I - II категорий.
Экскаватор выпускался Ивановским заводом торфяного машиностроения с 1968 года и представлял собой модернизированный экскаватор ТЭ-3. Основным его отличием от экскаватора ТЭ-3 являлось наличие пневматического управления, что в значительной степени облегчало условия работы машиниста и увеличивало производительность машины.
Экскаватор представляет собой самоходную полноповоротную машину на уширенно-удлиненном гусеничном ходу и состоит из гусеничного хода, поворотной платформы с предаточными механизмами и сменного оборудования.
Основные узлы: поворотная платформа, шасси с гусеничным ходом, двигатель СМД-14Б, придаточные механизмы и сменное рабочее оборудование (прямая лопата, обратная лопата и драглайн). Основное оборудование - обратная лопата.
У ТЭ-3 была стрела с рукоятью от ТЭ-2. И только ТЭ-3м приобрел свою собственную стрелу.
На поворотной платформе смонтирована силовая установка, придаточные механизмы и узлы навески рабочих органов. Привод поворотного механизма, подъемной и тяговых лебедок и гусеничного хода механический, от двигателя через цепную муфту и редуктор. Поворотный механизм платформы и ходовой механизм имеют реверсы. Ходовая часть состоит из двух гусениц, смонтированных на собственных продольных рамах, жестко соединенных между собой двумя поперечными балками. Гусеничная лента собирается из штампованных башмаков с литыми стальными звеньями. Нижняя рама несет на себе зубчатый венец с фланцем для катания опорных роликов поворотной платформы.

Схема экскаватора ТЭ-3м

Технические характеристики экскаватора ТЭ-3м

Тип двигателя	Дизель
Марка двигателя	Д-60КСз (СМД-14Б)
Номинальная мощность в л.с	60 (62)
Скорость передвижения в км/ч	1,29 - 2,44
Преодолеваемый уклон пути в град.	15
Удельное давление на грунт, кг/см2	0,18
Число звеньев гусеницы	72
Скорость поворота платформы, об/мин	5,46
Масса экскаватора, кг	19800

Габаритные размеры экскаватора

Радиус, описываемый хвостовой частью, мм	2920
Габаритные размеры, мм, ширина:
...по гусеницам	3900
...поворотной платформы	2800
...гусеничной ленты	1200
Длина гусеничной тележки, мм	4360
Длина ходового устройства, мм	5400
Высота крана по кузову, мм	3190
Высота крана по блокам двуногой стойки, мм	3700
Высота до оси пяты стрелы, мм	1500
Расстояние от оси пяты стрелы до оси вращения, мм	1040
Дорожный просвет, мм	420

Кинематическая схема экскаватора ТЭ-3м

Размещение механизмов на поворотной платформе экскаватора ТЭ-3м

По схеме управления видно, что все основные операции выполняются с помощью пневматики; гидравлика выполнена по безнасосной схеме и управляет тормозами подъемного и тягового барабанов с помощью педалей.

Схема пневматического и гидравлического управления экскаватора ТЭ-3м

Главная муфта

Параметры экскаватора с различным рабочим оборудованием

Параметры	Обратная лопата	Прямая лопата	Драглайн
Емкость ковша, м3	0,65	0,5	0,5
Продолжительность рабочего цикла при работе в отвал с поворотом на 90 град., сек.	21	17	23
Производительность, м3/час	110	105	85
Наибольшая глубина копания, м	5,1	---	7,6
Наибольшая высота копания, м	---	6,5	---
Радиус выгрузки, м	---	6,6	13

Экскаватор ТЭ-3м оборудованный обратной лопатой

Экскаватор ТЭ-3м оборудованный прямой лопатой

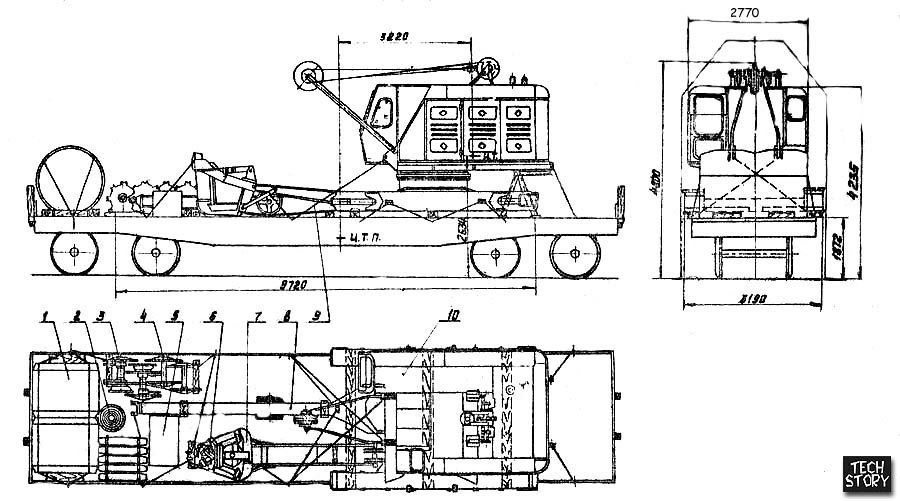

Перевозка экскаватора ТЭ-3м...

...по автомобильным дорогам на прицепе
