Экскаватор Э-303Б (технические характеристики)
описание и технические характеристики
Полноповоротный экскаватор на гусеничном
ходу Э-303Б предназначен для земляных работ на грунтах I - IV групп и
погрузочно-разгрузочных работ в условиях городского сельского и
дорожного строительства. Экскаватор состоит из четырех основных частей:
поворотной платформы с механизмами управления, двигателем, кабиной и
капотом; главного редуктора с лебедками, фрикционами и тормозами;
ходовой части; рабочего оборудования.
Поворотная платформа сварная, с литым поддоном и приваренными настилами.
Средняя часть поворотной платформы выполнена в виде ванны, в которой
размещены верхние горизонтальные шестерни поворотного и ходового валов.
Верхняя плоскость поворотной платформы служит опорой для установки
главного редуктора. В задней части поворотной платформы на специальных
балках крепится двигатель. Установка двигателя вдоль оси экскаватора
улучшает условия его обслуживания.
Управление экскаватором вынесено на левую сторону по ходу машины, что
улучшает условия работы. Кабина машиниста изолирована от выхлопных газов
двигателя и шумов. Механизм экскаватора вместо с двигателем закрыты
съемным капотом.
Опорно-поворотный круг роликовый. Поворотный венец - с внутренним
зацеплением. В передней части поворотной платформы впарены проушины
крепления стрелы, передней и двуногой стоек. Главный редуктор заключен в
масляную ванну.
На верхней части редуктора установлена одновальная главная лебедка с
тяговым и подъемным барабанами.
Фрикционы лебедок и реверса открыты, что обеспечивает удобство
обслуживания во время работы. Все передачи экскаватора, расположенные в
главном редукторе и ванне поворотной платформы, легко доступны для
наблюдения.
Смазка всех шестерен и подшипников в главном редукторе осуществляется
разбрызгиванием. Гусеничный ход многоопорного типа на жестко
установленных опорных роликах.
На нижней ходовой раме устанавливается верхняя ходовая рама из стального
литья, в которой размещен ходовой механизм.
Экскавртор изготовляется с унифицированным рабочим оборудованием прямой
и обратной лопаты, оборудованием драглайна и прямой лопаты с ковшом
емкостью 0,5м3.
Основное унифицированное оборудование состоит из стрелы длиной 4,9м,
рукояти длиной 2,3ми
ковша емкостью 0,4м3,
путем перестановки которых получают оборудование прямой или обратной
лопаты. Оборудование прямой лопаты безнапорное, с маятниковым креплением
рукояти.
Унифицированный ковш сварно-литой, с литыми задней и передней стенками,
вставными зубьями на клиньях. Для работы драглайном поставляется
решетчатая стрела длиной 10,5м.
Ковш емкостью 0,5м3с
полукруглой режущей кромкой используется для разработки грунтов I - II
групп только с оборудованием прямой лопаты.
Капот экскаватора изготовлен с учетом максимального удобства для
обслуживания и выполнения текущих ремонтов и снабжен откидными
боковинами, которые служат площадками для обслуживания; в верхней части
капота имеются откидные дверки,что облегчает доступ к двигателю
экскаватора. Экскаватор снабжен двухрычажным управлением основными
движениями.
Технические
характеристики экскаватора Э-303Б
Скорости
передвижения,км/ч:
.первая
1,12
.вторая
2,77
Марка
дизеля
Д-48
Мощность
дизеля,л.с.
48
Управление
рычажное и пневматическое
Минимальная продолжительность цикла для обратной лопаты,сек
15
Удельное
давление на грунт,кг/см2
0,5

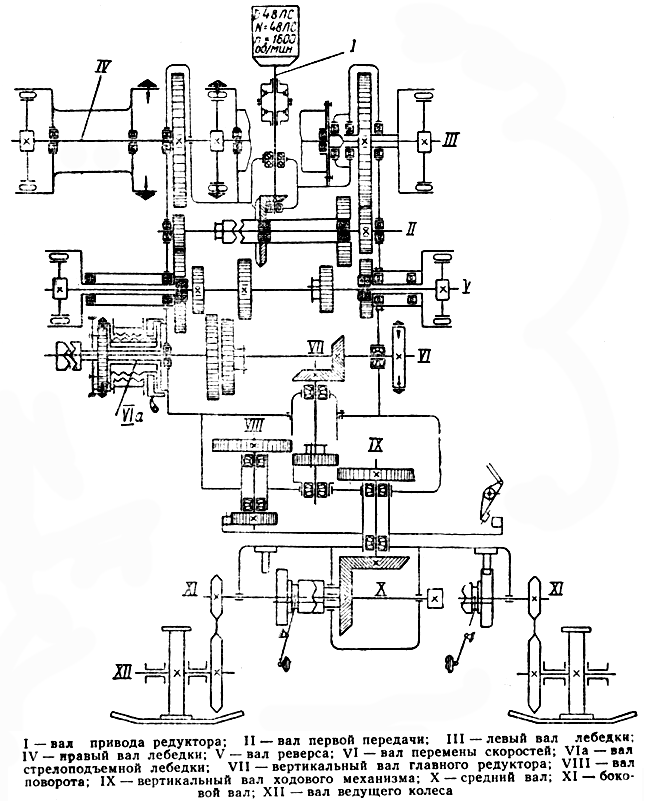

Кинематическая
схема экскаватора Э-303Б
Рабочее
оборудование к экскаватору Э-303Б
(технические характеристики)
Экскаваторы Э-304Б и
Э-304В имеют унифицированное рабочее оборудование - прямую и обратную
лопаты, т. е. для прямой и обратной лопат используют одни и те же ковш,
рукоять и стрелу. Для переоборудования прямой лопаты в обратную не
требуется дополнительных деталей. Оно осуществляется лишь перестановкой
рукояти.
У прямой лопаты этого экскаватора нет напорного механизма. Рукоять1лопаты
шарнирно соединена со стрелой3смощью
пальца2.
Так как рукоять не имеет поступательного движения, то напор ковша на
грунт при копании осуществляют, опуская стрелу.
Прямую лопату переоборудуют в обратную следующим образом.
Стрелу3опускают
на подставку, распасовывают канаты подъема стрелы и ковша, демонтируют
головные блоки5подъема
ковша и блоки4подъема
стрелы и выбивают палец2,
соединяющий рукоять1со
стрелой. Рукоять с ковшом и блоком ковша переворачивают и крепят пальцем2и
проушинами7к
головной части стрелы. На верхнем конце рукояти устанавливают блоки4,
а блоки5монтируют
на стреле. Подъемный канат запасовывают на блоки4,
а тяговый канат6-
через блоки5и
блок ковша.
Схема
переоборудования прямой лопаты на обратную при унифицированном
рабочем оборудовании
