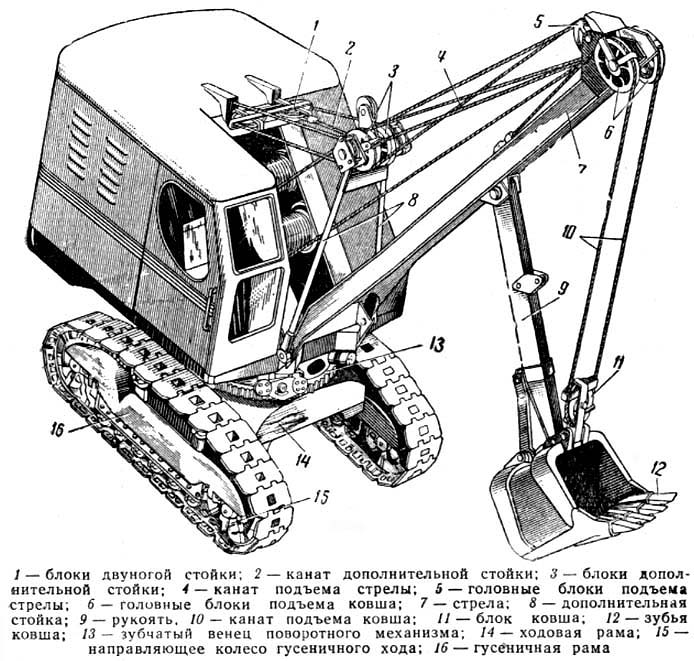

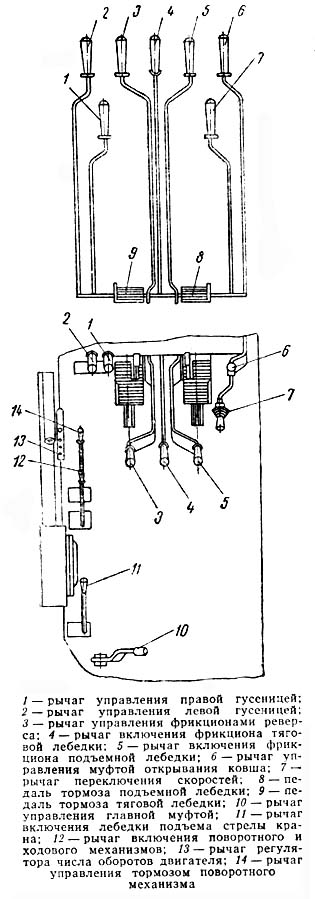

Экскаватор Э-257 дизельный, грузоподъемностью до 5 т, оснащается крюком и грейфером емкостью 0,35 м3. Привод всех механизмов крана осуществляется от дизеля Д-35 посредством цепной и шестеренной передачи. Стреловая лебедка выполнена с червячной передачей.  Торможение груза при опускании может производиться механическими тормозами и работающим двигателем; опускание стрелы - работающим двигателем через реверсивный и поворотный механизмы. Ходовая часть крана выполнена в виде двух многоопорных гусеничных тележек. Кран работает со стрелами длиной 6,5; 7,5 и 12 м. Стрела длиной 6,5 м используется как при работе экскаватора, так и при работе крана. Стрела длиной 12 м получается за счет удлинения стрелы 7,5 м посредством вставок. Управление всеми механизмами - рычажное, с механическим сервоустройством. На кране возможно совмещение следующих рабочих движений: подъема или опускания груза с вращением стрелы; подъема или опускания груза с подъемом или опусканием стрелы; подъема или опускания груза с передвижением крана. Реверсивное устройство трансмиссионного вала предназначается для обслуживания механизмов вращения стрелы, передвижения крана и подъема стрелы, вследствие чего совмещение их работы исключено. Транспортирование крана-экскаватора по железной дороге производится без разборки при снятой стреле.  Поворотная платформа с механизмами и сменное рабочее оборудование унифицированы с краном-экскаватором Э-258 на пневмоколесном ходу. Экскаватор Э-257 с ковшом емкостью 0,25 м3 Технические характеристики экскаватора Э-257 Общий вес экскаватора, т 9,5 Скорости передвижения, км/ч:   .первая 1,4 .вторая 3,2 Марка дизеля Д-35 Мощность дизеля, л.с. 37 Управление рычажное Минимальная продолжительность цикла для обратной лопаты, сек 17 Проектная производительность для обратной лопаты, м3/час 53 Удельное давление на грунт, кг/см2 0,54 Максимальная грузопотьемность, т:   .при стреле длиной 7,5 м 5 .при стреле длиной 12 м 3 Кинематические схемы экскаватора Э-257 Расположение рычагов управления экскаватора Э-257   Габаритные размеры экскаватора (в мм) Радиус, описываемый хвостовой частью 2300 Габаритная ширина кузова 2230 Габаритная высота крыши кузова от поверхности земли 2980 Высота оси пяты стрелы 1140 Расстояние от пяты стрелы до оси вращения 650 Длина экскаватора (общая) 3800 Ширина гусеничной ленты 360 Ширина гусеничного хода 2340   Таблица грузоподъемности крана-экскаватора Э-257

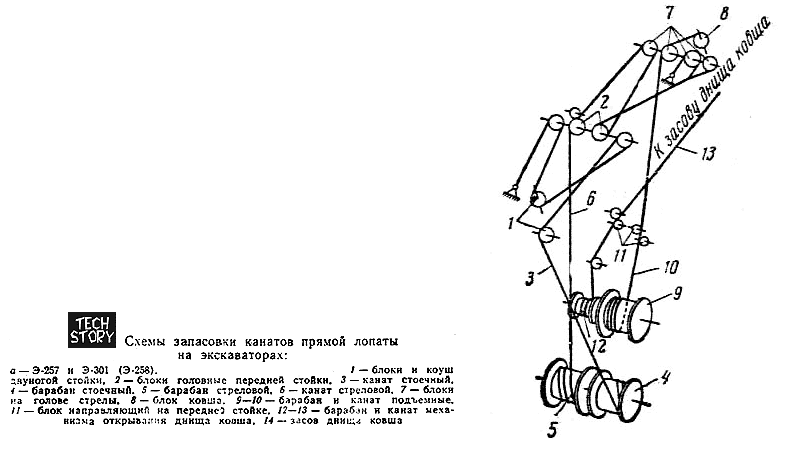

Схемы запасовки канатов обратной и прямой лопат, драглайна на экскаваторах Э-257 и Э-258
