Универсальный
неполноповоротный одноковшовый экскаватор Э-1513 на базе
сельскохозяйственного самоходного шасси ДВСШ-16
предназначается для механизации земляных и
погрузочно-разгрузочных работ небольших объемов.
Экскаватор комплектуется сменным рабочим оборудованием:
обратной лопатой, прямой лопатой, крановым
оборудованием.
Землеройное оборудование (прямая и обратная лопаты)
экскаватора может быть применено для копания небольших
котлованов, траншей, приямков, разработки небольших
забоев, погрузки грунта на транспорт и т.п.
С крановым оборудованием экскаватор может быть
использован для производства погрузочно-разгрузочных
работ (со штучными грузами).
Навесное оборудование универсального экскаватора состоит
из трех основных узлов, одноосной ходовой тележки,
поворотной платформы с механизмами и сменного рабочего
оборудования.
|

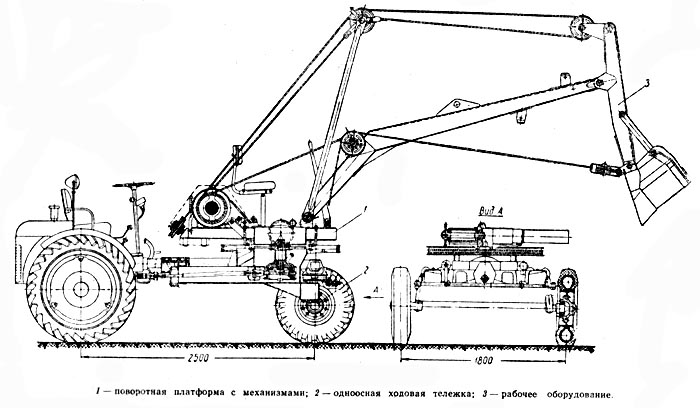

Экскаватор
Э-1513 с ковшом емкостью 0,15 м3 |
Вместо переднего
моста самоходного шасси ДВСШ-16 установлена одноосная
ходовая тележка, на которой смонтирована поворотная
платформа экскаватора с механизмами. Тележка может быть
отсоединена от шасси и после установки стандартного
переднего моста шасси ДВСШ-16 при необходимости можно
использовать в качестве транспортного средства.
Поворотная платформа, представляющая собой сварную
металлоконструкцию, опирается через шариковый
опорно-поворотный круг на ходовую раму, балансирно
подвешенную к раме самоходного шасси. На поворотной
платформе расположены вал лебедки, барабан тяговый,
барабан подъемный, барабан поворота и механизмы
управления.
Привод механизмов экскаватора осуществляется от вала
отбора мощности через две пары конических передач,
цепную передачу и три лебедки.
Поворот
платформы производится барабаном поворота с помощью
тросов, запасованных на желобчатом круге. Наибольший
угол поворота платформы в каждую сторону 300°.
Стрела и рукоять экскаватора выполнены из гнутых
листовых профилей. Рабочее оборудование монтируют на
рукояти экскаватора. Обратная лопата имеет два вида
ковшей: унифицированный ковш без зубьев с полукруглой
режущей кромкой и ковш открытого типа с зубьями. Кроме
этого, для рытья узких траншей устанавливаются
специальные ковши.
При
передвижении экскаватора стрела и смонтированное на ней
оборудование устанавливается в фиксированное положение
вдоль оси экскаватора.
Экскаваторное оборудование экскаватора Э-1513
|
Показатели |
Прямая лопата |
Обратная лопата |
Обратная лопата |
| |
|
унифицированная |
неунифицированная |
|
Емкость ковша в м3 |
0,15 |
0,15 |
0,15 |
|
Ширина ковша в мм |
--- |
564 |
600 |
|
Длина стрелы в мм |
3480 |
3480 |
3480 |
|
Длина рукояти в мм |
2200 |
1690 |
1740 |
|
Скорость подъема
ковша в м/сек |
0,341 |
--- |
--- |
|
Наибольший
радиус копания в мм |
4200 |
5200 |
5300 |
|
Наибольшая
высота выгрузки в мм |
3100 |
4100 |
4100 |
|
Наибольшая
глубина копания в мм |
--- |
2700 |
2800 |
|
Продолжительность рабочего цикла в сек * |
15 |
15 |
15 |
|
Вес экскаватора
с рабочим оборудованием в кг |
3050 |
3025 |
3030 |
* - при
угле поворота на 90 градусов на грунтах II и III группы
и выгрузки в транспорт или в отвал
Крановое оборудование экскаватора Э-1513
|
Грузоподъемность
в т: |
|
|
..поперек
хода шасси |
0,5 |
|
..вдоль
хода шасси |
1,0 - 0,7 |
|
Вылет крюка от
оси вращения в м |
2,0 - 3,5 |
|
Высота подъема
крюка в м |
3,8 - 2,2 |
|
Длина стрелы в м |
3,48 |
|
Скорость подъема
груза в м/сек |
0,34 |
|
Вес экскаватора
с крановым оборудованием в кг |
2880 |
|
Кинематическая
схема экскаватора Э-1513 |
|
