Chapter –3 Infra. Facilities of Diesel Loco Shed



Version No: 1.0-d0

Date Issued: dd/mm/yyyy

Document Title: MANUAL MAINTENANCE FOR  DIESEL LOCOMOTIVES


Revised 2013

Printed: 2015/03/08

Page 68 of 303





Annexure 3.4A

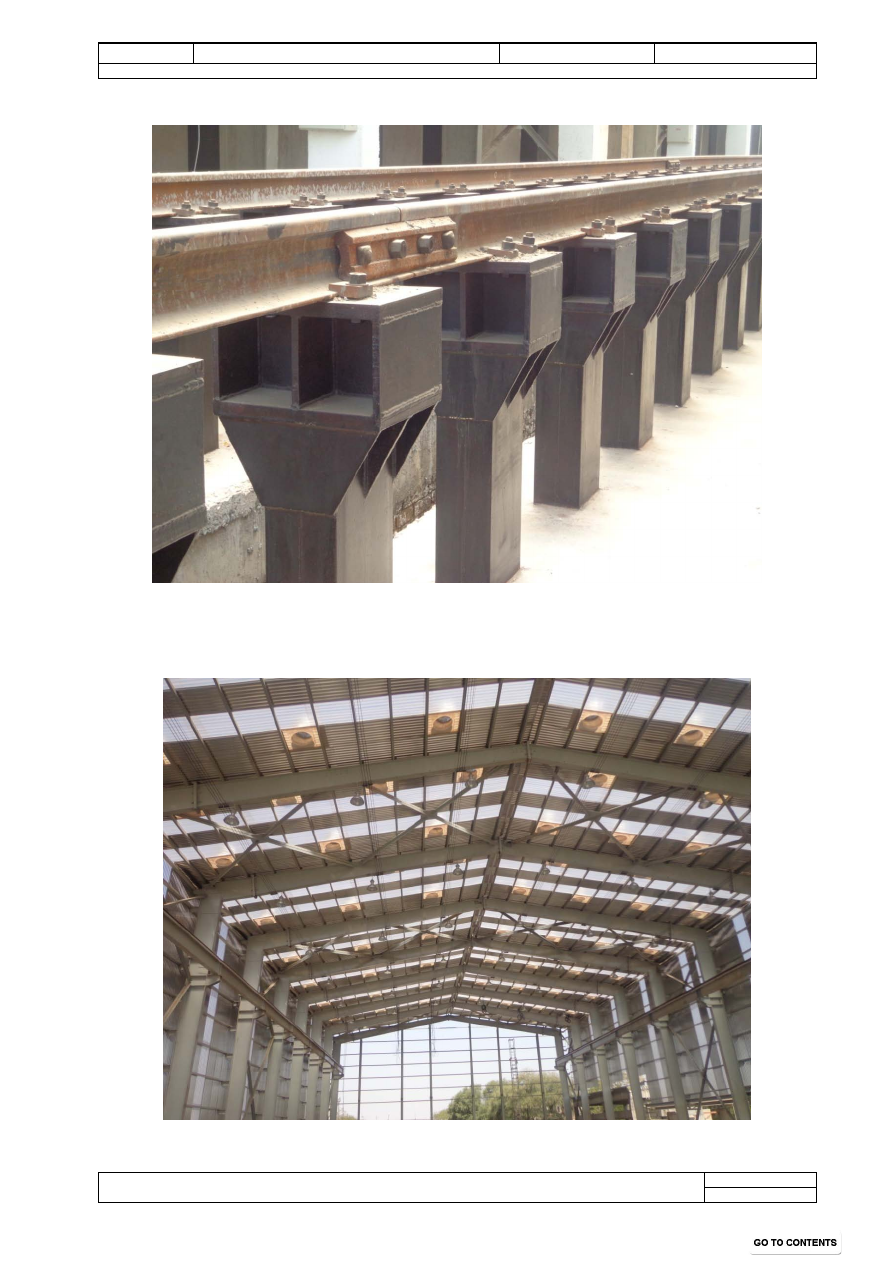

STILT TYPE ARRANGEMENT OF  TRACK IN PITLINE



Annexure 3.5





PHOTOGRAPH OF TYPICAL RAFTER ROOF

Draft

Document No:

Chapter –3 Infra. Facilities of Diesel Loco Shed



Version No: 1.0-d0

Date Issued: dd/mm/yyyy

Document Title: MANUAL MAINTENANCE FOR  DIESEL LOCOMOTIVES


Revised 2013

Printed: 2015/03/08

Page 69 of 303







Annexure 3.6

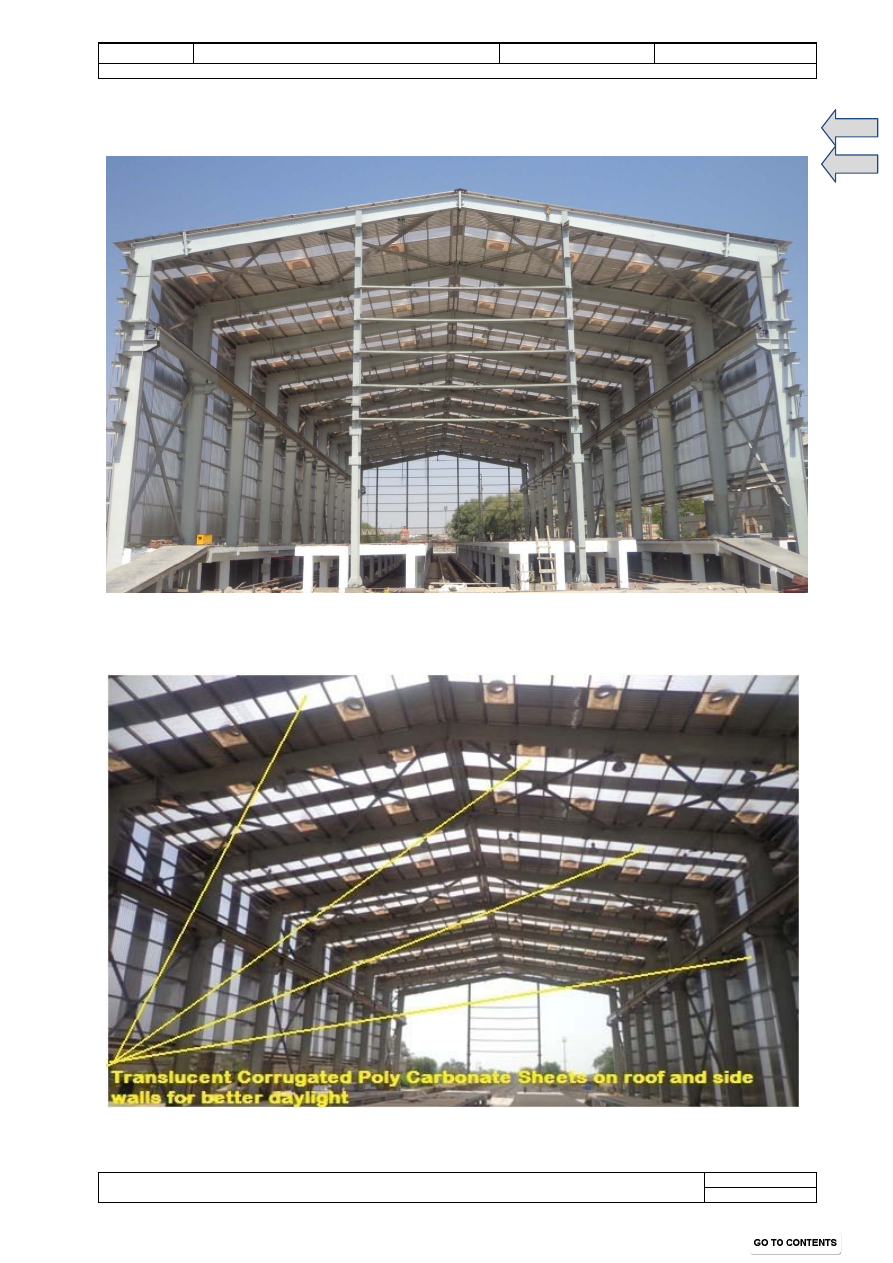

PHOTOGRAPH OF UNDER CONSTRUCTION LATEST DESIGN SHED



Annexure 3.7





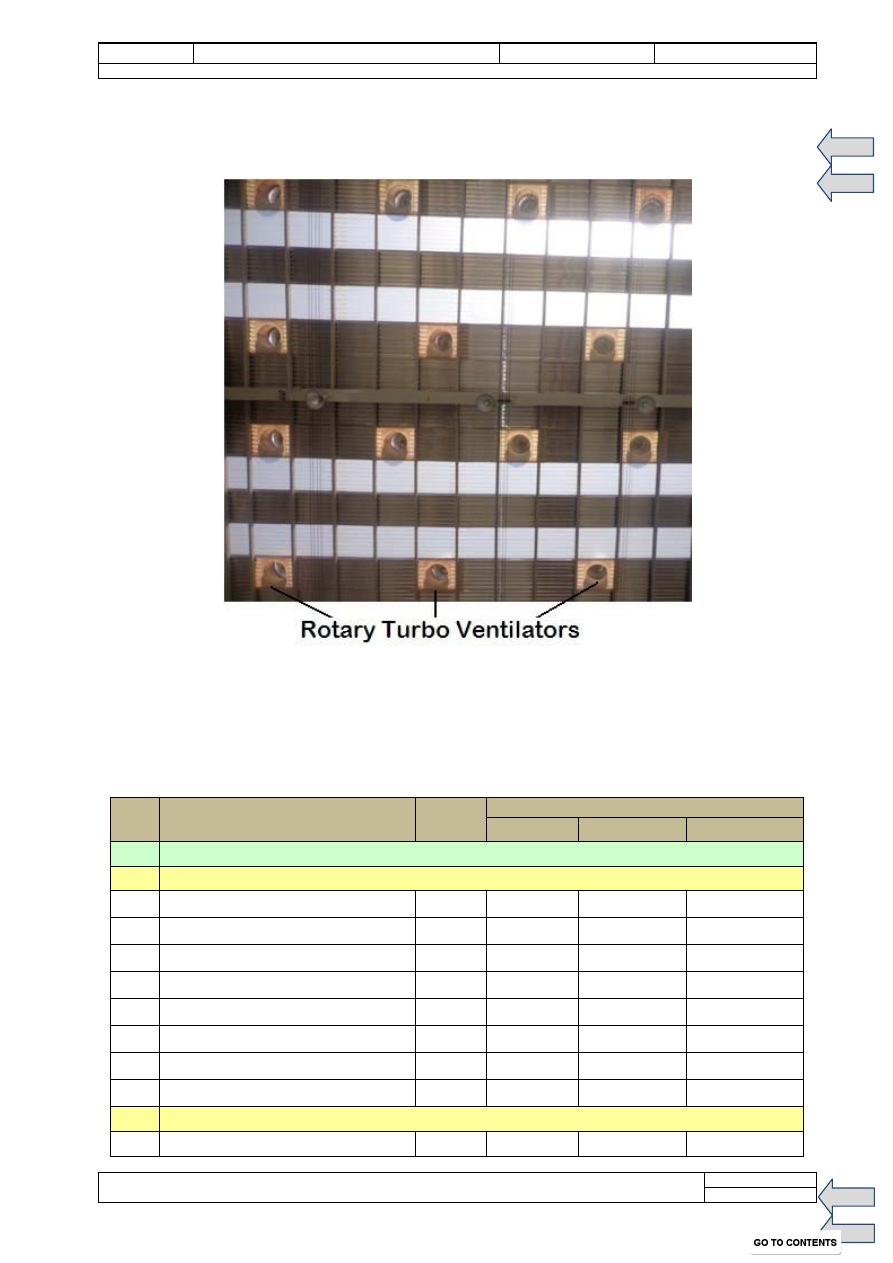

PHOTOGRAPH OF ALLUMINIUM & POLY CARBONATE CORRUGATED SHEETS FOR ROOF &
SIDE WALLS

Home

Ch-3

Draft

Document No:

Chapter –3 Infra. Facilities of Diesel Loco Shed



Version No: 1.0-d0

Date Issued: dd/mm/yyyy

Document Title: MANUAL MAINTENANCE FOR  DIESEL LOCOMOTIVES


Revised 2013

Printed: 2015/03/08

Page 70 of 303







Annexure 3.8









Annexure 3.9

Infrastructure Required for Diesel Shed



Note: C- Common for Alco & HHP, A- Only Alco, H- Only HHP



SN

Purpose

C/A/H

Requirement

<100

≥100 <175

≥175 <250

A.

RCC BUILDINGS

I

ADMINISTRATIVE BUILDING

1.



Sr.DME and other officers rooms

C

30 x 8

45 x 8

60 x 8

2.



Sr.DME Office

C

20 x 8

30 x 8

40 x 8

3.



Meeting hall

C

30 x 8

40 x 8

50 x 8

4.



Time office

C

20 x 8

25 x 8

30 x 8

5.



Information Cell (MIS)

C

20 x 8

25 x 8

30 x 8

6.



SMM Stores Office

C

20 x 8

25 x 8

30 x 8

7.



NS Stores office

C

20 x 8

25 x 8

30 x 8

8.



Data processing room (Computer cell)

C

20 x 8

25 x 8

30 x 8

II

SUPERVISORS ROOMS

9.



Sr.Section Engineer (Mech)

C

6 X 6

6 X 6

6 X 6

Home

Ch-3

Home

Ch-3

Draft

Document No:

Chapter –3 Infra. Facilities of Diesel Loco Shed



Version No: 1.0-d0

Date Issued: dd/mm/yyyy

Document Title: MANUAL MAINTENANCE FOR  DIESEL LOCOMOTIVES


Revised 2013

Printed: 2015/03/08

Page 71 of 303





SN

Purpose

C/A/H

Requirement

<100

≥100 <175

≥175 <250

10.



Sr.Section Engineer (Elec)

C

6 x 6

6 X 6

6 X 6

11.



Sr.Section Engineer (HS/Mech)

C

6 x 6

2 x 6 x 6

3 x 6 x 6

12.



Sr.Section Engineer (HS/Elec)

C

6 x 6

2 x 6 x 6

3 x 6 x 6

13.



Sr.Section Engineer  (MS/Mech)

C

6 x 6

2 x 6 x 6

3 x 6 x 6

14.



Sr.Section Engineer (MS/Elec)

C

6 X 6

2 x 6 x 6

3 x 6 x 6

15.



Sr.Section Engineer (LS/Mech)

C

6 X 6

2 x 6 x 6

3 x 6 x 6

16.



Sr.Section Engineer (LS/Elec)

C

6 X 6

2 x 6 x 6

3 x 6 x 6

III

Diesel Technical Training Centre-DTTC (Knowledge Sharing Centre)

17.



Principal Room

C

6 x 6

6 x 6

6 x 6

18.



Lecturers Room

C

4 x 6 x 6

5 x 6 x 6

6 x 6 x 6

19.



Trainee Class room

C

3 x 12 x 6

4 x 12 x 6

5 x 12 x 6

20.



Model Room

C

20 x 12

30 x 12

40 x 12

21.



Conference Hall

C

20 x 12

25 x 12

30 x 12

22.



Library

C

15 x 8

25 x 8

30 x 8

23.



Hostel

C

50 beds

100 beds

150 beds

IV

Mechanical Sub Assemblies maintenance

24.



Governor O/H Room

C

10 x 6

15 x 6

20 x 6

25.



FIP O/H Room

C

15 x 6

20 x 6

25 x 6

26.



Air Brake Room

C

15 x 6

20 x 6

25 x 6

27.



Carpenter Room (cab maintenance)

C

10 x 6

15 x 6

20 x 6

28.



Centrifuge Room

A

6 x 6

10 x 6

15 x 6

29.



Dynamic Balancing Machine

A

10 x 6

15 x 6

20 x 6

30.



Clean room for Turbo

H

-

-

40 x 12

31.



Roller Bearing O/H Room

A

10 x 6

15 x 6

20 x 6

V

Electrical Sub Assemblies maintenance

32.



Micro Processor Room

C

10 x 6

15 x 6

20 x 6

33.



Relays maintenance

C

10 x 6

15 x 6

20 x 6

34.



Contactors & Breakers room

C

10 x 6

15 x 6

20 x 6

35.



Speedometer Room

A

10 x 6

15 x 6

20 x 6

36.



Battery Maintenance Room

C

20 x 6

25 x 6

30 x 6

VI

Supporting Sections

37.



Mech. Millwright

C

10 x 6

15 x 6

20 x 6

38.



Elec. Millwright

C

10 x 6

15 x 6

20 x 6

39.



Tool Room

C

15 x 6

20 x 6

25 x 6

40.



DM Plant

C

6 x 6

10 x 6

15 x 6

41.



Generator Room

C

15 x 6

20 x 6

25 x 6

42.



Laboratory



C

15 x 6

20 x 6

25 x 6
