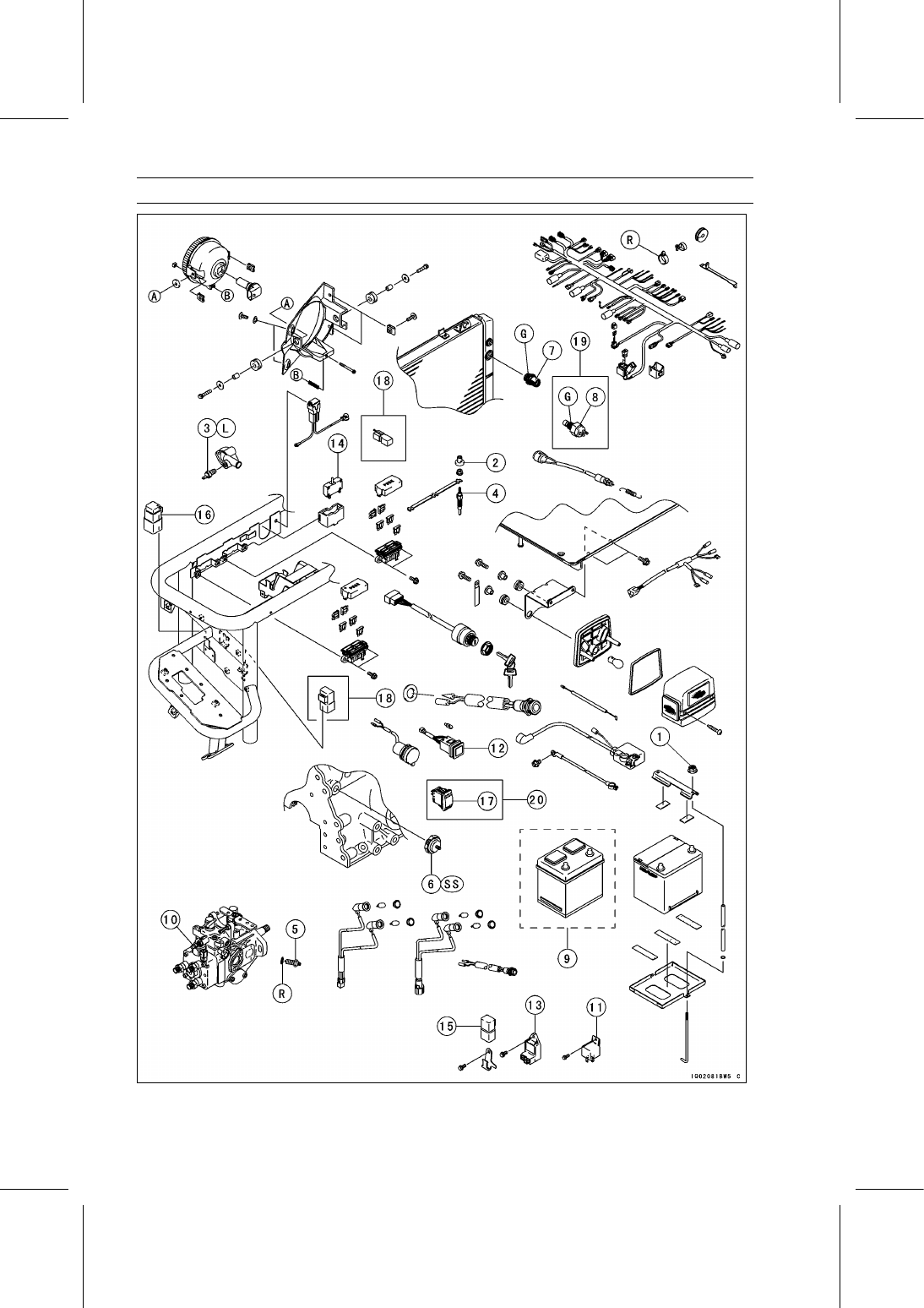

17-6 ELECTRICAL SYSTEM

Exploded View

ELECTRICAL SYSTEM 17-7

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Battery Holder Mounting Nuts

17

1.7

13

2

Connecting Plate Nuts

1.2

0.12

11 in·lb

3

Coolant Temperature Switch

27

2.8

20

L

4

Glow Plugs

17

1.7

13

5

Neutral Switch

15

1.5

11

6

Oil Pressure Switch

14

1.4

10

SS

7

Radiator Fan Switch

23

2.3

17

8

Radiator Fan Switch

25

2.5

18

9. KAF950G9

∼ GC/HA, Other than US Model

10. Fuel Cut Solenoid Connector

11. Glow Plug Relay

12. Light Switch
13. Preheating Timer
14. Radiator Fan Breaker
15. Radiator Fan Relay
16. Starter Circuit Relay
17. Horn Button
18. KAF950GB

∼

19. KAF950G9, GA/HA
20. KAF950GD

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

SS: Apply silicone sealant.

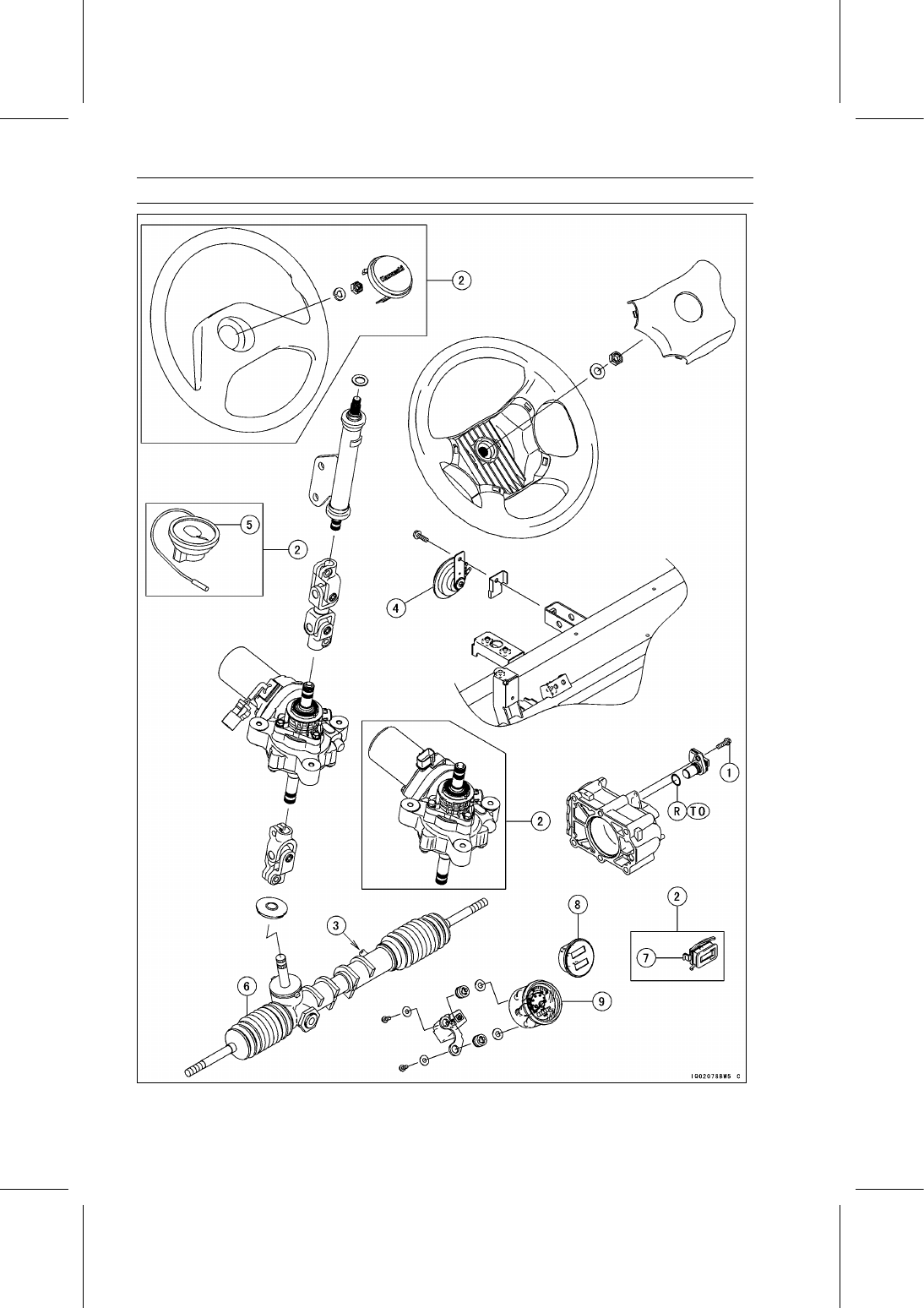

17-8 ELECTRICAL SYSTEM

Exploded View

ELECTRICAL SYSTEM 17-9

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Speed Sensor Bolt

8.8

0.90

78 in·lb

2. KAF950G9

∼ GC/HA

3. Ground Lead Connection
4. Horn
5. Horn Switch Contact
6. Steering Gear Assembly
7. Hour Meter
8. Fuel Gauge/Hour Meter
9. Speedometer

R: Replacement Parts

TO: Apply transmission oil.
