14-2 SUSPENSION

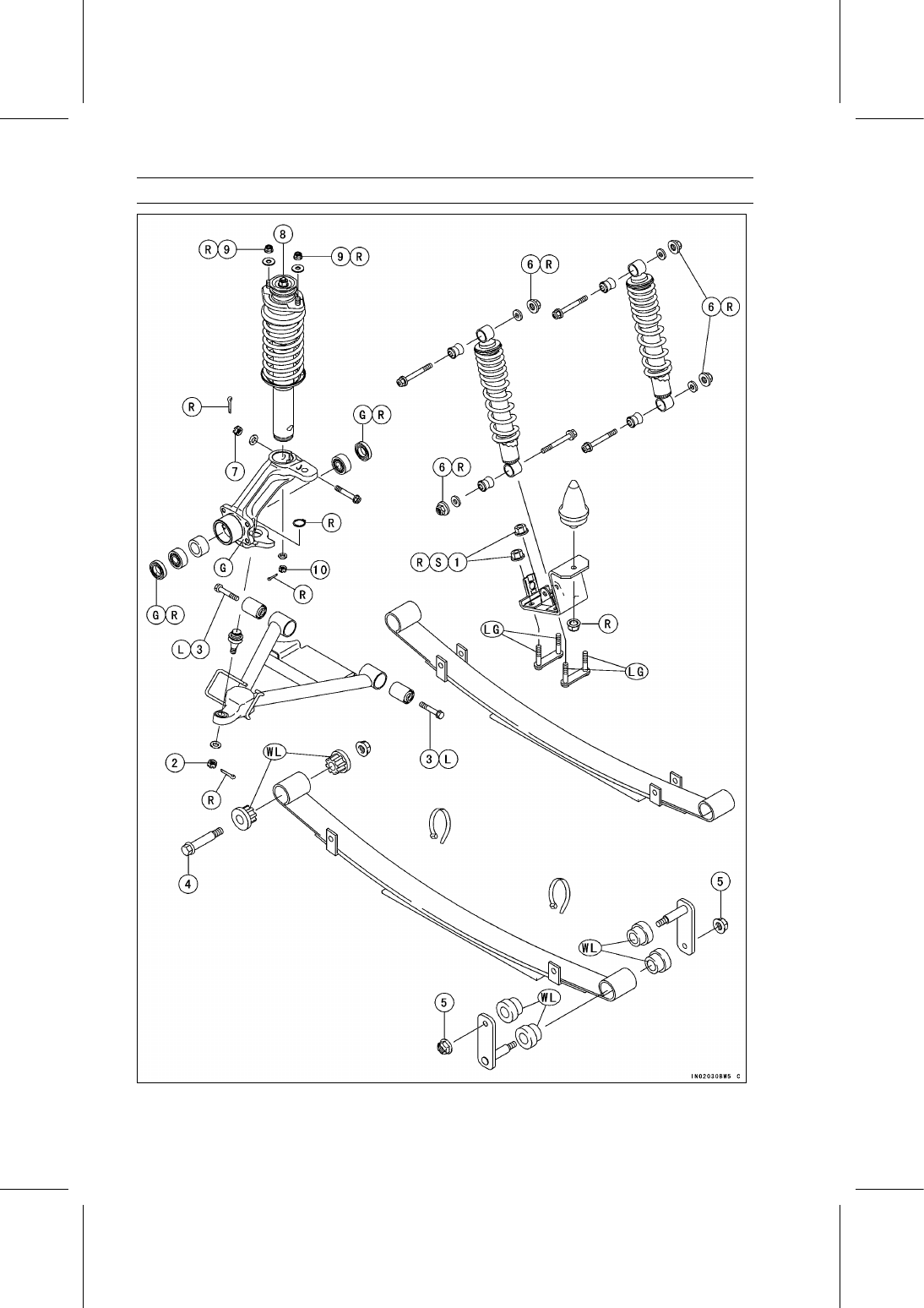

Exploded View

SUSPENSION 14-3

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Damper Bracket Mounting Nuts

59

6.0

44

R, S

2

Front Suspension Arm Joint Nuts

78

8.0

58

3

Front Suspension Arm Pivot Bolts

98

10.0

72.3

L

4

Leaf Spring Mounting Bolts (Front)

98

10.0

72.3

5

Leaf Spring Mounting Nuts (Rear)

59

6.0

44

6

Rear Shock Absorber Mounting Nuts

59

6.0

44

R

7

Strut Clamp Nuts

98

10.0

72.3

8

Strut Locknuts

49

5.0

36

9

Strut Mounting Locknuts

44

4.5

32

R

10 Tie-Rod End Nuts

34

3.5

25

G: Apply grease.

L: Apply a non-permanent locking agent.

LG: Apply liquid gasket.

R: Replacement Parts

S: Follow the specified tightening sequence.

WL: Apply soap and water solution or rubber lubricant.

14-4 SUSPENSION

Specifications

Item

Standard

Service Limit

Rear Shock Absorbers

Spring Preload Setting Position

1st position

(Usable Range)

1

∼ 5 positions

SUSPENSION 14-5

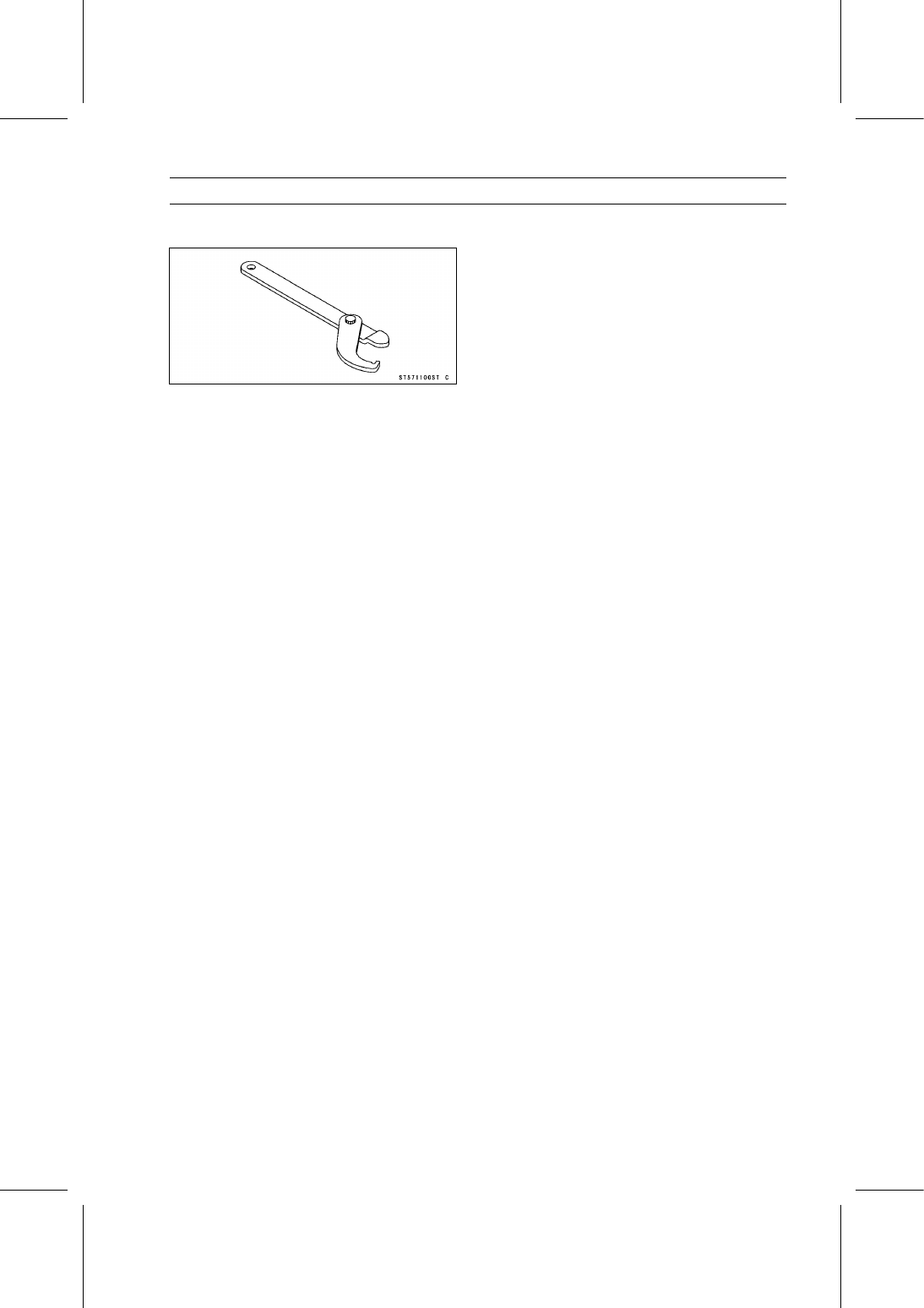

Special Tool

Steering Stem Nut Wrench:
57001-1100
