13-2 BRAKES

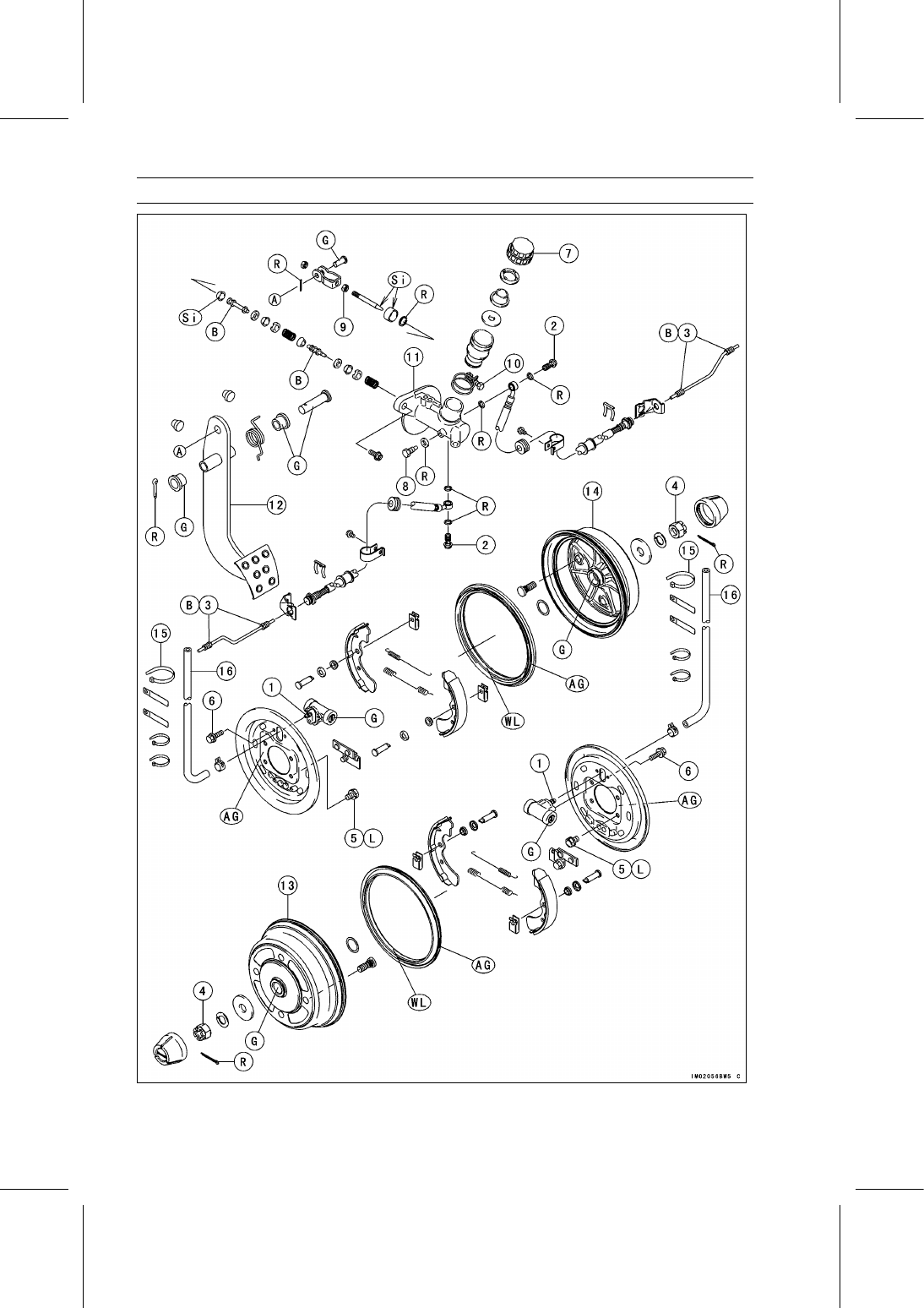

Exploded View

BRAKES 13-3

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Bleed Valves

5.4

0.55

48 in·lb

2

Brake Hose Banjo Bolts

25

2.5

18

3

Brake Pipe Nipples

18

1.8

13

B

4

Front Axle Nuts

196

20.0

145

5

Front Brake Panel Mounting Bolts

44

4.5

32

L

6

Front Wheel Cylinder Mounting Bolts

10.3

1.1

91 in·lb

7

Master Cylinder Reservoir Cap

3.4

0.35

30 in·lb

8

Piston Stop Bolt

8.8

0.90

78 in·lb

9

Push Rod Locknut

17.2

1.8

13

10 Reservoir Clamp Bolt

6.1

0.62

54 in·lb

11. Brake Master Cylinder

12. Brake Pedal
13. Left Front Brake Drum
14. Right Front Brake Drum
15. Bands for Breather Tube of Early Model for KAF950G9
16. Breather Tube (Early Model for KAF950G9: L = 1 480 mm (58.3 in.)

Late Model for KAF950G9 and Later Model: L = 1 100 mm (43.3 in.))

AG: Apply lithium grease (NLGI Grade No.2).

B: Apply brake fluid.

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

Si: Apply silicone grease.

WL: Apply soap and water solution or rubber lubricant.

13-4 BRAKES

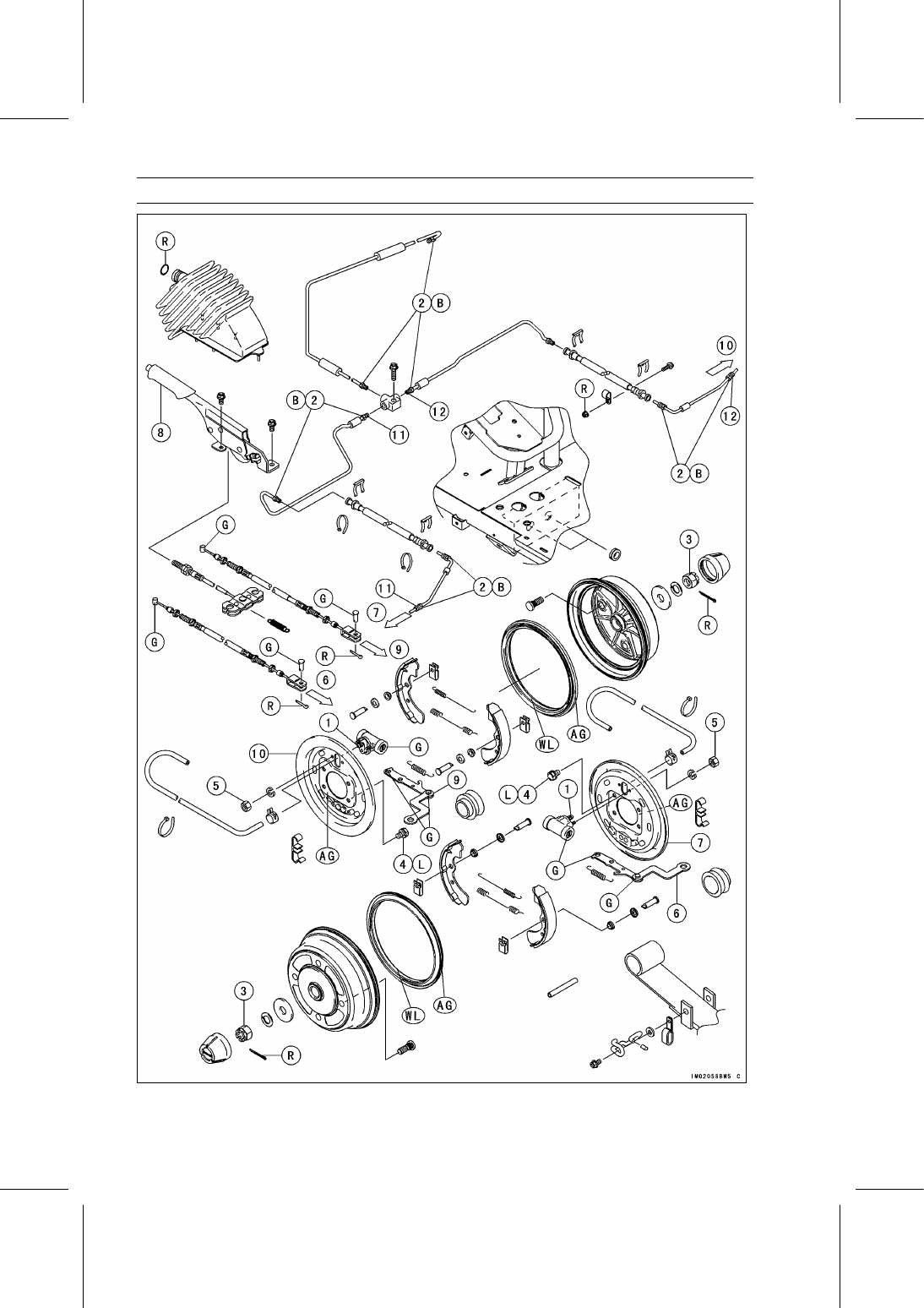

Exploded View

BRAKES 13-5

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Bleed Valves

5.4

0.55

48 in·lb

2

Brake Pipe Nipples

18

1.8

13

B

3

Rear Axle Nuts

304

31.0

224

4

Rear Brake Panel Mounting Bolts

44

4.5

32

L

5

Rear Wheel Cylinder Mounting Nuts

7.4

0.75

65 in·lb

6. Left Parking Brake Lever Linkage
7. Left Rear Brake Drum
8. Parking Brake Lever
9. Right Parking Brake Lever Linkage

10. Right Rear Brake Drum

11. White Mark

12. Yellow Mark

AG: Apply lithium grease (NLGI Grade No.2).

B: Apply brake fluid.

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

WL: Apply soap and water solution or rubber lubricant.
