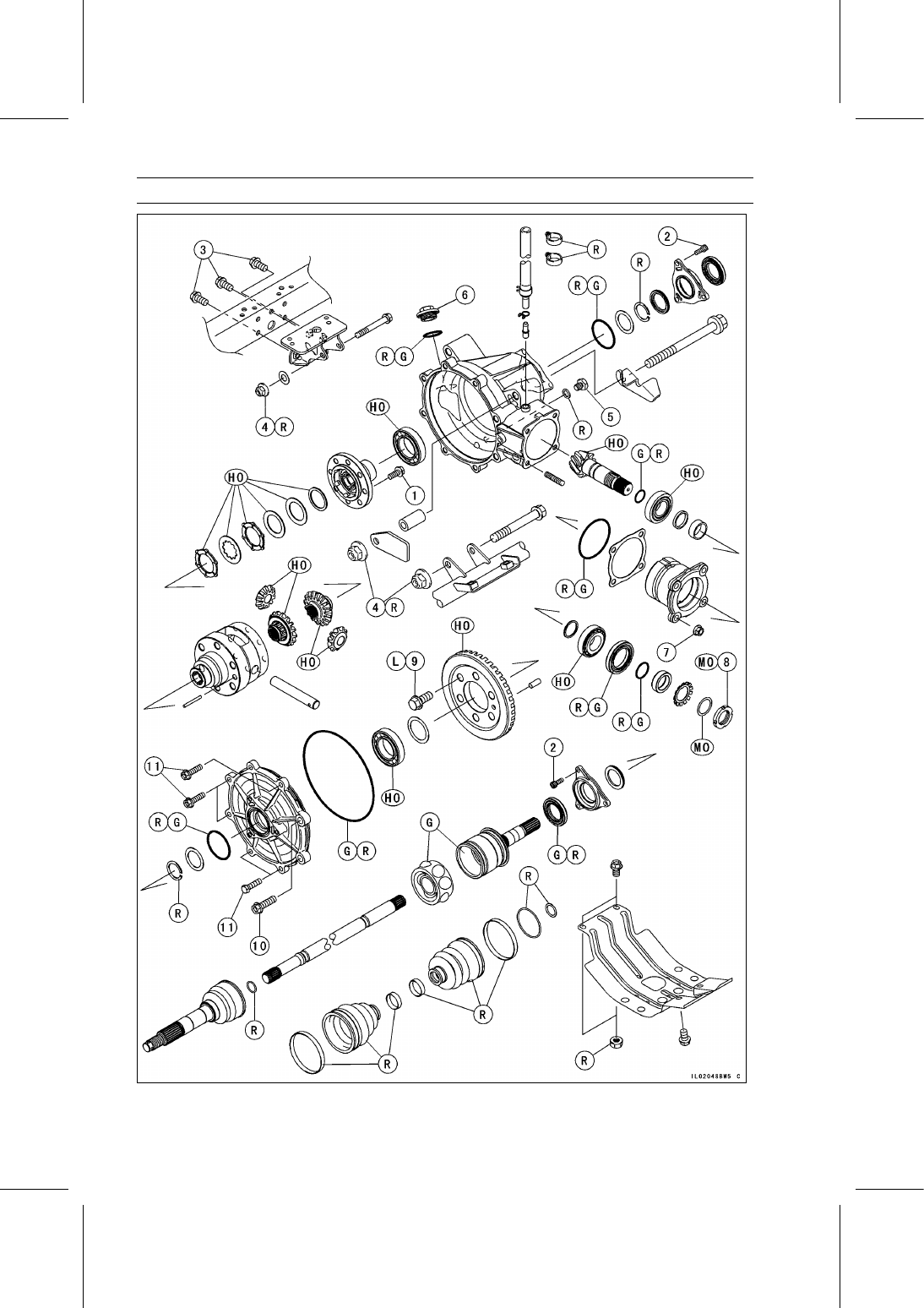

12-2 FINAL DRIVE

Exploded View

FINAL DRIVE 12-3

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1 Differential Case Cap Bolts

32

3.3

24

L

2 Front Axle Cap Bolts

8.8

0.90

78 in·lb

3 Gear Case Bracket Bolts

44

4.5

32

4 Gear Case Mounting Nuts

44

4.5

32

R

5 Oil Drain Plug

20

2.0

15

6 Oil Filler Cap

29

3.0

21

7 Pinion Gear Bearing Housing Nuts

25

2.5

18

8 Pinion Gear Slotted Nut

118

12.0

87.0

MO

9 Ring Gear Bolts

82

8.4

61

L

10 Ring Gear Cover Bolts (M10)

47

4.8

35

11 Ring Gear Cover Bolts (M8)

25

2.5

18

G: Apply grease.

HO: Apply hypoid gear oil.

L: Apply a non-permanent locking agent.

M: Apply molybdenum disulfide grease.

MO: Apply molybdenum disulfide oil solution.

(mixture of the engine oil and molybdenum disulfide grease in a weight ratio 10 : 1)

R: Replacement Parts

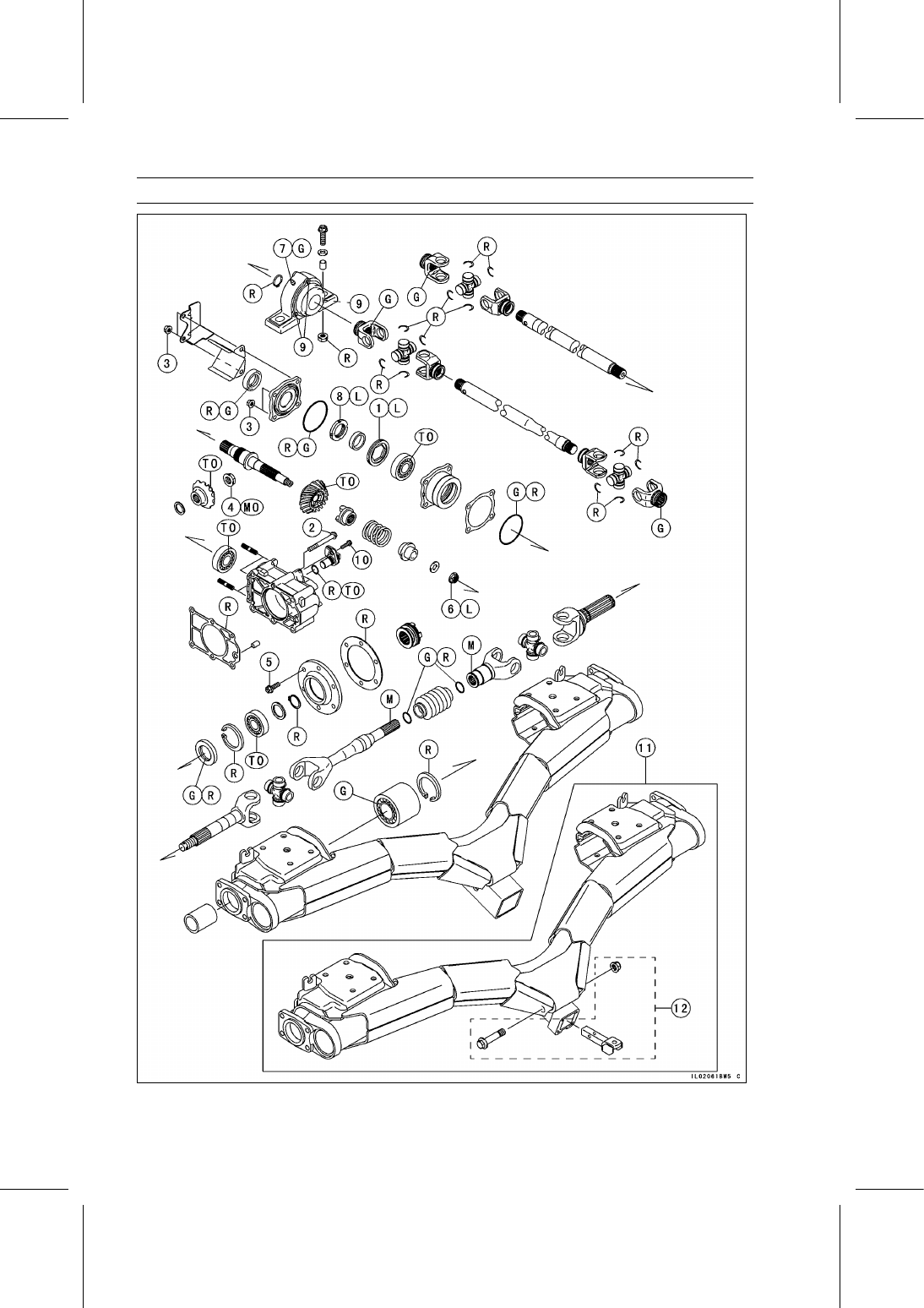

12-4 FINAL DRIVE

Exploded View

FINAL DRIVE 12-5

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1 Bearing Holder

118

12.0

87.0

L

2 Bevel Gear Case Bolts

22

2.2

16

3 Bevel Gear Case Holder Nuts

25

2.5

18

4 Drive Gear Nut

118

12.0

87.0

MO

5 Drive Shaft Cap Bolts

20

2.0

15

6 Driven Gear Shaft Nut

108

11.0

79.7

L

7 Grease Nipple

2.3

0.23

20 in·lb

G

8 Housing Locknut

118

12.0

87.0

L

9 Propeller Shaft Bearing Housing Cover Bolts

3.4

0.35

30 in·lb

10 Speed Sensor Bolt

8.8

0.90

78 in·lb

11. KAF950G9

∼ GC/HA

12. EUR Model

G: Apply grease.

L: Apply a non-permanent locking agent.

M: Apply molybdenum disulfide grease.

MO: Apply molybdenum disulfide oil solution.

(mixture of the engine oil and molybdenum disulfide grease in a weight ratio 10 : 1)

R: Replacement Parts

TO: Apply transmission oil.
