10-4 TRANSMISSION

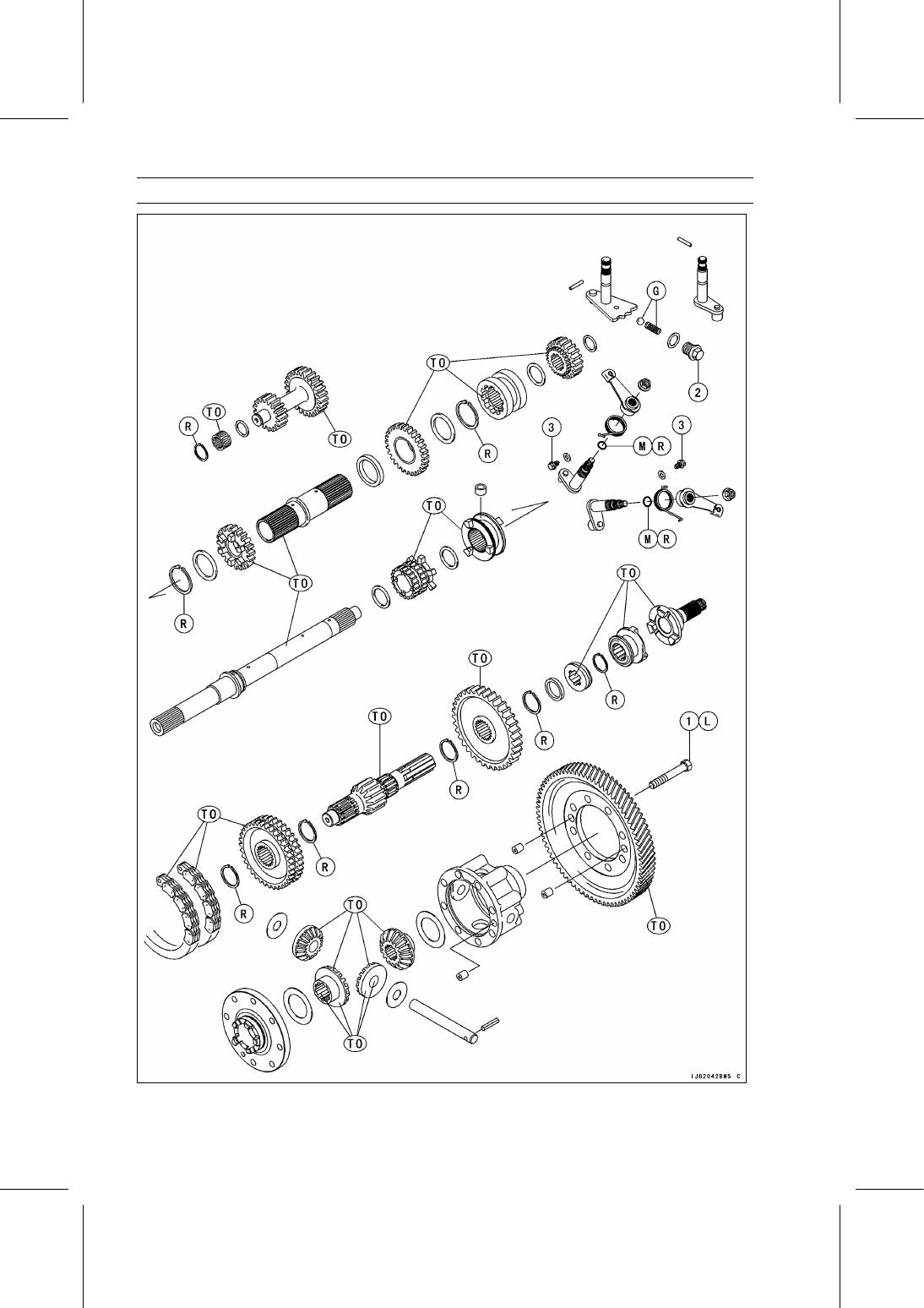

Exploded View

TRANSMISSION 10-5

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1 Differential Gear Housing Bolts

57

5.8

42

L

2 Shift Arm Positioning Bolt

37

3.8

27

3 Shift Shaft Stop Bolts

7.8

0.80

69 in·lb

G: Apply grease.

L: Apply a non-permanent locking agent.

M: Apply molybdenum disulfide grease.

R: Replacement Parts

TO: Apply transmission oil.

10-6 TRANSMISSION

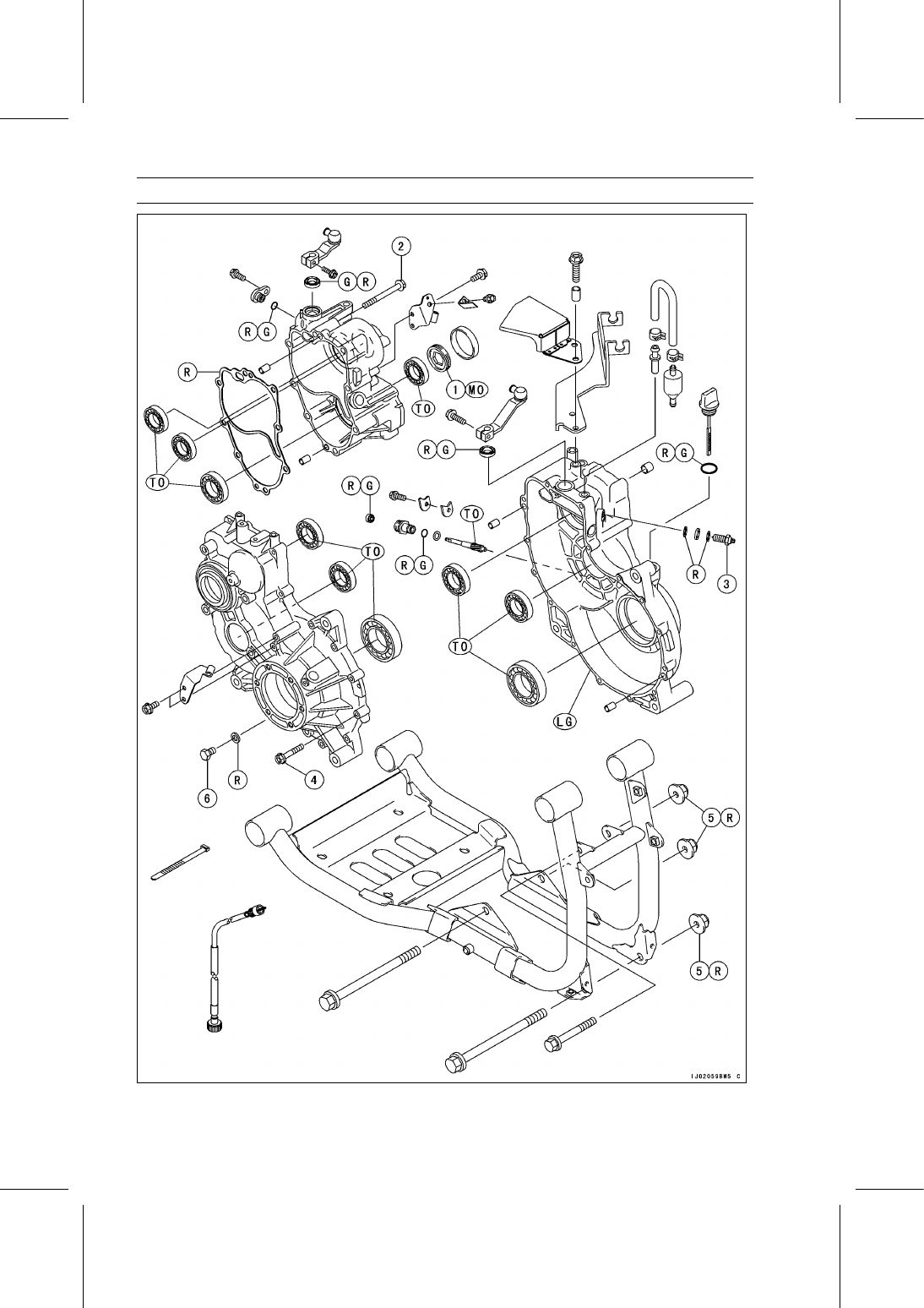

Exploded View

TRANSMISSION 10-7

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1 Bearing Holder

118

12.0

87.0

MO

2 Hi/Low Gear Case Bolts

20

2.0

15

3 Neutral Switch

15

1.5

11

4 Transmission Case Bolts

8.8

0.90

78 in·lb

5 Transmission Case Mounting Nuts

44

4.5

32

R

6 Transmission Oil Drain Plug

15

1.5

11

G: Apply grease.

LG: Apply liquid gasket.

MO: Apply molybdenum disulfide oil solution.

(mixture of the engine oil and molybdenum disulfide grease in a weight ratio 10 : 1).

R: Replacement Parts

TO: Apply transmission oil.
